静压预应力管桩施工方案
静压预应力钢筋混凝土管桩施工方案2023
静压预应力钢筋混凝土管桩施工方案20231. 引言本文档旨在提供关于静压预应力钢筋混凝土管桩施工方案的详细信息。
静压预应力钢筋混凝土管桩是一种常用的基础施工技术，用于提高土壤的承载力和稳定性。
本方案描述了施工过程、材料要求和安全措施等关键信息。
2. 施工过程2.1 准备工作在施工之前，需要进行充分的准备工作，包括勘察设计、施工图纸制定和人员培训等。
2.2 桩基施工静压预应力钢筋混凝土管桩的施工包括以下步骤：- 桩基开挖：根据设计要求和现场情况，进行桩基的开挖工作。
- 桩基处理：清理桩基，确保桩基底部和侧壁的光洁度和平整度。
- 钢筋安装：按照设计要求，在桩基内安装预应力钢筋。
- 预应力管安装：将预应力管放置在桩基内，并确保其位置和方向正确。
- 预应力管张拉：使用静压设备对预应力管进行张拉，使其获得预定的预应力。
- 混凝土浇筑：将预应力钢筋混凝土浇注至桩基内，确保充分填满整个桩基。
2.3 桩顶处理完成桩基施工后，需要对桩顶进行处理：- 切割顶部：将超出地面的桩顶部分切割至设计高度。
- 钢筋连接：连接桩顶的钢筋和上部结构的钢筋。
3. 材料要求- 预应力钢筋：按照设计要求和相关标准选择合适的预应力钢筋。
- 预应力管：选择耐腐蚀、具有足够强度和刚度的预应力管材料。
- 混凝土：按照设计要求和相关标准配制合适的混凝土。
4. 安全措施在施工过程中，必须严格遵守以下安全措施：- 工地封闭和警示标志设置：确保工地周边的安全和人员的警示。
- 安全防护设施：提供合适的安全防护设施，如安全帽、防护眼镜、手套等。
- 管理人员培训和指导：管理人员必须具备相关的安全知识和技能，对施工人员进行培训和指导。
5. 总结本文档详细介绍了静压预应力钢筋混凝土管桩施工方案，包括施工过程、材料要求和安全措施等关键信息。
在实施该施工方案时，需要严格按照相关标准和要求进行操作，并确保施工安全和质量的同时，提高土地的承载能力和稳定性。
静压预应力管桩施工方案
静压预应力管桩施工方案静压预应力管桩施工方案一、施工准备工作：1. 制定施工方案和施工组织设计，并报相关主管部门进行审批。
2. 购买或租赁所需的机械设备、工具和耗材。
3. 所有参与施工的工人必须接受相关技术培训，熟悉施工方案和操作规程。
4. 清理施工区域，确保施工现场的清洁和安全。
二、桩基施工：1. 根据设计要求，确定预应力管桩的位置和间距，并标定在地面上。
2. 使用钻孔机进行钻孔作业，控制孔深和孔径，确保孔道的垂直度。
3. 使用振动沉桩机将预应力管桩逐层沉入孔道中，同时注入混凝土，形成桩身。
4. 在沉桩的过程中，要注意桩头的高度和位置，确保与设计要求相符。
5. 在沉桩完成后，进行桩顶的清理和整平，确保桩顶与地面平齐。
三、密肋制作和预应力施工：1. 在桩顶安装预应力钢束，按照设计要求进行预张拉。
2. 预张拉完成后，在桩顶制作密肋，用密肋固定钢束，确保预应力的传递。
3. 进行密肋混凝土的浇筑，保护钢束和预应力管桩。
4. 对混凝土进行养护，确保密肋强度达到设计要求。
四、验收和记录：1. 完成桩基施工后，进行验收工作，包括桩顶高度、孔深、钢束预应力等的检查。
2. 对施工过程和质量进行记录，包括施工日期、施工人员、施工机械设备等信息。
3. 编制施工报告，详细记录施工的整个过程和技术要点。
本方案根据静压预应力管桩的特点和施工要求，设计了详细的施工步骤和工作内容，以确保施工质量和安全。
同时，要求施工人员具备丰富的经验和专业知识，严格按照施工方案进行操作，做到严谨细致，确保施工顺利进行。
在施工过程中，要密切配合，并及时解决可能出现的问题和困难，保证施工进度和质量。
最后，进行验收和记录，以备后续使用。
静压预应力管桩施工方案
静压预应力管桩施工方案【1】主要施工机械设备【1.1】工程桩施工机械本工程预应力高强混凝土管桩施工根据管桩直径及单桩极限承载力选用YZY-150～500型静压桩机，钻孔灌注桩选用GPS-15型工程钻机，GPS-15型工程钻机性能参数表如下：【1.2】钢筋笼加工机械㈠钢筋弯曲机选型及数量根据本工程钢筋加工量及钢筋直径的大小，配备2台WJ40-1钢筋弯曲机。
性能参数表如下：㈡钢筋切割机选型及数量根据需切断钢筋直径的大小选择2台GJ51-32钢筋切断机，机械性能如下表：㈢对焊机及直螺纹套丝机选型及数量根据钢筋连接方式选择2台钢筋对焊机和2台钢筋直螺纹套丝机：对焊机主要是对焊直径14和16的钢筋，直螺纹套丝机主要加工直径16以上钢筋丝头。
1、直螺纹套丝机性能参数：2、钢筋对焊机性能参数：【1.3】吊装机械根据以往钻孔灌注桩钢筋笼吊装施工经验，本工程钻孔桩钢筋笼拟采取双机抬（50t吊车+50t吊车）多点抬吊吊装、整体空中回直入孔的吊装方案。
预应力高强混凝土管桩吊桩、喂桩选用2台30t轮胎起重机。
【1.4】主要机械设备一览表一、拟投入的施工机械二、拟投入的检测与测量仪器【2】施工方案或方法【2.1】工程测量一、放线依据依据甲方提供的施工图纸。
二、平面控制依据甲方提供的施工图纸。
三、使用仪器全站仪；J2型激光经纬仪；S3型水准仪；50m钢尺及3.5m尺。
四、测量人员组织本工程专门设置测量小组，负责人由项目经理担任负责整个工程测量方案的制定、实施及测量技术复核工作；测量人员在技术负责人的指导下，完成整个工程施测任务。
五、施工测量的基本要求根据国家标准GB 50026—2007《工程测量规范》的规定，建筑物施工控制网满足国家一级导线的要求，边长相对中误差l／30000，对应的测角中误差为±7秒；高程控制应满足国家二等水准的精度要求，闭合差≤±4SQRT(L) mm (L为附合或闭合线的长度单位为km)。
静压预应力管桩施工方法
静压预应力管桩施工方法一、放线定桩位1、根据设计图纸编制桩测量定位图，并保证轴线控制点不受打桩时振动和挤土的影响。
2、根据实际打桩线路图，按施工区域划分测量定位控制网，一般一个区域内根据每天施工进度放样10-20根桩位，在桩位中心点地面上打入一支φ6.5长30-40cm的钢筋，并用红油漆标示。
3、桩机移位后，应进行第二次复核，保证桩位偏差小于10mm。
4、桩施工前，应根据施工桩长在匹配的工程桩身上划出以米为单位的长度标记，并按从下至上的顺序标明桩的长度，以便观察桩入土深度。
二、桩机就位桩机就位时，应对准桩位，将静压桩机调至水平、稳定，确保在施工中不发生倾斜、移动。
三、吊桩就位1、先拴好吊桩用的钢丝绳及索具，管桩在施工中起吊，可采用一点法（位置距桩头0.29L处），启动吊车吊桩，将预制桩吊至静压桩机夹具中，使桩尖垂直对准桩位中心，夹紧并放入土中，移动静压桩机调节桩垂直度，符合要求后将静压桩机调至水平并稳定。
2、桩尖插入桩位时垂直度偏差不得超过0.5%。
压桩前，应在桩的侧面或桩架上设置标尺，以便在施工中观测、记录。
四、压桩1、压桩：启动压桩油缸，把桩徐徐压下，控制施压进度，一般不超过2m/min，达到压桩力的要求以后，必须持荷稳定。
若不能稳定，必须再持荷，一直到持荷稳定为止，持荷时间由设计人员与监理在现场试桩时确定。
2、压桩应连续,宜将每根桩一次性连续压到底，且最后一节有效桩长不宜小于5m。
3、建筑面积较大，桩数较多时，可将桩基分成数段，压桩在各段范围内分别进行。
压桩顺序一般先深后浅，先长桩后短桩，先大径后小径，先施工大承台桩后施工小承台桩的原则，由于桩的密集程度不同，可自中间分两向对称前进，或自中间向四周进行。
当一侧毗邻建筑物时,由毗邻建筑物处向另一方向施压。
对于场地地层中局部含砂、碎石、卵石时，宜先对该区域进行压桩。
4、压桩过程中应测量桩身的垂直度。
第一节桩下压时垂直度偏差不应大于0.5％；当桩身垂直度偏差大于1％的时，应找出原因并设法纠正；当桩尖进入较硬土层后，严禁用移动机架等方法强行纠偏。
静压预应力管桩施工方案21948
目录编制依据 (1)第一章施工总体策划 (2)第一节工程概况 (2)第二节施工组织机构 (8)第二章施工前期准备工作 (10)第一节技术准备工作 (10)第二节生产准备工作 (10)第三节劳动力准备 (10)第四节施工协调配合工作 (11)第五节地下管线勘测工作 (11)第六节交通组织方案 (11)第三章施工平面布置图 (11)第四章进度计划及保障措施 (13)第一节进度计划安排 (13)第二节工程进度的主要保证措施 (14)第五章资源需用量计划 (16)第六章施工技术方案 (17)第七章质量目标设计 (19)第一节质量目标 (19)第二节质量保证体系 (19)第三节质量管理制度 (20)第八章安全生产措施 (22)第一节安全目标 (22)第二节组织机构 (22)第三节安全保证体系 (23)第四节施工安全控制体系 (23)第五节安全施工措施 (24)第六节制度保证 (25)第九章文明施工及环境保护措施 (28)第一节文明施工及环保管理方针目标 (28)第二节环境保护组织机构及工作制度 (29)第三节现场布置、污染和废弃物管理措施 (29)第十章、技术资料的移交及归档 (31)编制依据本方案根据佛山市宝轮广场岩土工程勘察报告，及国家有关建设工程的施工规定规程进行编制:1、《建筑地基基础工程施工质量验收规范》（GB50202-2002）2、《建筑变形测量规程》（JGJ/T8—2007)3、《桩基础施工技术规程》（JGJ94-2008)4、《建筑机械使用安全技术规程》（JGJ 33-2012）5、《建设工程施工现场供用电安全规范》（GB50194-2014）6、《施工现场临时用电安全技术规范》(JGJ 46-2005）7、《建筑地基基础设计规范》GB 50007－20118、本工程施工图纸第一章施工总体策划第一节工程概况一、工程简介本工程桩基础采用静压预应力混凝土管桩Φ500×100mmA型管桩，单桩承载力为1300KN，平均桩长约20m，实际结果以现场试验结果确定；计划安排1台KVZ1100H 型静压机进场施工。

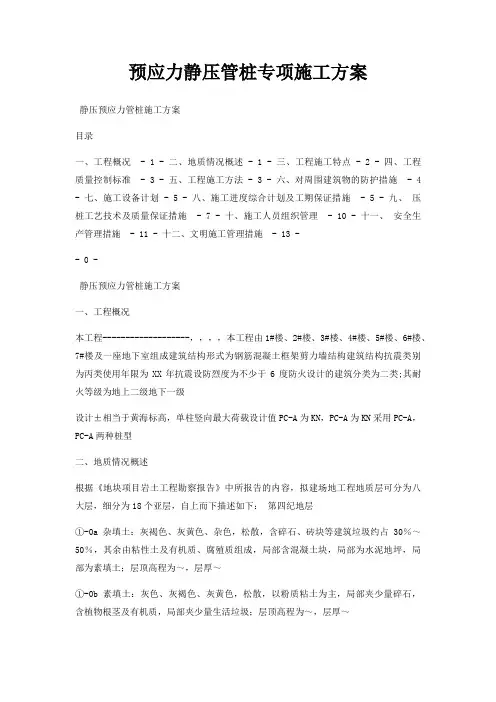

预应力静压管桩专项施工方案
预应力静压管桩专项施工方案静压预应力管桩施工方案目录一、工程概况 - 1 - 二、地质情况概述 - 1 - 三、工程施工特点 - 2 - 四、工程质量控制标准 - 3 - 五、工程施工方法 - 3 - 六、对周围建筑物的防护措施 - 4 - 七、施工设备计划 - 5 - 八、施工进度综合计划及工期保证措施 - 5 - 九、压桩工艺技术及质量保证措施 - 7 - 十、施工人员组织管理 - 10 - 十一、安全生产管理措施 - 11 - 十二、文明施工管理措施 - 13 -- 0 -静压预应力管桩施工方案一、工程概况本工程-------------------，，，，本工程由1#楼、2#楼、3#楼、4#楼、5#楼、6#楼、7#楼及一座地下室组成建筑结构形式为钢筋混凝土框架剪力墙结构建筑结构抗震类别为丙类使用年限为XX年抗震设防烈度为不少于6度防火设计的建筑分类为二类;其耐火等级为地上二级地下一级设计±相当于黄海标高，单柱竖向最大荷载设计值PC-A为KN，PC-A为KN采用PC-A，PC-A两种桩型二、地质情况概述根据《地块项目岩土工程勘察报告》中所报告的内容，拟建场地工程地质层可分为八大层，细分为18个亚层，自上而下描述如下：第四纪地层①-0a 杂填土：灰褐色、灰黄色、杂色，松散，含碎石、砖块等建筑垃圾约占30％～50％，其余由粘性土及有机质、腐殖质组成，局部含混凝土块，局部为水泥地坪，局部为素填土；层顶高程为～，层厚～①-0b 素填土：灰色、灰褐色、灰黄色，松散，以粉质粘土为主，局部夹少量碎石，含植物根茎及有机质，局部夹少量生活垃圾；层顶高程为～，层厚～①-0c 淤填土：灰色、灰黑色，流塑，有腥臭味，含大量有机质及腐殖质，夹少量生活垃圾，局部分布；层顶高程为～，层厚～①-1b 粉质粘土：灰黄色、灰褐色，流塑～软塑，切面光滑，无摇振反应，干强度中等，韧性中等，含铁锰质氧化物斑点，局部为粘质粉土或砂质粉土；层顶高程为～，层厚～②-1 淤泥质粘土：灰色，流塑，切面光滑，无摇振反应，干强度中等～高，韧性中等～高，含有机质及腐殖质，局部过渡为淤泥质粉质粘土；层顶高程为～-，层厚～③-1a 粉质粘土：灰黄色、灰绿色、浅灰色，可塑为主，局部软塑，切面- 1 -4静压预应力管桩施工方案光滑，无摇振反应，干强度中等，韧性中等，含少量有机质及铁锰质斑点；层顶高程为-～-，层厚～③-1b 粉质粘土夹粉土：褐黄色、灰黄色、灰绿色，软塑，切面粗糙，干强度低，韧性低，含云母及铁锰质氧化物，层间夹～5mm厚薄层粉土；层顶高程为-～-，层厚～④-1a粘土：褐黄色、灰黄色，可塑～硬可塑，切面光滑，无摇振反应，干强度中等～高，韧性中等～高，含有机质，局部见氧化铁斑点及钙质结核；层顶高程为-～-，层厚～④-1b 粘土：灰褐色、灰黄色、褐黄色，可塑～硬可塑，切面光滑，无摇振反应，干强度中等～高，韧性中等～高，含有机质，局部夹钙质结核；层顶高程为-～-，层厚～④-1b夹含砂粉质粘土：灰黄色、青灰色、褐黄色，软塑～可塑，切面粗糙，干强度低，韧性低，含30％～50％左右粉砂，含云母及氧化铁斑点；层顶高程为-～-，层厚～⑤-1粘土：灰黄色、青灰色、褐黄色，可塑～硬塑，切面光滑，无摇振反应，干强度中等～高，韧性中等～高，含有机质，局部夹铁锰质斑点及钙质结核；层顶高程为-～-，层厚～⑤-1夹粉砂：浅灰色、灰黄色，饱和，中密，含云母，含10％～15％左右粘性土，局部为中粗砂或砾砂，局部分布；层顶高程为-～-，层厚～三、工程施工特点某某某工程地块主要由7幢15～16层的小高层住宅楼，含满布地下室1层，地下建筑面积约平方米拟建的地下室工程经现场放样测量，与周边建筑距离较近应防止沉桩作业时，工程桩对土体产生侧压发生挤土作用，会对小区住宅楼以及已完成的工程桩桩体产生位移基础形式为桩基础，桩基形式采用预应力预制管桩，桩端持力层设置在可塑～硬可塑状的粉质粘土层上，按6度抗震设防设计，地基基础设计等级为乙级，结构设计使用年限- 2 -静压预应力管桩施工方案为XX年编号单桩承载力特征值桩身直径d 桩端持力层桩端进持力层≥深度L1≥≥≥5-1层粘土5-1层粘土KN） 4-1层粘土KN） 4-1层粘土ZJ-1ZJ-2ZJ-3ZJ-4、施工工期计划拟安排2台静力压桩机进场施工，静压桩机每天施工15～18根，安排施工50天工期进度安排具体见施工进度计划表根据施工实际情况，本工程 6#、7#楼先施工- 5 -静压预应力管桩施工方案、施工工期保证措施本工程计划安排2台桩机施工，为保证施工工期，有取以下措施： 1、施工管理措施：建立强有力的现场项目领导班子，下设专责职能部门，组织精干的施工队伍，实行任务到位，责任到人，根据施工组织设计及施工进度安排，通过科学管理，精心组织施工施工过程及时与业主代表、现场监理和设计单位联系，尽快解决施工中出现的问题，避免产生窝工、停工和返工等现象，保证施工正常进行加强职工思想教育，落实生产责任制，明确奖罚措施，调动施工人员的生产积极性，齐心协力保证施工工期花大力改善外部施工环境，克服城区施工中的种种不便，创造良好的外部条件，经常与当地环保、环卫、公安、交警、消防部门以及临近部分居民进行联系和走访，一方面办理施工手续合法施工，另一方面争取支持和谅解，以避免发生纠纷，从而保证施工的顺利进行合理安排资金，保证施工人员工资的后勤材料、配件的采购，保证顺利施工教育全体员工及施工人员牢固树立时间就是效益的观念，保质、保量、保工期，争取提前完成打桩施工任务以快的速度，优良的质量，良好的服务，树立企业信誉 2、技术措施：根据现场情况和桩位布置，合理划分施工区块，并加强施工进度，精心安排施工流向，规划桩机行走路线，尽量避免施工干扰，提高时间利用率进一台吊车配合施工加强设备维护保养，减少运行故障，备足易损配件，减少停机时间，现场机修人员24小时值班，随时检修及时安排预应力管桩有供应，现场应备足2-3天的管桩用量对地下障碍物进行超前探测和处理，以免影响压桩采用有效、合理的防挤土措施方案，避免因挤土影响造成的停工加强质量管理，杜绝质量事故造成返工配用大吨位桩机尽量控制压桩到设计标高，减少凿桩- 6 -静压预应力管桩施工方案九、压桩工艺技术及质量保证措施1、施工放样：①施工轴线必须严格按设计坐标点引侧，并经多次复核后确认，施工现场轴线控制点位置应设在不受打桩作业影响的地方，并保护②根据设计的桩位图，按施工顺序将桩逐一编号，依桩号对应的轴线，按尺寸要求施放桩位，并设置样桩，供桩机就位定位③桩位桩放样允许误差1cm，设置的样桩应打入与地平，周围撒上白灰或灰水以便查找，并在打桩前进行复核④施工区附近设4个以上不受打桩影响的水准点，以便控制送桩时桩顶标高，每根桩送桩后均须作标高记录⑤开工前会同监理单位、复核样桩，同时办理隐检签证手续⑥施工时要每压一排桩，复一排样桩，防止压桩挤土对桩位偏差的影响 2、打桩施工工艺流程：桩位放样→桩机行走就位→调平→吊桩插桩→对点调直→静压沉桩→电焊接桩→焊接冷却→继续沉桩→送桩到位→记录→下一桩位3、预应力管桩质量保证措施①预应力管桩的吊运采用端钩吊法，索具水平夹角不宜小于60度，吊卸时应轻起轻放，严禁抛掷、碰撞②施工使用的预应力管桩，其桩身强度必须达到%且常压蒸汽养护后在常温下静停7天后方可运输进场③管桩运输过程中，支点位置应符合规定要求，并垫以锲形木块以防流动④管桩堆放场地应坚实、平整并有排水措施堆放时按规格长度分类堆放⑤预应力管桩进场后，应根据提供的管桩资料，逐一进行质量验收，不合格的桩坚决予以退回4、打桩施工操作：①压桩机安装就位，按需要的总重量配置压重②检查有关动力设备及电源等，防止压桩中途间断造成土体固结沉桩困难③压桩前认真检查管桩质量，如有质量问题不得使用- 7 -静压预应力管桩施工方案④认真监视压力变化，如有突然上升或下降，应暂停压桩，待处理正常后方能继续压桩⑤详细做好压桩记录，在试桩过程中必须记录每米压桩力变化以及地层变化处的压力值⑥严格按施工图和编制的压桩顺序施工，已压过的桩应在桩位编号图上标志以免漏桩⑦压桩过程设双向经纬仪成90度或线锤校验压桩的垂直度，确保压桩垂直度偏差以及上下节桩中心线偏差不超过规范要求5、本工程采用二氧化碳气体保护焊焊接法接桩，其工艺要求如下：①焊接桩插入地下后，要留有以上置于地面上以方便焊接②焊接用的焊丝、规格、型号、性能等均应规范规定要求③接桩时，上下节桩的中心线偏差不得大于5mm，节点弯曲矢高不得大于桩长的1‰，且不大于20mm④配二名焊工对向焊接以加快焊接速度和减少焊接应力对桩垂直度产生不利影响⑤焊接时，上下端头板表面应用钢丝刷清刷干净，要求焊接电流合适、焊缝连续饱满，每个接头焊接时应分三层满焊，而且搭接头位置应该错开以保证焊缝质量⑥焊接完成2-3分钟经自然冷却并由现场监理对焊接质量认可后，方可继续沉桩 6、本工程送桩深度应根据场地标高和设计桩标高计算，使用水准仪监测在送桩前应对打入桩的平面位置进行中间验收，并做好实测数据记录，送桩时选用合适的送桩器，并使送桩器中心线与桩身中心线吻合一致和接触面贴合，送桩时考虑桩身回弹，可在原设计桩顶标高基础上，超送2-3cm，送桩结束即拔出送桩器和及时将桩孔填盖7、本工程打桩停压标准控制应根据试桩情况由设计确定压入桩在进入持力层后，如果压桩力大于桩的极限承载力，而桩长达不到设计桩长时，应及时通知监理和设计单位，研究确定压桩力控制标准8、施工过程如遇截桩，应用截桩器或凿子先凿去桩身外表混凝土，再用气割割断主筋，严禁用大锤横向敲击9、施工时在有地质钻孔位置选择2-3根桩作为工艺试桩，由设计、监理和根据试桩情况共同确认桩端进入持力层后最大压桩力控制标准指导施工10、压桩过程认真做好记录，主要记录参数为：沉桩时每2米压桩力，送桩时到设计深度时的最终压桩力，桩的垂直度、平面偏位，中间验收记录，桩位复核尺寸，桩标高，- 8 -静压预应力管桩施工方案焊缝情况，桩的外型尺寸，弯曲度，桩顶平整度等11、打桩工程质量控制：本工程预制桩打桩质量标准按国家验收规范，打桩时要达到：①施工选用质量好的预制桩产品桩制作、吊装、堆放、运输必须符合《先张预应力管桩》标准②打桩垂直度误差不超过%范围③桩顶标高允许误差为正负50mm④桩的施工平面位置允许偏差必须符合下表规定：序号 1项目单排式双排条形桩基： 1、垂直于条形桩基轴线方向 2、平行于条形桩基轴线方向2 3 4桩数为1-3根桩基中的桩桩数为4-16根桩基中的桩桩数大于16根桩基中的桩 1、外边桩 2、中间桩+ + 1/2桩径 1/3桩径 1/2桩径允许偏差12、打桩过程如遇下列情况应及时通知监理及在关单位研究处理①初压时桩身严重倾斜；②压桩过程中压桩力突变；③压桩过程的挤土作用地桩垂直度或周围构筑物产生影响 13、中间验收施工过程应进行中间验收，对每道工序严格操作要求进行，以工序质量保证工程质量，中间验收内容及标准如下：中间验收内容1、桩的验收浙G22验收标准2、桩位、对点、桩身垂直度、桩的堆国标及规范有关要求放、起吊等- 9 -静压预应力管桩施工方案3、电焊接桩4、压桩工艺流程操作 14、竣工验收上下桩对齐，电焊符合要求操作规程压桩工程交工验收后及时整理好完整的技术资料4套，以备核查及提交归档测量放样定位记录试桩记录工程桩压桩记录桩位偏差明细表施工组织设计或施工方案管桩出厂合格证及管桩技术性能资料桩位竣工平面图十、施工人员组织管理1、压桩施工劳动组织本工程压桩施工开动2台桩机，日工作16小时，工作人员10人，各工种配备如下：工种吊机手主机手电焊工电工2、施工管理①桩基工程设分项目经理，实行生产、技术、后勤网络管理，其工作网络如下：技术负责项目经理项目副经理人数 1 1 3 1工种捆、扶桩质安员施工员机长人数 1 1 1 1测量员施工员质检员安全员压桩供- 10 - 机桩修物资供应场地清理生活后勤静压预应力管桩施工方案②施工各管理岗位人员和专业工种全部持证上岗③工地组织由各工种技术人员组成的技术管理小组和质量检验小组，对施工各工序进行严格管理，技术人员实行24小时值班，使各工序施工都处于质量监控状态之中④施工中将严格执行公司全面质量管理制度设立施工质量管理流程图和工序责任表的指导施工序号 1 2 3 4 5 6岗位企业负责项目经理安全员技术及施工总负责质检员施工员姓名证书编号十一、安全生产管理措施安全施工是促进工程施工的重要环节，在施工中应经常进行安全知识的宣传教育，提高施工人员的安全技术素质，从各工序各环节展开，并贯穿工程的施工的全过程，确保施工顺利进行，进入施工现场的施工人员必须先进行“三级”安全教育，学习各工种安全操作规程1、组织措施现场建立安全生产制度，设置专职安全负责施工期间的全面安全工作，各工种、各班组设立兼职安全员负责具体检查监督工作坚持执行施工前的安全技术交底会议制度、定期召开安全工作会议，开展安全活动，认真执行安全规程和操作要求，严禁违章作业，杜绝各类事故发生每天记录安全日记2、用电措施- 11 -静压预应力管桩施工方案①所用配电箱采用建设部规定的建筑施工统一的配电箱，实行一机一闸电保护装置主要电缆沿四周围墙架空安设主要配电箱均作接地，以防止感应电伤人②照明线路不能与动力线路混用，桩机使用的电缆，必须严格检查，不能使用绝缘性能差的或有破损的电缆③电器检修时必须断电操作，严禁带电操作，并挂下警示牌桩机移位时，须有专人指挥，专人照看电缆，防止电缆压坏损伤④移动电器、修理电器由专业电工进行，非专业人员严禁操作 3、防火措施钻机、食堂、宿舍及材料仓库均设置灭火器施工现场禁止明火，禁止用电炉、电热棒烧开水 4、桩工机械运输安全①合理选用运输车辆，装车堆放要捆牢，避免超高、超宽②装卸要明确分工，统一指挥，吊卸所用索具要经常检查，如有问题应立即更换或妥善处理③起吊物件时，应遵守安全操作规程，要环视四周不得碰撞 5、装拆桩工机械安全①工作前，班机长应进行安全交底②装拆前应详细检查各部机件是否安全可靠③安拆机架时，底盘应放在平坦坚实的地面上，重大机件应运到距机身2m范围内，避免斜拉④高空作业要挂安全带，地面作业要戴安全帽 6、打桩作业安全①作业前，工长要向班组进行全面交底，并有交底手续②各个工序均应遵守安全操作规程③班机长作业前，要明确分工，统一信号，统一指挥④起吊桩构件，不得碰撞，吊物下不得有人穿行⑤作业人员禁止酗酒，操作时精神要集中，发现异常应立即停机，遇有恶劣气候，按规定停止作业⑥打桩作业时不得进行维修保养，所有电器非电工人员不得乱动，以防触电⑦打桩作业停止时，应立即切断电源，桩机停放在合适的位置- 12 -静压预应力管桩施工方案⑧新工人进场要进行安全教育安全人员应经常到现场检查，发现不安全因素及时解决7、施工现场安全控制①参加施工的工人，要熟知本工种的安全技术，操作中应坚守工作岗位，严禁酒后操作，违者罚款50元②电工、焊工、起重工司机、桩机司机和各种机动车辆司机，必须持有上岗操作证③正确使用个人防护用品和安全防护措施，进入施工现场，必须戴安全帽，严禁穿拖鞋，违者每次罚款10元，在结算时扣除④施工现场的防护设施，安全标志和警告牌不得擅自拆动，需要拆动的，要经工地负责人同意⑤施工现场的洞、坑及钻孔桩未灌砼部分要及时回填，危险处应有防护设施或明显标志⑥机械和动力机的机座必须稳固转动的危险部位要设置防护装置工作前必须检查机械、工具等，确认完好方准使用⑦电气设备和线路必须绝缘良好，移动电器必须装置合格的触电保护器，严禁任意私拉电线，违者罚款50元⑧暴雨台风前后，要检查工地临时设施、设备，及时排除隐患⑨桩机操作人员必须思想集中，注意提引器的运动，以防脱落摇晃砸人，接班时应检查钢丝绳绕缠和断股毛刺，发现不对，及时调换8、夜间施工现场配设二台探照灯和各类照明灯具，使任何一个操作和人行角落都有足够的亮度 9、考虑到本工程桩长较长，且送桩深度深，沉桩时在桩顶采取桩孔覆盖措施，即送桩前在桩顶盖φ、的模板，然后再送桩，有效防止桩孔周边土方塌陷送桩结束后，由总包单位配合对上部桩孔进行防护，确保人员安全十二、文明施工管理措施文明目标：实现标准化管理文明施工是建设方和施工单位的共同目标，也是评价施工企业素质优劣的重要标准本工程处杭州市，周边为住宅小区，我们将强化文明施工工作，创建标准化施工现场使- 13 -静压预应力管桩施工方案施工现场和周边自始至终保持干净、整洁，为此在本工程施工中着重做好以下几方面的工作：1、加强对现场职工进行文明施工与环境保护意识教育，保持良好的施工环境和施工秩序2、加强现场管理，各种建材及周转材料及半成品合理安置，整齐堆放3、现场悬挂各种施工标志牌，安全警示牌等，各项管理管理制度操作规程张贴上墙，展示清楚4、建立防火责任制和防火管理制度，重点部位配备合适的灭火器材5运输车辆采取遮盖措施，防止遗留、杨尘出场车辆冲洗干净，不得带泥上路 6、做好设备维修保养，尽量降低设备工作噪声，现场施工人员不得高声喊叫，敲打各类金属器具，严格控制人为噪声安排好施工人员食宿、洗澡等生活设施，加强食堂和生活区的管理，保障饮食卫生和生活环境卫生，生活设施要符合卫生部门的要求生活废水、废渣集中堆放，不得污染周围水体及环境卫生- 14 -静压预应力管桩施工方案15。
静压预应力管桩施工工艺
引言：概述：静压预应力管桩施工工艺是一种利用压力将预应力注入桩身的地基处理方法。
通过施加压力，可以使桩身获得更好的承载能力和稳定性。
而在施工之前，需要进行一系列的准备工作，包括选址、勘探、设计以及准备施工材料等。
正文内容：一、施工前的准备工作1.选址：选择合适的施工位置，考虑土壤的承载能力以及工程的要求。
2.勘探工作：进行土层勘探，了解地下土层情况，确定桩长和直径。
3.设计工作：根据勘探结果，进行桩的设计，包括桩身的尺寸以及预应力管的布置等。
4.施工材料准备：准备好所需的钢板、预应力管、钢筋等材料。
二、钢板桩的制作与安装1.钢板的制作：根据设计要求，将钢板剪切成所需的长度和形状。
2.钢板桩的安装：将钢板沿着桩孔逐段降入土壤中，同时注入水泥砂浆，保持桩的垂直度和稳定性。
三、桩身预应力管的布置1.布置预应力管：根据设计要求，将预应力管逐段布置在桩身内部，保证管子在桩孔内的位置正确。
2.预应力锚固：对预应力管的两端进行锚固，以保证施加的预应力能够传递到整个桩身。
四、桩身钢筋的加工与安装1.钢筋加工：根据设计要求，对桩身的钢筋进行加工，包括弯曲、剪切等工序。
2.钢筋安装：将钢筋逐段安装在预应力管和钢板桩之间，保证其正确的位置和间距，并进行牢固的连接。
五、施工结束后的处理1.强度检测：对静压预应力管桩进行强度检测，确保施工质量符合设计要求。
2.施工记录：记录施工过程中的各项数据和情况，以备后续参考和评估。
总结：静压预应力管桩施工工艺是一种有效地地基处理方法，通过合理的施工工艺可以提高桩基的承载能力和稳定性。
在施工过程中，需要进行施工前的准备工作、钢板桩的制作与安装、桩身预应力管的布置、桩身钢筋的加工与安装以及施工结束后的处理等。
这些工作的精细与严谨将直接影响到静压预应力管桩的施工质量和效果，因此在施工过程中应严格按照规范和要求进行操作，确保施工的安全和可靠性。
同时，施工结束后需要对施工质量进行评估和记录，为后续的工程提供参考和指导。
静压预应力管桩施工方案
目录1、编制依据、范围及原则1.1、编制依据（1）、甬金高速溪口东至甬台温高速姜山连接线一期工程两阶段施工设计图；（2）、《公路工程地质勘察规范》；（JTG C20-2011）；（3）、《预应力高强混凝土管桩基础技术规程》(DBJ／T15-22-96)；（4）、《地基与基础工程施工及验收规范》(GBJ202-83)；（5）、《公路路基施工技术规范》(JTG F10-2006)；（6）、《公路工程基桩质量检测技术规程》；（7）、国家现行施工规范及标准；（8）、浙江省、宁波市有关文件规定；（9）、业主单位对实施本工程的有关具体要求；（10）、国家现行施工验收技术规范、技术标准和浙江省、宁波市地方标准；（11）、《公路工程基本建设项目设计文件编制办法》。
1.2、编制范围K9+438～K10+500段预应力管桩布置在外婆溪桥（K10+327.5中桥）两侧，两侧管桩里程段落分别为K10+241.7～K10+305.7、K10+347.6～K10+424.6，全长141米。
1.3、编制原则（1）、认真贯彻国家对工程建设的各项方针政策，严格执行工程建设的各项程序。
（2）、遵循建筑施工工艺及其技术规范，合理安排施工程序及施工顺序。
（3）、从实际出发，作好人力、物力的综合平衡，组织均衡施工。
（4）、采用先进的施工技术，科学地确定施工方案；严格控制施工质量，确保施工安全；努力缩短工期，提高劳动生产力。
2、工程概况2.1、工程概述工程名称：甬金高速溪口东至甬台温高速姜山连接线一期工程建设地点：浙江省奉化市桩基形式：（φ400×95-A型）预应力混凝土管桩建设单位：浙江省奉化市政府宁南物流园区指挥部本分部工程根据现场实际情况和工程地质勘察报告，采用静压￠400(壁厚95mm)预应力高强混凝土管桩(PHC桩)，管端设计持力层分别为粉质黏土、淤泥质黏土、园砾土上；单桩承载力满足设计及规范要求；设计有效桩长约12-18米(总桩数为1003根)；桩尖采用开口型桩尖。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安庆市体育中心体育场和游泳馆工程静压预应力管桩专项施工方案编制单位：中国建筑第七工程局有限公司日期：2012年4月1日目录安庆市体育中心建设项目承包单位中国建筑第七工程局有限公司监理单位浙江江南工程管理股份有限公司合同号编号（A-1）施工组织设计报审表施工组织（方案）设计审批表方案名称：静压预应力管桩专项施工方案静压预应力管桩专项施工方案1.工程概况工程说明工程名称：安庆市体育中心体育场、游泳馆工程建设单位：安庆市城市建设投资发展集团有限公司监理单位：浙江江南工程管理股份有限公司设计单位：哈尔滨工业大学建筑设计研究院勘察单位：安徽水文工程勘察研究院建设地点：安庆市顺安路以东、祥和路以北、白泽湖及现状大电厂铁路专线以南、潜江路以西水系西部。
建筑面积：体育场建筑面积㎡，其中建筑主体建筑面积㎡，室外平台建筑面积㎡；游泳馆建筑面积㎡，其中建筑主体建筑面积㎡，室外平台建筑面积㎡，地下建筑面积㎡。
设计要求1.2.1体育馆设计要求本工程±相当于绝对高程13.300m，根据安徽水文工程勘察研究院提供的《安庆市体育中心岩土工程勘察报告》，设计选用预应力高强混凝土管桩（PHC），管桩编号依据国标图集10G409，桩端采用“十”字形桩尖，桩型号及承载力特征值见下列各场馆的各区段划分表，每节桩长可按照该桩总设计长度进行调节，保障最上节桩长不应小于6m，桩端持力层为第⑦层含砾粉细砂层，桩端进入持力层的深度不小于1m。
本工程桩基施工前需对施工场地进行场平，沉桩方式采用静压，施工前需仔细阅读图集10G409内说明，并认真执行该图集，承压桩与承台连接做法详见10G409图集41、42页，抗拔桩与承台连接做法详见2012年3月设计的“A区基础平面布置图G（施改）-01”中详图，桩顶填芯深度5m，抗拔桩填芯混凝土采用C40微膨胀混凝土，抗拔桩填芯内锚固钢筋锚固长度为45d，桩身纵向钢筋全部直接锚入承台内，锚固长度不小于1m，施工过程中，若发现地层分布与工程地质勘察资料不符，或有其它异常情况应及时通知勘察设计人员协商处理。
在施工过程中，要求体育场4个区各区桩单独编号。
A区桩表B区桩表C区桩表D区桩表1.2.2游泳馆设计要求(待设计文件出来后)地质及水文情况根据安徽水文工程勘察研究院钻孔勘察报告的地质资料分析，本工程地基岩按成因类型可划分为为软弱—中软场地土。
主要由淤泥质土、粉砂、粉细砂、粉质粘土和含砾粉细砂组成。
建筑场地类别为Ⅲ类。
拟建场地在大地构造单元上位于扬子断块东段-下扬子断块，场地内及邻近场地均为第四系地层覆盖。
1.3.1本工程的主要土层（1）耕表土（Q ML）；松散，色杂。
al）；灰绿色-青灰色，软-流塑，局部可塑，干强（2）淤泥质粉质粘土（Q4度及韧性中等，无光泽，摇震无放应，夹杂商量腐殖质。
al）；灰绿色，饱和，松散-稍密，以石英、长石等为主要成分，（3）粉砂（Q4分选择性一般，见云母碎片，局部见腐殖质。
al）；灰绿色，饱和，松散-稍密，以石英、长石等为主要成分，（4）粉砂（Q4分选择性一般，见云母碎片，局部见腐殖质。
al）；褐黄色-青黄杂色，可塑-硬塑。
（5）粉质粘土（Q3al）灰黄色，饱和，中密，局部稍密，以石英、长石、角（6）-1粉细砂（Q3闪石等为主要成分。
al）灰绿色-青灰色，可塑。
干强度韧性中等，稍有光（7）-2粉质粘土（Q3泽。
摇震无反应，局部见腐殖质。
1.3.2地下水场区地下水类型主要为松散岩类空隙潜水。
地下水量较大，大气降水和地表水体的侧向径流补给是本含水层组的主要补给源，其主要排泄方式为人工开采、侧向径流排泄和蒸发。
本场区地下水期多出现于6~10月份，枯水期多出现于1~5月份。
年水位变幅1.0m左右。
勘察期间测得场区地下水位埋深~4.5m，标高~10.46m。
2.编制依据规范、标准、图集及相关规定1）、《安庆市体育中心岩土工程勘察报告》2）、《预应力高强混凝土管桩基础技术规程》3）、《地基与基础工程施工及验收规范》4）、《建筑桩基技术规范》5）、《建筑桩基检测技术规范》6）、国家现行施工规范及标准7）、安徽省及安庆市有关政府文件规定和地方标准8）、建设部颁布的《建设工程施工现场管理规定》；9）、国家建设《建筑工程质量验收评定标准》及《建筑施工安全生产、文明施工》达标有关规定；10）、《建筑地基基础工程施工质量验收规范》11）、《建筑工程施工质量验收统一标准》其它现行的工程技术、施工验收标准及规范。
编制原则1）、认真贯彻国家对工程建设的各项方针政策，严格执行工程建设的各项程序。
2）、遵循建筑施工工艺及其技术规范，合理安排施工程序及施工顺序。
3、从实际出发，作好人力、物力的综合平衡，组织均衡施工。
4）、采用先进的施工技术，科学地确定施工方案；严格控制施工质量，确保施工安全；努力缩短工期，提高劳动生产力。
3.施工总体策划和部署施工前的准备工作1）、认真熟悉设计图纸，做好图纸会审工作，及时解决疑难问题；按施工要求及有关规范规定做好施压管桩前的准备工作。
2）、认真阅读工程地质勘察报告，了解工程地质情况，计算施压管桩的配桩长度，做好管桩预购计划工作。
按照地质报告第6层细粉砂层不同的厚度分布，两栋单体工程桩要在设计静压的基础上，采用引孔措施，具体按试桩结果进行设计调整。
3）、目测现场实际情况，做好现场场地桩机行走方便的有关工作，确定桩机施工顺序及桩机行走路线。
本工程两个场区土方平衡工作均尚未到位，回填土方为新填土层，未经碾压，且较厚，在施工桩机进入场地前，为防止桩机在施工或行走过程中发生桩机下陷或倾覆的安全事故，需采取以下措施之一：措施 1.对桩机所有行走范围内的地面采用70-100cm厚的碎石进行铺垫；措施2.对现有地面铺填40-60cm厚的碎石后，用压路机进行碾压；措施3. 采用路基箱进行铺垫，安排1台挖路机全程进行配合路基箱铺设工作。
4）、做好施工前的技术交底及安全交底工作，建立工程交接班制度，制定工程质量目标和安全措施，确保施工有序、安全地进行。
5）、根据设计要求和业主交接的坐标点，对建筑物坐标进行基础放样、轴线定位的施测工作，依照地质资料的钻孔号编制设计图纸的桩号顺序，并根据实际情况编制好管桩施工方案，经审核后方可组织施工。
6）、进场的施工机械设备，应符合设计规范及现场的施工技术要求和环境要求，如：有关桩机型号、满载重量、冲程等技术要求和桩机燥音对环境的影响等都必须满足现场施工的要求。
并报请监理单位检查确认。
7）、进场的材料必须符合设计要求及有关规范的规定，施工前应先行采购联系好，并根据地质资料报告做好管桩的桩长配制工作，使预制厂生产的成品桩能够满足施工中的要求。
管桩入场前必须具备出厂合格证、检验报告及生产厂家资质证明；桩尖必须有出厂合格证及钢材质量证明书；接桩采用的焊条等材质规格应符合设计要求，并具有焊条出厂合格证。
8）、施工现场供水、供电、道路、排水、临设等应满足施工要求。
并有足够的防火、安全用电保护措施及防燥音环境保护措施。
9）、根据现场目测，场地较为平整，为了能满足桩机施压，将较松软的地块回填砖碴压实，以便满足桩机施工行走。
施工组织管理、主要人员、机械设备配备3.2.1施工组织管理体系项目经理部组织机构3.2.2机械设备的配备1、ZYC600型静力压桩机3台；2、锯桩机3台；3、CO2气体焊机6台。
4、气割工具3套。
3.2.3人员配备4.施工进度计划的控制根据本工程特点以及以往的施工经验，采用ZYC600型静力压桩机6台进行桩基础作业，以每台桩机每天施压管桩20根左右计算，在没有其他外界因素影响的情况下，30天可以完成本工程预应力管桩的施压（桩）任务。
如遇图纸变更原因、自然灾害、场地出现陷机及场地表面桩位处遇回填孤石等现象，在工期顺延的情况下，应做好工期顺延后的施工进度计划，并按原计划要求，保证延期后的施工进度计划顺利完成。
(详见施工进度计划下图一、图二)体育场施工进度计划附图二：施工进度计划横道施工进度计划横道图游泳馆施工进度计划附图三：施工进度计划横道施工进度计划横道图5.施工工艺施工工艺流程图平整场地→桩位放线→桩机就位→桩机调整（在此之前完成管桩的检验和运输工作）→吊桩定位(桩尖焊接)→垂直检查→试压桩→静压桩→接桩焊接→再静压桩→施压管桩完毕。
静压桩施工工艺流程图为确保桩机行走方便，保证桩位的准确控制在规范的偏差范围内，根据场地的实际情况，桩机按照工程设计轴线逐一进行往返施工，不得漏打，防止桩机回头施工，造成因桩机回头行走，致使已施工完成的桩出现偏移等情况，当施工裙桩时，必须首先从群桩的中间桩开始，向两侧分别进行桩基施工，防止因桩基施工顺序问题，造成已施工完的桩出现位移或出现工程质量问题。
根据本工程的实际情况以及现场的目测，拟安排ZYC600型静力压桩机施压整个工程的预应力管桩基础。
预应力管桩的进场检验根据穗建筑（1999）387号文和穗建材（2001）200号文规定，实行进场检验的十九类建筑材料中，对混凝土预制桩不再列入进场检验的材料范围。
其中，在使用前，除按规定提供相应的材料质量证明文件之外，还必须提供材料出厂检验报告和生产企业的资质证书，对管桩质量进行进场验收。
（1）、管桩的外观质量要求：（2）、锤击管桩允许尺寸偏差：（3）、管桩桩身抗裂弯矩及极限弯矩应符合下表的规定：管桩的吊装、运输和堆放当管桩的砼强度达到设计强度的70%后方可起吊，吊点应系于设计规定之处，达到100%后才能运输和压桩。
如提前吊运，必须采取措施并经验算合格后方可进行。
桩在吊装和搬运时，应把桩扎牢塞紧，防止产生滑动或滚动，必须做到平稳提升，避免撞击和振动。
桩水平运输时，强度应达到100%，桩机和吊机应配合使用，运输可采用平板拖车或载重汽车，装载时应将管桩装载稳固，并支撑、绑牢固。
垂直运输靠桩机自身作业，配备两台30KW的交流电弧焊机进行接桩处理。
管桩运到现场经检查确无质量问题后，按如下规定堆放：（1）堆放场地应平整、坚实，不得产生不均匀沉降；（2）管桩堆放时，应按规格、桩号分层叠置在平实的地面上；（3）垫木与吊点的位置应相同，并保持在同一平面上；（4）叠层堆放时，必须在底层桩下设置二道贴地垫木，各层垫木应上下对齐，最下层的垫木应适当加宽；（5）桩的重叠层数应根据具体情况确定，但不应超过四层。
静压预应力管桩施工方法5.5.1管桩施工前尚需准备做的工作（1）施压管桩前必须处理施工现场架空（高压线）和地下障碍物，架空高压线距离压桩机不得小于10米；场地表面应平整，排水应畅通，并满足施（压）桩机所需要的地面承载力。
（2）静压桩机运入施工现场安装就位后，应认真检查桩机设备各部位的质量和性能，施工前机械设备试行运转正常，并做好定期对机械设备维修和保养的安排。
