基于状态矩阵卡尔曼滤波的姿态估计算法研究

合集下载

卡尔曼滤波及其算法实现

卡尔曼滤波及其算法实现一、卡尔曼滤波原理1.预测步骤：根据系统的动态模型，以当前时刻的状态估计值为输入，预测下一时刻的状态估计值，同时计算预测误差的协方差矩阵。

2.更新步骤：根据测量模型，将测量值与预测值进行比较，通过加权平均的方式获得更新后的状态估计值，同时计算更新后的状态估计误差的协方差矩阵。

通过不断交替进行预测和更新步骤，卡尔曼滤波可以逐渐优化状态估计值，提供对真实状态的更准确估计。

二、卡尔曼滤波算法实现1.初始化：初始化状态估计值和协方差矩阵。

通常将状态估计值初始化为系统的初始状态，协方差矩阵初始化为一个较大的对角矩阵。

2.预测步骤：通过动态模型预测下一时刻的状态估计值和协方差矩阵。

这可以通过以下几个步骤实现：a.预测状态估计值：使用系统的动态模型和当前时刻的状态估计值，进行状态演化预测。

b.预测误差协方差：使用系统的动态模型和当前时刻的协方差矩阵，计算状态估计误差的协方差矩阵。

c.状态类比噪声：加入过程噪声，以考虑由于系统建模不完备引入的不确定性。

3.更新步骤：根据测量模型，将测量值与预测值进行比较，通过加权平均的方式获得更新后的状态估计值和协方差矩阵。

这可以通过以下几个步骤实现：a.计算卡尔曼增益：使用预测误差协方差矩阵和测量模型的噪声协方差矩阵，计算卡尔曼增益。

卡尔曼增益表示预测误差与测量误差之间的权衡关系。

b.更新状态估计值：使用卡尔曼增益和测量偏差，通过加权平均的方式更新状态估计值。

c.更新误差协方差矩阵：使用卡尔曼增益和测量模型的噪声协方差矩阵，通过加权平均的方式更新预测误差的协方差矩阵。

通过不断交替进行预测和更新步骤，可以得到连续的状态估计值和协方差矩阵，用于对真实状态的估计。

总结：卡尔曼滤波是一种基于概率统计的动态系统估计算法，通过预测和更新步骤，逐渐优化对系统状态的估计。

实际应用中，还可以通过扩展卡尔曼滤波（Extended Kalman Filter）和无迹卡尔曼滤波（Unscented Kalman Filter）等方法来处理非线性系统和非高斯噪声，提高滤波的效果。

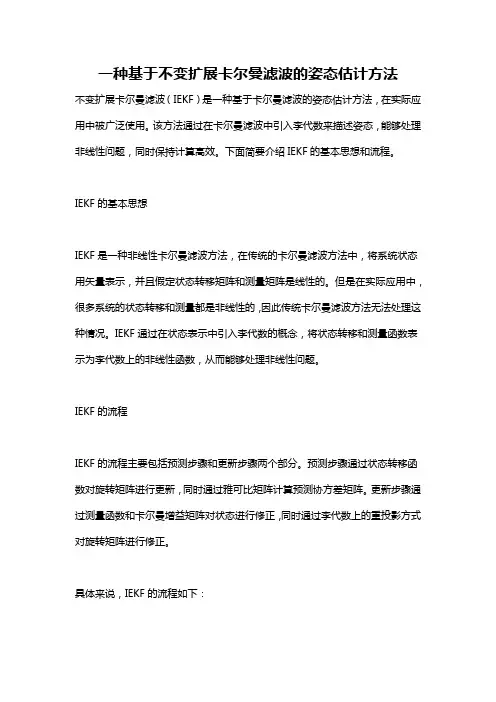

一种基于不变扩展卡尔曼滤波的姿态估计方法

一种基于不变扩展卡尔曼滤波的姿态估计方法
不变扩展卡尔曼滤波（IEKF）是一种基于卡尔曼滤波的姿态估计方法，在实际应用中被广泛使用。

该方法通过在卡尔曼滤波中引入李代数来描述姿态，能够处理非线性问题，同时保持计算高效。

下面简要介绍IEKF的基本思想和流程。

IEKF的基本思想
IEKF是一种非线性卡尔曼滤波方法，在传统的卡尔曼滤波方法中，将系统状态用矢量表示，并且假定状态转移矩阵和测量矩阵是线性的。

但是在实际应用中，很多系统的状态转移和测量都是非线性的，因此传统卡尔曼滤波方法无法处理这种情况。

IEKF通过在状态表示中引入李代数的概念，将状态转移和测量函数表示为李代数上的非线性函数，从而能够处理非线性问题。

IEKF的流程
IEKF的流程主要包括预测步骤和更新步骤两个部分。

预测步骤通过状态转移函数对旋转矩阵进行更新，同时通过雅可比矩阵计算预测协方差矩阵。

更新步骤通过测量函数和卡尔曼增益矩阵对状态进行修正，同时通过李代数上的重投影方式对旋转矩阵进行修正。

具体来说，IEKF的流程如下：
1.初始化状态和协方差矩阵，生成时间戳；
2.通过状态转移函数预测状态和协方差矩阵；
3.通过测量函数和卡尔曼增益矩阵对状态进行修正；
4.通过重投影方式对旋转矩阵进行修正；
5.更新协方差矩阵，生成更新时间戳。

6.重复步骤2-5，直到过程结束。

总结
IEKF是一种基于卡尔曼滤波的姿态估计方法，通过在状态表示中引入李代数，能够处理非线性问题，同时保持计算高效。

在实际应用中，IEKF被广泛应用于各种机器人系统的姿态估计中，具有准确性和高效性的优点。

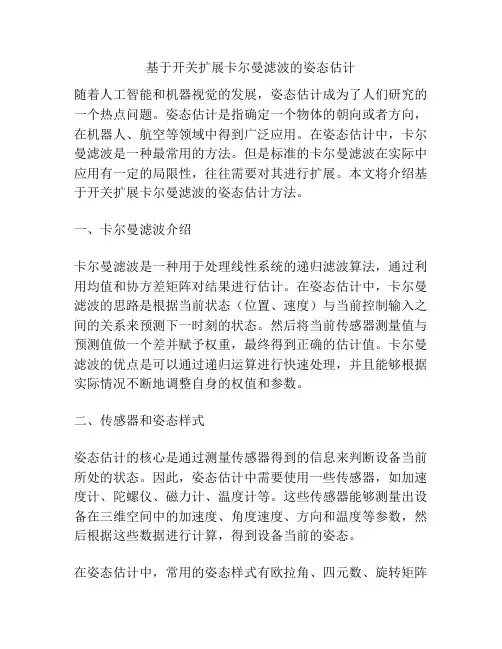

基于开关扩展卡尔曼滤波的姿态估计

基于开关扩展卡尔曼滤波的姿态估计随着人工智能和机器视觉的发展，姿态估计成为了人们研究的一个热点问题。

姿态估计是指确定一个物体的朝向或者方向，在机器人、航空等领域中得到广泛应用。

在姿态估计中，卡尔曼滤波是一种最常用的方法。

但是标准的卡尔曼滤波在实际中应用有一定的局限性，往往需要对其进行扩展。

本文将介绍基于开关扩展卡尔曼滤波的姿态估计方法。

一、卡尔曼滤波介绍卡尔曼滤波是一种用于处理线性系统的递归滤波算法，通过利用均值和协方差矩阵对结果进行估计。

在姿态估计中，卡尔曼滤波的思路是根据当前状态（位置、速度）与当前控制输入之间的关系来预测下一时刻的状态。

然后将当前传感器测量值与预测值做一个差并赋予权重，最终得到正确的估计值。

卡尔曼滤波的优点是可以通过递归运算进行快速处理，并且能够根据实际情况不断地调整自身的权值和参数。

二、传感器和姿态样式姿态估计的核心是通过测量传感器得到的信息来判断设备当前所处的状态。

因此，姿态估计中需要使用一些传感器，如加速度计、陀螺仪、磁力计、温度计等。

这些传感器能够测量出设备在三维空间中的加速度、角度速度、方向和温度等参数，然后根据这些数据进行计算，得到设备当前的姿态。

在姿态估计中，常用的姿态样式有欧拉角、四元数、旋转矩阵等。

其中欧拉角是指绕三个固定的坐标轴依次旋转某个角度，即绕x轴旋转、绕y轴旋转、绕z轴旋转，这三个旋转角组成了一个欧拉角向量。

欧拉角具有简单、易懂和计算量小等优点，但是容易出现万向锁的问题。

四元数是另一种表示姿态的方法，它是一个四元组，可以用来表示旋转的方向和大小。

相对与欧拉角，四元数不会出现万向锁的问题，但是计算较为复杂。

旋转矩阵是将一个三维空间中的点绕着一个固定的轴旋转，旋转矩阵的优点是实现起来较为简单，但是矩阵计算量较大。

三、基于开关扩展卡尔曼滤波的姿态估计卡尔曼滤波在姿态估计中的应用需要考虑到动态姿态和静态姿态的不同情况。

开关扩展卡尔曼滤波是一种将动态和静态姿态进行区分的卡尔曼滤波算法，它能够在不同的场景中自适应调整姿态融合策略，从而得到更加准确的姿态估计结果。

卡尔曼滤波进行状态估计模型

卡尔曼滤波进行状态估计模型
卡尔曼滤波是一种用于估计系统状态的强大工具，它在许多领域都有着广泛的应用，包括航空航天、自动控制、金融领域等。

本文将介绍卡尔曼滤波的基本原理和应用，并探讨其在状态估计模型中的重要性。

首先，让我们了解一下卡尔曼滤波的基本原理。

卡尔曼滤波是一种递归的状态估计方法，它通过将系统的动态模型和测量模型结合起来，不断地更新对系统状态的估计。

卡尔曼滤波的核心思想是利用系统的动态模型来预测下一个时刻的状态，然后利用测量值来修正这一预测，从而得到对系统真实状态的更准确估计。

在实际应用中，卡尔曼滤波通常用于处理带有噪声的传感器数据，以及对系统状态进行估计。

例如，在飞行器导航系统中，卡尔曼滤波可以用来估计飞行器的位置和速度，从而实现精确的导航控制。

在自动驾驶汽车中，卡尔曼滤波可以用来融合来自不同传感器的数据，以实现对车辆位置和周围环境的准确估计。

除了在航空航天和自动控制领域的应用外，卡尔曼滤波在金融领域也有着重要的应用。

例如，它可以用来对金融市场的波动进行
预测，从而帮助投资者做出更明智的决策。

总之，卡尔曼滤波是一种强大的状态估计方法，它在许多领域
都有着广泛的应用。

通过结合系统动态模型和测量模型，卡尔曼滤
波可以对系统状态进行准确的估计，从而为实际应用提供了重要的
支持。

希望本文能够帮助读者更好地理解卡尔曼滤波的原理和应用，并在实际工程中加以应用。

MSCKF原理解析

MSCKF原理解析MSCKF（Multi-State Constraint Kalman Filter）是一种基于卡尔曼滤波的姿态估计算法，主要应用于惯性测量单元（IMU，Inertial Measurement Unit）与视觉传感器的数据融合。

它通过融合不同传感器的测量数据，能够更准确地估计系统的姿态信息。

在本文中，我将详细解析MSCKF的原理。

首先，我们需要定义系统的状态向量。

在MSCKF中，状态向量包括了相机姿态、相机位置、相机速度、视觉特征点的三维坐标以及特征点的逆深度等信息。

由于特征点的逆深度通常是非线性的，不适合直接融合到线性的卡尔曼滤波中，所以MSCKF采用了李代数来表示相机姿态，以及使用递归最小二乘法来估计特征点的逆深度。

对于运动方程，MSCKF采用了李代数的形式来表示相机的姿态。

利用欧拉角来表示姿态会出现万向锁等问题，在进行推导时会更加复杂。

而李代数则可以避免这些问题，简化了卡尔曼滤波的计算过程。

MSCKF通过对李代数的微分运算，在滤波器中进行姿态的状态估计。

对于观测方程，MSCKF采用了添加约束方程的方式来融合视觉测量数据。

约束方程是通过将特征点的两帧视觉测量进行三角化得到的。

观测方程利用了特征点的几何约束来提供更多的姿态信息，从而提高系统的姿态估计精度。

在预测步骤中，系统会基于当前的状态和控制输入来估计后一时刻的状态。

预测步骤中会更新相机的姿态、位置和速度等状态。

在更新步骤中，系统会利用观测数据来修正预测值。

MSCKF通过观测方程来更新特征点的逆深度，从而融合了视觉测量数据。

此外，MSCKF还会通过约束方程来更新特征点的姿态。

在特征点管理中，系统会根据特征点的可观测性和出现的频率，来动态地添加和删除特征点。

这样可以保持状态向量的维度在一个合理的范围内。

总结来说，MSCKF通过将观测方程和运动方程融合在一起，能够更准确地估计系统的姿态。

它通过添加约束方程来融合视觉测量数据，使用李代数来表示相机姿态，并使用递归最小二乘法来估计特征点的逆深度。

基于修正的卡尔曼滤波的姿态估计算法研究

ＷＵＪｅ．ＡＮＪａｉＹｉｎ—ｇｏｕ
（ｏｌｅｏｕｍａｏ，ｏｔｅｔｎＰｌｔｈｉａＵｉｅｉ，ｉｎＳａｘ７０７，ｈｎ）ＣｌｇｆｔｔｎＮｒｗｓｒｏｅｎｃｎｖｒｔＸ’ ｈｎｉ１０２ＣｉｅＡｏｉｈｅｙｅｌｓｙａａＡＳＲＣＴｅｒａ—ｔｅａｉｄｄｈａｉｇｆｔｐ— ｏｎＩｅｔａｉａｏｙｔｍ（ＩＳａｅｓｐｌｄＢＴＡＴ：ｈｌｉｔｔｅａｅｄｎｒｅｍｔｕｎｏＳａｄｗｒａＮｖｇｔｎＳｓｎｉｌｉｅＳＮ）ＣｂｕｐｅｎｉｂｃｏｎｒａＭｅｓｒｍｎＵｉＭＩｙＭｉｒＩｅｉａｕｅｅｔｎｔｌｔ（ＭＵ）Ｏｔｅｒｓａｈｏｔｔｄｓｍａｌｒｈｅｉｏａｔａｓ，Ｓｈｅｒｎａｉｅｅｔｔａｏｉｍｉｔｅｃｔｕｉｅｇｔｓｈｍｐｒｎｎｔｍｅ
姿态估计提高导航精度，由于陀螺漂移引起姿态误差，单独使用ＭＭＩＵ使姿态精度差。为了克服陀螺误差随时间积累不断增大，无法长时间提供稳定的姿态的缺点，出采用磁强计修正的卡尔曼滤波四元数姿态估计算法。算法以姿态四元数为提状态向量，过四元数更新方程建立离散滤波状态方程，速度计和磁强计输出的六维数据转化为四元数的量测值建立通将加
ｗａｒｓｎｔｄｔｍｐｒｖｈｅｐｒｃｓｏｓｐｅｅｅｏｉｏｅｔｅｉｉｎ．Ｆｉｓｌｒｔｙ，ａｔｕａｅｉｎｗａｅｅｔｄａｔｔｅｔｒｈｎｔｔｔｑ — ｔｉｄｅｑｕｔｍｏｓｓｌｃｅｓｓａｅｖｃｏ，ｔｅｈｅｓａｅｅｕａｔ

基于卡尔曼滤波的VICTS天线姿态解算研究

基于卡尔曼滤波的VICTS天线姿态解算研究杨洋陆云龙黄季甫鲁严刘祥(宁波大学信息科学与工程学院宁波315211)摘要:为了VICTS动中通天线能在任意姿态角下与卫星保持实时通信，设计了一种基于MEMS惯性器件和卡尔曼滤波算法的姿态解算系统。

采用MPU9250姿态传感器和DSPF28335检测载体姿态的变化，利用四元数实时更新捷联姿态矩阵，通过卡尔曼滤波算法对传感器的姿态数据进行融合处理,消除噪声引起的测量值和真实值的误差，好得到VICTS天线载体的姿态角。

实验表明，经过卡尔曼滤波算法解算的姿态角误差小，系统响应速度快。

关键词:VICTS天线;元元数;卡尔曼滤波;姿态解算中图分类号:TP391.4文献标识码:A0引言姿态解算是捷联式惯性导航系统的关键技术，同时也是实验室在研项目的VICTS天线与卫星实时通信的核心部分。

应用这种自主式导航平台可以获取天线载体姿态的数据信息,载体的姿态信息直接影响天线对准卫星的精度,造成移动中的载体跟卫星通信不能较好的实时通信的后节口&随着MEMS惯性器件的迅猛发展,三轴陀螺仪、加速范计和磁力计成为最主要的惯性测量器件，具较好的实用好2%&本文使用的MPU9250传感器是把陀螺仪、加速范计和磁力计集成在体趋片上，避免了各个独立器件安装时引起的差差，有效减少了系统不不包勺输出差达但是，该传感器作为低成本的惯性测量器件,在测量载体姿态的过程中会出现测量误差:三轴陀螺仪会由于时间的效应产生较大误差(三轴加速度计高频特性差，在运动过程中会受到坐标系三个坐标轴上外加扰动加速度的影天3%&一些研究表明,通过传感器间的数据融合可以在一定程度上消除单一传感器测得的载体姿态态差⑷&常用的处理方法是使用互补滤波，但这种方法解算出的姿态角精度不高动态效果差，达不到本文中VICTS 天线的应用要求&由于卡尔曼滤波算法具有精准度高、导航定位效果好以及抗噪声能力强等优点［5］，运用卡尔曼滤波融合三轴陀螺仪和三轴加速度计来补偿陀螺仪的温度漂移差差和消除加速度计的测量白噪声,本文的研究重点是推导出适合VICTS天线姿态解算系统的卡尔曼滤波算法处理传感器的数据信息,由四元数计算得到姿态角信息，采取卡尔曼滤波算法对其状态进行估计得到角度最优解&1VICTS天线与姿态描述VICTS天线系统是由三层非接触式圆盘旋转部件组成的，分别为馈电网络层、辐射层、圆极化层，如图1所示&馈电网络层和辐射层之间的夹角是用来改变VICTS天线辐射波束的方位和俯仰角,通过转动馈电网络层和辐射层来指向波束方位和俯仰角方向，同时旋转极化层实现极化方法的无感切换&因此,利用三层结构的相对旋转，稳定保持VICTS相空阵天线与卫星不间断的实时通信&VICTS天线波束指向目标卫星的角度会受到移动载体运动状态的改变而偏离卫星,导致通信中断或通信质量降低,本文研究姿态解算的目标就是要隔离载体运动的干扰，在载体受到摇动情况下建立稳定的动态姿态平台，从而使VICTS系统相基金项目：国家重点研发计划项目(2018YFB1802100)；国家自然科学基金项目(U1809203,61631012,61801252):广东省重点领域研发计划项目(2019B010156004)18对地理坐标系下保持方位不改变，实现VIETS天线稳定的对准目标卫星的需要。

卡尔曼滤波速度和位姿估计

卡尔曼滤波速度和位姿估计
卡尔曼滤波是一种用于估计系统状态的数学方法，它结合了系统的动态模型和传感器测量值，以提供对系统状态的最优估计。

在速度和位姿估计方面，卡尔曼滤波可以被广泛应用。

首先，让我们从速度估计方面来看。

在许多应用中，特别是在导航和运动控制系统中，准确的速度估计是至关重要的。

卡尔曼滤波可以通过结合来自加速度计或者GPS等传感器的测量值和系统的动态模型来提供对速度的估计。

通过不断地更新和修正估计值，卡尔曼滤波可以在测量噪声和系统动态之间找到最佳平衡，从而提供准确的速度估计。

其次，我们来看位姿估计。

位姿通常指物体的位置和方向，对于许多机器人、自动驾驶车辆和航空航天器等系统来说，准确的位姿估计是至关重要的。

卡尔曼滤波可以通过结合来自惯性测量单元（IMU）、视觉传感器或者全球定位系统（GPS）等传感器的测量值和系统的动态模型来提供对位姿的估计。

这种方法可以帮助系统跟踪自身的位置和方向，并且对传感器测量误差进行补偿，从而提供准确的位姿估计。

总的来说，卡尔曼滤波在速度和位姿估计方面的应用可以帮助系统实现对动态过程的准确跟踪和估计。

它通过动态模型和传感器测量值的融合，能够在测量噪声和系统动态之间找到最佳平衡，提供准确的状态估计。

当然，在实际应用中，需要根据具体的系统和传感器特性进行参数调整和优化，以实现最佳的估计效果。
