空调外机压缩机不工作的原因
空调外机压缩机不工作的原因1.电源问题：电源故障是导致空调外机压缩机不工作的常见问题之一、可能是电源插座没有通电，也有可能是电源开关故障或线路短路等原因导致电流无法正常供应给压缩机，从而使压缩机无法工作。
解决方法：首先检查电源是否通电，可以通过更换电源插座或检修电源开关来解决电源故障。
如果是电线短路导致的问题，则需要找专业人员进行检查和修复。
2.压缩机故障：压缩机作为空调外机的核心设备，也是最容易出现故障的部件之一、压缩机故障可能是由于长时间过载工作、长时间不使用、机内结冰等原因造成的。
解决方法：如果压缩机故障，建议找专业的技术人员进行检修和维修。
技术人员可以通过测量管路压力和电压等，判断压缩机是否出现故障，并进行相应的修理或更换。
3.冷媒泄漏：如果空调外机中的冷媒泄漏，会导致压缩机无法正常工作。
冷媒泄漏可能是由于管路老化、孔洞、接头松动等原因造成的。
冷媒泄漏会导致压缩机内的压力降低，无法正常运转。
解决方法：如果怀疑冷媒泄漏，需要找专业的技术人员进行检查和修理。
技术人员可以使用压力表或专业的检漏仪器来排查冷媒泄漏，并进行相应的修复。
4.机内结冰：如果空调外机内部结冰，也会导致压缩机无法工作。
结冰可能是由于环境湿度过高、制冷剂不足、空调滤网无法通风等原因造成的。
解决方法：当空调外机出现结冰时，首先需要停止使用空调，并等待除霜。
如果结冰是由于制冷剂不足导致的，需要找专业人员进行添加制冷剂。
此外，定期清洁和更换空调滤网也是防止结冰的重要措施。
5.开关故障：空调外机中有许多开关和传感器，如果这些开关故障，也会导致压缩机无法正常工作。
开关故障可能是由于损坏、脱落或误操作导致的。
解决方法：当怀疑开关故障时，可以通过检查开关的连接是否松动、开关是否受损或更换开关等方法来排查问题。
如果是悬挂开关故障，可以用绝缘胶带暂时修复，然后找专业人员更换开关。
总之，空调外机压缩机不工作的原因有很多，其中包括电源问题、压缩机故障、冷媒泄漏、机内结冰和开关故障等。
中央空调5种压缩机优缺点
中央空调5种压缩机优缺点中央空调5种压缩机优缺点活塞式压缩机、滚动转子式压缩机、涡旋式压缩机、螺杆式压缩机以及离心式压缩机的优缺点都了解吗？本篇文章详细解读一下这5种压缩机。
一、活塞式压缩机当活塞式压缩机的曲轴旋转时，通过连杆的传动，活塞便做往复运动，由气缸内壁、气缸盖和活塞顶面所构成的工作容积则会发生周期性变化。
活塞式压缩机的活塞从气缸盖处开始运动时，气缸内的工作容积逐渐增大，这时气体即沿着进气管，推开进气阀而进入气缸，直到工作容积变到最大时为止，进气阀关闭。
活塞式压缩机的活塞反向运动时，气缸内工作容积缩小，气体压力升高，当气缸内压力达到并略高于排气压力时，排气阀打开，气体排出气缸，直到活塞运动到极限位置为止，排气阀关闭。
当活塞式压缩机的活塞再次反向运动时，上述过程重复出现。
总之，活塞式压缩机的曲轴旋转一周，活塞往复一次，气缸内相继实现进气、压缩、排气的过程，即完成一个工作循环。
1、活塞压缩机的优点(1)不论流量大小，都能得到所需要的压力，排气压力范围广，最高压力可达320MPa（工业应用），甚至700MPa，（实验室中）；(2)单机能力为在500m3/min以下的任意流量；(3)在一般的压力范围内，对材料的要求低，多采用普通的钢铁材料，加工较容易，造价也较低廉；(4)热效率较高，一般大、中型机组绝热效率可达0.7~0.85左右；(5)气量调节时，适应性强，即排气范围较广，且不受压力高低影响，能适应较广阔的压力范围和制冷量要求；(6)气体的重度和特性对压缩机的工作性能影响不大，同一台压缩机可以用于不同的气体；(7)驱动机比较简单，大都采用电动机，一般不调速，可维修性强；(8)活塞压缩机技术上较为成熟，生产使用上积累了丰富的经验；2、由于不设进汽阀，吸气开始的时机和汽缸上吸气孔口位置有严格的对应关系，不随工况的变化而变动。
3、由于设置了排汽阀，压缩终了的时机将随排气管中压力的变化而变动。
1、优点这类压缩机如今在家用电冰箱和空调器中应用也很普遍，它的优点为：(1)结构简单，体积小，重量轻，同活塞式压缩机比较，体积可减小40％～50％，重量也可减轻40％～50％；(2)零部件少，特别是易损件少，同时相对运动部件之间的摩擦损失少，因而可靠性较高；(3)仅滑片有较小的往复惯性力，旋转惯性力可完全平衡，转速可以较高，并且振动小，运转平稳；(4)没有吸气阀，吸气时间长，余隙容积小，并且直接吸气，减小了吸气有害过热，所以其效率高。
空调压缩机的种类
空调压缩机分类和特点根据工作原理的不同，空调压缩机可以分为定排量空调压缩机和变排量空调压缩机。
（１）定排量空调压缩机：定排量空调压缩机的排气量是随着发动机的转速的提高而成比例的提高，它不能根据制冷的需求而自动改变功率输出，而且对发动机油耗的影响比较大。
它的控制一般通过采集蒸发器出风口的温度信号，当温度达到设定的温度，空调压缩机电磁离合器松开，压缩机停止工作。
当温度升高后，电磁离合器结合，空调压缩机开始工作。
定排量空调压缩机也受空调压缩机系统压力的控制，当管路内压力过高时，空调压缩机停止工作。
（２）变排量空调压缩机：变排量空调压缩机可以根据设定的温度自动调节功率输出。
空调控制系统不采集蒸发器出风口的温度信号，而是根据空调管路内压力的变化信号控制空调压缩机的压缩比来自动调节出风口温度。
在制冷的全过程中，空调压缩机始终是工作的，制冷强度的调节完全依赖装在空调压缩机内部的压力调节阀来控制。
当空调管路内高压端的压力过高时，压力调节阀缩短空调压缩机内活塞行程以减小压缩比，这样就会降低制冷强度。
当高压端压力下降到一定程度，低压端压力上升到一定程度时，压力调节阀则增大活塞行程以提高制冷强度。
根据工作方式的不同，空调压缩机一般可以分为往复式空调压缩机和旋转式空调压缩机，常见的往复式空调压缩机有曲轴连杆式空调压缩机和轴向活塞式空调压缩机，常见的旋转式空调压缩机有旋转叶片式空调压缩机和涡旋式空调压缩机。
（３）曲轴连杆式空调压缩机：这种空调压缩机的工作过程可以分为４个，即压缩、排气、膨胀、吸气。
曲轴旋转时，通过连杆带动活塞往复运动，由气缸内壁、气缸盖和活塞顶面构成的工作容积便会发生周期性变化，从而在制冷系统中起到压缩和输送制冷剂的作用。
曲轴连杆式空调压缩机是第１代空调压缩机，它应用比较广泛，制造技术成熟，结构简单，而且对加工材料和加工工艺要求较低，造价比较低。
适应性强，能适应广阔的压力范围和制冷量要求，可维修性强。
但是曲轴连杆式空调压缩机也有一些明显的缺点，例如无法实现较高转速，机器大而重，不容易实现轻量化。

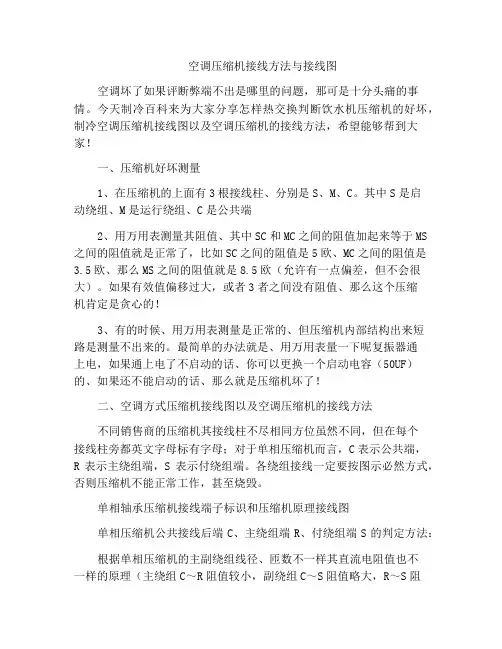

空调压缩机接线方法与接线图
空调压缩机接线方法与接线图空调坏了如果评断弊端不出是哪里的问题，那可是十分头痛的事情。
今天制冷百科来为大家分享怎样热交换判断饮水机压缩机的好坏，制冷空调压缩机接线图以及空调压缩机的接线方法，希望能够帮到大家！一、压缩机好坏测量1、在压缩机的上面有3根接线柱、分别是S、M、C。
其中S是启动绕组、M是运行绕组、C是公共端2、用万用表测量其阻值、其中SC和MC之间的阻值加起来等于MS 之间的阻值就是正常了，比如SC之间的阻值是5欧、MC之间的阻值是3.5欧、那么MS之间的阻值就是8.5欧（允许有一点偏差，但不会很大）。
如果有效值偏移过大，或者3者之间没有阻值、那么这个压缩机肯定是贪心的！3、有的时候、用万用表测量是正常的、但压缩机内部结构出来短路是测量不出来的。
最简单的办法就是、用万用表量一下呢复振器通上电，如果通上电了不启动的话、你可以更换一个启动电容（50UF）的、如果还不能启动的话、那么就是压缩机坏了！二、空调方式压缩机接线图以及空调压缩机的接线方法不同销售商的压缩机其接线柱不尽相同方位虽然不同，但在每个接线柱旁都英文字母标有字母；对于单相压缩机而言，C表示公共端，R表示主绕组端，S表示付绕组端。
各绕组接线一定要按图示必然方式，否则压缩机不能正常工作，甚至烧毁。
单相轴承压缩机接线端子标识和压缩机原理接线图单相压缩机公共接线后端C、主绕组端R、付绕组端S的判定方法：根据单相压缩机的主副绕组线径、匝数不一样其直流电阻值也不一样的原理（主绕组C～R阻值较小，副绕组C～S阻值略大，R～S阻值是吕齐县副绕组阻值之和），用万用表电阻档，假设任一盖板端子为C端，将万用表一只表笔与假设公共端接触，另一支表笔分别与另外两个端子接触，测量阻值若分别为：3.5Ω、4.2Ω。
则假设正确，那么，电阻值较小绕组的另一端居多绕组端R，电阻值略大的另一端共振频率为付绕组端S。
用同样技术手段的方法最多假设三次就可以找出公共端C、主绕组端R和付绕组端S。
空调万能压缩机制作资料
空调万能压缩机制作资料一、前言空调万能压缩机是一种广泛应用于制冷、空调等领域的压缩机，其具有结构简单、使用方便、维护成本低等优点。
本文将介绍空调万能压缩机的制作资料，以供相关从业人员参考。
二、空调万能压缩机的基本原理1. 压缩机的工作原理空调万能压缩机是一种容积式压缩机，其工作原理是利用活塞在气缸内做往复运动，将气体吸入气缸内并进行压缩，最终将高温高压气体排出气缸。
2. 压力控制器的作用在空调系统中，压力控制器可以监测和控制系统内部的高低压状态，保证系统正常运行。
当系统内部出现过高或过低的压力时，压力控制器会自动关闭或打开相应的阀门来进行调节。
三、空调万能压缩机的主要零部件及材料1. 活塞：通常采用铝合金材料或镁铝合金材料。
2. 活塞环：采用特殊合金钢材料，具有高温抗氧化和耐磨性能。
3. 活塞销：采用高强度不锈钢材料，具有高强度和耐腐蚀性能。
4. 摇臂：采用铝合金材料或铸钢材料，具有高强度和耐腐蚀性能。
5. 曲轴：采用特殊合金钢材料，经过精密加工和热处理后具有高强度和耐磨性能。
6. 进气阀门：采用不锈钢或铜制材料，具有高温抗氧化和耐腐蚀性能。
7. 排气阀门：采用不锈钢或铜制材料，具有高温抗氧化和耐腐蚀性能。
8. 气缸体：通常采用铝合金或镁铝合金等轻质材料制作，具有优异的散热性能。
9. 压缩机壳体：采用优质钢板或铝合金等材料制作，经过表面喷涂处理后可以有效防止氧化和腐蚀。
四、空调万能压缩机的制作流程1. 制作气缸体：首先将铝合金或镁铝合金材料加工成所需形状的气缸体，然后进行表面处理和喷涂。
2. 制作曲轴：将特殊合金钢材料进行精密加工和热处理，制作成所需形状的曲轴。
3. 制作活塞：将铝合金或镁铝合金材料进行精密加工和表面处理，制作成所需形状的活塞。
4. 组装零部件：根据设计要求，将各个零部件进行组装，并进行测试和调试。
5. 完成压缩机：经过以上步骤后，即可完成空调万能压缩机的制作。
五、空调万能压缩机的使用与维护1. 使用注意事项（1）在使用前应检查压缩机各个部件是否正常，如有异常应及时修理或更换。
线性压缩机原理
线性压缩机原理
线性压缩机是一种常见的压缩机工作原理。
它通过活塞在缸体中作直线往复运动，从而产生气体的压缩。
其具体工作过程如下：
1. 吸气阶段：当活塞向外运动时，缸体内的气体通过进气阀门进入缸体内。
进气阀门在这个阶段打开，使得气体顺畅地进入到缸体中。
2. 压缩阶段：当活塞运动反向且向内运动时，缸体内的气体被压缩。
在这个阶段，进气阀门关闭，而出气阀门打开，使得气体只能通过出气阀门离开缸体，而不能再返回到进气阀门。
3. 排气阶段：当活塞再次向外运动时，出气阀门关闭，缸体内压缩的气体通过出气管道排出。
同时，进气阀门打开，以便下一轮吸气过程的开始。
通过不断的重复上述的吸气、压缩和排气阶段，线性压缩机就能够不断地将气体压缩并排出。
这种压缩机结构简单，运行可靠，并且能够达到较高的压缩比。
因此，在许多应用中，线性压缩机都被广泛应用，例如汽车引擎、空调系统和冰箱等。
它的工作效率高、噪音低，并且能够满足各种压缩气体的需求。
空调系统中的四大件组成及原理
空调系统中的四大件组成及原理空调系统中的四大件组成及原理2021年08月17日星期一23:39空调系统有四大件：压缩机、冷凝器、蒸发器和节流部件。
1.压缩机压缩机是整个空调系统的核心，也是系统动力的源泉。
整个空调的动力，全部由压缩机来提供，压缩机就相当于把一个实物由低势位搬到高势位地方去，在空调中它的目的就是把低温的气体通过压缩机压缩成高温的气体，最后气体在换热器中和其他的介质进展换热。
所以说压缩机的好坏会直接影响到整个空调的效果。
根据蒸气的原理，压缩机可分为容积型和速度型两种根本类型。
容积型压缩机通过对运动机构作功，以减少压缩室容积，提高蒸气压力来完成压缩功能。
速度型压缩机那么由旋转部件连续将角动量转换给蒸气，再将该动量转为压力。
根据压缩方式，容积型压缩机可分为活塞式和回转式两大类。
回转式又可分为滚动活塞式、滑片式、单螺杆式、双螺杆式、涡旋式。
速度型压缩机有离心式。
从压缩机构造上来看，又可将压缩机分为开启式、半封闭式和全封闭式。
开启式压缩机的主轴伸出机体外，通过传动装置〔传动带或联轴节〕与原动机相连接。
在伸出局部必须有轴封装置，使主轴和机体间密封来防止制冷剂泄露。
封闭式压缩机的构造是将电动机和压缩机连成整体，装在同一机体内，因而可以取消轴封装置，防止了泄漏制冷剂的可能。
这样，电动机便处于四周是制冷剂的环境中，称为内装式电动机。
封闭式压缩机又可分为半封闭和全封闭两种型式。
半封闭式的机体用螺栓连接，因此和开启式一样可以拆开维修。
全封闭式的机体那么装在一个焊接起来的外壳中，无法拆开维修。
2.换热器根据在空调上的作用不同，可分为冷凝器和蒸发器。
现在就冷凝器和蒸发器的分类和区别述说一下。
〔1〕、冷凝器：冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物。
制冷剂在冷凝器种放出的热量由冷却介质〔水或空气〕带走。
冷凝器按其冷却介质和冷却的方式，可以分为水冷式、空气冷却式、水和空气混合冷却式三种类型。
空调器运行时出现室外机压缩机故障的解决方法
空调器运行时出现室外机压缩机故障的解决方法空调器作为一种常见的家用电器，为我们提供了舒适的温度环境。
然而，在使用空调器的过程中，有时会遇到室外机压缩机故障的情况。
本文将介绍一些解决这类问题的方法。
1. 清洁室外机室外机长时间使用后，会积累灰尘、污垢等杂质，导致压缩机运行不顺畅，甚至出现故障。
因此，定期清洁室外机非常重要。
可以使用软毛刷和清水轻轻刷洗室外机表面，将附着的污垢彻底清除。
注意不要使用高压水枪，以免对室外机造成损坏。
2. 检查电源及电线连接有时候，空调器的室外机压缩机故障可能是由于电源不稳定或电线接触不良引起的。
首先，确保室外机连接的电源稳定且正常工作。
其次，检查电线连接是否牢固，尤其是室外机与电源连接处的接线。
如果发现电线松动或损坏，应及时更换或固定。
3. 检查压缩机运转电容室外机的压缩机运转电容起着重要的作用，如果电容损坏或老化，会导致压缩机无法正常运行。
在检查电容时，首先确保空调器已断开电源。
然后，使用万用表将电容的两个端口连接，并检查电容是否有正常的电阻值。
若电容损坏，应及时更换新的电容。
4. 检查制冷剂压力制冷剂是空调器正常运行所必需的组成部分。
如果制冷剂压力不足或过高，会导致室外机压缩机故障。
因此，定期检查制冷剂压力是非常必要的。
可以使用压力计检测制冷剂的压力情况，确保在规定的范围内。
如果发现制冷剂压力异常，应及时进行添加或排放，以恢复正常的压力。
5. 联系专业维修人员如果经过上述方法的检查和处理，室外机压缩机故障仍然存在，或者您不具备相应的维修技能，建议及时联系专业的空调维修人员进行维修。
专业的维修人员可以准确判断问题所在，并进行相应的维修和更换。
总结：在使用空调器时，室外机压缩机故障是常见的问题。
通过定期清洁室外机、检查电源及电线连接、检查压缩机运转电容、检查制冷剂压力等方法，可以解决大部分室外机压缩机故障。
如果问题无法解决，建议及时联系专业维修人员进行维修。
保持空调器的正常运行，不仅能够提供舒适的室内温度，还可以延长其使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
线性空调压缩机
摘要：LG电子为使用R410A制冷剂的分体式热泵开发了一种高效节能的线性压缩机，ASHRAE-T条件下的LG空调线性压缩机的绝热性能高于82%。
随着输入电压水平的变化，该压缩机的容量可以调制以得到更好的系统效率。
开发的该种线性压缩机随着容量的变化，显示出能源效率的微弱变化。
一、介绍
在成功的空调线性压缩机的基础上，LG电子致力于开发一种高效节能的空调线性压缩机。
因为空调的负载远远高于冰箱，并且空调所需的容量调制范围比空调大，因此，在开发空调线性压缩机的过程中，需要克服如下几点关键技术要求：
1、简洁和高效率线性电机的开发；
2、减少噪音和震动的先进技术；
3、准确调节活塞冲程的电子控制器；
4、扩展容量调节调节范围的技术。
二、开发
（一）概述
图1显示了线性空调压缩机的配置，为了使线性活塞往复运动，该压缩机使用了动磁式线性电机。
通过使用动磁式线性电机，由于电机的成本效益使得到最小负载成为可能。
用几个螺旋压缩弹簧线圈制作共振系统，并且由于线圈可以减小侧力。
为直接取代传统压缩机，总体结构被设计成垂直式，并且低压容器也被改编为适合线性压缩机的类型。
为润滑滑动部分和冷却压缩过程中产生的热量，设计了抽油系统，这为活塞轴承提供了足够的油。
图1 开发的线性空调压缩机的结构
（二）线性电机
图2显示了线性电机的配置。
电机定子被嵌在钢架中的移动磁铁分为外部和内部核心，在外芯中安装了一个环形线圈。
为了实现电机的最小损耗，线性电机的分层被安排在径向方向，图3显示了环形线圈的切面图。
开发的线性电机的效率在负载条件下超过了92%。
2 线性电机的原理图
图3 外核
（三）阀门系统
为了保证活塞的少量超出的行程，用弹簧悬起了圆盘式阀门。
这个阀门因为具有比簧片阀更大的流通面积，所以其能大大减少由于过度压缩而造成的损失。
吸入阀和吸入的流动路径放在活塞上，以将流动阻力和加热吸入气体的损失降到最小。
三、性能
（一）压缩机的效率
开发的线性电机效率已超过了92%，在线性压缩机中没有曲柄机制、滑动轴承和曲柄连杆轴承。
由于简单的机制，摩擦损失比传统压缩机要少得多。
开发的线性压缩机的机械效率在负载条件下超过了95%。
此外，摩擦磨损的可靠性比传统的压缩机有了很大提高。
线性压缩机的阀门系统可以减小流动阻力、过度压缩的损失和燃气加热的吸力，这有助于提高压缩效率。
线性压缩机的泄漏损失是微不足道的，因为因为它的压缩机制由活塞和气缸组成，这特别适用于减少泄漏。
考虑到上述所有的问题，LG线性压缩机实现了极高的工作效率。
（二）容量调节
线性压缩机的容量调制可以通过控制活塞排量来实现。
图4显示了开发的线性空调压缩机容量调制的特点。
如图所示，在ASHRAE-T条件下的容量调制范围是1000-6000W的冷却能力。
在额定制冷量范围内，在ASHRAE-T条件下，3500W 处显示出了最大能量效率比。
由于机械效率的降低，在冷却区域的小范围内有一个小的能效比下降。
和传统压缩机相比，由于该压缩机泄漏损失是微不足道的，所以小容量区域内的容量调制特性非常出色。
在开发的线性压缩机中，可以调制10%-100%的排量。
它不仅能够克服在极端寒冷天气中的最大供热能力，也能克服秋季和春季的小容量节能问题。
冷却能力（W）
图4 ASHRAE-T条件下，R410A制冷剂达到的线性压缩机能量效率比
（三）噪声和振动
该种空调压缩机的噪声特性和传统往复式压缩机基本上是相同的。
图5显示了ASHRAE-T条件下，线性压缩机的声音功率水平。
由于吸入阀和排出阀噪声的影响，2.5千赫和3.15千赫频带的噪声起主导作用,总声功率水平大约是67分贝。
由于整个压缩机被悬架弹簧隔离开，在ASHRAE-T条件下的振动水平非常低。
图5 ASHRAE-T，使用R410A制冷剂条件下的声功率级
（四）压缩机的规模和重量
由于线性电机的外直径比旋转电机大，并且机械本体和外壳是孤立的，
所以压缩机的外壳尺寸比旋转涡旋压缩机大。
开发的线性压缩机的直径是
147毫米，高是300毫米，重量大约是14千克。
