基于FDTD二维光子晶体器件设计软件的开发

合集下载

二维光子晶体波导传输特性的FDTD分析

0引言1987年，美国的E.Yablonovitch [1]和S.John [2]各自独立地提出了“光子晶体”（photonics crystal ）的概念，即如果将折射系数不同的介质在空间按一定的周期排列，当周期参数与光波长同一数量级时，由于周期结构带来的布拉格散射，那么该晶体能够在一定的频率范围内产生“光子带隙”（photonic band gap ，PBG ），也称“光子禁带”。

光子晶体的能带结构特性决定了其不同于其他介电材料的特性。

光子晶体[3，4]是一种具有周期结构的人造材料，因为其应用范围广泛，一经问世就引起了学术界高度关注。

随着对光子晶体的深入研究，科学家们相信对光子晶体的研究和应用将会极大地推动光子学和光子产业的发展。

目前，在理论上，科学家们提出了多种模拟计算光子晶体的理论方法。

具有固定结构和参数的光子晶体，借助计算机，人们可以很容易计算出其能带结构、反射和透射等物理性质。

在二维光子晶体方面，分析研究不同介质常数形成的不同周期结构的光子晶体的能带结构和分析由线缺陷构成的光波导的特性仍是人们的研究课题之一。

本论文将采用时域有限差分法研究无限长Al 2O 3介质棒在空气中排列形成的二维光子晶体，通过分析反射和透射等特性，算出该完整周期结构光子晶体的带隙。

接着设计一种线缺陷，形成波导结构，进而计算和验证缺陷态的存在。

1计算方法时域有限差分法（FDTD ）是电磁场数值计算的经典方法之一，其被应用于光子晶体的理论研究[5]始于上世纪90年代。

在三维直角坐标系中，时域有限差分（FDTD ）中离散的电场和磁场的空间分布如图1所示，每一个磁场分量周围有四个电场分量；每一个电场分量周围有由四个磁场分量。

电磁场分量的这种空间取样方式既符合符合法拉第电磁感应定律和安培环路定律，又适合Maxwell 方程的差分计算，可以完整地描述电磁场随着实践在空间的的传播。

根据时域有限差分（FDTD）理论，Maxwell差分方程可以写为：同理可以写出H y 、H z 、E y 、E z 的Maxwell 差分方程。

二维平板光子晶体器件的设计与应用研究的开题报告

二维平板光子晶体器件的设计与应用研究的开题报告一、研究背景和意义光子晶体是一种具有周期性结构的介质，能够在特定波长下产生光子禁带效应，由此产生布拉格反射和透射现象，呈现出高效的光学性能，受到广泛的关注。

平板光子晶体器件是一种利用光子晶体禁带结构来控制光的传输和处理的器件。

该器件结构简单、制备方便，并且具有高品质因子和波导耦合能力强的优点，因此在光通信、传感、光学陀螺仪、全光计算等领域有着广泛的应用。

二、研究内容和方向本课题旨在设计并制备一种基于二维平板光子晶体的器件，并研究其在光通信和光谱分析等方面的应用。

具体工作内容包括以下几个方面：1. 设计并优化二维平板光子晶体结构，包括布拉格反射镜、光波导、耦合器和光电探测器等。

采用有限元软件对光子晶体结构进行仿真和优化。

2. 制备二维平板光子晶体器件，采用光刻技术制备光子晶体结构，利用溅射和真空蒸镀技术制备金属电极和探测器等。

3. 对制备的器件进行光学性能测试，包括透射谱、反射谱、透过率、耦合效率等。

对器件进行性能分析和评价。

4. 研究二维平板光子晶体器件在光通信和光谱分析等领域的应用，探索其在全光计算、光传感等方面的前景。

三、研究方法和技术路线1. 设计和优化二维平板光子晶体器件结构，采用有限元软件仿真和优化，优化出适合器件性能的结构参数。

2. 制备二维平板光子晶体器件，采用光刻技术制备光子晶体结构，利用溅射和真空蒸镀技术制备金属电极和探测器等。

3. 对制备的器件进行光学性能测试，包括透射谱、反射谱、透过率、耦合效率等。

利用计算机模拟对测试结果进行分析和评价。

4. 研究二维平板光子晶体器件在光通信和光谱分析等领域的应用，利用实验数据和数值计算结果对应用前景进行研究和探索。

四、预期成果通过本课题的研究，预期得到以下几个方面的成果：1. 设计并制备出一种基于二维平板光子晶体的器件，具有良好的光学性能和可靠的性能指标。

2. 研究该器件在光通信和光谱分析等领域的应用，探索其在全光计算、光传感等领域的前景。

二维光子晶体结构研究与器件研制的开题报告

二维光子晶体结构研究与器件研制的开题报告
一、研究背景
随着信息技术的快速发展，光电子学领域的研究也日趋重要。

而二维光子晶体作为一种新型纳米结构材料，因其优异的光学性能在光电子领域应用中受到广泛关注。

二维光子晶体是一种由周期性的介质柱组成的具有光子禁带结构的材料。

其表现出来的光子禁带与晶体禁带在许多方面都很相似。

而二维光子晶体具有晶体和材料的双重性质，不仅具有优异的光学性能，还具有可设计性强、可制备性高等优良特性。

因此，二维光子晶体在传感、光学通信、光电波导器件等领域有着广泛的应用前景。

二、研究内容
本文将重点研究二维光子晶体的结构设计、制备及其应用。

具体研究内容如下：
1.二维光子晶体结构设计：通过建立二维光子晶体的理论模型，优化结构参数，设计具有优异光学性能的二维光子晶体结构。

2.二维光子晶体制备：采用化学气相沉积法、激光束法等技术，制备具有优异光学性能的二维光子晶体结构。

3.二维光子晶体器件研制：利用二维光子晶体的光学反射、透射、吸收等性质，开发新型光电波导器件、传感器件等。

三、研究意义
本文的研究对推动光电子学领域的发展具有重要意义。

首先，对二维光子晶体的结构设计和制备技术进行研究，将拓宽二维光子晶体的适用范围。

其次，通过开发新型光电波导器件、传感器件等，将为传感、通信、信息存储等领域带来更多的应用可能性。

最后，本文的研究成果将有望推动我国光电子学领域的研究和产业发展。

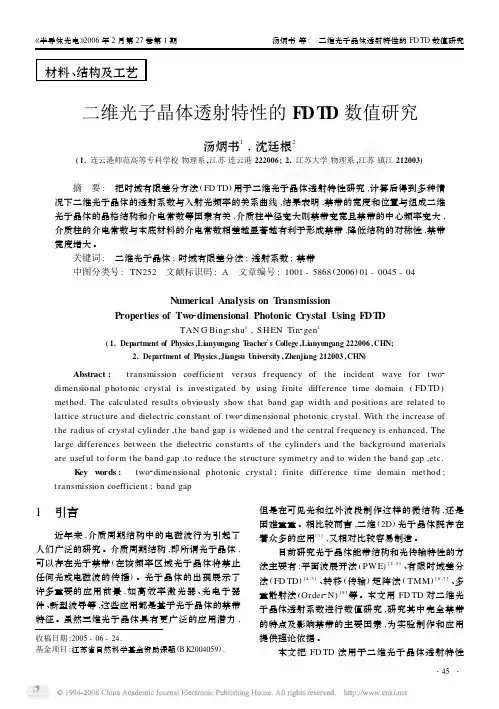

二维光子晶体透射特性的FDTD数值研究
