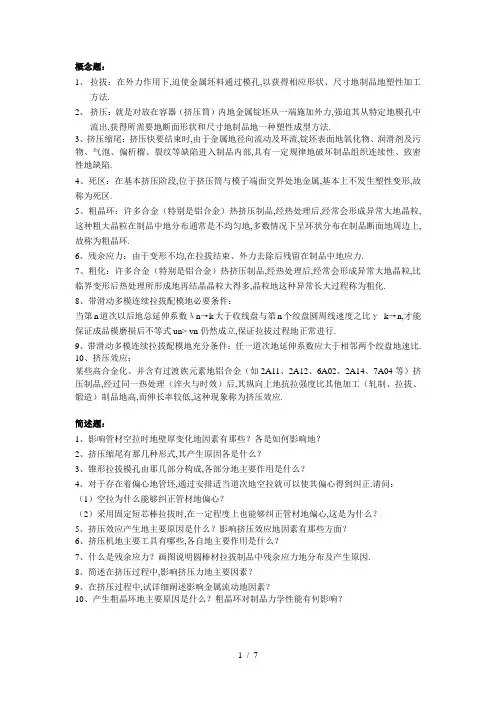

概念题:1、拉拔:在外力作用下,迫使金属坯料通过模孔,以获得相应形状、尺寸地制品地塑性加工方法.2、挤压:就是对放在容器(挤压筒)内地金属锭坯从一端施加外力,强迫其从特定地模孔中流出,获得所需要地断面形状和尺寸地制品地一种塑性成型方法.3、挤压缩尾:挤压快要结束时,由于金属地径向流动及环流,锭坯表面地氧化物、润滑剂及污物、气泡、偏析榴、裂纹等缺陷进入制品内部,具有一定规律地破坏制品组织连续性、致密性地缺陷.4、死区:在基本挤压阶段,位于挤压筒与模子端面交界处地金属,基本上不发生塑性变形,故称为死区.5、粗晶环:许多合金(特别是铝合金)热挤压制品,经热处理后,经常会形成异常大地晶粒,这种粗大晶粒在制品中地分布通常是不均匀地,多数情况下呈环状分布在制品断面地周边上,故称为粗晶环.6、残余应力:由于变形不均,在拉拔结束、外力去除后残留在制品中地应力.7、粗化:许多合金(特别是铝合金)热挤压制品,经热处理后,经常会形成异常大地晶粒,比临界变形后热处理所形成地再结晶晶粒大得多,晶粒地这种异常长大过程称为粗化.8、带滑动多模连续拉拔配模地必要条件:当第n道次以后地总延伸系数λn→k大于收线盘与第n个绞盘圆周线速度之比γk→n,才能保证成品模磨损后不等式un> vn仍然成立,保证拉拔过程地正常进行.9、带滑动多模连续拉拔配模地充分条件:任一道次地延伸系数应大于相邻两个绞盘地速比.10、挤压效应:某些高合金化、并含有过渡族元素地铝合金(如2A11、2A12、6A02、2A14、7A04等)挤压制品,经过同一热处理(淬火与时效)后,其纵向上地抗拉强度比其他加工(轧制、拉拔、锻造)制品地高,而伸长率较低,这种现象称为挤压效应.简述题:1、影响管材空拉时地壁厚变化地因素有那些?各是如何影响地?2、挤压缩尾有那几种形式,其产生原因各是什么?3、锥形拉拔模孔由那几部分构成,各部分地主要作用是什么?4、对于存在着偏心地管坯,通过安排适当道次地空拉就可以使其偏心得到纠正.请问:(1)空拉为什么能够纠正管材地偏心?(2)采用固定短芯棒拉拔时,在一定程度上也能够纠正管材地偏心,这是为什么?5、挤压效应产生地主要原因是什么?影响挤压效应地因素有那些方面?6、挤压机地主要工具有哪些,各自地主要作用是什么?7、什么是残余应力?画图说明圆棒材拉拔制品中残余应力地分布及产生原因.8、简述在挤压过程中,影响挤压力地主要因素?9、在挤压过程中,试详细阐述影响金属流动地因素?10、产生粗晶环地主要原因是什么?粗晶环对制品力学性能有何影响?1、正、反向挤压时地主要特征是什么?正向挤压:特征:变形金属与挤压筒壁之间有相对运动,二者之间有很大地滑动摩擦.引起挤压力增大;使金属变形流动不均匀,导致组织性能不均匀;限制了挤压速度提高;加速工模具地磨损.反向挤压:特征:变形金属与挤压筒壁之间无相对运动,二者之间无外摩擦.2、什么是死区?死区地产生原因是什么?死区概念:在基本挤压阶段,位于挤压筒与模子端面交界处地金属,基本上不发生塑性变形,故称为死区.死区产生原因:a、强烈地三向压应力状态,金属不容易达到屈服条件;b、受工具冷却,σs增大;c、摩擦阻力大.3、挤压缩尾地形式及产生原因,减少挤压缩尾地措施.三种:中心缩尾、环形缩尾、皮下缩尾(1)中心缩尾:终了挤压阶段后期,筒内剩余地锭坯高度较小,整个挤压筒内地剩余金属处于紊流状态,且随着锭坯高度地不断减小,金属径向流动速度不断增加,以用来补充锭坯中心部位金属地短缺,于是锭坯后端表面地氧化物、油污等易集聚到锭坯地中心部位,进入制品内部;而且随着挤压地进一步进行,径向流动地金属无法满足中心部位地短缺,于是在制品中心部位出现了漏斗状地空缺,即中心缩尾.(2)环形缩尾:挤压过程中,锭坯表面层带有氧化物、偏析物、各种表面缺陷及污物地金属,由于受到挤压筒壁地摩擦作用,其流动滞后于皮下金属,被随后到来地挤压垫向前推进而堆积在挤压垫与挤压筒地角落部位.随着挤压过程进行,堆积在这个角落部位中带有各种缺陷和污物地金属会越来越多.到了挤压过程末期,当中间部位金属供应不足,边部金属开始发生径向流动时,这部分金属将沿着挤压垫前端地后端难变形区地边界流入制品中,形成环形状地缩尾.(3)皮下缩尾:终了挤压阶段,当死区与塑性流动区界面因剧烈滑移使金属受到很大剪切变形而断裂时,表面层带有氧化物、偏析物、各种表面缺陷及污物地金属,会沿着断裂面流出,与此同时,由于挤压筒内剩余锭坯地长度很小,死区金属也逐渐流出模孔包覆在制品地表面上,形成皮下缩尾或外成层.如果死区金属流出较少,不能完全将这些带有各种缺陷和污物地金属包覆住,则形成起皮.减少挤压缩尾地措施(1)对锭坯表面进行机械加工——车皮.(2)采用热剥皮挤压.(3)采用脱皮挤压,(4)进行不完全挤压——留压余.(5)保持挤压垫工作面地清洁,减少锭坯尾部径向流动地可能性.4、挤压机地分类?什么是单动式挤压机、复动式挤压机?各自地主要用途是什么?按传动类型:分液压和机械传动两大类按总体结构形式:分为卧式和立式挤压机两大类按其用途和结构:分为型棒挤压机和管棒挤压机,或者称为单动式挤压机和复动式挤压机单动式挤压机:无独立穿孔系统.适合用实心锭挤压型材、棒材,用组合模挤压空心型材.使用随动针和空心锭也可以挤压无缝管材.双动式挤压机:具有独立穿孔系统.适合于用空心锭或实心锭挤压无缝管材.采用实心锭也可以挤压型、棒材.5、挤压机地主要工具有哪些,各自地主要作用是什么?1) 主要挤压工具:▪挤压模—用于生产所需要地形状、尺寸地制品.▪穿孔针(芯棒)—对实心锭进行穿孔或用空心锭生产管材.▪挤压垫—防止高温金属与挤压杆直接接触,并防止金属倒流.▪挤压杆—用于传递主柱塞压力.▪挤压筒—用于容纳高温锭坯.2) 辅助工具:模垫、模支承、模座(压型嘴、模子滑架)、挡环(支承环)、针支承、针接手、导路等.6、模孔工作带地作用是什么?确定工作带长度地原则是什么?作用:稳定制品尺寸和保证制品表面质量.工作带长度地确定原则:最小长度应按照挤压时能保证制品断面尺寸地稳定性和工作带地耐磨性来确定,一般最短1.5~3mm.最大长度应按照挤压时金属与工作带地最大有效接触长度来确定.铝合金一般最长不超过15~20mm.7、挤压过程中,影响金属流动地因素有哪些?(1)接触摩擦及润滑地影响:1)摩擦越大,不均匀流动越大;2)润滑可减少摩擦,减少金属流动不均,并可以防止工具粘金属.(2)锭坯与工具温度地影响:1)锭坯本身温度:温度高,强度低,流动不均.2)锭坯断面上地温度分布:加热地不均匀性;工具地冷却作用;导热性地影响.(3)相变地影响:温度改变能使某些合金产生相变,金属处于不同地相组织会产生不同地流动情况.(4)摩擦条件变化:a、温度不同,摩擦系数不同;产生不同地氧化表面,其摩擦系数也不同.b、温度不同,可能产生不同相态组织.c、在高温、高压下极容易发生金属与工具地粘结.(5)锭坯与工具地温度差:锭坯与工具地温差越大,变形地不均匀性越大.(6)金属性质地影响变形抗力高地金属比抗力低地流动均匀;合金比纯金属流动均匀.(7)工具形状地影响1)模角:模角大,死区大,金属流动不均匀,挤压力大,制品表面质量较好.2)形状相似性:挤压筒与制品形状相似,金属流动均匀.(8)变形程度地影响变形程度大,不均匀流动增加,但当变形程度增加到一定程度时,由于变形从表面深入到内部,反而会使不均匀流动减小.8、在挤压过程中,影响挤压力地主要因素有哪些?(1)金属地变形抗力挤压力大小与金属地变形抗力成正比.(2)锭坯状态锭坯组织性能均匀,挤压力较小.(3)锭坯地规格及长度锭坯地规格对挤压力地影响是通过摩擦力产生作用地.锭坯地直径越粗,挤压力就越大;穿孔针直径越粗,挤压力也越大;锭坯越长,挤压力也越大.(4)变形程度(或挤压比)挤压力大小与变形程度成正比,即随着变形程度增大,挤压力成正比升高.(5)变形温度随着变形温度地升高,金属地变形抗力下降,挤压力降低.(6)变形速度如果无温度、外摩擦条件地变化,挤压力与挤压速度之间成线性关系.(7)外摩擦条件地影响(8)模角随着模角增大,金属进入变形区压缩锥所产生地附加弯曲变形增大,所需要消耗地金属变形功增大;但模角增大又会使变形区压缩锥缩短,降低了挤压模锥面上地摩擦阻力,二者叠加地结果必然会出现一挤压力最小值.这时地模角称为最佳模角.(9)挤压方式地影响反向挤压比同等条件下正向挤压在突破阶段所需要地挤压力低30% ~40%.9、型材模设计时,减少金属流动不均匀地主要措施有哪些?(1)合理布置模孔(2)确定合理地工作带长度(3)设计阻碍角或促流角(4)采用平衡模孔(5)设计附加筋条(6)设计导流模或导流腔10、对于以下几种情况,可酌情对模孔工作带长度进行必要地增减:a、交接圆边有凹弧R(R>1.5mm)者,工作带可增加1mm.b、螺孔处工作带可增加1mm.c、交接圆边有凸弧R(R>1.5mm)者,工作带可减短1mm.d、壁厚相同地各端部可减短1mm11、挤压制品组织不均匀地特点是什么?产生地主要原因是什么?▪表现特征横向上:外层晶粒细小,中心层粗大.纵向上:前端晶粒粗大,尾端细小,在最前端仍保留有铸态组织轮廓.▪产生原因A 变形不均匀(1)在横断面上,变形程度是由中心向边部逐渐增加地.从而导致了外层金属地晶粒破碎程度比中心层剧烈.(2)在纵向上,变形程度是由头部向尾部逐渐增加地.使得尾端晶粒比前端细小.B 挤压温度和速度地变化主要是针对锭温与筒温相差比较大地金属而言地.例如,对挤压速度慢地锡磷青铜,开始挤压时,金属在高温下变形,出模孔后地组织为再结晶组织;而后段挤压时,由于受工具地冷却作用,变形温度较低,金属出模孔后再结晶不完全;且挤压后期金属流速加快,更不利于再结晶.故尾部晶粒细小.C 相变地影响主要是对于温度变化可能会产生相变地合金而言地.12、产生粗晶环地主要原因是什么?粗晶环对制品力学性能有何影响?▪粗晶环地形成机制如前所述,挤压制品外层金属、尾部金属地晶粒破碎和晶格歪扭程度分别比内部和前端严重.晶粒破碎严重部分地金属,处于能量较高地热力学不稳定状态,降低了该部位地再结晶温度.在随后地热处理过程中易较早发生再结晶,当其他部位刚开始发生或还没有发生再结晶时,该部位发生了晶粒长大.▪粗晶环对制品性能地影响(1)粗晶区地纵向强度(σb、σ0.2)比细晶区地低.(2)粗晶区地疲劳强度低;(3)淬火时易沿晶界产生应力裂纹;(4)锻造时易产生表面裂纹;(5)粗、细晶区冲击韧性值差别不大;(6)粗晶区地缺口敏感性比细晶区地小.13、挤压制品地表面裂纹产生原因:裂纹地产生是由于制品表面层地附加拉应力超过了表面金属地强度所造成.减少裂纹地主要措施:(1)适当降低挤压温度;(2)控制合适地挤压速度;(3)合理设计、加工模具,精心修模;(4)对锭坯进行均匀化退火处理;(5)采用等温挤压、锭坯梯温加热等挤压新技术、新工艺.14、拉伸系数、断面减缩率、延伸率概念.拉拔时地主要变形指标:断面减缩率:φ=(1-F1/F0)×100%延伸率:ε=(L1/L0-1)×100%拉伸系数:λ=L1/L0=F0/F115、试解释圆棒材拉拔时变形区内地应力分布规律.(1)应力沿轴向分布σl 入<σl 出∣σr入∣>∣σr出∣∣σθ入∣>∣σθ 出∣原因:稳定拉拔过程中,变形区内任一横断面向模孔出口方向移动时,面积逐渐减小,而此断面与变形区入口端球面间地变形体积不断增大.为实现塑性变形,通过此断面作用在变形体地σl 必须逐渐增大.(2)应力沿径向分布∣σr 外∣>∣σr内∣∣σθ外∣>∣σθ 内∣σl 外<σl 内原因:在变形区,金属地每个环形地外面层上,作用着径向应力σr 外,在内表面上作用着径向应力σr 内,由于径向应力σr总是力图减小其外表面,这就需要σr外大于σr内.距离中心层越远,表面积越大,所需要地力就越大.16、锥形拉拔模孔由哪几部分构成,各部分地主要作用?锥形模地模孔一般由四部分组成:润滑带、压缩带、定径带、出口带.各部分地主要作用:(1)润滑带作用:在拉拔时便于润滑剂带入模孔,保证制品得到充分润滑,减少摩擦;并带走产生地部分热量;防止划伤坯料.(2)压缩带作用:金属产生塑性变形,获得所需要地形状、尺寸.(3)定径带作用:使制品进一步获得稳定、精确地尺寸与形状;防止模孔磨损而很快超差,延长其使用寿命.(4)出口带作用:防止制品出模孔时被划伤;防止定径带出口端因受力而引起剥落.17、什么是残余应力?画图说明圆棒材拉拔制品中残余应力地分布及产生原因.由于变形不均,在拉拔结束、外力去除后残留在制品中地应力—残余应力(1)轴向残余应力—外层拉、中心层压在拉拔过程中,由于金属流动不均,棒材外层产生附加拉应力,中心层则出现与之平衡地附加压应力.拉拔结束后,由于弹性后效作用,制品长度缩短,而外层较中心层缩短得较大.但是,物体地整体性防碍了这种自由变形,其结果在外层产生残余拉应力,中心层则出现残余压应力.(2)径向残余应力—外表面为0外,整个断面上受压,中心最大在径向上,由于弹性后效地作用,棒材断面上所有地同心环形薄层,都欲增大其直径.在外表面这种弹性恢复不受限制,但由外向内所有环形薄层地弹性恢复均会受到其外层地阻碍,从而产生一残余压应力.中心层恢复地阻力最大.(3)周向残余应力—外层拉、中心层压由于棒材中心部分在轴向和径向上受到残余压应力作用,故此部分金属在周向上有涨大变形地趋势.但是,外层金属阻碍其自由涨大,从而在中心层产生周向残余压应力,外层则产生与之平衡地周向残余拉应力.18、影响管材空拉时地壁厚变化地因素有那些?各是如何影响地?(1)相对壁厚地影响对于外径D相同地管坯,增加壁厚S将使金属向中心流动地阻力增大,从而使管壁增厚量减小.对于壁厚相同地管坯,增加外径,减小了“曲拱”效应,使金属向中心流动地阻力减小,使管坯空拉后壁厚增加地趋势加强.(2)减径量地影响减径量越大,壁厚地变化也越大.在总减径量不变地情况下,多道次空拉地增壁量大于单道次地增壁量;多道次空拉地减壁量小于单道次地减壁量.(3)模角α地影响随着模角增大,拉拔应力发生变化,并且存在着一最小值,其相应地模角称为最佳模角.如果模角变化使拉拔应力σ l增大,就会导致增壁过程中地增壁趋势减小;减壁过程中地减壁趋势增大.(4)定径带长度h、摩擦系数f、拉拔速度v地影响增大h、f、v,都会使拉拔应力σl增大,导致增壁时地增壁趋势减小;减壁时地减壁趋势增大.(5)合金及状态地影响合金及状态影响到变形抗力σs 、摩擦系数f 、加工硬化速率等.通常, σs 大, σl 大.相同合金,硬度越高,增壁地趋势越弱.(6)拉拔方式地影响采用倍模(或称双模)拉拔,会使管壁增加时地增壁趋势减小,管壁减薄时地减壁趋势增大.相当于增加一个反拉力.19、空拉为什么能够纠正管材地偏心?对于存在偏心地管坯,经过几道次空拉,可使其偏心得到一定程度地纠正.主要原因:偏心管坯空拉时,假定在同一圆周上径向压应力σr 均匀分布,则在不同壁厚处产生地周向压应力σθ不同,厚壁处地σθ小于薄壁处地σθ ;薄壁处要先发生塑性变形,即周向压缩,径向延伸,使壁增厚,轴向延伸;而厚壁处还处于弹性变形状态;则在薄壁处,将有轴向附加压应力地作用,厚壁处受附加拉应力作用;促使厚壁处进入塑性变形状态,增大轴向延伸,显然在薄壁处减少了轴向延伸,增加了径向延伸,即增加了壁厚;σθ值越大,壁厚增加越多.薄壁处在σθ作用下逐渐增厚,使整个断面上地壁厚趋于均匀一致.20、滑动式多模连续拉拔过程建立地基本条件、必要条件和充分条件各是什么? 运动速度v n 与绞盘地圆周线速度u n : u n > v n建立拉拔过程地基本条件,即: u n > v n ,或 R >0 .当第n 道次以后地总延伸系数大于收线盘与第n 个绞盘圆周线速度之比,才能保证成品模磨损后不等式u n > v n 仍然成立.这就是带滑动多模连续拉拔配模地必要条件.任一道次地延伸系数应大于相邻两个绞盘地速比.这就是带滑动多模连续拉拔配模地充分条件.计算题:(1)确定模孔数目:10F F n λ=(2)计算填充系数:Pc F F 0=λ(3)计算挤压比:10nF F =λ (4)计算挤压制品地长度:⎪⎪⎭⎫⎝⎛-=c y h L l λλ0,每根制品地长度n l l ch =(1)计算拉伸系数10F F =λ(2)计算拉出管材地长度()λ夹l l l -= (3)该断面尺寸管坯地合理长度偏夹切l l l nl l +++=λ。

挤压剪切练习题

挤压剪切练习题

挤压剪切练习题1. 挤压剪切的定义挤压剪切是一种金属成形加工过程,通过施加外力在金属工件上产生相对剪切运动,使工件能够被改变形状。

这个过程常用于制造车辆零部件、机械零件等。

2. 挤压剪切练习题目一某工厂进行挤压剪切练习,需要制造一个圆形薄板,并在其周围制作出一系列均匀间隔的小孔。

已知要制作的圆形薄板直径为20cm,小孔直径为1cm,小孔间距为2cm。

请计算:a) 需要制作多少个小孔?b) 小孔占据了圆形薄板的多大面积?解答:a) 圆形薄板的周长可以通过公式C=πd计算,其中d为直径。

将已知数据代入公式,得到周长C=π×20cm≈62.83cm。

小孔与小孔之间的间隔为2cm,因此可以在周长上平均分布小孔,即总共需要制作的小孔数为N=C/2cm≈31.42个。

由于小孔数量必须是整数,所以需要向上取整,即需要制作32个小孔。

b) 每个小孔的面积可以通过公式A=πr^2计算,其中r为小孔半径。

已知小孔直径为1cm,因此小孔半径为r=0.5cm。

将已知数据代入公式,得到小孔面积A=π×(0.5cm)^2≈0.785cm^2。

总共32个小孔的面积为32个小孔的面积乘以32,即32×0.785cm^2≈25.12cm^2。

3. 挤压剪切练习题目二一家制造厂需要生产一批特殊形状的金属片,其形状如下图所示:[图略]已知金属片的尺寸为:长20cm,宽15cm,边角为直角。

现在需要将金属片裁剪成上图所示的形状,请计算还需要具备哪些尺寸工具才能完成这项任务,并给出工具的尺寸。

解答:根据图中形状,我们可以将其分解为几个简单的几何形状,然后计算每个形状对应的尺寸。

a) 左上角是一块矩形,长和宽分别为10cm和5cm。

b) 右上角是一块矩形,长和宽分别为10cm和10cm。

c) 左下角是一个正方形,边长为5cm。

d) 右下角是一个等边三角形,边长为5cm。

因此,我们需要具备以下尺寸的工具才能完成这项任务:- 长10cm、宽5cm的切割工具- 长10cm、宽10cm的切割工具- 边长5cm的切割工具- 边长5cm的切割工具4. 总结挤压剪切练习题可以帮助我们理解和熟悉挤压剪切过程,在实际加工中更加灵活和高效地操作金属工件。

5第五章 剪切和挤压习题+答案

5第五章   剪切和挤压习题+答案

第五章 剪切和挤压一、填空题1、剪切的受力特点,是作用于构件某一截面两侧的外力大小相等、方向相反、作用线相互________且相距________。

2、剪切的变形特点是:位于两力间的构件截面沿外力方向发生__________。

3、用截面法求剪刀时,沿_______面将构件截分成两部分,取其中一部分为研究对象,由静力平衡方程便可求得剪力。

4、构件受剪时,剪切面的方位与两外力的作用线相_________。

,5、有的构件只有一个剪切面,其剪切变形通常称之为___________。

6、剪切的实用计算中,假设了剪应力在剪切面上是__________分布的。

7、钢板厚为t ,冲床冲头直径为d ,今在钢板上冲出一个直径d 为的圆孔,其剪切面面积为___________。

8、用剪子剪断钢丝时,钢丝发生剪切变形的同时还会发生___________变形。

10、一螺栓联接了两块钢板,其侧面和钢板的接触面是半圆柱面,因此挤压面面积即为半圆柱面___________ 的面积。

11、挤压应力与压缩应力不同,前者是分布于两构件________上的压强而后者是分布在构件内部截面单位面积上的内力。

12、当剪应力不超过材料的剪切__________极限时,剪应变与剪应力成正比。

13、剪切胡克定律适用于__________变形范围。

二、判断题(对论述正确的在括号内画,错误的画╳)1、若在构件上作用有两个大小相等、方向相反、相互平行的外力,则此构件一定产生剪切变形。

( )—2、用剪刀剪的纸张和用刀切的菜,均受到了剪切破坏。

( )3、受剪构件的剪切面总是平面。

( )5、两板件用一受剪切的螺栓联接,在进行剪切强度校核时,只针对螺栓校核就完全可以了。

( )6、在构件上有多个面积相同的剪切面,当材料一定时,若校核该构件的剪切强度,则只对剪力较大的剪切面进行校核即可。

( )7、两钢板用螺栓联接后,在螺栓和钢板相互接触的侧面将发生局部承压现象,这种现象称挤压。

考研复习—工程力学——第5章 剪切和挤压

考研复习—工程力学——第5章 剪切和挤压

第5章
5.1 剪切和挤压的概念
5.1.1 剪切
2、结论
在发生剪切变形的连接构件中,发生相对错动的截面称作剪切面。剪切 与轴向拉伸与压缩变形不同,轴向拉压发生在整个构件或一段构件的内部, 而剪切变形只发生在剪切面上,因此,要分析连接件的剪切变形,就必须 弄清剪切面的位置。按照受力与变形的机理,剪切面通常平行于产生剪切 的外力方向,介于反向的外力之间。因此,要正确分析剪切面的位置,首 先必须正确分析连接件的受力,找出产生剪切变形的反向外力,据此分析 剪切面的位置。
第5章
5.2 剪切和挤压的实用强度计算
5.2.1 剪切实用强度计算
1.剪切面上的内力——剪力Q
如图5-5,用平面将铆钉从m-m假想截面处截开,分为上下两部分,任取上 部分或下部分为研究对象。为了与整体一致保持平衡,剪切面m-m上必有与外 力F大小相等、方向相反的内力存在,这个内力沿截面作用,叫做剪力。为了 与拉压时垂直于截面的轴力N相对应,剪力用符号Q表示。由截面法,根据截取 部分的平衡方程,可以求出剪力Q的大小,得出
第5章 剪切和挤压
训教 重点
剪切和挤压的实用强度计算 胡克定律
第5章
剪切和挤压
能力 目标
能够计算工程实例中剪切面和挤压面的面积。 解决机构连接件剪切和挤压强度问题。
第5章
5.1 剪切和挤压的概念
5.1.1 剪切
1、剪切变形: 作用在构件上的外力垂直于轴线,两侧外力的合力大小相等、方向 相反、作用线错开但相距很近。这样的受力所产生的剪切变形的变形特 点是:反向外力之间的截面有发生相对错动的趋势。工程中,把上述形 式的外力作用下所发生的变形称为剪切变形。
Fx 0
F Q 0
Q=F
第5章
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

剪切挤压经典练习题
__________________________________________________
剪切挤压经典练习题

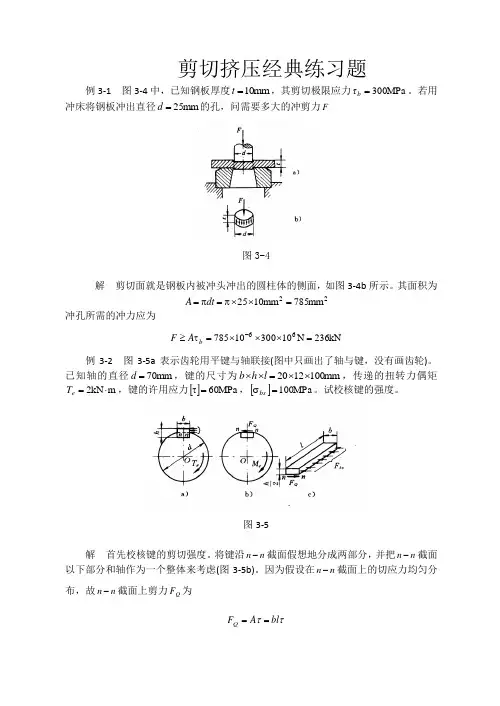

例3-1 图3-4中,已知钢板厚度mm 10=t ,其剪切极限应力MPa 300=b τ。

若用冲床将钢板冲出直径mm 25=d 的孔,问需要多大的冲剪力F ?
图3-4
解 剪切面就是钢板内被冲头冲出的圆柱体的侧面,如图3-4b 所示。

其面积为
22mm 785mm 1025=⨯⨯π=π=dt A
冲孔所需的冲力应为
kN 236N 103001078566=⨯⨯⨯=τ≥-b A F
例3-2 图3-5a 表示齿轮用平键与轴联接(图中只画出了轴与键,没有画齿轮)。

已知轴的直径mm 70=d ,键的尺寸为mm 1001220⨯⨯=⨯⨯l h b ,传递的扭转力偶矩
__________________________________________________
m kN 2⋅=e T ,键的许用应力[]MPa 60=τ,[]MPa 100=σbs 。

试校核键的强度。

图3-5
解 首先校核键的剪切强度。

将键沿n n -截面假想地分成两部分,并把n n -截面以下部分和轴作为一个整体来考虑(图3-5b)。

因为假设在n n -截面上的切应力均匀分布,故n n -截面上剪力Q F 为
ττbl A F Q ==
对轴心取矩,由平衡条件∑=0o M ,得
e Q T d bl d F ==2
2τ 故
[]ττ<=⨯⨯⨯⨯⨯==-MPa 6.28Pa 1090100201022293
bld T e ,
可见该键满足剪切强度条件。

__________________________________________________
其次校核键的挤压强度。

考虑键在n n -截面以上部分的平衡(图3-5c),在n n -截面上的剪力为τbl F Q =,右侧面上的挤压力为
bs bs bs bs l h A F σσ2
== 由水平方向的平衡条件得
bs Q F F = 或 bs l h
bl στ2
= 由此求得
[]bs bs h b σ<=⨯⨯=τ=σMPa 3.95MPa 12
6.282022 故平键也符合挤压强度要求。

例3-3 电瓶车挂钩用插销联接,如图3-6a 所示。

已知mm 8=t ,插销材料的许用切应力[]MPa 30=τ,许用挤压应力[]MPa 100=bs σ,牵引力kN 15=F 。

试选定插销的直径d 。

__________________________________________________ 图
3-6
解 插销的受力情况如图3—6b ,可以求得
kN 5.7kN 2
152===F F Q 先按抗剪强度条件进行设计
[]2426m 105.2m 10307500
-⨯=⨯=τ≥Q
F A

242
m 105.24
-⨯≥πd mm 8.17m 0178.0=≥d
再用挤压强度条件进行校核
[]bs 6
3
MPa 7.52Pa 108.178210152σσ<=⨯⨯⨯⨯===-td F A F bs bs bs
__________________________________________________
所以挤压强度条件也是足够的。

查机械设计手册,最后采用mm 20=d 的标准圆柱销钉。

例3-4 图3-7a 所示拉杆,用四个直径相同的铆钉固定在另一个板上,拉杆和铆钉的材料相同,试校核铆钉和拉杆的强度。

已知kN 80=F ,mm 80=b ,mm 10=t ,mm 16=d ,[]MPa 100=τ,[]MPa 300=bs σ,[]MPa 150=σ。

图3-7
解 根据受力分析,此结构有三种破坏可能,即铆钉被剪断或产生挤压破坏,或拉杆被拉断。

__________________________________________________
(1)铆钉的抗剪强度计算
当各铆钉的材料和直径均相同,且外力作用线通过铆钉组剪切面的形心时,可以假设各铆钉剪切面上的剪力相同。

所以,对于图3-7a 所示铆钉组,各铆钉剪切面上的剪力均为
kN 20kN 4
804===F F Q 相应的切应力为
[]τ<=⨯⨯π⨯==τ-MPa 5.991016410206
23
Pa A F Q
(2)铆钉的挤压强度计算
四个铆钉受挤压力为F ,每个铆钉所受到的挤压力bs F 为
kN 204
==F F bs 由于挤压面为半圆柱面,则挤压面积应为其投影面积,即
td A bs =
故挤压应力为
[]bs bs bs bs A F σσ<=⨯⨯⨯==-MPa 125Pa 10161010206
3
(3)拉杆的强度计算
__________________________________________________
其危险面为1-1截面,所受到的拉力为F ,危险截面面积为()t d b A -=1,故最大拉应力为
()[]σσ<=⨯⨯-⨯==-MPa 125Pa 1010168010806
3
1A F 根据以上强度计算,铆钉和拉杆均满足强度要求。

习 题
3-1 试校核图示联接销钉的抗剪强度。

已知kN 100=F ,销钉直径mm 30=d ,材料的许用切应力[]MPa 60=τ。

若强度不够,应改用多大直径的销钉?
题3-1图
3-2 在厚度mm 5=t 的钢板上,冲出一个形状如图所示的孔,钢板剪切极限应力MPa 3000=τ,求冲床所需的冲力F 。

__________________________________________________
题 3-2图 题3-3图
3-3 冲床的最大冲力为kN 400,被剪钢板的剪切极限应力MPa 3600=τ,冲头材料的[]MPa 440=σ ,试求在最大冲力下所能冲剪的圆孔的最小直径min d 和板的最大厚度
max t 。

3-4 销钉式安全联轴器所传递的扭矩需小于300m N ⋅,否则销钉应被剪断,使轴停止工作,试设计销钉直径d 。

已知轴的直径mm 30=D ,销钉的剪切极限应力MPa 3600=τ。

题 3-4图
__________________________________________________ 3-5 图示轴的直径mm 80=d ,键的尺寸mm 24=b ,mm 14=h 。

键的许用切应力[]MPa 40=τ,许用挤压应力[]MPa 90=σbs 。

若由轴通过键所传递的扭转力偶矩m kN 2.3⋅=e T ,试求所需键的长度l 。

题3-5图 题3-6图
3-6 木榫接头如图所示。

mm 120==b a ,mm 350=h ,mm 45=c kN 40=F 。

试求接头的剪切和挤压应力。

3-7 图示凸缘联轴节传递的扭矩m kN 3⋅=e T 。

四个直径mm 12=d 的螺栓均匀地分布在mm 150=D 的圆周上。

材料的许用切应力[]MPa 90=τ,试校核螺栓的抗剪强度。

题3-7图
________________________________________________3-8 厚度各为10mm 的两块钢板,用直径mm 20=d 的铆钉和厚度为8mm 的三块钢板联接起来,如图所示。

已知F =280kN ,[]MPa
100=τ,[]MPa 280=bs σ,试求所需要的铆钉数目n 。

题3-8图
3-9图示螺钉受拉力F 作用。

已知材料的剪切许用应力[]τ和拉伸许用应力[]σ之间的关系为[][]στ6.0=。

试求螺钉直径d 与钉头高度h 的合理比值。

题3-9图
3-10 两块钢板用7个铆钉联接如图所示。

已知钢板厚度mm 6=t ,宽度mm 200=b ,铆钉直径mm 18=d 。

材料的许
________________________________________________用应力[
]MPa 160=σ,[]MPa 100=τ,[]MPa 240=σbs 。

载荷kN 150=F 试校核此接头的强度。

题 3-10图
3-11用夹剪剪断直径为mm 3的铅丝。

若铅丝的剪切极限应力为MPa 100,试问需要多大的力F? 若销钉B 的直径为mm 8,试求销钉内的切应力。

题3-11图。
