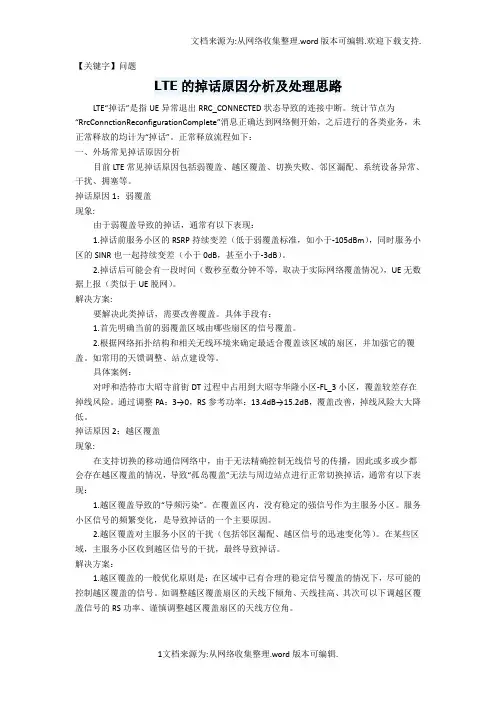

【问题】LTE的掉话原因分析及处理思路加精值得收藏
【关键字】问题LTE的掉话原因分析及处理思路LTE“掉话”是指UE异常退出RRC_CONNECTED状态导致的连接中断。
统计节点为“RrcConnctionReconfigurationComplete”消息正确达到网络侧开始，之后进行的各类业务，未正常释放的均计为“掉话”。
正常释放流程如下：一、外场常见掉话原因分析目前LTE常见掉话原因包括弱覆盖、越区覆盖、切换失败、邻区漏配、系统设备异常、干扰、拥塞等。
掉话原因1：弱覆盖现象:由于弱覆盖导致的掉话，通常有以下表现：1.掉话前服务小区的RSRP持续变差（低于弱覆盖标准，如小于-105dBm），同时服务小区的SINR也一起持续变差（小于0dB，甚至小于-3dB）。
2.掉话后可能会有一段时间（数秒至数分钟不等，取决于实际网络覆盖情况），UE无数据上报（类似于UE脱网）。
解决方案:要解决此类掉话，需要改善覆盖。
具体手段有：1.首先明确当前的弱覆盖区域由哪些扇区的信号覆盖。
2.根据网络拓扑结构和相关无线环境来确定最适合覆盖该区域的扇区，并加强它的覆盖。
如常用的天馈调整、站点建设等。
具体案例：对呼和浩特市大昭寺前街DT过程中占用到大昭寺华隆小区-FL_3小区，覆盖较差存在掉线风险。
通过调整PA：3→0，RS参考功率：13.4dB→15.2dB，覆盖改善，掉线风险大大降低。
掉话原因2：越区覆盖现象:在支持切换的移动通信网络中，由于无法精确控制无线信号的传播，因此或多或少都会存在越区覆盖的情况，导致“孤岛覆盖”无法与周边站点进行正常切换掉话，通常有以下表现：1.越区覆盖导致的“导频污染”。
在覆盖区内，没有稳定的强信号作为主服务小区。
服务小区信号的频繁变化，是导致掉话的一个主要原因。
2.越区覆盖对主服务小区的干扰（包括邻区漏配、越区信号的迅速变化等）。
在某些区域，主服务小区收到越区信号的干扰，最终导致掉话。
解决方案：1.越区覆盖的一般优化原则是：在区域中已有合理的稳定信号覆盖的情况下，尽可能的控制越区覆盖的信号。
掉话问题分类整理 包含原理说明并结合具体问题分析.PDF
无线链路失败原理1) 下行无线链路失败在正常的业务保持阶段，如果检测到来自L1层的连续N313次“out of sync”指示，则认为下行失步。
UE 启动定时器T313。
如果在T313时间内，检测到连续N315次“in sync”则认为下行同步，则停止定时器T313。
否则将认为下行无线链路失败，UE 将进行小区搜索过程，在搜到小区后，UE 将在目标小区上进行cellupdate ，如果小区更新成功，则该次下行无线链路失败得到挽救。
3GPP 规范里约束的下行失步检测窗窗长为160ms ，且监测机制较为严格；而同步监测机制较为宽松，同步检测窗的大小为一个TTI 或者是160ms 。
需要指出的是监测窗的滑动步长是由各个终端厂家自行实现的，下面以某厂家终端为例：UE 侧采用滑窗方式，监测窗窗长为160ms ，滑动步长为10ms 。
由此，UE 收到第一个下行失步指示到UE 上发Cell Update 的时间为：160ms+（N313-1）*10ms+T313+小区搜索的时间（正常情况在2ｓ左右），如下图所示当N313配置为20，N315设为4，T313设为5s 时，整个时间的长度大约7350ms 。
图1 上行无线链路、下行无线链路失步时间计算2) 上行无线链路失败3GPP 协议规定，在业务保持阶段，Node B 高层收到物理层上报的连续N_OUTSYNC_IND个失步指示后，将启动T_RLFAILURE ，在此期间如果收到连续N_SYNC_IND 个同步状态指示，Node B 将停止并复位T_RLFAILURE ，如果T_RLFAILURE 超时，物理层向高层汇报失步。
在实际的运行过程中，基站对于上行失步也是如此操作的，Node B 对于物理层两个连续同步指示间的时间间隔为160ms ，那么上行方向，Node B 如果收到连续“同步信息_连续保密仅供中国移动学员内部使用失步指示”个outofsync ，则认为上行失步，并启动“同步信息_无线链路失败定时器”，在该定时器期间，如果未收到连续“同步信息_连续同步指示”个insync ，则Node B 认为上行无线链路失败，向RNC 上发“Radio link failure indication ”，并且停发下行数据，RNC 启动“收到RL 失败等待定时器”，在该定时器超时前，如果未收到“Radio link restore ”则RNC 释放链路，并记为无线链路失败的掉话。

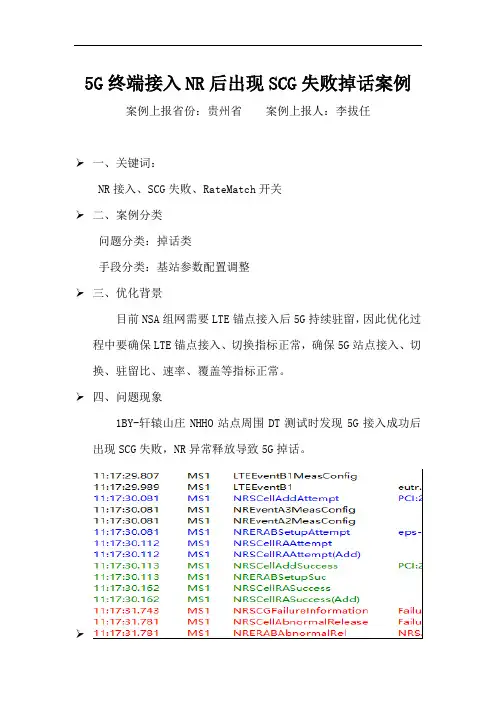

5G终端接入NR后出现SCG失败掉话案例
5G终端接入NR后出现SCG失败掉话案例案例上报省份：贵州省案例上报人：李拔任➢一、关键词：NR接入、SCG失败、RateMatch开关➢二、案例分类问题分类：掉话类手段分类：基站参数配置调整➢三、优化背景目前NSA组网需要LTE锚点接入后5G持续驻留，因此优化过程中要确保LTE锚点接入、切换指标正常，确保5G站点接入、切换、驻留比、速率、覆盖等指标正常。
➢四、问题现象1BY-轩辕山庄NHHO站点周围DT测试时发现5G接入成功后出现SCG失败，NR异常释放导致5G掉话。
➢五、原因分析通过Probe信令观察，发现锚点与5G正常接入后出现信令SCGFailureInformationNR（SCG失败），对应事件为NRSCGFailureInformation FailureType：rlc-maxnumretx（失败原因为rlc最大重传次数）初步怀疑是小区干扰较大导致重传次数增加超过最大次数：观察小区的RSRP和SINR指标，发现小区RSRP正常，小区的SSB SINR和CSI SINR均不算差。
RSRP有-83dBm，SSB SINR为9.88.●排除空口质量问题，怀疑是小区的RLC重传次数配置过低。
通过后台小区参数配置核查，发现小区的RLC AM模式重传次数均为基准值，并未设置太低，问题未解决。
●对log继续分析并核查轩辕山庄站点前一天DT数据发现切换及接入均正常，核查在正常与问题出现期间修改过的参数发现，该期间仅修改RateMAtch开关，修改方法为：RateMatch4个开关之前为全部打开。
修改后为只打开了TRS RateMatch开关，其余均为关闭：LST NRDUCELLPDSCHMOD NRDUCELLPDSCH修改RateMatch开关后发现仍未生效，咨询设备厂家研发后确认该参数修改后需要重新复位基站才生效，基站复位后复测正常。
➢六、解决方案修改RateMatch开关配置为单开TRS RateMatch后，对站点进行复位。
LTE的掉话原因分析及处理思路(加精,值得收藏)
LTE的掉话原因分析及处理思路LTE“掉话”是指UE异常退出RRC_CONNECTED状态导致的连接中断。
统计节点为“RrcConnctionReconfigurationComplete”消息正确达到网络侧开始，之后进行的各类业务，未正常释放的均计为“掉话”。
正常释放流程如下：一、外场常见掉话原因分析目前LTE常见掉话原因包括弱覆盖、越区覆盖、切换失败、邻区漏配、系统设备异常、干扰、拥塞等。
掉话原因1：弱覆盖现象:由于弱覆盖导致的掉话，通常有以下表现：1.掉话前服务小区的RSRP持续变差（低于弱覆盖标准，如小于-105dBm），同时服务小区的SINR也一起持续变差（小于0dB，甚至小于-3dB）。
2.掉话后可能会有一段时间（数秒至数分钟不等，取决于实际网络覆盖情况），UE无数据上报（类似于UE脱网）。
解决方案:要解决此类掉话，需要改善覆盖。
具体手段有：1.首先明确当前的弱覆盖区域由哪些扇区的信号覆盖。
2.根据网络拓扑结构和相关无线环境来确定最适合覆盖该区域的扇区，并加强它的覆盖。
如常用的天馈调整、站点建设等。
具体案例：对呼和浩特市大昭寺前街DT过程中占用到大昭寺华隆小区-FL_3小区，覆盖较差存在掉线风险。
通过调整PA：3→0，RS参考功率：13.4dB→15.2dB，覆盖改善，掉线风险大大降低。
掉话原因2：越区覆盖现象:在支持切换的移动通信网络中，由于无法精确控制无线信号的传播，因此或多或少都会存在越区覆盖的情况，导致“孤岛覆盖”无法与周边站点进行正常切换掉话，通常有以下表现：1.越区覆盖导致的“导频污染”。
在覆盖区内，没有稳定的强信号作为主服务小区。
服务小区信号的频繁变化，是导致掉话的一个主要原因。
2.越区覆盖对主服务小区的干扰（包括邻区漏配、越区信号的迅速变化等）。
在某些区域，主服务小区收到越区信号的干扰，最终导致掉话。
解决方案：1.越区覆盖的一般优化原则是：在区域中已有合理的稳定信号覆盖的情况下，尽可能的控制越区覆盖的信号。
LTE掉话问题分析及RRC连接重建触发原因
LTE掉话问题分析及RRC连接重建触发原因
一、掉话问题两类
1、异常RRC connection Release,网络设备异常。
2、RRC重建失败。
二、掉话问题具体原因：
1、弱覆盖
2、干扰
3、切换失败，邻区参数配置不正确，目标小区工作不正常（传输误码，负荷高接纳拒绝）
4、邻区漏配，无法切换
5、越区覆盖，导致参考信号污染或邻区漏配引起切换掉话。
6、拥塞，引起多项指标恶化。
7、设备异常，终端或网络设备异常。
三、RRC重建立触发的原因有如下几种情况：
（1）UE检测到无线链路失败，主要包括：上下行RLC达到最大重传次数；上/下行失步，随机接入失败等原因
（2）切换失败（包括同系统、异系统切换）
如果切换失败，UE会发起RRC重建立请求，并将重建立原因封装在RRC重建立请求消息中。
（3）底层指示完整性保护失败
由于信令的完整性保护失败发生RRC重建立，例如UE和基站的加密以及完整性保护算法不一致，这类原因不常见，通常为终端的问题。
（4）RRC重配失败
RRC重配置的目的是修改RRC连接，在如下场景会发生RRC重配置：建立、修改或者释放无线承载时；执行切换时；建立、修改或释放测量配置等。
从WCDMA跨IUR口切换失败案例谈RNC规划原则
和控制与之相连或相关的 Nod e来自B 的无线资源。 Nod e B 则完成 Iu b 接口和 U u 接口之间的数据流的转换，同 时也参与一部分无线资源管理。
2 跨 IUR口切换失败案例
图1 WCDMA接口结构
2. 1 WCDMA 接口结构介绍 WCDMA 中 的 U T RA N 包含一个 或几个无 线网络
Iu r 接 口 是 连 接 R NC 之 间 的 接 口，Iu r 接 口 是 U MTS 系统特有的接口，用于对 RA N 中移动台的移动 管理。比如在不同的 RNC 之间进行软切换时，移动台 所有数据都是通过 Iu r 接口从 正在工作的 RN C 传 到目 标 RNC。 2. 2 问题现象
某 地 优 化 测 试 中 发 现 CS 语 音 业 务 掉 话，地 点 在 跨 R NC 的 交 界 处， 现 象 是 激 活 集 中 的 信 号 比 较
1D ：最好小区变化事件，发生硬切换时上报此事件 ； 详细流程见协议 25. 413。 查 看掉 话时 测试 数据 的信 令流 程， 发现 掉话 前激 活 集中的信 号为经 过 SR NC 与 CN 侧进 行通信 的一小 区（PSC274），手 机上 报了添 加 DRN C 下 另一信 号比 较 好的 小区（PSC121）的 1A 事件，同时 SRN C 侧也 收到了此测量报告，但接下来 RNC 却没有下发激活集 更新消息，手机激活集中的信号变差，等待超时导致掉 话。此 掉话发 生在相 邻 RNC（RNC4 和 R NC3） 交界 处，这两个 R NC 是存在 IU R 口的，正常流程应该上报 1A 事件，下发激活集更新消息进行跨 IU R 口的软切换。 但实际情况是 PSC121 比 PSC274 信号好的时候也一直
对于没有 IU R 口的 R NC 间的硬切换伴随迁移，是 指原 来的 RN C 为服务 R NC（SRNC ），另外一 个切入 的 RN C 为 目 标 R NC（DRN C）， 开 始 时 是 SR NC 与 CN 间存在通信链路，当跨过 SRN C 所属的小区时，与 CN 间 的通 信链 路变 为 DRNC 和 CN 间，新的 DRNC
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
温州网络优化项目组| 技术文档1
RNC迁移失败导致掉话的分析报告
温州网络优化项目组
作者：孙瑜峰、涂小林
2010-01-06
目录
1现象 (2)
2测试及现象分析 (2)
2.1跨RNC迁移DT验证 (9)
2.1.1现象汇总和初步分析 (10)
2.2交换层面深入分析问题 (10)
2.2.1问题定位 (13)
3问题解决方案 (13)
4总结 (13)
温州网络优化项目组 | 技术文档 2
1 现象
在2009年12月24日和25日两天长呼测试过程中，现场网优发现，从机场往市区方向测试过程中，
路过汤家桥南路的时候在同一地点都产生了掉话。
2 测试及现象分析
车辆行驶方向如图所示，由瓯海大道（东南向西北行驶）右转至汤家桥路（南向北行驶），当行驶至RNC8地界时产成了掉话。
[途经RNC 4→RNC9→RNC8]
图表 1 此时刻UE 已经切至RNC9下的Nod e B,应于此刻开始SRNC 重定位
温州网络优化项目组 | 技术文档
3
SRNC 向CN 上发了Relocation Required ，迁移种类为静态迁移：RelocationType = ue-not-involved
Relocation Required 要求由RNC4（RNC 标识为2374）迁移至RNC9（RNC 标识为2384）
温州网络优化项目组| 技术文档4
CN向SRNC下发了Relocation Preparation Failure消息，迁移失败。
温州网络优化项目组| 技术文档
5 UE在RNC9内正常切换，由Iur口的配合，AMR语音长呼没有因此受到影响
车辆行驶至RNC9—RNC8交界处时，UE不停地通过measurementReport(UL_DCCH)上报1a事件，要求添
温州网络优化项目组 | 技术文档
6
加RNC8的小区温州质检大楼WZW01192扰码为（220）进入激活集。
SRNC 向CN 上发了Relocation Required ，迁移种类为硬切换伴随迁移：RelocationType = ue-involved 。
Relocation Required 要求由RNC4（RNC 标识为2374）迁移至RNC8（RNC 标识为2382）
温州网络优化项目组 | 技术文档
7
CN 向SRNC 下发Relocation Preparation Failure 消息，此状态一直循环下去，直至掉话。
掉话时Txpower=-128dBm BLER=100%，rrcConnectionRelease(DL_CCCH)的
Cause
为
温州网络优化项目组 | 技术文档
8
“directedsignallingconnectionre-establishment ”
Release 消息Cause 显示Recovery on timer expiry
掉话后UE 做了location Updating,完成了位臵更新。
温州网络优化项目组| 技术文档
9
可见，此次掉话是RNC迁移（伴随跨LAC）失败，以及RNC4-RNC8的Iur接口的问题导致。
2.1跨RNC迁移DT验证
针对以上跨RNC切换失败的问题，做了以下实验（AMR语音长呼）：
RN C8→RNC9成功切换流程
测试结果：
温州网络优化项目组| 技术文档10
①RNC8至RNC9迁移成功；RNC9至RNC8迁移成功；（反复试验屡试不爽）
②RNC9至RNC4迁移失败；
③RNC6至RNC4迁移失败；
④RNC4至RNC9迁移失败；
2.1.1现象汇总和初步分析
现象总结： RNC5、RNC8、RNC9为同LAC，都是55120；
RNC4的LAC为55110，RNC6的LAC为55114；
所以RNC8→RNC9和RNC9→RNC8迁移成功，RNC6→RNC4、RNC4→RNC9、RNC9→RNC4为跨LAC迁移，所以迁移失败。
2.2交换层面深入分析问题
在交换层面，切换参数是根据目标侧查表得到的，而不是根据源侧查表得到。
如果目标侧是2G，使用目的小区查表LAIGCI得到切换参数，如果目标侧是3G，使用目的RNC-ID查RNC和NRNC表得到切换参数。
要获取目标侧信息，当源侧为本局BSC，目标侧为3G，目的RNC-ID从HANDOVER REQUIRED获取；当源侧为本局RNC，目标侧为3G，目的RNC-ID从RELOCATION REQUIRED获取。
在华为软交换设备上，获取RNC-ID后，查RNC、NRNC表，得到切换参数，根据匹配的记录在RNC还是NRNC 表，还可以确定目标侧RNC是本局的还是它局的。
如果查表成功，使用该RNC的切换参数，如果查表失败，切换被拒绝。
（RNC和NRNC的记录不能重复，因此最多只会匹配到一条记录。
）
在此次路测RNC4-RNC9-RNC8的过程中，RNC4下挂在WZMG4，RNC8、RNC9下挂在WZMG5，所以切换过程属于跨局切换。
温州网络优化项目组 | 技术文档
11
根据路测失败的信令跟踪消息，可以看到第一次RELOCATION 失败消息是在8：05
，查看RELOCATION REQUIRED 消息，得到用户源RNC 标识为2374（即RNC4），目的RNC 标识为2384（即RNC9）。
而RELOCATION_PREPARATION_FAILURE 消息内可以看到原因为“查询不到这个目标RNC ”。
温州网络优化项目组 | 技术文档
12
此时虽然RELOCATION 失败，但RNC4和RNC9之间有Iur 接口相连，因此通话不会中断。
当路测继续前进，到达RNC8和RNC9交界处时，8：16
又发起一条RELOCATION REQUIRED ，用户源RNC 标识为2374（即RNC4），目的RNC 标识为2382
（即RNC8）。
通过RELOCATION_PREPARATION_FAILURE 消息内可以看到原因仍然为“查询不到这个目标RNC ”。
RNC4和RNC8之间没有Iur 接口相连，此时发生掉话。
温州网络优化项目组| 技术文档13
2.2.1问题定位
根据失败原因，检查WZMG4的切换参数设臵，发现WZMG4的NRNC表未配臵。
后续测试RNC8→RNC9和RNC9→RNC8迁移都是在WZMG5下，因此测试正常。
RNC6→RNC4、RNC4→RNC9、RNC9→RNC4均为跨端局迁移，所以测试失败。
查询各局的NRNC表均未有相关配臵。
3问题解决方案
解决方案：在各端局上新增相邻RNC数据后，测试通过。
4总结
针对跨RNC迁移失败的问题，首先确定目标RNC是本局的还是它局的，确定出问题主要是因为跨CN 的RNC迁移失败造成，最终确定是由于CN缺少邻RNC表的定义造成。
目前该问题在网络中普遍存在，建议在核心网侧进行普查。
---结束---。
