GER系列监控系统现场投运试验项目记录(1)

一、工程概况工程名称：贵州大七孔水电站服务责任人：毕见召日期：2015.04.13二、上电前检查外观检查□√端子紧固□√输入电源检查□√电源输出检查□√三、网络组建（包括：上位机、控制器、通信管理机等）四、外部通信（包括：省调、地调、集控等重要对象）水电站监控后台系统与省调的数据传送通道为双通道通讯，分别采用串口DNP3.0规约和以太网104规约来上送数据，其中以太网通道为主通道，当主通道故障时自动切换到备用通道。

监控系统上送数据的远动机配置两台，分别与省调及地调通讯，与地调通讯规约为CDT规约。

与省调通讯的双通道中的以太网104规约通道直接与监控后台系统建立通讯，串口DNP3.0规约与后台系统中的规约转换器建立通讯，该规约转换器直接挂接在监控后台系统的以太网局域网内，属于后台系统的一部分，其数据与后台系统同步。

五、监控及同期部分微机监控系统：监控系统是由上位机微机系统，UPS不间断电源系统，GPS卫星对时系统，网络通讯系统几部分组成。

同期装置：同期分为手动同期和自动同期两种。

手动同期：是由双路电压表、双路频率表、同步表、DT1-200同步检查继电器、同期隔离变压器（对象侧、系统侧）以及切换把手组成，如果同期点在主变高压侧，系统侧隔离变压器为Y/Δ-11点接线的转角变压器。

手动同期装置的作用是通过把手切换选择，对机组频率和电压进行手动调节，实现纯手动操作的同期功能。

自动同期：是由同期装置（500C）观察电压和频率，直接下发同期命令，实现自动操作的同期功能。

A、一号机组LCU（主控单元程序版本号：）1、I/O回路测试开入□√开出□√模入□√模出□√温度□\ 时间：2、流程测试“告警”一栏应当是每个流程的每个分支在上位机上的告警均正确，方可打“√”，“静态”也是当流程的每个分支都试到后方可打“√”，“动态”当每个流程的主要分支正确方可打“√”。

紧急停机启动条件实际动作，列举：机组过速停机、水机保护紧急停机、机械过速停机。

事故停机启动条件实际动作，列举：事故低油压、轴瓦温度过高、发电机住保护动作、发电机后备保护动作。

3、手自动同期静态试验同源标定□√三相电压□√三相电流□√功率□√参数存档□4、手自动同期动态试验注：PT同源“三差”检查是指待同期的两组PT一次测通过断路器、变压器等设备连接后，检查同期装置的压差、频差、相角差是否接近于零。

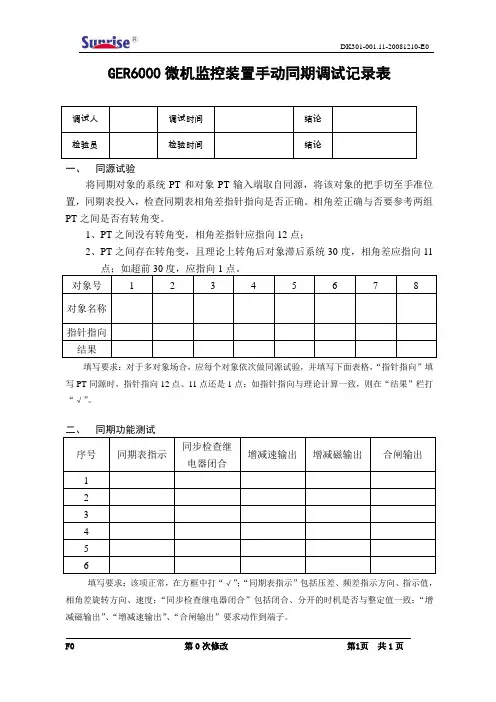

注：手动同期实验步骤：①把“自准/手准”把手切到“手动”位置②观察电压表和频率表，根据指针指示的电压差和频率差操作“f+ / f-”、“V+ / V-”把手，调节机组的频率和电压，直到电压表指示相等、频率表指示相等为止，此时压差和频差为0；③把“投入/退出”把手切到“投入”位置，观察同步表是否满足条件（频差为0，压差为0 ），当相角指针接近垂直之前（考虑导前时间），通过“合闸”把手发出合闸脉冲；④同期成功后，“投入/退出”把手切到中间位置，“自准/手准”把手切到“自准”位置。

5、现地人机界面触摸屏是运行人员最主要的操作界面之一，直接用手指触摸屏上的功能键即可进入相应的监视画面或下发控制和调节命令，触摸屏上还显示了装置的内部工作状态和实时时钟。

机组LCU的触摸屏画面包含运行监视、故障光字、事故光字、测点监视、机组控制、功率调节、流程监视等画面。

公用开关站LCU触摸屏画面包含运行监视、故障光字、事故光字、测点监视等画面，是运行人员现地操作界面之一。

可在触摸屏上监视开关站，以及渗漏排水系统、检修排水系统、空气压缩系统等公用系统的运行状态，也可在触摸屏上对开关站断路器、隔离开关、接地刀，以及厂用电断路器进行分合闸控制。

与主控单元通讯正常□√开入量（光字）显示□√开出量显示□√模拟量显示□√温度量显示□功率调节□√遥控命令□√6、内部电源接地绝缘检查（该项检查应当在所有外部接线完成之后）5V □24V A □√24VB □√24VC □√B、二号机组LCU（主控单元程序版本号：）1、I/O回路测试开入□√开出□√模入□√模出□√温度□\ 时间：2、流程测试“告警”一栏应当是每个流程的每个分支在上位机上的告警均正确，方可打“√”，“静态”也是当流程的每个分支都试到后方可打“√”，“动态”当每个流程的主要分支正确方可打“√”。

紧急停机启动条件实际动作，列举：机组过速停机、水机保护紧急停机、机械过速停机。

事故停机启动条件实际动作，列举：事故低油压、轴瓦温度过高、发电机住保护动作、发电机后备保护动作。

3、手自动同期静态试验同源标定□√三相电压□√三相电流□√功率□√参数存档□4、手自动同期动态试验注：PT同源“三差”检查是指待同期的两组PT一次测通过断路器、变压器等设备连接后，检查同期装置的压差、频差、相角差是否接近于零。

注：手动同期实验步骤：①把“自准/手准”把手切到“手动”位置②观察电压表和频率表，根据指针指示的电压差和频率差操作“f+ / f-”、“V+ / V-”把手，调节机组的频率和电压，直到电压表指示相等、频率表指示相等为止，此时压差和频差为0；③把“投入/退出”把手切到“投入”位置，观察同步表是否满足条件（频差为0，压差为0 ），当相角指针接近垂直之前（考虑导前时间），通过“合闸”把手发出合闸脉冲；④同期成功后，“投入/退出”把手切到中间位置，“自准/手准”把手切到“自准”位置。

5、现地人机界面触摸屏是运行人员最主要的操作界面之一，直接用手指触摸屏上的功能键即可进入相应的监视画面或下发控制和调节命令，触摸屏上还显示了装置的内部工作状态和实时时钟。

机组LCU的触摸屏画面包含运行监视、故障光字、事故光字、测点监视、机组控制、功率调节、流程监视等画面。

公用开关站LCU触摸屏画面包含运行监视、故障光字、事故光字、测点监视等画面，是运行人员现地操作界面之一。

可在触摸屏上监视开关站，以及渗漏排水系统、检修排水系统、空气压缩系统等公用系统的运行状态，也可在触摸屏上对开关站断路器、隔离开关、接地刀，以及厂用电断路器进行分合闸控制。

与主控单元通讯正常□√开入量（光字）显示□√开出量显示□√模拟量显示□√温度量显示□功率调节□√遥控命令□√6、内部电源接地绝缘检查（该项检查应当在所有外部接线完成之后）5V □24V A □√24VB □√24VC □√C、三号机组LCU（主控单元程序版本号：）1、I/O回路测试开入□√开出□√模入□√模出□√温度□\ 时间：2、流程测试“告警”一栏应当是每个流程的每个分支在上位机上的告警均正确，方可打“√”，“静态”也是当流程的每个分支都试到后方可打“√”，“动态”当每个流程的主要分支正确方可打“√”。

紧急停机启动条件实际动作，列举：机组过速停机、水机保护紧急停机、机械过速停机。

事故停机启动条件实际动作，列举：事故低油压、轴瓦温度过高、发电机住保护动作、发电机后备保护动作。

3、手自动同期静态试验同源标定□√三相电压□√三相电流□√功率□√参数存档□4、手自动同期动态试验注：PT同源“三差”检查是指待同期的两组PT一次测通过断路器、变压器等设备连接后，检查同期装置的压差、频差、相角差是否接近于零。

注：手动同期实验步骤：①把“自准/手准”把手切到“手动”位置②观察电压表和频率表，根据指针指示的电压差和频率差操作“f+ / f-”、“V+ / V-”把手，调节机组的频率和电压，直到电压表指示相等、频率表指示相等为止，此时压差和频差为0；③把“投入/退出”把手切到“投入”位置，观察同步表是否满足条件（频差为0，压差为0 ），当相角指针接近垂直之前（考虑导前时间），通过“合闸”把手发出合闸脉冲；④同期成功后，“投入/退出”把手切到中间位置，“自准/手准”把手切到“自准”位置。

5、现地人机界面触摸屏是运行人员最主要的操作界面之一，直接用手指触摸屏上的功能键即可进入相应的监视画面或下发控制和调节命令，触摸屏上还显示了装置的内部工作状态和实时时钟。

机组LCU的触摸屏画面包含运行监视、故障光字、事故光字、测点监视、机组控制、功率调节、流程监视等画面。

公用开关站LCU触摸屏画面包含运行监视、故障光字、事故光字、测点监视等画面，是运行人员现地操作界面之一。

可在触摸屏上监视开关站，以及渗漏排水系统、检修排水系统、空气压缩系统等公用系统的运行状态，也可在触摸屏上对开关站断路器、隔离开关、接地刀，以及厂用电断路器进行分合闸控制。

与主控单元通讯正常□√开入量（光字）显示□√开出量显示□√模拟量显示□√温度量显示□功率调节□√遥控命令□√6、内部电源接地绝缘检查（该项检查应当在所有外部接线完成之后）5V □24V A □√24VB □√24VC □√D、开关站LCU（主控单元程序版本号：）1、I/O回路测试开入□√开出□√模入□√模出□√温度□\ 时间：2、流程测试“告警”一栏应当是每个流程的每个分支在上位机上的告警均正确，方可打“√”，“静态”也是当流程的每个分支都试到后方可打“√”，“动态”当每个流程的主要分支正确方可打“√”。

3、手自动同期静态试验同源标定□√三相电压□√三相电流□√功率□√参数存档□4、手自动同期动态试验注：PT同源“三差”检查是指待同期的两组PT一次测通过断路器、变压器等设备连接后，检查同期装置的压差、频差、相角差是否接近于零。

注：手动同期实验步骤：1、把“自准/手准”把手切到“手动”位置2、观察电压表和频率表，根据指针指示的电压差和频率差操作“f+ / f-”、“V+/ V-”把手，调节机组的频率和电压，直到电压表指示相等、频率表指示相等为止，此时压差和频差为0；3、把“投入/退出”把手切到“投入”位置，观察同步表是否满足条件（频差为0，压差为0 ），当相角指针接近垂直之前（考虑导前时间），通过“合闸”把手发出合闸脉冲；4、同期成功后，“投入/退出”把手切到中间位置，“自准/手准”把手切到“自准”位置。

5、现地人机界面触摸屏是运行人员最主要的操作界面之一，直接用手指触摸屏上的功能键即可进入相应的监视画面或下发控制和调节命令，触摸屏上还显示了装置的内部工作状态和实时时钟。

机组LCU的触摸屏画面包含运行监视、故障光字、事故光字、测点监视、机组控制、功率调节、流程监视等画面。

公用开关站LCU触摸屏画面包含运行监视、故障光字、事故光字、测点监视等画面，是运行人员现地操作界面之一。

可在触摸屏上监视开关站，以及渗漏排水系统、检修排水系统、空气压缩系统等公用系统的运行状态，也可在触摸屏上对开关站断路器、隔离开关、接地刀，以及厂用电断路器进行分合闸控制。

与主控单元通讯正常□√开入量（光字）显示□√开出量显示□√模拟量显示□√温度量显示□功率调节□√遥控命令□√6、内部电源接地绝缘检查（该项检查应当在所有外部接线完成之后）5V □24V A □√24VB □√24VC □√E、公用LCU（主控单元程序版本号：）1、I/O回路测试开入□√开出□√模入□√模出□√温度□\ 时间：2、流程测试“告警”一栏应当是每个流程的每个分支在上位机上的告警均正确，方可打“√”，“静态”也是当流程的每个分支都试到后方可打“√”，“动态”当每个流程的主要分支正确方可打“√”。
