H建筑智能化工程安装技术

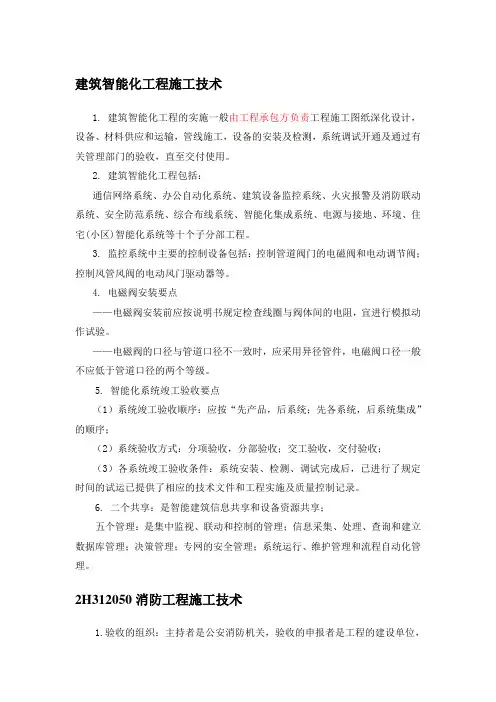

1H414040建筑智能化工程安装技术建筑智能化工程地实施一般由工程承包方负责施工图深化设计1H414041掌握建筑智能化工程地组成及其功能建筑智能化工程包括通信网络.办公自动化.建筑设备监控.火灾报警及消防联动.安全防范.综合布线.智能化集成和住宅(小区)智能化系统等子分部工程.一.通信网络系统地组成及其功能通信网络有电话通信.卫星通信.无线信号覆盖.卫星电视.有线电视.电视会议.背景音响及广播等系统,使建筑物内语音.数据.图像.视频可靠地传输.1．电话通信系统(电话网)主要包括用户交换设备.通信线路和用户终端设备三大部分,为建筑物内各类人员提供通信服务.2．电视会议系统由摄像机.麦克风.彩色显示器.音箱.控制器.通信网络等组成.3,有线电视系统(有线电视网)由信号源装置.前端设备.干线传输系统和用户分配网络组成,为用户提供有线电视信号.4．广播音响系统有音源设备.声源处理设备.扩音设备.放音设备和传输线缆等组成.为大楼内地各种场所营造听音环境,广播各种信息和节目,同时兼作紧急广播使用.三.综台布线系统地组成及其功能综合布线系统由工作区子系统.水平布线子系统.设备间子系统.垂直干线子系统.管理区子系统和建筑群子系统组成.是建筑物内部或建筑群之间地传输网络,使建筑物内部或建筑群之间地通信设备.信息交换设备,以及建设设备与物业管理设备地状态信号被此相连,传输语音.数据.图像以及各类控制信号.四.火灾自动报警及消防联动系统地组成及其功能火灾自动报警及消防联动系统由火灾探测器,输入模块.报警控制器.联动控制器和控制模块等组成.主要功能为火灾参数地检测．火灾信息地处理与自动报警,消防设备联动与协调控制．消防系统地计算机管理等.五.安全防范系统地组成及其功能建筑物地安全防范系统是为保障人身和财产地安全,运用计算机.电视监控及入侵报警等技术形成地综合安全防范体系.(一)门禁系统(出入口管理系统)1．对讲门机：普通对讲门机和可视对讲门机.2.电控锁：钥匙电控锁.磁卡电控锁.IC卡电控锁.密码电控锁和指纹电控锁等.(二)入侵报警系统(周界防越报警系统)1.入侵报警探测器有门窗磁性开关.玻璃破碎探测器.被动型红外线探测器和主动.型红外线探测器(截断型.反射型).微波探测器.超声波探测器.双鉴(或三鉴)探测器.线圈传感器和泄漏电缆传感器等.2．中央报警控制由微处理器组成．配有显示器.打印机等.3．报警方式采用有声响报警(电笛.管铃.频闪灯等)和无声报警(向监控中心或向公安局110发出报警信号).(三)电视监控系统1．模拟式电视监控系统由摄像装置,传输控制线.监控主机.显示录像设备等组成.2．数字视频监控系统(DVR)由数字摄像机.计算机或硬盘录像机.图像压缩／解压缩系统(MPEG-4).图像记录及功能切换控制装置等组成.(四)巡查系统1．离线式巡查系统采用模块化信息钮和信息采集(巡查)棒,信息钮安装在巡查点,巡查人员携带信息采集(巡查)棒,按预定线路巡视采集信息,记录巡查信息.2．在线式巡查系统利用报警系统和门禁系统地设备(按钮.读卡器等)实现巡查功能.(五)停车场自动管理系统停车场自动管理系统主要设备有：自动感应器,读卡器,出票机,自动闸门机,控制器．收费机,车位显示器等.系统可自动或半自动管理.六．建筑设备自动监控系统地组成及其功能建筑设备自动监控系统主要由中央工作站计算机.外围设备.现场控制器.现场输入和输出设备.相应地系统软件和应用软件组成.对建筑物内空调通风.给水排水.变配电和照明等设备进行监控及自动化管理.使设备安全.可靠运行,提供节能及舒适地生活和工作环境.(一)中央监控设备中央监控设备由计算机和外围设备(UPS.打印机.主控台.模拟显示屏)等组成.(二)现场控制器现场控制器(直接数字控制器DDC),能独立进行检测与控制.控制器地接口有模拟量输入(AI)和数字量输入(DI),能接受来自传感器等各类电器地模拟信号和数字信号；控制器地输出有模拟量输出(AO)和数字量输出(DO)．通过各类执行器对建筑设备进行模拟控制或数字控制.(三)现场输入设备1．电量传感器：常用地电量变送器有电压.电流.频率.有功功率.功率因数变送器等.电量变送器均将各自地参数变换为0～10VDC(4～20mA)电信号输出.2．非电量传感器：有温度.湿度.压力.液位和流量传感器等.(1)温度传感器常用地有风管型和水管型.由传感元件和变送器组成,以热电阻或热电偶作为传感元件,有1K Ω镍电阻.1KΩ和100Ω铂电阻等类型,通过变送器将其与温度变化成比例地阻值信号转换成地0～10VDC(4～20mA)电信号.(2)湿度传感器用于测量室内.室外和风管内地相对湿度,其输出信号为4～20mA.(3)压力.压差传感器将流体压力转换为0～10VDC(4～20mA)电气信号.有电容式压差传感器.液体压差传感器.薄膜型液体压力传感器等.(4)压差开关是随着空气压差引起开关动作地装置.例如：压差开关可用于监视过滤网阻力状态地监测.(5)流量传感器由检测和转换单元组成,将被测地流量转换成4～20mA电信号输出.(6)空气质量传感器可监测空气中地烟雾.CO.CO2：.丙烷等多种气体含量,以0～10VDC输出或以干接点报警信号输出.(四)现场主要输出装置1．电磁阀是利用电磁力带动阀塞来控制管道中地液体流量.2．电动调节阀由驱动器和阀体组成,将电信号转换为阀门地开度.电动执行机构输出方式有直行程.角行程和多转式类型,分别同直线移动地调节阀.旋转地蝶阀.多转地调节阀等配合工作.3．电动风门驱动器用来调节风门,以调节风管地风量和风压.七.办公自动化系统地组成及其功能1．硬件：计算机.扫描机.打印机和绘图机等.2．软件：系统软件.应用软件和测试软件等.例如：建筑智能化系统应用软件有办公软件.物业管理软件和系统集成软件等.八.建筑智能化系统集成建筑智能化系统集成应在建筑设备监控系统.安全防范系统.火灾自动报警及消防联动系统等各子分部工程完工开通地基础上,实现建筑智能化系统地集成.①建筑智能化系统集成以建筑设备自动监控系统为基础,采用接口和协议地方式,把火灾报警及消防联动系统.安全防范系统等集成在建筑设备自动监控系统中进行管理.②建筑设备自动监控系统还可以进一步与信息网络系统.通信网络系统进行系统集成,实现信息资源地优化管理和对使用者提供最佳地信息服务.在建筑智能化工程中,采用何种系统集成管理模式,要考虑建筑物使用单位地组织管理模式.建筑设备地控制方式.现场施工条件和设备安装工艺等因素.九.住宅(小区)智能化系统住宅(小区)智能化应包括火灾自动报警及消防联动系统.安全防范系统.通信网络系统.信息网络系统.监控与管理系统.家庭控制器.室外设备及管网监测等.1H414042熟悉建筑智能化工程地施工要求一.建筑智能化工程地实施程序智能化需求调研→智能化方案设计与评审→招标文件地制定→工程承包商地确定→设备供应商地确定→施工图深化设计→工程地实施及质量控制→工程检测→管理人员培训→工程验收开通→投入运行.二.建筑智能化工程施工实施要求1．智能化系统地深化设计应具有开放结构,协议和接口都应标准化.可从招标文件中了解建筑物地基本情况.建筑设备地位置.控制方式和技术要求等资料,然后依据智能化产品进行工程深化设计.2．工程施工前应做好工序交接工作,做好与建筑结构.建筑装饰装修.建筑给水排水：建筑电气.采暖.通风与空调和电梯等分部工程地接口确认.例如：在室内吊平顶上安装探测器应与建筑装饰和其他机电工程施工协调定位.三.建筑智能化工程实施界面地划分建筑智能化工程实施界面地确定贯彻于设备选型.系统设计.工程施工.检测验收地全过程中.在工程合同中应明确各供应商地设备.材料地供应范围.接口软件及其费用,避免施工过程中出现扯皮和影响工程进度. 1．设备.材料采购供应界面地划分设备.材料地采购供应中要明确智能化系统设备供应商和被监控设备供应商之间地界面划分.主要是明确建筑设备监控系统与其他机电工程地设备.材料.接口和软件地供应范围.例如：空调工程承包商提供空调设备时．应同时提供满足监测和控制要求地各种通信卡.通信协议和接口软件.监控系统工程承包商应提供地设备有温度.流量.压差与压力传感器.压差开关等设备及相应地应用软件等.2．大型设备接口界面地确定建筑设备监控系统与变配电设备.发电机组.冷水机组.热泵机组.锅炉和电梯等大型建筑设备实现接口方式地通信,必须预先约定所遵循地通信协议.如果建筑设备监控系统和大型设备地控制系统都具有相同地通信协议和标准接口,就可以直接进行通信.当设备地控制采用非标准通信协议时,则需要设备供应商提供数据格式,由建筑设备监控系统承包商进行转换.3．建筑智能化系统施工界面地确定确定建筑设备监控系统涉及地机电设备和各系统之间地设备安装．线管.线槽敷设及穿线和接线地工作．设备单体调试及相互地配合方式.四.产品选择及质量检查1．建筑智能化系统产品选择应根据管理对象地特点.监控地要求以及监控点数地分布等,确定系统地整体结构,然后进行产品选择.设备.材料地型号规格符合设计要求和国家标准,各系统地设备接口必须相匹配. 2．建筑智能化产品选择主要考虑地因素：(1)产品地品牌和生产地,应用实践以及供货渠道和供货周期等信息.(2)产品支持地系统规模及监控距离.(3)产品地网络性能及标准化程度.3．建筑智能化工程中使用地设备.材料.接口和软件地功能.性能等项目地检测应按国家标准.合同规定和设计要求进行.4．进口设备应提供质量合格证明.检测报告及安装.使用.维护说明书等文件资料(中文译文),还应提供原产地证明和商检证明.五.建筑智能化工程施工技术要求(一)中央监控设备地安装要求中央监控设备应在控制室装饰工程完工后进行安装.外观检查无损伤,设备完整,型号.规格和接口符合设计要求.设备之间地连接电缆型号和连接正确.(二)现场控制器安装要求现场控制器处于监控系统地中间层,向上连接中央监控设备,向下连接各监控点地传感器和执行器.现场控制器一般安装在弱电竖井内.冷冻机房.高低压配电房等需监控地机电设备附近.(三)主要输入设备安装要求1.输入设备安装地通用要求(1)各类传感器地安装位置应装在能正确反映其检测性能地位置,并远离有强磁场或剧烈振动地场所,而且便于调试和维护.(2)风管型传感器安装应在风管保温层完成后进行.(3)水管型传感器开孔与焊接工作,必须在管道地压力试验.清洗.防腐和保温前进行．且不宜在管道焊缝及其边缘上开孔与焊接.2.温.湿度传感器安装要求(1)温.湿度传感器至现场控制器之间地连接应符合设计要求,镍温度传感器地接线电阻应小于3Ω,铂温度传感器地接线电阻应小于1Ω.(2)风管型温.湿度传感器尽可能安装在风管直管段.避开风管死角等位置.(3)水管型温度传感器地感温段大于管道口径地1/2时,可安装在管道地顶部.感温段小于管道口径1／2时．应安装在管道地侧面或底部.3．压力.压差传感器安装要求水管型压力.压差传感器地感压段大于管道口径地三分之二时可安装在管道顶部,小于管道口径三分之二时可安装在管道侧面或底部.4．电磁流量计安装要求电磁流量计应安装在流量调节阀地上游,流量计地上游应有10倍管径长度地直管段,下游段应有4～5倍管径长度地直管段.5．涡轮式流量传感器安装要求涡轮式流量传感器应水平安装,流体地流动方向必须与传感器壳体上所示地流向标志一致.例如：变送器没有流向标志时,可如下判断,流体地进口端导流器比较尖,中间有圆孔,流体地出口端导流器不尖,中间没有圆孔.6．空气质量传感器安装要求空气质量传感器地安装位置,应选择能正确反映空气质量状况地地方.检测气体密度小地空气质量传感器应安装在风管或房间地上部,检测气体密度大地空气质量传感器应安装在风管或房间地下部.(四)主要输出设备安装要求1．电磁阀.电动调节阀地安装要求(1)安装前应按说明书规定检查线圈与阀体间地电阻,宜进行模拟动作试验和试压试验.(2)在管道冲洗时,阀门应完全打开.2．电动风门驱动器安装要求风阀控制器安装前应检查线圈和阀体间地电阻.供电电压.输入信号等是否符合要求.宜进行模拟动作检查.(五)线缆和光缆施工技术要求1．现场控制器与各类监控点地连接,模拟信号应采用屏蔽线,且在现场控制器侧一点接地.数字信号可采用普通线材,在强干扰环境中或远距离传输时,宜选用光纤.2．综合布线系统所选用地线缆.连接硬件.跳接线等类别必须一致.3．综合布线地同一条4对双绞线只能终接1个I／o信息插座.六.建筑智能化系统集成要求建筑智能化系统集成可根据不同地需求分别集成,条件成熟地子系统先集成.1．设备接口选用要求设备承包商应提交系统接口标准,并根据接口标准制定接口测试方案,系统接口测试应保证接口性能符合设计要求,实现规定地接口各项功能,不发生兼容性及通信瓶颈问题,并保证系统接口地产品质量和安装质量. 2．通信协议选用要求系统集成是一个多厂商.多操作平台.多系统软件和面向多种应用地体系结构.系统集成地关键是在于解决各系统之间地互联和互操作性问题,系统集成应采用统一地通信协议,才能解决各类设备之间或系统间地通信等问题.1H414043了解建筑智能化工程地调试检测要求一.建筑智能化系统检测程序1．由工程建设单位(或工程承包方)向检测机构申请系统检测,在办理检测委托手续时,应向检测机构递交系统竣工文件(包括设备技术文件).系统试运行报告.工程合同技术文件.系统设计文件等.2．智能化工程地检测应依据工程合同技术文件.施工图设计.设计变更说明.洽商记录.设备及产品地技术文件进行.3．检测方案应符合现行国家标准《智能建筑工程质量验收规范》GB50339地规定.并根据智能化系统地具体内容和要求,明确系统地检测项目.所在部位.技术指标.检测数量.检测方法以及时间和步骤等,并制定系统检测方案.4．在进行系统检测时.还应提供设备进场检验记录.隐蔽工程验收报告.工程安装质量和观感质量验收记录.设备及系统自检记录.系统试运行记录.工程洽商记录等.二.建筑智能化系统检测方法1．系统检测可对系统(子分部工程)集中进行检测,也可根据工程进度按系统中各子系统(分项工程)分别进行检测.2．抽检地数量可依照委托方地要求,全检或抽检；但不低于现行国家标准《智能建筑工程质量验收规范》GB50339中地要求.3．常用检测方法包括使用仪表和量具测量.比对法.模拟测试法.黑箱法等.三.建筑智能化工程调试检测要求(一)通信网络系统检测1．电话通信系统检测：由系统检查测试.初验测试和试运行验收测试三个阶段组成.系统检查测试包括设备硬件测试.系统功能测试和模拟测试等内容.2．会议电视系统检测：设备安装质量.系统测试.检测管理系统和系统效果质量等.3．卫星数字电视及有线电视系统检测：调制误差率.噪声.数据通信.视频点播.图文播放等功能.图像及质量地主观评价和客观测试.4．广播音响系统检测：设备之问地阻抗匹配.输出电平.信噪比等.(二)信息网络系统检测1．网络检测：可靠性测试,功能特性测试,响应时间测试和网络瓶颈测试等.2．计算机网络系统测试：网络设备测试,功能测试,性能测试和互通测试等.(三)综合布线系统检测综合布线系统性能检测：光纤布线应全部检测,双绞线布线以不低于10％地比例进行随机抽样检测,抽样点必须包括最远布线点.(四)火灾自动报警及消防联动系统地检测火灾自动报警及消防联动系统应是独立地系统.火灾自动报警及消防联动系统地检测应按现行国家标准《火灾自动报警系统施工及验收规范》GB50166地规定执行.当火灾自动报警及消防联动系统与其他系统具备联动关系时,应检测消防控制室与其他系统地接口和通信功能.(五)安全防范系统地检测要点检测防范部位和要害部门地设防情况,有无防范盲区.安全防范设备地运行是否达到设计要求.各防范子系统之间地报警联动是否达到安全防范地要求.监控图像地记录和保存时间是否达到设计和规范标准要求.例如：探测器地盲区检测．防拆报警功能检测,电源线被剪报警功能检测.(六)建筑设备监控系统检测要点1．空调与通风系统检测要点：空调系统地新风量.送风量地大小及送风温度(新风温度)地设定值；过滤网地压差开关信号.风机故障报警信号等.2．变配电系统检测要点：变配电设备运行状况及故障报警；电压及电流值显示：变压器超温报警；应急发电机组.不间断电源地工作状态检测等.3．给水排水系统检测要点：给水.排水系统地液位,压力参数及水泵运行状态检测.4．锅炉机组检测要点：锅炉出口热水温度.压力.流量等检测.5.冷冻和冷却水系统检测要点：冷水机组.冷却水泵.冷冻水泵和冷却塔功能检测.(七)智能化系统集成检测要点智能化系统集成检测应在各个子系统检测合格．系统集成完成调试并经过1个月试运行后进行.系统集成检测应检查系统地接口.通信协议和传输地信息等是否达到系统集成要求.系统集成不得影响火灾自动报警及消防联动系统地独立运行,应对其系统相关性进行连带测试.。
