【CN209939995U】一种软包锂电子动力芯叠片机的隔膜放卷装置【专利】

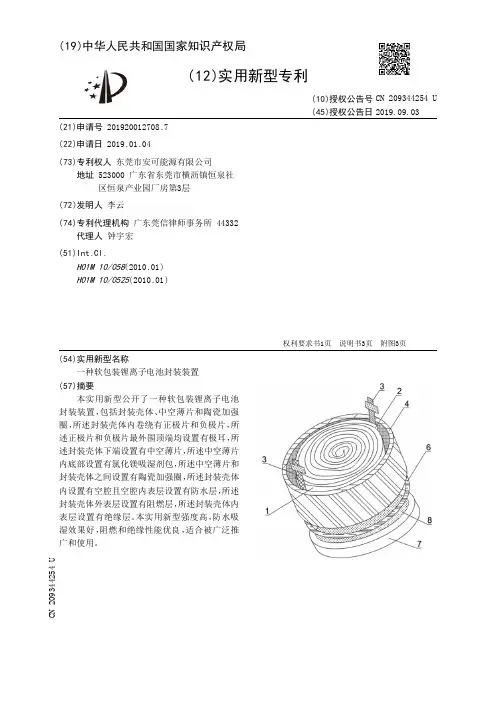

【CN209344254U】一种软包装锂离子电池封装装置【专利】
3
CN 209344254 U
说 明 书
2/3 页
以在锂离子电池意外起火时阻止火势蔓延，更加安全。 [0016] 5 .通过设置绝缘层为AB胶材料制成，可以有效提升封装壳体的绝缘性能，防止锂 离子电池漏电。
附图说明 [0017] 图1为本实用新型一种软包装锂离子电池封装装置的整体结构示意图。 [0018] 图2为本实用新型一种软包装锂离子电池封装装置的封装壳体剖面结构示意图。 [0019] 图3为本实用新型一种软包装锂离子电池封装装置的氯化镁吸湿剂包示意图。 [0020] 图4为本实用新型一种软包装锂离子电池封装装置的隔膜和极耳示意图。 [0021] 图中：1、正极片；2、负极片；3、极耳；4、封装壳体；5、防水层；6、陶瓷加强圈；7、中空 薄片；8、细孔；9、氯化镁吸湿剂包；10、隔膜；11、绝缘层；12、阻燃层。
权利要求书1页 说明书3页 附图3页
CN 209344254 U
CN 209344254 U
权 利 要 求 书
1/1 页
1 .一种软包装锂离子电 池封装装置 ，包括封装壳体(4) 、中空薄片(7) 和陶瓷加强圈 (6) ，其特征在于：所述封装壳体(4)内卷绕有正极片(1)和负极片(2) ，所述正极片(1)和负 极片(2)最外围顶端均设置有极耳(3) ，所述封装壳体(4)下端设置有中空薄片(7) ，所述中 空薄片(7)内底部设置有氯化镁吸湿剂包(9) ，所述中空薄片(7) 和封装壳体 (4)之间设置有 陶瓷加强圈(6) ，所述封装壳体(4)内设置有空腔且空腔内表层设置有防水层(5) ，所述封装 壳体(4)外表层设置有阻燃层(12) ，所述封装壳体(4)内表层设置有绝缘层(11)。
背景技术 [0002] 锂离子电池是目前最先进的商品化二次电池，大量应用于各种电子产品中，为了 对软包装锂电 池进行封装 ，所以封装装置是十分必要的 ，以 往的封装装置强度低 ，防水吸湿 效果差，为此，我们提出一种软包装锂离子电池封装装置。
一种叠片软包锂离子动力电池制备方法[发明专利]
![一种叠片软包锂离子动力电池制备方法[发明专利]](https://img.taocdn.com/s3/m/84be73c2915f804d2a16c163.png)
专利名称：一种叠片软包锂离子动力电池制备方法专利类型：发明专利
发明人：关成善,宗继月,张敬捧,王勇
申请号：CN201410590022.8
申请日：20141029
公开号：CN104393348A
公开日：
20150304
专利内容由知识产权出版社提供
摘要：一种叠片软包装锂离子动力电池制备方法，涉及一种叠片软包装锂离子动力电池制备方法。
其步骤如下：1、将干燥后的叠片软包装锂离子动力电芯固定在两块夹板之间中，夹板施加于叠片软包装锂离子动力电芯的初始压强为0.05~0.1MPa；2、对叠片软包装锂离子动力电芯进行注液、搁置，最后将带有夹具的叠片软包装锂离子动力电芯进行化成；3、化成后将叠片软包装锂离子动力电芯从夹具中取出，依次进行二次封口、切折烫、整形、检测。
制备的叠片软包装锂离子动力电池具有良好的充放电性能和较高的电池一致性，本发明制备的叠片软包装锂离子动力电池较传统方法制备的软包电池循环寿命提高了5%~10%，单只电池成本节约10%~20%。
申请人：山东神工海特电子科技有限公司
地址：277800 山东省枣庄市高新区泰国工业园复元五路海特电子集团
国籍：CN
代理机构：济南泉城专利商标事务所
代理人：李新峰
更多信息请下载全文后查看。
一种软包装锂电池[实用新型专利]
![一种软包装锂电池[实用新型专利]](https://img.taocdn.com/s3/m/e04a895d65ce050877321318.png)
专利名称：一种软包装锂电池
专利类型：实用新型专利
发明人：周宾,李光珠,孙小嫚,杨道均,吴宁宁,吴可申请号：CN202020057971.0
申请日：20200113
公开号：CN211350697U
公开日：
20200825
专利内容由知识产权出版社提供
摘要：本实用新型涉及锂电池技术领域，尤其涉及一种软包装锂电池，包括铝塑膜、干电芯和锂金属电极；所述铝塑膜上设置有第一凹槽、第二凹槽和气袋；所述第二凹槽设置在所述第一凹槽和所述气袋之间；所述干电芯固定设置在所述第一凹槽中，所述锂金属电极固定设置在所述第二凹槽中。
本实用新型的软包装锂电池在生产过程中将干电芯和锂金属电极分别置于第一凹槽和第二凹槽中，进行注液和封装，待电解液充分浸润干电芯及锂金属电极后，以锂金属电极为负极，以干电芯的正负极依次作为正极，完成对干电芯正负极的预嵌锂。
解决现有软包电池存在首次不可逆容量损失，消耗大量电解液及正极中脱出的锂离子，导致较低的充放电效率、放电比容量和循环寿命的问题。
申请人：荣盛盟固利新能源科技有限公司
地址：102200 北京市昌平区白浮泉路18号
国籍：CN
代理机构：北京八月瓜知识产权代理有限公司
代理人：李斌
更多信息请下载全文后查看。
【CN209835187U】一种锂电池隔膜生产用放卷装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920654871.3(22)申请日 2019.05.08(73)专利权人 湖南文理学院地址 415000 湖南省常德市洞庭大道3150号(72)发明人 丁祥 (74)专利代理机构 北京风雅颂专利代理有限公司 11403代理人 曾志鹏(51)Int.Cl.B65H 20/34(2006.01)B65H 16/10(2006.01)(54)实用新型名称一种锂电池隔膜生产用放卷装置(57)摘要本实用新型公开了一种锂电池隔膜生产用放卷装置，包括机架，所述机架上安装有放料圆辊，所述放料圆辊上设有放料转轴，所述放料转轴动力连接有放料电机，所述机架固定连接有固定板，所述固定板上安装有齿轮转轴，所述齿轮转轴上安装有旋转齿轮，所述齿轮转轴动力连接有电机，所述齿轮转轴上还固定安装有曲柄，所述曲柄两端分别安装有第一调节辊与第二调节辊，所述第二调节辊远离放料圆辊的一侧设有支撑圆辊，所述支撑圆辊远离所述放料圆辊的一侧上下设置有第一光电开关与第二光电开关，锂电池隔膜自第一光电开关与第二光电开关之间穿过，可对放卷的物料进行收卷或补偿，提高了切片精度。
权利要求书1页 说明书3页 附图3页CN 209835187 U 2019.12.24C N 209835187U权 利 要 求 书1/1页CN 209835187 U1.一种锂电池隔膜生产用放卷装置，其特征在于，包括机架，所述机架上安装有放料圆辊，放料圆辊上绕卷有锂电池隔膜，所述放料圆辊上设有放料转轴，所述放料转轴动力连接有放料电机，所述机架固定连接有固定板，所述固定板上安装有齿轮转轴，所述齿轮转轴上安装有旋转齿轮，所述齿轮转轴动力连接有电机，所述齿轮转轴上还固定安装有曲柄，所述曲柄两端分别安装有第一调节辊与第二调节辊，所述第二调节辊远离放料圆辊的一侧设有支撑圆辊，所述支撑圆辊远离所述放料圆辊的一侧上下设置有第一光电开关与第二光电开关，锂电池隔膜自第一光电开关与第二光电开关之间穿过，所述第二光电开关远离所述放料圆辊的一侧设有导料平台，导料平台将锂电池隔膜导入分切机。
一种叠片式软包电池[发明专利]
![一种叠片式软包电池[发明专利]](https://img.taocdn.com/s3/m/aff78c05102de2bd970588a9.png)
专利名称：一种叠片式软包电池
专利类型：发明专利
发明人：蔡海龙,李正斌,何凯强,仇健荣,闫振忠申请号：CN201710050840.2
申请日：20170123
公开号：CN106920919A
公开日：
20170704
专利内容由知识产权出版社提供
摘要：本发明提供一种叠片式软包电池，其包括正极片、负极片、隔膜、电解液及外部封装结构；外部封装结构将正极片、负极片、隔膜及电解液封装其间；正极片、负极片以及隔膜层叠设置，正极片、负极片分别位于隔膜两侧，并分别与隔膜相互贴合；正极片包括片状式正极集流体及正极材料层；正极材料层设置在所述正极集流体两个相对的表面；正极材料层的面密度为362‑367g/m，压实密度为2.38‑2.40g/cm。
与现有技术相比，本发明的电池拥有高质量能量比，可瞬间释放出高能量；能够适应电动车的快充快放，且保证使用寿命不受倍率充放电影响；采用高压实密度，使电池在大电流放电时电子良好的导电性和离子的快速引动，减小放电极化，增加放电平台电压，提高倍率放电性能。
申请人：浙江钱江锂电科技有限公司
地址：317500 浙江省台州市温岭市东部新区中小企业孵化园一期2号标准厂房
国籍：CN
代理机构：杭州浙科专利事务所(普通合伙)
代理人：吴秉中
更多信息请下载全文后查看。
一种叠片装置[实用新型专利]
![一种叠片装置[实用新型专利]](https://img.taocdn.com/s3/m/d7b0fb337f1922791788e893.png)
专利名称：一种叠片装置
专利类型：实用新型专利
发明人：夏立,向勇,彭晓丽,牟成旭,蒲万锦,贺金味,苏兴申请号：CN201620271820.9
申请日：20160331
公开号：CN205646016U
公开日：
20161012
专利内容由知识产权出版社提供
摘要：本实用新型涉一种叠片装置，包括制备腔及固定机构；其中固定机构位于制备腔内部，固定机构包括至少两个吊杆及多个夹具，每一吊杆上活动连接多个夹具，用于固定待镀膜的电极片，使固定的电极片可沿吊杆移动。
采用本叠片装置制备凝胶聚合物锂离子电池工艺简单，同时通过移动固定的电极片，可以直接贴合叠片，得到裸电池电芯，缩短了聚合物锂电池的制备周期，大大提高生产效率，能实现大规模量产。
申请人：成都国珈星际固态锂电科技有限公司
地址：611730 四川省成都市高新西区天勤路839号
国籍：CN
代理机构：四川君士达律师事务所
代理人：芶忠义
更多信息请下载全文后查看。
【CN209947969U】一种叠片软包锂电子动力芯制片装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920331492.0(22)申请日 2019.03.15(73)专利权人 江苏丰盈科技有限公司地址 224100 江苏省盐城市大丰区高新技术区五一路1号(72)发明人 郭永兴 余致立 曾裕 宋鑫 (74)专利代理机构 南京众联专利代理有限公司32206代理人 耿欣(51)Int.Cl.H01M 10/058(2010.01)(54)实用新型名称一种叠片软包锂电子动力芯制片装置(57)摘要本实用新型提供一种叠片软包锂电子动力芯制片装置，包括依次设置的制浆装置、涂布机、高速压辊分切机和五金刀模切装置，其中所述制浆装置通过输送装置与所述涂布机上的上浆仓连接固定；其中所述涂布机上还依次设有涂膜机构、烘干机构、牵引机构和收卷机构；所述五金刀模切装置包括依次设置的放卷轴、第一冲切工位装置、CCD缺陷检测系统、裁断机构、除尘装置和收集箱；所述收集箱的底部通过旋转轴与电机连接固定；所述收集箱上设有缺陷放置槽和合格放置槽；其中所述放卷轴上设有自动纠偏装置。
本实用新型的有益效果是：设计合理，操作稳定，精密度高，各步骤配合有条不紊，实现制片精准，便于锂电池动力芯的后续加工。
权利要求书1页 说明书2页 附图2页CN 209947969 U 2020.01.14C N 209947969U权 利 要 求 书1/1页CN 209947969 U1.一种叠片软包锂电子动力芯制片装置，其特征在于：包括依次设置的制浆装置（1）、涂布机（2）、高速压辊分切机（3）和五金刀模切装置（4），其中所述制浆装置（1）通过输送装置（5）与所述涂布机（2）上的上浆仓（6）连接固定；其中所述涂布机（2）上还依次设有涂膜机构（7）、烘干机构（8）、牵引机构（9）和收卷机构（10）；所述五金刀模切装置包括依次设置的放卷轴（11）、第一冲切工位装置（12）、CCD缺陷检测系统（13）、裁断机构（14）、除尘装置（15）和收集箱（16）；所述收集箱（16）的底部通过旋转轴（17）与电机（18）连接固定；所述收集箱（16）上设有缺陷放置槽（19）和合格放置槽（20）；其中所述放卷轴（11）上设有自动纠偏装置（21）。
一种软包装锂离子电池[实用新型专利]
![一种软包装锂离子电池[实用新型专利]](https://img.taocdn.com/s3/m/929bbf99f242336c1fb95e9b.png)
专利名称：一种软包装锂离子电池专利类型：实用新型专利
发明人：赵义,彭业军,张柏清,何平申请号：CN201220104060.4申请日：20120319
公开号：CN202585550U
公开日：
20121205
专利内容由知识产权出版社提供
摘要：本实用新型属于锂离子电池技术领域，尤其涉及一种具有卷绕结构的软包装锂离子电池，包括包装袋、收容于所述包装袋内的极片组和填充于所述包装袋内的电解液，所述极片组由正极极片、负极极片和间隔于正极极片和负极极片之间的隔膜卷绕而成，所述正极极片在弯折处呈波浪形，所述波浪形包括数个凹部。
相对于现有技术，本实用新型新卷绕结构的软包装锂离子电池中，正极极片在弯折部位呈波浪形，即正极极片在弯折部位“存储”了一定的长度，在充电过程中负极极片厚度膨胀，此时包裹在外的正极极片释放弯折部位“存储”的长度，负极极片的膨胀有效的释放，从而消除了软包装锂离子电池在循环充放电后的变形。
申请人：宁德新能源科技有限公司,东莞新能源科技有限公司
地址：352100 福建省宁德市东侨经济开发区郑港路1号
国籍：CN
代理机构：天津市北洋有限责任专利代理事务所
代理人：曹玉平
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920348400.X
(22)申请日 2019.03.19
(73)专利权人 江苏丰盈科技有限公司
地址 224100 江苏省盐城市大丰区高新技
术区五一路1号
(72)发明人 郭永兴 余致立 曾裕 宋鑫
(74)专利代理机构 南京众联专利代理有限公司
32206
代理人 耿欣
(51)Int.Cl.
B65H 16/10(2006.01)
B65H 20/02(2006.01)
B65H 23/032(2006.01)
B08B 1/00(2006.01)
B08B 1/04(2006.01)
B65H 23/26(2006.01)
(54)实用新型名称一种软包锂电子动力芯叠片机的隔膜放卷装置(57)摘要本实用新型提供一种软包锂电子动力芯叠片机的隔膜放卷装置，包括设置在设备架其中一端的立板；所述立板上的一侧设置隔膜放卷轴、缠绕轴、定位调节组件，所述隔膜放卷轴与放卷电机连接固定；所述定位调节组件包括从上倒下依次设置的第一传送辊、两个相互对称的夹紧框和气缸；所述第一传送辊设在限位杆上；所述夹紧框的底部滑动设在所述限位杆底部的滑轨上；所述夹紧框内设有夹紧轮；所述夹紧轮的表面设有若干个万向轮；其中气缸固定在所述滑轨底部的延伸杆上且气缸轴连接纠偏板；所述纠偏板通过连接轴与限位板连接固定，所述限位板的端部设有张紧输送轮。
本实用新型放卷配合精准，同时提高缓冲力且输送平稳，
提高工作效率。
权利要求书1页 说明书2页 附图1页CN 209939995 U 2020.01.14
C N 209939995
U
权 利 要 求 书1/1页CN 209939995 U
1.一种软包锂电子动力芯叠片机的隔膜放卷装置，其特征在于：包括设置在设备架（1）其中一端的立板（2）；所述立板（2）上的一侧设置隔膜放卷轴（3）、缠绕轴（26）、定位调节组件，所述隔膜放卷轴（3）与放卷电机（4）连接固定；所述定位调节组件包括从上倒下依次设置的第一传送辊（5）、两个相互对称的夹紧框（6）和气缸（7）；所述第一传送辊（5）设在限位杆（8）上；所述夹紧框（6）的底部滑动设在所述限位杆（8）底部的滑轨（12）上；所述夹紧框（6）内设有夹紧轮（9）；所述夹紧轮（9）的表面设有若干个万向轮（10）；其中一个所述夹紧框（6）通过锁紧扣（11）固定在滑轨（12）上；其中气缸（7）固定在所述滑轨（12）底部的延伸杆（13）上且气缸轴连接纠偏板（14）；所述纠偏板（14）通过连接轴（15）与限位板（16）连接固定，所述限位板（16）的端部设有张紧输送轮（17）；所述张紧输送轮（17）的上方设有清理辊（18）；所述清理辊（18）通过若干个弹簧杆（19）与所述滑轨（12）连接固定。
2.根据权利要求1所述的一种软包锂电子动力芯叠片机的隔膜放卷装置，其特征在于：所述隔膜放卷轴（3）的一端设有调节杆（20）。
3.根据权利要求1所述的一种软包锂电子动力芯叠片机的隔膜放卷装置，其特征在于：所述立板（2）的末端设有配合板（21）；所述配合板（21）上依次设有若干个压杆（22）；所述压杆（22）的端部设有配合轮（23）。
4.根据权利要求1所述的一种软包锂电子动力芯叠片机的隔膜放卷装置，其特征在于：所述纠偏板（14）上设有与清理刷（24）。
5.根据权利要求1所述的一种软包锂电子动力芯叠片机的隔膜放卷装置，其特征在于：所述夹紧框（6）的一端设有手柄（25）。
2。
