ibm存储ds使用及维护手册
IBM-存储-DS4800使用及维护手册Word版
DS4800使用及维护手册——VER 1.0目录1 IBM DS4800概述 (6)2 安装环境准备 (8)2.1 机房环境准备 (8)2.2 DS4800机头及扩展柜物理尺寸 (8)2.2.1 DS4800 Disk System Model 88 (1815-88A) (8)2.2.2 EXP810存储扩展单元(1812-81A) (8)2.3 操作环境 (9)2.3.1 DS4800 Disk System Model 88 (1815-88A) (9)2.3.2 EXP810存储扩展单元(1812-81A) (9)3 DS4800存储分配规则 (11)3.1 IP地址 (11)3.2 与扩展单元的连接规划 (11)3.3 磁盘大小规划与主机名规划 (14)4 DS4800存储规划 (15)4.1 新增A存储分配规划 (16)4.2 新增B存储分配规划 (20)4.3 新增C存储分配规划 (26)4.4 新增D存储分配规划 (31)5 存储设备总体安装步骤 (38)5.1 设备到货 (38)5.2 DS4800安装和上电自检 (38)5.3 安装配置PC (38)5.4 DS4800客户化 (38)5.5 系统连接 (39)5.6 安装多路径软件RDAC (39)5.7 设备安装验收 (39)6 DS4800 存储分配操作步骤 (40)6.1 DS4800管理软件及初始配置 (40)6.2 具体操作步骤 (43)6.2.1 微码升级 (43)6.2.2 创建硬盘阵列和逻辑盘 (46)6.2.3 定义热备份硬盘 (51)6.2.4 高级功能的激活 (53)6.2.5 存储分区——Storage Partition (56)6.2.6 在AIX环境中安装DS4800 (67)6.2.7 在HP环境下安装DS4800时的多路径 (69)6.2.8 在WINDOWS环境下安装DS4800多路径软件 (69)6.2.9 在Linux环境下安装DS4800多路径软件 (70)7 DS4800日常维护 (71)7.1 如何观察DS4800各个部件的指示灯 (71)7.2 DS4800的开关机步骤 (71)7.3 在S TORAGE M ANAGER C LIENT管理软件里面添加DS4800子系统 (71)7.4 使用S TORAGE M ANAGER 客户端管理软件查看DS4800的状态 (76)7.5 微码在06.XX.XX.XX 以上的DS4800的故障数据收集 (81)1IBM DS4800概述DS4800 本机为存储控制柜，通过连接EXP710提供存储容量。

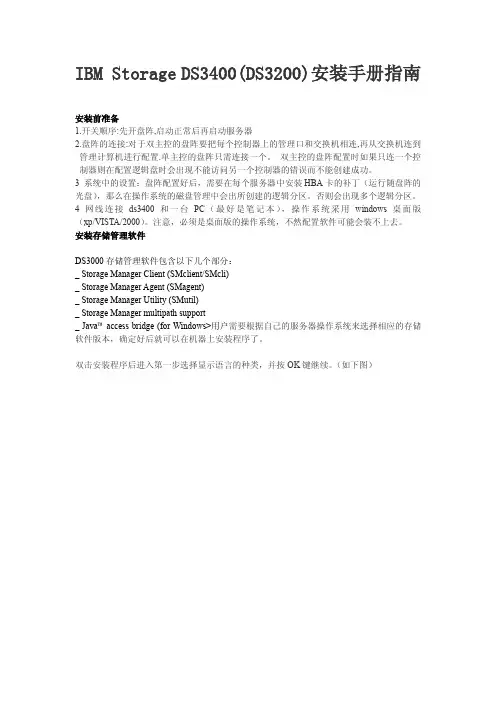

IBM Storage DS3400(DS3200)安装手册指南
IBM Storage DS3400(DS3200)安装手册指南安装前准备1.开关顺序:先开盘阵,启动正常后再启动服务器2.盘阵的连接:对于双主控的盘阵要把每个控制器上的管理口和交换机相连,再从交换机连到管理计算机进行配置.单主控的盘阵只需连接一个。
双主控的盘阵配置时如果只连一个控制器则在配置逻辑盘时会出现不能访问另一个控制器的错误而不能创建成功。
3 系统中的设置：盘阵配置好后，需要在每个服务器中安装HBA卡的补丁（运行随盘阵的光盘），那么在操作系统的磁盘管理中会出所创建的逻辑分区。
否则会出现多个逻辑分区。
4网线连接ds3400和一台PC（最好是笔记本），操作系统采用windows桌面版（xp/VISTA/2000）。
注意，必须是桌面版的操作系统，不然配置软件可能会装不上去。
安装存储管理软件DS3000存储管理软件包含以下几个部分：_ Storage Manager Client (SMclient/SMcli)_ Storage Manager Agent (SMagent)_ Storage Manager Utility (SMutil)_ Storage Manager multipath support_ Java™access bridge (for Windows>用户需要根据自己的服务器操作系统来选择相应的存储软件版本，确定好后就可以在机器上安装程序了。
双击安装程序后进入第一步选择显示语言的种类，并按OK键继续。
（如下图）下一步程序会显示些程序基本信息，看完后直接按NEXT继续。
在显示License Agreement 界面时用户需要点击接受选项让程序完成下步安装，如选择不接受则退出安装。
（下图所示）下一步您将选择程序的安装路径。
默认是C:\Program Files\DS3000，用户可按实际情况更改。
（如下图）再下一步则选择一个安装类型，这个取决于安装环境是主机服务器还是管理站。
ibm存储ds使用及维护手册
DS4800使用及维护手册——VER目录1IBM DS4800概述DS4800 本机为存储控制柜，通过连接EXP710提供存储容量。
IBM DS4800 最多可以连接16个EXP710扩展单元，或14个EXP810扩展单元,最大支持224个FC磁盘，的裸数据容量，可在不影响应用的情况下方便快捷的实现系统扩展，为企业级用户提供高性价比的在线存储方案。
同时，DS4800支持SATA磁盘，可以通过连接16个EXP100扩展柜来支持224块SATA磁盘（最大），裸数据容量可以高达56T。
为用户提供了低成本、大容量的近线存储解决方案。
支持多种平台，是IBM TotalStorage SAN 解决方案的一部分，为用户提供了存储集中整合的解决方案双热插拔RAID控制器提供8个4Gb的光纤通道主机端口，8个4Gb的磁盘扩展接口，支持直接连接基于UNIX和Intel处理器的集群服务器，以经济的方式实现多路径故障切换RAID控制器拥有4G、8G的Cache推动存储区域网络（SAN）、网络连接存储（NAS）和直接连接环境中的存储整合最多可支持224个光纤（FC）磁盘驱动器，存储容量可扩展到B以上最多可支持224个串行（SATA）磁盘驱动器，存储容量可扩展到56TB以上最多64个存储分区支持RAID 0，1，3，5和10提供1600MB/s的高性能的磁盘读取带宽提供高性能的FAStT存储管理软件，可对所有的FAStT存储子系统进行集中管理支持FlashCopy、VolumeCopy高级存储管理软件支持Remote Mirror同步/异步容灾软件支持FC/SATA磁盘扩展柜混合连接包括基于Microsoft Windows 2000/Windows 2003的故障切换驱动器，以及对基于AIX、Sun Solaris、HP-UX和其它基于Intel处理器平台的支持—包括Novell NetWare 和Linux操作系统通过可选的FAStT服务报警（FAStT Service Alert）功能提供的自动报警，可缩短服务的响应时间2安装环境准备2.1机房环境准备按装地点的地板区域必须达到下列条件:足够的空间用于安装DS4800足够的牢固性用于支撑满配DS4800及相关系统的重量，满配的DS4800 机头重kg lb).确信有足够的空间来移动机柜和安装模块，在安装区域有足够的清洁用空间.安装UPS设备如果可能的话，安装HBAs、交换机或其他的设备.从主机或交换机到安装区域有网线连接.到安装区域有电源线接口2.2DS4800机头及扩展柜物理尺寸2.2.1DS4800 Disk System Model 88 (1815-88A)高: mm in)宽: mm in)深: mm in)重: kg lb)2.2.2EXP810存储扩展单元(1812-81A)高: cm in)宽: cm in)深: cm in)重:Drive-ready (不含硬盘): 69 lbFully configured (含16个硬盘): 85 lb2.3操作环境2.3.1DS4800 Disk System Model 88 (1815-88A)温度(operating):10 to 35 degrees C (50 to 95 degrees F) at 0 to 914 m (0-3,000 ft)10 to 32 degrees C (50 to 90 degrees F) at 914 to 2,133 m (3000-7000 ft)温度(storage):1 to 60 degrees C (33 to 140 degrees F) at 0 to 914 m (0-3,000 ft)相关湿度(operating):8% to 80%相关湿度(storage):5% to 80%电源(per power supply, system rating):Voltage range - (100-240 V ac)Operating current - amperes)Power (540 watts)Frequency (50/60 Hz)热耗: 804 BTU per hour噪音(normal operation): bels2.3.2EXP810存储扩展单元(1812-81A)温度(operating):10 to 35 degrees C (50 to 95 degrees F) at 0-914 m (0-3,000 ft)10 to 32 degrees C (50 to 90 degrees F) at 914 - 2,133 m (3000-7000 ft)相关湿度(operating):8% to 80%电源(per power supply):Voltage range - nominal (100 - 240 V ac)Operating current amperes with 115 Vac input)Power watts)Frequency (50/60 Hz)热耗: BTU per hour (fully configured) 噪音(normal operation): bels3DS4800存储分配规则注：DS4800微码版本：Storage Manager 版本：Controller Firmware: Controller NVRAM : N1815D480R923V09随机访问比较多的应用划分磁盘时建议做RAID 0+1,顺序访问的应用做RAID5；访问量比较大的LUN均衡到多个RAID组中，避免热点盘过于集中；尽量分配同一容量的LUN，对于同一机器的不同属性的应用（DB/FS），可分配不同容量的LUN；数据空间跟索引空间建议放在不同的RAID组中，数据放在RAID5中，日志放在RAID10中；对于HP需要做MC的双机，分配一个容量为100M的LUN作为锁盘；在主机端认到PV后，将PV与LUN、LUN与Host之间的对应关系作成表格交予系统管理员，以利于主机做条带化；针对多应用的情况可以来自于不同的RAID 组。
IBM_DS4000_DS5000快速维护手册_v1.9a
第 2 页 共 62 页
版本历史： 1.1a 1.2a 1.3a
增加了对性能监控问题的解释 增加了 DS4000 的扩展柜 EXP 的 ID 设置的重要说明 增加了拔出未使用的光电转换模块 GBIC/SFP 的建议 增加了在微码 05.XX 上通过 SM 图形界面收集控制器串口日志的 方法； 增加了实施 EXP 扩展柜或硬盘升级及迁移的警告信息；一定要 按照 IBM 官方文档的规范进行。 增加了定期保存 Profile 和 All Support Data 的建议；
2010/08/06
说明：本文档仅供参考，并不能取代 IBM 的以下官方文档。 IBM官方服务文档内容介绍： 1． 以下是入门红皮书 Redbook，全面的介绍了硬件结构，如何安装配置、管理和维护 IBM System Storage DS4000 and Storage Manager V10.30 (SG24-7010-06) /Redbooks.nsf/RedbookAbstracts/sg247010.html （重点在第 1，2，3，4，5，6，12 章） IBM Midrange System Storage Implementation and Best Practices Guide (SG24-6363-04) /Redbooks.nsf/RedbookAbstracts/sg246363.html （重点在第 1，2，3，4，12 章） IBM Midrange System Storage Hardware Guide (SG24-7676-01) /Redbooks.nsf/RedbookAbstracts/sg247676.html （重点在第 1，2，3，4，7，8 章） 2． 作为 IBM 工程师/BP 代理商/客户，任何安装，实施，维护和变更工作都应首先参考官 方服务文档： 1） 每一个型号的 DS4000/DS5000 和扩展柜，都有一本最新版的 Installation，User’s and Maintenance Guide。 这本服务文档包含了以下重要内容： a． 物理安装的步骤 b． 详细的连线指南（包括主机端的连线图和内部磁盘柜的标准连线图） c． 如何查看和理解所有状态灯（LED）的含义 d． 所有硬件物理更换的具体步骤（在每次更换硬件之前都必须仔细查看） e． 备件号列表（Parts List） 2） IBM System Storage DS Storage Manager v10 Installation and Host Support Guide 这本 服务文档包含了在 AIX、Windows、HP-UX、Linux 等环境下使用 DS4000/DS5000 的以 下重要内容： a． AIX 环境下的限制要求 b． 如何使用“fget_config -Av”命令来检查 dar 的配置是否正确 c． “dar”和“dac”设备的各项属性的解释 d． 在 AIX 环境下在线更换热插拔的主机光纤卡（HBA）的步骤 e． AIX 的 Error Log 里面报告的“FCP_ARRAY_ERR”的具体解释 f． DS4000/DS5000 Diagnostic Data Collection(DDC) Event 的详细解释和处理办法 g． Firmware Upgrade Tool 的使用方法 h． 如何通过 Script Editor 运行脚本 下载地址： /systems/support/supportsite.wss/docdisplay?lndocid=MIGR-50756 52&brandind=5000028 3） IBM System Storage DS4000/DS5000 Hard Drive and Storage Expansion Enclosure Installation and Migration Guide 这本服务文档包含了 DS4000/DS5000 系列的 EXP 扩展柜和硬盘的升级和迁移的重要注意事 项。 下载地址： /systems/support/supportsite.wss/docdisplay?lndocid=MIGR-57818
IBM存储DS3200更换故障硬盘步骤
IBM DS3200更换故障硬盘步骤生产库存储Raid10上的一块硬盘故障，亮黄灯(不闪)，通过存储管理软件查看得知是5号盘故障，并且热备盘已经投入使用。
如下图：需要择机更换故障盘，查阅了IBM DS3200的用户手册得知，故障硬盘可以热插拔而不影响业务。
更换的步骤：确定要卸下的驱动器的位置。
警告：当热插拔驱动器相应的绿色活动指示灯闪烁时，切勿对它进行热插拔操作。
仅当该驱动器相应的淡黄色状态指示灯点亮并且不闪烁时，对它进行热插拔操作。
卸下驱动器：a. 按下托盘手柄右端的滑锁将其松开。
b. 将托盘手柄拉至打开位置。
c. 将驱动器从托架中拉出约12 毫米（0.5 英寸）并等待70 秒，让驱动器的内部转子慢慢停下，并让Storage Subsystem 控制器意识到从配置中卸下了一个驱动器。
确保驱动器上贴有标签等标识，然后将驱动器从Storage Subsystem 中完全滑出。
警告：卸下驱动器后，先等待70 秒，让驱动器的内部转子慢慢停下，然后再更换或重新安装驱动器。
否则可能会导致不可预测的结果。
安装新驱动器：a. 按下托盘手柄右端的滑锁将其松开。
b. 将托盘手柄拉至打开位置。
c. 将驱动器轻轻滑入空托架中，直至它停住。
d. 将托盘手柄推至闭合（锁定）位置。
检查驱动器指示灯：当驱动器准备就绪时，绿色活动指示灯点亮并且淡黄色状态指示灯熄灭。
如果淡黄色状态指示灯点亮并且不闪烁，请从托架中卸下驱动器并等待70 秒；然后重新安装驱动器。
从安全性考虑总结了3种更换故障盘的时机。
第一种，如果很着急的情况，可以按照上述步骤直接更换。
第二种，可以在合适的时间，停止业务，并备份数据库后，在线更换故障盘。
第三种，合适的时间，停止业务，关闭数据库，关闭主机，关闭存储，然后再更换故障盘。
更换故障盘后，新硬盘的绿色活动指示灯点亮，并且黄色状态灯熄灭（但是此时存储的黄色状态灯还是点亮的，因为此时热备盘还在使用中），然后存储会自动的向新硬盘往回拷贝数据，并在回拷过程中在存储的管理软件中显示有一个操作进程。
IBM TotalStorage DS4000 存储服务器和存储扩展机箱快速入门指南说明书
®
5. Managing the DS4000 storage server
After installation is completed, launch the storage management software to discover the hosts and storage subsystem automatically. For assistance, use the online help provided with the client.
GC26-7738-00
*07GC26-7738-00*
25R0400
*1P25R0400*
GC26-7738-00
Before you begin
Before you begin the installation procedure, unpack the carton and verify that your shipment contains all the required components. Be sure to read the Safety Guide first, and review the other documentation provided with your shipment, before attempting to install any components.
1. Capture a profile of the subsystem. Verify that the current controller, ESM and drive firmware match the latest versions on the DS4000 storage support Web site, and if required, download any updated firmware from the Web site. Review the readme files that are included in each firmware package for any special download requirements or sequence dependencies before downloading and installing that particular firmware.
IBMDS存储的配置步骤
DS3500或5020配置步骤（单控）1，物理连接管理端和盘柜的方法：先把管理端的IP 改为192.168.128.100（不能占用101，101为控制器默认链接IP）用一根网线把管理端的机器的网口和存储上的ENT1口连起来，然后在cmd里ping 192.168.128.101ping通就可以打开IBM DS SM管理软件2，找出随机的system storage DS3500或5020 support software 光盘双击后第一界面点OK 点NEXT继续NEXT然后点击NEXT继续NEXT点击OK继续NEXT弹出任何界面都OK然后点击INSTALL开始安装，安装完成，开始菜单里找到如下点DS storage manager client，打开管理软件如下图界面，右击小电脑图标，弹出三个选项选择Out-of-band management再第一个空白处输入A控制器的管理IP 如上，然后点击ADD ，当添加完成，会询问是否继续添加，点NO正常添加完成后如图系统会要求强制设置，密码复杂性要满足大小写加数字加特殊符号：如Abc!@#123<>设置成功就可以进入管理界面了如图单击Logical右击unconfigured capacity ，选择create arrayNEXTARRAY NAME 可以自定义，随便输入继续NEXT选择好之后finish 完成array创建点击yes，开始创建LUNNEXT选择好之后NEXT结束LUN的创建如需继续创建新的LUN 可以点击yes 如果不需要点击NO开始映射的步骤（mapping）选择DEFINE , HOST GROUP为创建主机组HOST 为单台主机定义一个主机NAME同样可以随意输入，然后NEXT识别完成后NEXT，选择主机的操作系统类型后，finish 完成选择DEFINE ADDITIONAL MAPPING，add完后close 关闭对话框映射完成后可以看到对应主机里的LUN现在可以重启服务器，打开磁盘管理，查看到映射过来的LUN，服务器里显示为磁盘N,如果服务器里多了个莫名其妙的几十M的小盘在SM的mapping里把Access remove掉右击Access 选择remove mapping输入yes 点击OK然后刷新下磁盘管理或重启服务器，几十M的小磁盘就消失了。
IBM System Storage DS5000系列存储系统 说明书
满足多种存储需求
IBM DS Storage Manager软件可 以提供无与伦比的配置灵活性， 确保DS5000系列存储系统的可配 置性，满足您应用的LUN需求。 DACstore技术可以在需求变更时 重新配置数据，并保持数据的完整 性。支持混合的高性能和高容量驱 动器可以在一个单一的系统中实 现分层存储。而且，DS5000系列 均衡的性能还提供出色的IOPS和 MB/s。凭借这种扩展的灵活性， DS5000系列成为一个可用于存储 合并实施的功能强大的系统，一个 存储系统即可满足并发和多种工作 负载与应用需求。
DS Storage Manager软件独特的 DACstore技术可以在每个已配置 的驱动器上一致存储配置元数据信 息。这种独特的设计可以创建数据 完整的驱动器可移植性——当系统 需求变更时，可支持驱动器级重新 配置和控制器级升级。您可以在存 储系统中重新配置驱动器，从而改 进渠道利用率/保护，或者甚至作 为一个完整的卷群组迁移到另一个 IBM DS5000存储系统中。
经过验证的IBM存储系列的 最新成员
DS5000系列存储系统由经过现场 验证的固件驱动，可以在所有基于 DS Storage Manager的系统间支 持一般特性、功能和管理接口。这 种共通性可以降低管理复杂度，提 供集中管理，从而能够降低TCO。 而且，DS5000系列存储系统还 秉承了我们无与伦比的投资保护 传统。
EXP5000驱动器附件
EXP5000驱动器附件远远不“只 是一堆磁盘”。它旨在优化性能、 可用性和可服务性。
• 4 Gb/s FC接口连接
• 在同一个附件中，最多可混合安 装16个双端口FC或 SATA磁盘 驱动器 — 可以选配自我加密FC驱动器 (FDE)
