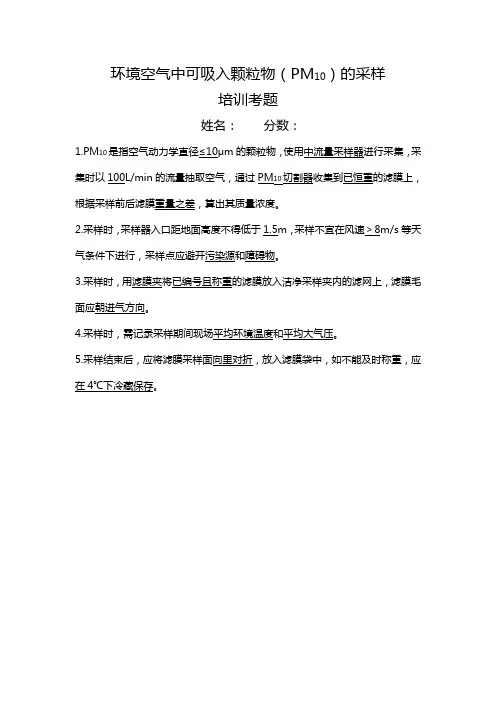

环境空气中可吸入颗粒物(PM10)采样培训答案
环境空气中可吸入颗粒物（PM10）的采样
培训考题
姓名：分数：
1.PM
是指空气动力学直径≤10μm的颗粒物，使用中流量采样器进行采集，采10
切割器收集到已恒重的滤膜上，根集时以100L/min的流量抽取空气，通过PM
10
据采样前后滤膜重量之差，算出其质量浓度。
2.采样时，采样器入口距地面高度不得低于1.5m，采样不宜在风速＞8m/s等天
气条件下进行，采样点应避开污染源和障碍物。
3.采样时，用滤膜夹将已编号且称重的滤膜放入洁净采样夹内的滤网上，滤膜毛
面应朝进气方向。
4.采样时，需记录采样期间现场平均环境温度和平均大气压。
5.采样结束后，应将滤膜采样面向里对折，放入滤膜袋中，如不能及时称重，应
在4℃下冷藏保存。
可吸入颗粒物PM10(滤膜称重法)(5.1)测定方 法 验 证 报 告
方法验证报告公共场所卫生检验方法第2部分：化学污染物可吸入颗粒物PM10 GB/T 18204.2-2014(5.1)1. 目的验证滤膜称重法测定公共场所的可吸入颗粒物PM 10指标，来判断在本实验室此方法的适用性。
2. 方法内容 2.1 原理使用带有10PM 切割器的滤膜采样器进行空气采样，空气中的颗粒物经切割器分离后，可吸入颗粒物10PM 被采集在滤膜上，经实验室称量可得到10PM 的质量，再除以采气体积即得出可吸入颗粒物10PM 的质量浓度。
2.2 仪器设备和材料2.2.1 可吸入颗粒物10PM 滤膜采样器：颗粒物捕集特性。
1.05.1,5.01050±=±=g a m m D σμμ 其中：50a D 为捕集效率为50％时所对应的颗粒物空气动力学直径；g σ为捕集效率的几何标准差。
2.2.2 流量计：精度2.5级。
2.2.3 分析天平：精度0.00001g 。
2.2.4 计时器：计时误差<1%.2.2.5 滤膜：0.3㎛粒子过滤效率不低于99.99%。
2.2.6 温度计：最小分度值不大于1.0℃，测量精度±1.0℃。
2.2.7 大气压力计：最小分度值不大于0.05 kPa ，精度±0.2kPa 。
2.2.8 采样泵：恒流精度±5%设定值。
2.2.9 干燥器。
2.3 测量步骤2.3.1 将滤膜编号，放入干燥器中平衡24h ，用天平秤出初始质量。
2.3.2 用一级皂膜流量计对采样流量计进行校准，误差≤5%。
2.3.3 采样布点2.3.3.1 室内面积不足50㎡的设置1个测点，50㎡~200㎡的设置2个测点，200㎡以上的设置3个~5个测点。
2.3.3.2 室内1个测点的设置在中央，2个采样点的设置在室内对称点上，3个测点的设置在室内对角线四等分的三个等分点上，5个测点的按梅花布点，其他的按均匀布点原则布置。
2.3.3.3测点距离地面高度1m~1.5m ，距离墙壁不小于0.5m 。
GBT 17095-1997 室内空气中可吸入颗粒物卫生标准测定方法验证报告
室内空气中可吸入颗粒物卫生标准GB/T 17095-1997方法验证报告编制: 日期：校核: 日期：审核: 日期：广东XX检测技术有限公司室内空气中可吸入颗粒物的测定方法验证报告1 方法依据依据《室内空气中可吸入颗粒物卫生标准GB/T 17095-1997》。
2 适用范围适用于公共场所空气中PM10浓度的手工测定，也适用于其他室内空气中可吸入颗料物浓度的手工测定。
3 测量仪器颗粒物采样器，电子天平，流量计：精度：2.5级4测量所象条件、测点位置及测量时段检测原理：使用带有PM10和PM2.5的切割器的滤膜采样器进行空气采样，空气中的颗粒物经切割器分离后，可吸入和可入肺颗粒物被采集在滤膜上，经实验室称量可得到PM10\PM2.5的质量，再除以采样气体积可得出质量浓度。
测定步骤:将滤膜放在恒温恒湿箱中平衡24h，平衡条件为：温度：20湿度：50RH%。
平衡完成后，用分析电子天平称量滤膜（测PM10），记录滤膜的重量并装入塑料封口袋中进行编号。
采样人员领取测试滤膜后到现场采样,用一级皂膜流量计对采样流量计进行校准，误差≤5% 。
采样布点，连接采样器，装上滤膜，将采样流量调整到规定值。
根据检测现场环境状况设定采样时间，测量现场的环境温度、湿度和大气压力。
完成采样必须4℃储存运回实验室。
将采集有颗粒物的滤膜放入干燥器中平衡24h，用天平称出终质量。
结果计算：式中：V0----标准状态下的采气体和解，单位为升（L）Vt----实际采气体积，为采样流量与采用时间乘积，单位为升（L）T-----采样点的气温，单位为摄氏度（℃）T0----标准状态下的绝对温度，273KP-----标准状态下的大气压，101kPaP0---标准状态下的大气压，101kPa浓度计算：可吸入颗粒特PM10质量浓度如下：式中：ρ----可吸入颗粒物PM10质量浓度，单位为毫克每立方米（mg/m3）m---PM10颗粒质量，单位为毫克（mg）V0---标准状态下采气体积，单位为（L）M2---滤膜终质量，单位为毫克（mg）M1---滤膜初质量，单位为毫克（mg）结果表达：一个区域的测定结果以该区域内采样点质量浓度的算术平均值。
pm10切割头原理
pm10切割头原理
PM10切割头是用于粉尘分析仪的一种切割装置，主要用于将空气中的悬浮颗粒物（PM10）切割成10微米以下的颗粒，以便于后续的测试和分析。
其原理主要包括以下几个步骤：
1. 空气进入切割头：空气中的PM10悬浮颗粒物通过进气口进入切割头内部。
2. 碰撞板分离颗粒物：切割头内部设置了一个碰撞板，当空气流经碰撞板时，较大的颗粒物会与碰撞板碰撞，被分离出来。
3. 颗粒物切割：分离出的较大颗粒物会进入一个旋转刀片或磨盘的缝隙中，刀片或磨盘会将颗粒物切割成10微米以下的颗粒。
4. 切割后的颗粒物进入样品管道：切割后的颗粒物随着空气流动进入样品管道，准备进行后续的测试和分析。
通过切割头的作用，空气中的PM10颗粒物能够被有效地切割成更小的颗粒，以便于进行粉尘分析和检测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大气可吸入颗粒物切割器 PM10系列操作规程
一．概述
该切割器是根据国家标准GB6921-86中关于大气飘尘（可吸入颗粒物）的要求进行设计的，产品经国家技术监督局授权检验单位——中国预防医学科学院环境卫生工程研究所检测，结果均符合GB6921-86中关于大气飘尘（可吸入颗粒物）的要求。
1．主要特点：
该切割器设计合理、结构简洁、性能稳定、使用方便、适应性强。
2．适用范围：
广泛适用于大气可吸入颗粒物采样器，实现对大气可吸入颗粒物的浓度监测，该系列切割器直接可与我公司生产的TSP采样器连接使用
3．工作环境：
环境湿度：-35℃~45℃
相对湿度：30%—95%
大气压力：86kPa~108kPa
三．使用方法
一、PM10—100切割器的使用方法：
1. 使用前的准备
⑴准备干净滤膜在规定条件下称初重、编号备用（该滤膜可用于采集PM10和TSP）
⑵中流量采样器流量设定为100L/min，用中流量校准流量。
此项操作可有用户根据实际使用频率而决定进行与否，一般情况下，流量校准可以间隔半年进行一次。
⑶对PM10切割器进行涂抹硅油或凡士林操作，操作方法如下。
取出冲击板（4）和孔板（3），用中性洗涤剂浸泡，除去积尘及污物，再用蒸馏水冲洗，最后用脱脂棉花沾95%的乙醇擦拭凉干涂抹上硅油（可用国产7501真空脂）或凡士林，涂抹时尽可能薄且均匀，不要涂抹在槽孔边缘上，涂抹孔板（3）时硅油不要涂抹在孔的斜口及孔内，此项操作每月做一次即可。
（注意：此项操作必须进行，如果用户忽略了将造成PM10测量浓度超差。
）
2. PM10采样：
⑴将已编号、称初重后的干净滤膜装在滤膜夹内，毛面向上，然后将滤膜夹还原到PM10切割器相应位置。
⑵采样器流量设定为100L/min,装上准备好的PM10切割器，设定好采样时间即可进行PM10颗粒物采样。
3. 总悬浮颗粒物（TSP）浓度采样：
拧开PM10切割器采样入口，取出孔板（3）和冲击板（4），然后再拧开采样入口，装上编号、初称重后的干净滤膜即可对总悬浮颗粒物进行监测，采样流量与PM10采样流量相同，均为100L/min。
4.不同环境下PM10颗粒物占总悬浮颗粒物（TSP）的比例会有所不同，用户只要按上述操作采样，即可保证所采样品为有效样品。
二、PM10—1000切割器的使用方法：
1. 使用前的准备
⑴检查与它连接的大容量总悬浮颗粒物采样器的采样流量及稳定度、滤膜的有效面积、安装尺寸（固定孔距）是否与本切割器的要求相同，否则应设法使其一致。
⑵松开四个紧固螺钉逐段取下第一段、第二段和第三段，用中性洗涤剂浸泡，除去积尘及污物，再用蒸馏水冲洗，最后用脱脂棉花球沾95%的乙醇擦拭，凉干后涂抹在硅油（可用国产7501真空脂）或凡士林。
涂抹时从中心向外进行，涂抹时尽可能的薄且均匀。
涂抹第三段冲击板时，在20mm宽的冲击板边缘应留1mm边不涂抹；涂抹第二段时，只涂抹在冲击板处，不要涂抹在8个长槽和中心孔的内壁上；第一段冲击孔内壁不应涂抹硅油外，其余部分应均匀涂抹硅油。
涂抹完后，反拆卸顺序将其装好。
此项每月做一次即可，无需每天都做。
⑶卸下采样器上的压膜夹，装上新滤膜。
⑷装上大气可吸入颗粒物切割器，拧紧固定螺母。
⑸盖上采样器外罩，即可进行采样。
⑹余下操作和普通大容量总悬浮颗粒物采样器相同。
四．注意事项
1．严格按照使用方法的指导进行操作，尤其是关于涂抹硅油或凡士林的操作细
节。
2．要保证切割器入口气流的流速或流量符合要求。
3．各组件不得有碰损或变形，否则会影响测量精度。
4．在使用PM10-1000采样时，采样器的排气口处要放置一盛水容器，避免引起扬尘，影响测量的精度。
五．维修保养
因各组件在设计与加工过程中精度要求都很高，所以在使用过程中不得损伤各组件。
保证各部分高度清洁，适时清洗。
六．储运
存放于通风、干燥、无腐蚀的环境中；运输时须外加保护木箱，防湿放摔。
