变频器控制字状态字
A 变频器控制字和状态字说明
6
位5 DB？.DBX1.5 RAMP_HOLD
7
位6 DB？.DBX1.6 RAMP_IN_ZERO
8
位7 DB？.DBX1.7 RESET
9
பைடு நூலகம்
位8 DB？.DBX0.0 点动正转
10
位9 DB？.DBX0.1 点动反转
11
位10 DB？.DBX0.2 PLC控制
12
位11 DB？.DBX0.3
13
2
位1 DB？.DBX1.1 运行准备好
3
位2 DB？.DBX1.2 脉冲禁止
4
位3 DB？.DBX1.3 无故障
5
位4 DB？.DBX1.4 OFF2有效
6
位5 DB？.DBX1.5 OFF3有效
7
位6 DB？.DBX1.6 无启动闭锁（装置可以合闸）
8
位7 DB？.DBX1.7 无报警
9
位8 DB？.DBX0.0 检测到给定和实际值偏差
10
位9 DB？.DBX0.1
11
位10 DB？.DBX0.2 给定比较未达到
12
位11 DB？.DBX0.3 无低电压故障
13
位12 DB？.DBX0.4 主接触器请求无效
14
位13 DB？.DBX0.5 斜坡函数发生器无效
15
位14 DB？.DBX0.6 负速度给定
16
位15 DB？.DBX0.7
位12 DB？.DBX0.4
14
位13 DB？.DBX0.5
15
位14 DB？.DBX0.6
16
位15 DB？.DBX0.7
准备476H 启动47FH 停止477H
SEW变频器控制字状态字
1=limit switch CW activated 0=not activated
1=limit switch CCW activated
使用 控制器禁止：0001hec
快停：0000hec 正常停车：0002hec
parameter set selection 参数组选择 reset 故障复位 reserved
direction of rotation for motor potentiometer 8
电动电位计方向选择
9
motor potentiometer acceleration
10
motor potentiometer dcceleration
9
电动电位计转速增加
10
电动电位计转速减速
11
selection of internal fixed setpoints
12
n11...n13 or n21...n23
固定转速设定值选择
fixed setpoint selection 13
固定转速设定组选择
14 15
状态字 Bit 0 1 2 3 4 5 6 7
limit switch CW active 到达CW限位开关
limit switch CCW active 到达CCW限位开关
0=enable 1=inhibit controller，actibate brake
0=rapid stop 1=enable
0=stop with generator ramp or process ramp 1=enable
0=hold control not active 1=hold control active 0=ramp generator 1 1=ramp generator 2 0=parameter set 1 1=parameter set 2 0=not active 1=reset fault
变频器控制字状态字
变频器控制字状态字标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]字体大小： | | 2010-02-11 12:51 - 阅读：143 - ：3工控网曾有过关于主题的文章,很精华,没找到链接,抱歉!下面给您一篇我曾摘自工控网的技术文章:1.通讯方式的设定:PPO 4,这种方式为0 PKW/6 PZD,输入输出都为6个PZD,(只需要在STEP7里设置，变频器不需要设置)；PROFIBUS的通讯频率在变频器里也不需要设置,PLC方面默认为.在P60=7设置下,设置P53=3,允许CBP(PROFIBUS)操作.设置变频器的PROFIBUS地址.2.设置第一与第二个输入的PZD为PLC给变频器的控制字,其余四个输入PZD这里没有用到.设置第一与第二个输出的PZD为变频器给PLC的状态字,设置第三个为变频器反馈给PLC的实际输出频率的百分比值,第四个为变频器反馈给PLC的实际输出电流的百分比值,其余两个输出PZD这里没有用到.给变频器的第一个PZD存储在变频器里的K3001字里.K3001有16位,从高到底为3115到3100(不是到.变频器的参数P554为1时变频器启动为0时停止,P571控制正转,P572控制反转.如果把P554设置等于3100,那么K3001的位3100就控制变频器的启动与停止,P571设置等于3101则3101就控制正转，P572设置等于3102则3102就控制反转.(变频器默认P571与P572都为1时正转，都为0时为停止).经过这些设置后K3001就是PLC给变频器的第一个控制字.此时K3001的3100到3115共16位除了位3110控制用途都不是固定的,所以当设置P554设置等于3101时则3101可以控制启动与停止,P571等于3111时则3111控制正转,等等.K3001的位3110固定为“控制请求”,这位必须为1变频器才能接受PLC的控制讯号,所以变频器里没有用一个参数对应到这个位,必须保证PLC发过来第一个字的BIT 10为1.这里设置为:P554=3100,P571=3101,P572=3102,当PLC发送W#16#0403时(既0000,0100,0000,0011)变频器正转.给变频器的第二个PZD存储在变频器里的K3002字里.变频器的参数P443存放给定值.如果把参数P443设置等于K3002,那么整个字K3002就是PLC给变频器的主给定控制字.PLC发送过来的第二个字的大小为0到16384(十进制),(对应变频器输出的0到100%),当为8192时,变频器输出频率为25Hz.5.变频器的输出给PLC的第一个PZD字是,第二个PZD字是,等等.要想把PLC接收的第一个PZD用作第一个状态字,需要在变频器里把=0032(既字K0032), 要想把PLC接收的第二个PZD用作第二个状态字,需要在变频器里把=0033(既字K0032). (K0032的BIT 1为1时表示变频器准备好,BIT 2表示变频器运行中,等等.)(变频器里存贮状态的字为K0032,K0033等字,而变频器发送给PLC的PZD是,等)在变频器里把=0148,在变频器里把=0022,则第三个和第四个变频器PZD分别包含实际输出频率的百分比值和实际输出电流的百分比值6.程序:(建立DB100,调用SFC14,SFC15,6SE7的地址为512既W#16#200)A. 读出数据CALL "DPRD_DAT"LADDR :=W#16#200RET_VAL:=MW200RECORD :=P# BYTE 12(读取12个BYTE) NOP 0B. 发送数据CALL "DPWR_DAT"LADDR :=W#16#200RECORD :=P# BYTE 12(写入12个BYTE) RET_VAL:=MW210NOP 0C. L "DB100".DBW0T "MW20"NOP 0D. L "DB100".DBW2T "MW22"NOP 0则: 控制启动与停止;控制正转;控制反转;变频器READY;变频器FAULT.不同的通讯方式有不同的通讯连接虽然先前也会一部分，但是楼主的详细说明，个人感觉，还是细致入微的。
MM440变频器控制字定义表
显示格式 HEX BOOL BOOL BOOL BOOL BOOL BOOL BOOL BOOL BOOL BOOL BOOL BOOL BOOL BOOL BOOL BOOL BOOL BOOL HEX DEC
正转 W#16#047F
FALSE FALSE TRUE FALSE FALSE FALSE FALSE FALSE TRUE TRUE TRUE TRUE TRUE TRUE TRUE FALSE TRUE FALSE W#16#FB34
_0111_1110 0111_1100 0_0111_111
ห้องสมุดไป่ตู้
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
TRUE
TRUE
FALSE
FALSE
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
TRUE
FALSE
TRUE
TRUE
TRUE
TRUE
TRUE
TRUE
TRUE
TRUE
TRUE
TRUE
TRUE
TRUE
TRUE
TRUE
TRUE
TRUE
FALSE
FALSE
FALSE
FALSE
TRUE
TRUE
TRUE
TRUE
FALSE
W#16#FB31 W#16#BB61 W#16#BB34
MM440变频器参数设置及DP通讯
变频器参数设置及DP通讯一、MM440变频器变频器MM440系列（MicroMasster440）是德国西门子公司广泛应用与工业场合的多功能标准变频器，它产用高性能的矢量控制技术，提供低速高转矩输出和良好的动态特性，同时具有超强的过载能力，以满足广泛的应用场合。
对于变频器的应用，必须首先熟练对变频器的面板操作，以及根据实际应用，对变频器各种功能参数进行设置。
1．变频器参数设置方法（一）参数结构MM440变频器有两种参数类型：以字母P开头的参数为用户可改动的参数；以字母r 开头的参数表示本参数为只读参数。
变频器的参数只能用基本操作面板BOP，高级操作面板AOP 或者通过串行通讯接口进行修改。
用BOP 可以修改和设定系统参数使变频器具有期望的特性例如斜坡时间最小和最大频率等选择的参数号和设定的参数值在五位数字的LCD 可选件上显示。
（二）基本操作面板BOP操作利用基本操作面板BOP 可以更改变频器的各个参数。
为了用BOP 设置参数，首先必须将SDP 从变频上拆卸下来然后装上BOP 。
BOP 具有五位数字的七段显示用于显示参数的序号和数值报警和故障信息以及该参数的设定值和实际值BOP 不能存储参数的信息♦在缺省设置时用BOP 控制电动机的功能是被禁止的如果要用BOP 进行控制参数P0700 应设置为1 ，参数P1000 也应设置为1；♦变频器加上电源时也可以把BOP 装到变频器上或从变频器上将BOP 拆卸下来；♦如果BOP 已经设置为I/O 控制P0700=1 在拆卸BOP 时变频器驱动装置将自动停车；（1）BOP按键功能介绍（图2-5-1）（2）BOP修改参数下面通过将参数P1000的第0组参数，即设置P1000[0]=1的过程为例，介绍一下通过操作BOP面板修改一个参数的流程（图2-5-2）：2．变频器调试通常一台新的MM440变频器一般需要经过如下三个步骤进行调试：参数复位，是将变频器参数恢复到出厂状态下的默认值的操作。

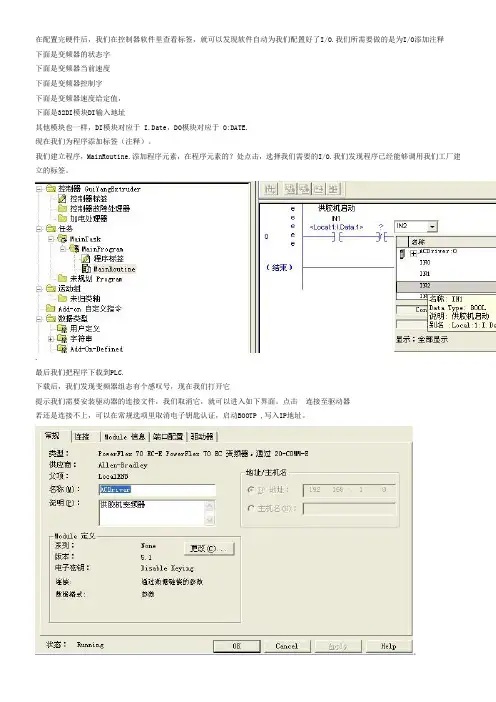

AB-PLC注释(标签)的建立及程序的设计
在配置完硬件后，我们在控制器软件里查看标签，就可以发现软件自动为我们配置好了I/O.我们所需要做的是为I/O添加注释
下面是变频器的状态字
下面是变频器当前速度
下面是变频器控制字
下面是变频器速度给定值，
下面是32DI模块DI输入地址
其他模块也一样，DI模块对应于 I.Date，DO模块对应于 O:DATE.
现在我们为程序添加标签（注释）。
我们建立程序，MainRoutine.添加程序元素，在程序元素的？处点击，选择我们需要的I/O.我们发现程序已经能够调用我们工厂建立的标签。
.
最后我们把程序下载到PLC.
下载后，我们发现变频器组态有个感叹号，现在我们打开它
提示我们需要安装驱动器的连接文件，我们取消它，就可以进入如下界面。
点击连接至驱动器
若还是连接不上，可以在常规选项里取消电子钥匙认证，启动BOOTP ,写入IP地址。
现在我们发现设备的感叹号已经没有了，设备连接正常
在AB RSLogix 5000 软件里，我们可以设定驱动器内部参数，
注意：在变频器参数设定完成后，记得把ID2--BOOTP,设定为0. DISnable.否则变频器无法通过以太网与PLC交换数据。
PLC的IO 指示灯总是闪烁寻找通讯数据，变频器的 NETA,NETB指示灯也熄灭不再闪烁。
我们点击连接驱动器，使我们所配置的驱动器与我们软件里设定的参数一致，我们点击下载
i。
西门子plc与西门子变频器通讯的控制字与状态字西门子plc
西门子plc与西门子变频器通讯的把握字与状态字 - 西门子plc最近调试涉及到西门子plc与6SE70变频器通讯，由于以前没有深化接触过西门子的通讯连接，有关于把握字和状态字的问题比较挠头，询问了有阅历的专家，现在刚刚懂了点皮毛，好记性不如烂笔头，先抓紧登记来，以后渐渐深化学习，也供大家参考。
这里仅举一个启动变频器与速度给定的例子。
在这里接受的是PPO 5的通讯方式，这样应当会有10个PZD，但这里我们先只用前两个PZD。
PLC给变频器的第一个PZD存储在变频器里的K3001字里。
K3001有16位，从高到底为3115到3100(不是3001.15到3001.00)，变频器的参数P554为1时变频器启动为0时停止，P571把握正转，P572把握反转，假如把P554设置等于3100，那么K3001的位3100就把握变频器的启动与停止，P571设置等于3101则3101就把握正转，P572设置等于3102则3102就把握反转。
经过这些设置后K3001就是PLC 给变频器的第一个把握字。
此时K3001的3100到3115共16位除了位3110把握用途都不是固定的，所以当设置P554设置等于3101时则3101也可以把握启动与停止，P571等于3111时则3111把握正转，等等。
由于K3001的位3110固定为“把握恳求”，这位必需为1变频器才能接受PLC的把握讯号，所以变频器里没有用一个参数对应到这个位。
PLC给变频器的其次个PZD存储在变频器里的K3002字里，变频器的参数P443存放给定值，假如把参数P443设置等于K3002，那么整个字K3002就是PLC给变频器的主给定把握字。
PLC发送过来的其次个字的大小为0到16384（十进制—），（对应变频器输出的0到100%），当为8192时，变频器输出频率为25Hz。
变频器的输出给PLC的第一个PZD字是P734.1，其次个PZD字是P734.2，等等。
Altⅰvαr31变频器说明书
Altⅰvαr31变频器说明书
Altⅰvαr31变频器的控制状态在软件中以字节的形式储存，每一位代表不同的意义，控制字包括复位起停等比如说起停，该位为1时，变频器运行状态字反映着变频器当前的状态，包括故障、旋转方向等。
1、设置Altⅰvαr31变频器控制字地址：断电后，通过硬件拨码，设置PROFIBUS地址，应与STEP7软件分配地址一致，地址空间为0~125，默认地址127。
2、Altⅰvαr31变频器控制字设置参数。
1）var.0-40（LCP的手动启动键）选择禁用。
2）var.8-10 转速正极限不要超过电机额定转速。
3）var.8-50~8-56 选择[1]总线。
4）var.8-03~8-07咨询[2]进行设置。
5）var.9咨询丹佛斯进行设置。
6）var.3-00 选择[0]仅为正值，防止反转。
7）另外Par.3-01~3-03也需设置。
3、Altⅰvαr31变频器控制字类型：用于非循环参数访问，只能访问PCD（过程控制数据），但是不能对PCV（变频器参数特征值）进行访问。
Altⅰvαr31变频器送出过程控制数据，变频器响应后返回过程状态数据。
对于过程控制数据，PCD头4个字节由CTW（控制字）
和MRV（主要参考值——速度）组成，用来控制电机起停以及速度给定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
字体大小：大| 中| 小2010-02-11 12:51 - 阅读：143 - 评论：3工控网曾有过关于主题的文章,很精华,没找到链接,抱歉!下面给您一篇我曾摘自工控网的技术文章:1.通讯方式的设定:PPO 4,这种方式为0 PKW/6 PZD,输入输出都为6个PZD,(只需要在STEP7里设置，变频器不需要设置)；PROFIBUS的通讯频率在变频器里也不需要设置,PLC方面默认为1.5MB.在P60=7设置下,设置P53=3,允许CBP(PROFIBUS)操作.P918.1设置变频器的PROFIBUS地址.2.设置第一与第二个输入的PZD为PLC给变频器的控制字,其余四个输入PZD这里没有用到.设置第一与第二个输出的PZD为变频器给PLC的状态字,设置第三个为变频器反馈给PLC 的实际输出频率的百分比值,第四个为变频器反馈给PLC的实际输出电流的百分比值,其余两个输出PZD这里没有用到.3.PLC给变频器的第一个PZD存储在变频器里的K3001字里.K3001有16位,从高到底为3115到3100(不是3001.15到3001.00).变频器的参数P554为1时变频器启动为0时停止,P571控制正转,P572控制反转.如果把P554设置等于3100,那么K3001的位3100就控制变频器的启动与停止,P571设置等于3101则3101就控制正转，P572设置等于3102则3102就控制反转.(变频器默认P571与P572都为1时正转，都为0时为停止).经过这些设置后K3001就是PLC给变频器的第一个控制字.此时K3001的3100到3115共16位除了位3110控制用途都不是固定的,所以当设置P554设置等于3101时则3101可以控制启动与停止,P571等于3111时则3111控制正转,等等.K3001的位3110固定为“控制请求”,这位必须为1变频器才能接受PLC的控制讯号,所以变频器里没有用一个参数对应到这个位,必须保证PLC发过来第一个字的BIT 10为1.这里设置为:P554=3100,P571=3101,P572=3102,当PLC发送W#16#0403时(既0000,0100,0000,0011)变频器正转.4.PLC给变频器的第二个PZD存储在变频器里的K3002字里.变频器的参数P443存放给定值.如果把参数P443设置等于K3002,那么整个字K3002就是PLC给变频器的主给定控制字. PLC发送过来的第二个字的大小为0到16384(十进制),(对应变频器输出的0到100%),当为8192时,变频器输出频率为25Hz.5.变频器的输出给PLC的第一个PZD字是P734.1,第二个PZD字是P734.2,等等.要想把PLC接收的第一个PZD用作第一个状态字,需要在变频器里把P734.1=0032(既字K0032),要想把PLC接收的第二个PZD用作第二个状态字,需要在变频器里把P734.2=0033(既字K0032).(K0032的BIT 1为1时表示变频器准备好,BIT 2表示变频器运行中,等等.)(变频器里存贮状态的字为K0032,K0033等字,而变频器发送给PLC的PZD是P734.1,P734.2等)在变频器里把P734.3=0148,在变频器里把P734.4=0022,则第三个和第四个变频器PZD分别包含实际输出频率的百分比值和实际输出电流的百分比值6.程序:(建立DB100,调用SFC14,SFC15,6SE7的地址为512既W#16#200)A. 读出数据CALL "DPRD_DAT"LADDR :=W#16#200RET_VAL:=MW200RECORD :=P#DB100.DBX0.0 BYTE 12(读取12个BYTE)NOP 0B. 发送数据CALL "DPWR_DAT"LADDR :=W#16#200RECORD :=P#DB100.DBX12.0 BYTE 12(写入12个BYTE)RET_VAL:=MW210NOP 0C. L "DB100".DBW0T "MW20"NOP 0D. L "DB100".DBW2T "MW22"NOP 0则:DB100.DBX 13.0 控制启动与停止;DB100.DBX 13.1 控制正转;DB100.DBX 13.2 控制反转;M21.1 变频器READY;M21.3 变频器FAULT.不同的通讯方式有不同的通讯连接虽然先前也会一部分，但是楼主的详细说明，个人感觉，还是细致入微的。
十分感谢。
至于不同的通信方式，有不同的通信连接，主要就是装置对装置的。
走USS协议，RS485，两线制差动，四线制差动。
这些都是在装置里做了，跟PLC没有关系了。
就是在程序里将变频器的地址（硬件组态中）和你要发送和接收的字节对应上，然后再变频器侧输入参数控制字1用于启动，停止等控制。
控制字2用于速度给定，关键要将参数与你的DB块中的每个位对应好正转反转不一定要在P571和P572中设定的|在PLC程序中，编写PLC对变频器控制字1第十位置1，为实现处理过程数据，变频器本身控制要求。
大全有说明。
引用| 回复| 2008-12-04 20:17:15 18楼TO1楼：请问发送的数据是不是应为DB100.DBX0.0读出的数据为#PDB100.DBX任意数的第0位请赐教则:DB100.DBX 13.0 控制启动与停止;DB100.DBX 13.1 控制正转;DB100.DBX 13.2 控制反转;M21.1 变频器READY;M21.3 变频器FAULT.中的dbx13.2的地址在哪，，还是不明白，麻烦楼友急急急看一下70变频器控制字的定义就知道了,控制字1的第十二位就是反向命令啊, 1:04:31 22楼yyh117491DB100.DBX 13.2 控制反转70装置的控制字1的第12是反向命令可是在db100中没有dbx13.2这个地址dbx13.2这个代号该如何解释DB100.DBX 13.2 控制反转70装置的控制字1的第12是反向命令可是在db100中没有dbx13.2这个地址dbx13.2这个代号该如何解释地址名称类型初始值注释0 CONTROL_WORD1 WORD W#16#0 控制字1 2 SPEED_SET WORD W#16#0 速度给定4 TENSION_SET WORD W#16#0 张力给定6 CONTROL_WORD2 WORD W#16#0 控制字2 8 SPACE1 WORD W#16#010 SPACE2 WORD W#16#012 SPACE3 WORD W#16#014 SPACE4 WORD W#16#016 SPACE5 WORD W#16#018 SPACE6 WORD W#16#020 STATUS_ WORD1 WORD W#16#022 SPEED_ACTUAL INT 024 TENSION_ACTUAL WORD W#16#026 STATUS_WORD2 WORD W#16#028 SPACE7 ARRAY[0..5]*2 WORD=40 END-STRUCT楼主帮我解释一下，这是我的一个se70装置的db块DB31在程序里面有一个地址是db31 dbx21.3这是一个装置给plc的故障信号可是在上面的db块列表里面没有dbx21.3这个地址上面的db块的地址都是偶数，没有像21 23等这些地址该怎么解释？还有就是dbx和dbw有什么区别已经将控制字与状态字拆分出来,可以对照矢量大全看一下就明白了, db31 dbx21.3对应70装置的状态字1的第三位那么DB57.DBX27.2对应装置第几个状态字的第几位能不能把控制字2和状态字2也帮忙拆分一下程序中用到DB1.DBD64，可是我的DB1块中最高地址是+34.0DB1 DBD64是什么意思，是不是数据类型不一样双字的,MOV 就行了.没有必要搞的那么复杂.db31 dbx21.3对应70装置的状态字1的第三位那么DB57.DBX27.2对应装置第几个状态字的第几位能不能把控制字2和状态字2也帮忙拆分一下程序中用到DB1.DBD64，可是我的DB1块中最高地址是+34.0DB1 DBD64是什么意思，是不是数据类型不一样阅读：143 | 顶：0 顶一下| 评论：3 | 收藏| 打印| 下一篇：使用通讯方式改变变频器参数方法浅谈>> <<上一篇：s7 300 故障文章评论(共3条)张海波西门子变频器中的PZD和PKW这两个术语PZD---过程数据（PZD）部分，包括控制PKW---参数部分（PKW－参数识别值）用于读，写参如果需要读写变频器中的某个参数，需要PKW，如果要控制变频器启停/设定频率等就要用PZD。
PZD---过程数据（PZD）部分，包括控制字，设定值，状态字和实际值。
如启动停止信号，速度给定值，实际电流值，速度等。
PKW---参数部分（PKW －参数识别值）用于读，写参数值。
如读参数P350的设定值。
例如：你在硬件组态中插入MASTETDRIVERS CBP2\MC\在组态中选PPO5:PKW I/O各4WORD,PZD I/O各10WORD。
那么，在参数中举例如主给定P443=K3002（PZD第二个字），P554(ON/OFF1)=B3100（PZD第一个字的第1位）；数据发送P734.1=K32(状态字),P734.2=K151(速度实际值)。
