05-5 瓷夹或塑料夹配线质量管理
瓷夹或塑料夹配线交底记录
2021年10月15日施表52021年10月15日施表52021年10月15日施表52021年10月15日施表5 工程名称节能大厦分部工程建筑电气工程分项工程名称瓷夹或塑料夹配线施工中天宝业集团交底内容:3.6.3.1导线敷设应横平竖直在同一平面上有曲折时折角应为90°角线路结头做法见图3.6.3.1.1瓷夹板胀固定见图3.6.3.1.2所示。
图3.6.3.1.1线路结头做法图3.6.3.1.2瓷夹板胀固定3.6.3.2当两条线路互相穿插时应在靠近建筑物的导线上套以绝缘套两端用瓷〔塑料〕夹固定。
线路穿插做法见图 3.6.3.2.1。
导线在分支时分支处用瓷〔塑料〕夹固定线路分支结头做法见图3.6.3.2.2所示。
图3.6.3.2.1线路穿插做法交底接收交底人接收人2021年10月15日施表5 工程名称节能大厦分部工程建筑电气工程分项工程名称瓷夹或塑料夹配线施工中天宝业集团交底内容:图3.6.3.2.2线路分支结头做法3.6.3.3面礼导线在阴角处做法见图3.6.3.3.1线路与道穿插做法见图3.6.3.3.2所示。
图3.6.3.3.1 导线在阴角处做法图3.6.3.3.2 线路与道穿插做法3.6.3.4导线在绕梁处应加抱角见图3.6.3.4.1。
明线穿墙做法见图3.6.3.4.2所示。
交底接收交底人接收人2021年10月15日施表5 工程名称节能大厦分部工程建筑电气工程分项工程名称瓷夹或塑料夹配线施工中天宝业集团交底内容:图3.6.3.4.1绕梁做法图3.6.3.4.2明线穿墙做法3.6.3.5导线在进入电器具处均应装设瓷〔塑料〕夹固定见图3.6.3.5所示。
图3.6.3.5拉线开关安装示意图3.6.3.6导线的驰度不可过大以免绝缘不良造成短路在容易刮碰导线的地方应加保护装置。
3.7导线连接：3.7.1螺旋接线钮连接：在配线结头处均应预留出接线端头。
连接见第八章8.4.8条有关局部。
连接后顺直导线倒挂空间即可。
瓷夹或塑料夹配线分项工程质量技术交底卡
3.7.3 铜导线焊接：请见3?、3.8节有关部分。
3.7.4 铝套管压接：请见3?、3.8节有关部分。
3.8 线路检查及绝缘摇测，请见3?、3.11节有关部分。
4 质量标准
4.1 保证项目：
4.1.1 瓷件及导线的品种规格、质量必须符合设计要求和有关规定；导线间和导线对地间的绝缘电阻必须大于0.5欧
瓷夹或塑料夹配线分项工程质量技术交底卡
GD2301003
施工单位
深圳市英龙建安(集团)有限公司
工程名称
中山市万科城市风景花园后期组团2(4B1)
分部工程
建筑电气工程
交底部位
日期
年月日
交
底
内
容
交
底
内
容
交
底
内
容
交
底
内
容
1范围
本工艺标准适用于干燥、无机械损伤的室内及室外挑檐下的电气照明明配线工程。
2 施工准备
3.6 导线敷设：
3.6.1 放线：
将导线放开后，双根平行地盘在放线架上，然后按线路的始终端顺序穿入每个过墙管。在应加保护管处需同时穿好保护管。
3.6.2 导线敷设：
从每个支路的一端开始，顺线路、顺房间进行。先在一端用木螺丝将瓷（塑料）夹固定在木砖或塑料胀管上，再将导线放在夹板凹槽内，拧紧瓷（塑料）夹上的螺丝。然后将导线捋直，用同样的方法在另一端将导线和瓷（塑料）夹固定牢，最后把中间的导线和瓷（塑料）夹固定牢固。
3.4 预埋塑料胀管：
同样按照弹线定位的方法来确定固定点的位置，然后，根据所选用的塑料胀管的外径和长度选择钻
头进行钻孔，孔深应大于胀管的长度，埋入胀管后应与墙面平齐。
品质制度表格-瓷夹、瓷柱珠及瓷瓶配线线路敷设观感质量等级评定表 精品
瓷夹、瓷柱（珠）及瓷瓶配线线路敷设观感质量等级评定表
检查人：
瓷夹、瓷柱(珠)及瓷瓶配线线路敷设观感质量等级评定表使用说明
(1)适用范围。
本表用于瓷夹、瓷柱(珠)及瓷瓶线路敷设观感项目检查。
(2)检验方法。
1)保证项目：1项：实测或检查绝缘电阻测试记录。
2项：观察检查。
2)基本项目：1项：观察和手扳检查。
2项：观察检查。
3)允许偏差项目：拉线、尺量检查。
(3)检查数量。
绝缘电阻值抽查5个回路。
导线抽查10处，瓷件及支架安装按不同瓷件敷设的线路各抽查10处。
导线敷设按不同瓷件敷设的线路各抽查10处。
(4)空格填写。
1)分项检查点(房间)质量等级:列24个空格，按表列分项工程(或其子项)质量标准，确定每个检查点(房间)的质量等级，合格用“○”，优良用“√”，不合格且不能返工重做的用“×”表示。
实际检查点(房间)超过24格时，每空格可一分为二，增为48格。
2)分项检查点(房间)优良率：填写实际检查总点(房间)数及其中优良点(房间)数，并计算优良率。
3)评定实得分：标准分或再分配的分值如实填写，根据上项优良率确定质量等级，并同时将其百分率填在其后括号内。
按标准分或再分配分值与质量等级百分率的乘积确定实得分。
瓷夹或塑料夹配线工艺技术交底
瓷夹或塑料夹配线工艺技术交底1 技术交底范围本工艺标准适用于干燥、无机械损伤的室内及室外挑檐下的电气照明明配线工程。
2 设计情况根据不同工程的情况具体而定，设计总说明和各系统图中会对各类配线方式予以明确。
3 施工工艺流程3.1施工准备3.1.1 作业条件（1）配合土建结构施工，根据设计图位置尺寸要求，将木砖，过墙管预埋正确。
（2）装修作业全部完成。
3.1 .2主要机具（1）铅笔、卷尺、线坠、粉线袋、水桶、钢丝刷。
（2）手锤、錾子、手电钻、电锤、电炉、锡锅、锡勺。
（3）工具袋、工具箱、万用表、兆欧表、高凳等。
3.1.3材料要求（1）瓷夹（塑料夹）：其底板应平整完好，不得有破裂、歪斜等现象。
（2）绝缘导线：导线的规格、型号必须符合设计要求，并有产品合格证。
1）螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。
2）套管：有铜套管，铝套管及铜铝过渡套管三种，选用时应采用与导线材质规格相应的套管。
3）塑料胀塞：其规格与被紧固的电气器具荷重相适应，并选用相应规格的木螺丝配套使用。
4）镀锌材料：机螺丝、螺栓、木螺丝、螺母、垫圈、弹簧垫圈等。
5）辅助材料：钻头、黑胶布，橡胶绝缘带，粘塑料绝缘带、砂布、焊锡、焊剂、木砖等。
3.2 工艺流程弹线定位→木砖、保护管预埋→安装塑料胀塞→夹板固定→导线敷设4 工艺操作要点和质量要求4.1工艺操作要点4.1.1 工艺流程（1）弹线定位1）根据设计图要求，从线路的电源设备和用电器具的位置，找好水平和垂直线，用粉线袋沿建筑物表面，由始端至终端弹出线路的中心线，均匀分出档距，标出固定点位置。
2）线路与其它管路应避免相遇，接近敷设时，其最小距离应符合表4.1.1-1规定。
3配线时，支持点与转弯中点、分支点和电气器具边缘的距离为40～60mm。
4）导线沿室内墙壁、顶棚敷设时，其支持件固定点间的距离应规范要求。
5）室内敷设的导线与建筑物表面最小距离在瓷（塑料）夹板配线时，应不小于5mm；6）瓷（塑料）夹板配线时，导线至地面的最小距离见表4.1.1-2规定。

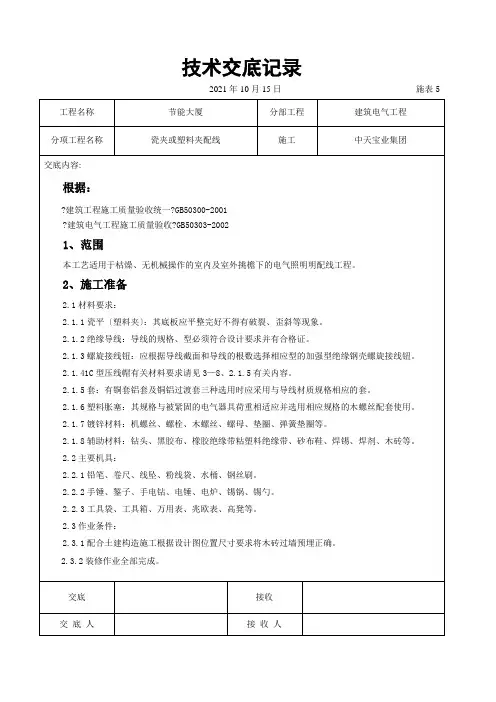

建筑电气工程交底-瓷夹或塑料夹配线交底记录
交底单位 接收单位交底人 接收人交底内容:依据标准:《建筑工程施工质量验收统一标准》GB50300-2001 《建筑电气工程施工质量验收规范》GB50303-2002本工艺标准适用于T •燥、无机械操作的室内及室外挑檐下的电气照明明配线工程。
2.施工准备衬材料要求:杯瓷平（塑料夹〉：其底板应平整完好，不得有破裂、歪斜等现象。
杯绝缘导线：导线的规格、型号必须符合设计要求，并有产品合格证。
杯螺旋接线钮：应根据导线截面和导线的根数选择柑应型号的加强型绝缘钢壳螺旋接线钮。
杯型压线帽有关材料要求请见3—8、2.1.5有关内容。
杯套管：有铜套管，铝套管及铜铝过渡套管三种，选用时应采用与导线材质规格柑应的套皆。
其规格与被紧固的电气器具荷重相适应，并选用相应规格的木螺丝配套使用。
工程名称分项工程名称技术交底记录2008年10月15日施管表5节能大厦分部工程建筑电气工程瓷夹或塑料夹配线 施工单位 中天宝业集团杯塑料胀塞: 杯镀锌材料: 机螺丝、螺栓、木螺线、螺母、垫圈、弹簧垫圈等。
杯辅助材料: 钻头、黑胶布"橡胶绝缘带，粘塑料绝缘带、砂布鞋、焊锡、焊剂、木砖等。
杯主要机具:杯铅笔、卷尺、线坠、粉线袋、水桶、钢丝刷。
杯手锤、鑒子、手电钻、电锤、电炉、锡锅、锡勺。
杯工具袋、工具箱、万用表、兆欧表、高凳等。
杯作业条件:*^*配合土建结构施工，根据设计图位置尺寸要求，将木砖，过墙管预埋正确。
★^^装修作业全部完成。
技术交底记录交底单位 接收单位交底人接收人交底内容:3.操作工艺水水工艺流程: 惮线泄位一一预埋木砖和保护（预埋塑料胀管）一一夹板固定一一导线敷设一一导线连结一一线路检査、 绝缘摇测杯弹线定位应符合以下规泄:杯线路与加它笛路应避免相遇，接近敷设时•其最小距离应符合3」、表3・2规崔。
杯导线在转弯、分支和进入电气器具处•均应装设支持件固泄。
采用瓷夹板或塑料夹板配线时，支 持点与转弯中点、分支点和电气器具边缘的距离为40〜60mm 。
塑料护套线配线质量管理工艺标准
塑料护套线配线质量管理工艺标准塑料护套线配线质量治理工艺标准1、范围本工艺标准适用于室内电气照明的塑料护套线明配线工程。
2、施工预备2.1材料要求：2.1.1塑料护套线：导线的规格、型号必需符合设计要求，并有出厂合格证。
2.1.2螺旋接线钮：应按照导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。
2.1.31C安全型压线帽有关要求见3;8、2.1.5条有关内容。
2.1.4套管：套管有铜套管、铝磁疗管及铜铝过渡套管三种，选用时应采纳与导线材质规格相应的套管。
2.1.5接线端子（俗称接线鼻子）：选用时应按照导线的根数和总截面选择相应规格的接线端子。
2.1.6辅助材料：镀锌木螺丝、焊锡、焊剂、木砖、钉子、铝卡子、橡胶绝缘带、粘塑料绝缘带、黑胶布、接线盒、瓷接头等。
2.2主要机具：2.2.1铅笔、卷尺、水平尺、线坠、水桶、灰铲、粉线袋。
2.2.2常用电工工具、手锤、錾子、钢锯、锯条，手电钻、冲击钻（电锤）。
2.2.3兆欧表、万用表、工具袋、工具箱，高凳等。
2.3作业条件2.3.1配合土建结构施工阶段，按照设计图尺寸位置，预埋好木砖和过墙管。
2.3.2内装修工程全部结束。
3、操作工艺3.1工艺流程：弹线定位;;预埋木砖庇护（预埋塑料胀管）;;护套线配线;;导线保持;;线路检查、绝缘摇测。
3.2弹线定位时，塑料护套配线应符合以下规定：3.2.1线卡距离木台、接线盒及转角处不得大于50mm。
线卡最大间距为300mm，间距均匀，认可偏差5mm。
3.2.2线路与其它管道相遇时，应加套庇护管助且绕行；与它管道之间的最小距离见3;1、表3-2所示。
3.3预埋木砖和庇护管。
3.4弹线定位。
3.5安装塑料胀管。
3.6护套线配线：按照原先预埋好的木砖和塑料胀管的位置，弹出粉线，确定固定档距。
将铝卡子用钉子固定在木砖上，用木螺丝将接线盒、电门盒、插销盒等固定在塑料胀管上。
按照线路的实际长度量好导线长度并剪断。
应从线路的一端开始逐段地敷设，边敷设，边固定。
瓷夹或塑料夹配线施工工艺
瓷夹或塑料夹配线施工工艺一、范围本工艺标准适用于干燥、无机械损伤的室内及室外挑檐下的电气照明明配线工程。
二、施工准备1、材料要求：1.1瓷夹（塑料夹）：其底板应平整完好，不得有破裂、歪斜等现象。
1.2绝缘导线：导线的规格、型号必须符合设计要求，并有产品合格证。
1.3螺旋接线钮：应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。
1.4 LC型压线帽有关材料要求见3—8、2.1.5有关内容。
1.5套管：有铜套管，铝套管及铜铝过渡套管三种，选用时应采用与导线材质规格相应的套管。
1.6塑料胀塞：其规格与被紧固的电气器具荷重相适应，并选用相应规格的木螺丝配套使用。
1.7镀锌材料：机螺丝、螺栓、木螺丝、螺母、垫圈、弹簧垫圈等。
1.8辅助材料：钻头、黑胶布，橡胶绝缘带，粘塑料绝缘带、砂布、焊锡、焊剂、木砖等。
2、主要机具：2.1铅笔、卷尺、线坠、粉线袋、水桶、钢丝刷。
2.2手锤、錾子、手电钻、电锤、电炉、锡锅、锡勺。
2.3工具袋、工具箱、万用表、兆欧表、高凳等。
3、作业条件：3.1配合土建结构施工，根据设计图位置尺寸要求，将木砖，过墙管预埋正确。
3.2装修作业全部完成。
三、操作工艺1、工艺流程：弹线定位→预埋木砖和保护管→预埋塑料胀管→夹板固定→导线敷设→导线连接→线路检查绝缘摇测2、弹线定位：2.1弹线定位应符合以下规定：（1）线路与其它管路应避免相遇，接近敷设时，其最小距离应符合下表规定。
（2）导线在转弯、分支和进入电气器具处，均应装设支持件固定。
采用瓷夹板或塑料夹板配线时，支持点与转弯中点、分支点和电气器具边缘的距离为40～60mm。
（3）导线沿室内墙壁、顶棚敷设时，其支持件固定点间的距离应符合规定。
（4）室内敷设的导线与建筑物表面最小距离在瓷（塑料）夹板配线时，应不小于5mm；（5）瓷（塑料）夹板配线时，导线至地面的最小距离见下表规定。
导线至地面的最小允许距离2.2弹线定位：根据设计图要求，从线路的电源设备和用电器具的位置，找好水平和垂直线，用粉线袋沿建筑物表面，由始端至终端弹出线路的中心线，均匀分出档距，标出固定点位置。
瓷柱、瓷瓶配线质量管理
瓷柱、瓷瓶配线质量管理依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于电气照明室内、室外的瓷柱瓷瓶明配线工程。
2、施工准备2.1 材料要求：2.1.1 绝缘导线的规格、型号必须符合设计要求，并有出厂合格证。
2.1.2 瓷柱、瓷瓶应清洁完整，无残缺裂纹。
2.1.3 螺旋接线钮应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。
2.1.41C 安全型压线帽请见3—8、3.8 节有关部分。
2.1.5 套管有铜套管、铝套管及铜铝过渡套管三种，选用时应采用与导线材质规格相应的套管。
2.1.6 接线端子选用时应根据导线的根数和总截面选择相应规格的接线端子。
2.1.7 镀锌材料：圆钢、扁钢、木螺丝、机螺丝、螺母、垫圈、和弹簧垫圈等。
2.1.8 辅助材料：钻头、防锈漆、调合漆、绑线、砂布、橡胶（粘塑料）绝缘带、黑胶布、焊锡、焊剂、木砖等。
2.2 主要机具：2.2.1 铅笔、卷尺、线坠、粉线袋、水桶、钢丝刷。
2.2.2 常用电工工具：电烙铁、喷灯、锡锅、锡勺、手锤、錾子。
2.2.3 手电钻、冲击站、电锤、兆欧表、万用表、工具袋、工具箱、高凳。
2.3 作业条件：2.3.1 在土建结构施工阶段，应按设计图尺寸位置预埋木砖和过墙管。
2.3.2 待内装修全部完成后，方可进行配线。
3、操作工艺3.1 工艺流程：弹线定位——预埋木砖保护（预埋塑料胀管）——瓷柱、瓷瓶固定——导线敷设——导线连结——线路检查、绝缘摇测。
3.2 弹线定位：3.2.1 弹线定位应符合以下规定：321.1瓷柱配线时，导线线间最小距离及固定点最大距离见表321.1 所示。
瓷柱（珠）配线的线间及固定点间的允许距离（mm 表3.2.1.13.2.1.4 室内沿墙壁、顶棚支持件固定点距离见表 3.2.1.4 所示。
3.2.1.5敷设在绝缘支持件上的绝缘导线其支持点间距表3.2.1.53.2.1.6室内、室外敷设时至地面的最小距离表3.2.1.63.2.1.710mm 3.2.1.8导线在转弯、分支和进入电气器具处，均应装设支持件固定。
