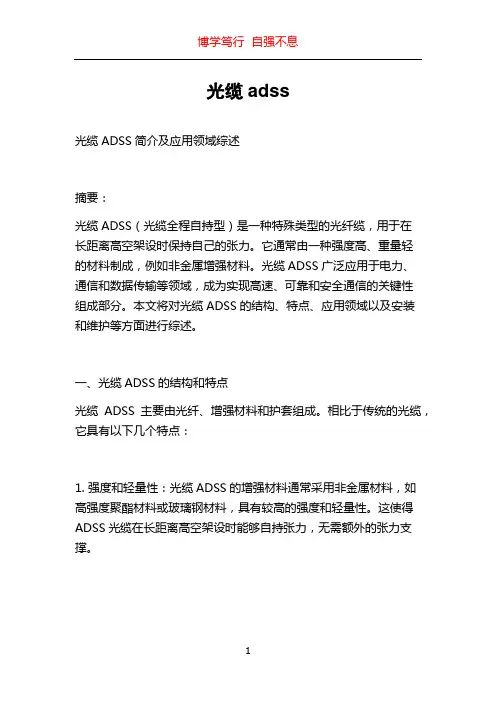

光缆adss光缆ADSS简介及应用领域综述摘要：光缆ADSS（光缆全程自持型）是一种特殊类型的光纤缆，用于在长距离高空架设时保持自己的张力。
它通常由一种强度高、重量轻的材料制成，例如非金属增强材料。
光缆ADSS广泛应用于电力、通信和数据传输等领域，成为实现高速、可靠和安全通信的关键性组成部分。
本文将对光缆ADSS的结构、特点、应用领域以及安装和维护等方面进行综述。
一、光缆ADSS的结构和特点光缆ADSS主要由光纤、增强材料和护套组成。
相比于传统的光缆，它具有以下几个特点：1. 强度和轻量性：光缆ADSS的增强材料通常采用非金属材料，如高强度聚酯材料或玻璃钢材料，具有较高的强度和轻量性。
这使得ADSS光缆在长距离高空架设时能够自持张力，无需额外的张力支撑。
2. 抗电磁干扰：ADSS光缆具有良好的抗电磁干扰能力，能够在高压输电线路的附近稳定工作，不会受到电磁场的干扰，确保通信信号质量的稳定性。
3. 高弹性和耐久性：ADSS光缆的增强材料具有高弹性和耐久性，可以在各种恶劣的气候条件下工作，并且能够承受大风、冰雪等外力的作用，保证光纤的完好性和稳定性。
二、光缆ADSS的应用领域光缆ADSS广泛应用于以下几个领域：1. 电力行业：在电力输配网的建设和运维中，光缆ADSS作为电力监测和通信系统的重要组成部分，可以实现实时的数据传输和监测，提高电网的可靠性和安全性。
2. 通信行业：ADSS光缆可以用于城市通信网的建设，包括城域网、广域网以及光纤到户等应用场景。
与传统的地面敷设方式相比，ADSS光缆具有不占用地面资源、安全可靠和抗灾能力强等优势。
3. 数据中心：随着云计算和大数据时代的到来，数据中心的建设和扩展成为一个重要的需求。
ADSS光缆作为数据高速传输的关键媒介，可以满足数据中心对高速、可靠和安全传输的要求。
4. 石油和天然气行业：在石油和天然气勘探、开发和生产过程中，光缆ADSS可以用于实时数据的监测和传输，提高勘探和生产效率，并确保油气管道的安全运行。
浅析ADSS光缆在电力通信系统中的应用
型 的 特 制 光 缆 。 大 量 的 实 践 证 明 ， Ｓ （ 介 质 自 承 光 缆 ） 于 其 独 塔 之 间 的 自然 条 件 。 牵 引 机 行 进 是 否 方便 ， 力 机是 否 可 以摆 放 等 。 ＡＤ Ｓ 全 由 如 张 （ ）于 线 路 设 计 的 误 差 ， 缆 的 配 盘 可 使 用 如 下 的 经 验 公 式 ： ３ 光 光 缆 盘长 ＝ 输 电 线路 长 × 数 ＋ 施 工 考虑 长 度 ＋ 熔 接 用 的长 度 ＋ 系
机 械 、 气、 象条 件 施 工人 员 等 因素 的诸 多方 面 。 电 气
【 关键 词 】 ＡＤＳ Ｓ光 缆 特性 设 计 施 工
电 力 通 信 网 络 是 规 模 最 大 、 展 较 为 完 善 的 国 内 专 用 网 。 电 力 发 通 信 担 负 着 语 音 、 公 自 动 化 （ 及 其 他 以 太 网 信 号 ） 电 力 营 销 和 办 以 、 电 国 和 通 信 的 广 泛 使 用 为 高 效 、 靠 的 电 力 通 信 网 提 供 了 坚 实 的 物 可
线 路 误 差
计 施 工 工 艺 会 大 大 提 高 ＡＤ Ｓ光 缆 的 效 能 、 长 其 使 用 寿 命 。 Ｓ 延
一
、
ＡＤ ＳＳ 的 物 理 特 性
１ 专 为 电力 系 统 设 计 ， 一 种 全 绝缘 介 质 的 自承 式 架 空光 缆 ， 、 是
它 的结构 中不 含任 何 金 属材 料 ：
中国高新技术企业
麓 析
ＡＤ Ｓ 光 缆 在 电 力 通 信 Ｓ
系 统 中 ｌ 应 用 ； 『
玲 文 ／李 玉林
【 要】 摘
Ａ Ｓ光 缆 采 用 特 殊 的 绝缘 材 料 ， 有 良好 的 绝 缘 和 耐 高 温 性 能， ＤＳ 具 抗拉 强度 高， 可架 设 在 电 力 线路
ADSS光缆介绍

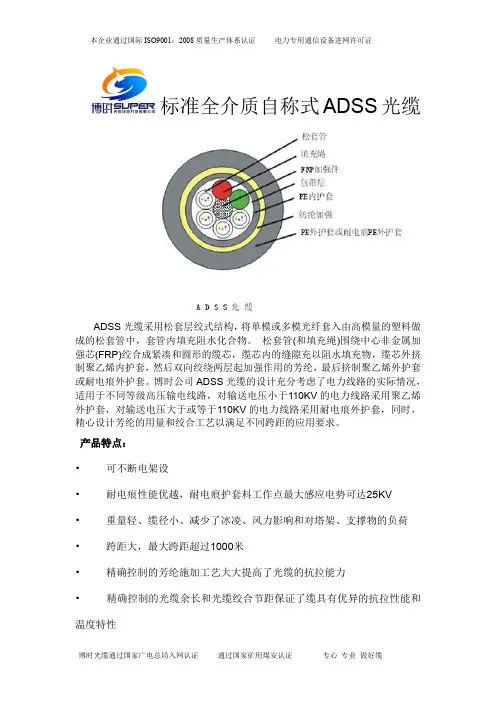

标准全介质自称式ADSS光缆
ADSS光缆采用松套层绞式结构，将单模或多模光纤套入由高模量的塑料做成的松套管中，套管内填充阻水化合物。
松套管(和填充绳)围绕中心非金属加强芯(FRP)绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物，缆芯外挤制聚乙烯内护套，然后双向绞绕两层起加强作用的芳纶，最后挤制聚乙烯外护套或耐电痕外护套。
博时公司ADSS光缆的设计充分考虑了电力线路的实际情况，适用于不同等级高压输电线路，对输送电压小于110KV的电力线路采用聚乙烯外护套，对输送电压大于或等于110KV的电力线路采用耐电痕外护套，同时，精心设计芳纶的用量和绞合工艺以满足不同跨距的应用要求。
产品特点：
•可不断电架设
•耐电痕性能优越，耐电痕护套料工作点最大感应电势可达25KV
•重量轻、缆径小、减少了冰凌、风力影响和对塔架、支撑物的负荷•跨距大，最大跨距超过1000米
•精确控制的芳纶施加工艺大大提高了光缆的抗拉能力
•精确控制的光缆余长和光缆绞合节距保证了缆具有优异的抗拉性能和温度特性
技术参数：
根据不同气象条件及跨距设计。
另有配套光缆金具：
ADSS悬垂金具
ADSS耐张金具
ADSS引下线夹
ADSS防震锤
ADSS螺旋减震器
ADSS余缆架
ADSS光缆中间接线盒
ADSS光缆室内接线盒
ADSS塔用紧固夹具
ADSS杆用紧固夹具。
ADSS光缆介绍
根不锈钢管光单元与铝包钢线及铝合金线绞合成缆，满足顾客需要。具体结构如下： 1.不锈钢管光单元： 不锈钢管由不锈钢带卷绕焊接而成，光纤及纤膏包容其中，钢管外表面涂敷一层防电化学腐蚀的防腐缆膏。 2. 光纤： 光纤采用色谱及色环识别。 每根钢管最大光纤芯数： 48 芯 ITU-T G.652 或 G.655 光纤。 3.( 金属 ) 线 ： 光单元与铝包钢线、铝合金线绞合成缆，以满足必需的强度和导电率并进一步保护光纤。铝包钢线符合 IEC1232 ( 国际电工
光缆芯数 （芯）
1-24
光缆外径 （nm）
允许侧压 短时跨距（M）
（N/100mm）
Φ12.0-Φ8
50-500
≥2200
抗冲击 （N·m）
5
允许弯曲半径（倍光缆外径）
静态
动态
10
20
参考重量 （kg/km）
116-158
应用：
光纤复合架空地线光缆 OPGW
●替换现有地线，改造电力光通信线路 ●在新建架空电力线时，与地线同步规划设计 ●为不锈钢光纤传输单元提供最佳保护 ●传导故障短路电流并提供抗雷击保护
结构特点：
●缆径小，重量轻，对塔的附加载荷低 ●不锈钢管径大于铝包钢线及铝合金线 ●不锈钢光纤单元位于绞层中心部位，受到的保护稍好 ●在最小的钢管内获取最大的光纤余长（一次） ●单层铠装时抗扭曲、抗侧压、抗拉伸性能稍差 ●运行温度：－40℃~+80℃
产品介绍： 上海慧锦公司设计和生产松套不锈钢管光单元 OPGW 。其结构型式有中心管式和层绞式。层绞式 OPGW 可根 据需要将 1 ～ 3
adss光缆电压等级
adss光缆电压等级摘要：1.引言2.adss 光缆的定义和作用3.adss 光缆的电压等级4.adss 光缆电压等级的影响因素5.adss 光缆电压等级的测量方法6.结论正文：1.引言ADSS 光缆是一种用于电力系统中的光缆，它具有优异的抗电磁干扰性能和良好的机械性能，广泛应用于高压输电线路的通信系统中。
然而，对于ADSS 光缆的电压等级，许多人不甚了解。
本文将详细介绍ADSS 光缆的电压等级及其相关知识。
2.adss 光缆的定义和作用ADSS 光缆，全称为All-Dielectric Self-Supporting Optical Fiber Cable，即全介质自承式光缆。
它是一种采用全介质材料作为支撑的光缆，具有良好的自承能力和优异的抗电磁干扰性能。
在电力系统中，ADSS 光缆主要负责承载通信信号，实现输电线路的远程监控和控制。
3.adss 光缆的电压等级ADSS 光缆的电压等级是指光缆所能承受的电力系统电压。
根据我国相关标准和实际应用需求，ADSS 光缆的电压等级通常分为10kV、35kV、110kV、220kV、330kV、500kV 等几个等级。
不同电压等级的ADSS 光缆在材料选择、结构设计等方面有所不同，以满足不同应用场景的需求。
4.adss 光缆电压等级的影响因素ADSS 光缆的电压等级主要受以下几个因素影响：（1）光缆的材料：光缆所采用的介质材料、光纤、金属部件等都会影响光缆的电压等级。
（2）光缆的结构：光缆的结构设计、缆径、光缆与地的间距等因素会影响光缆的电压等级。
（3）电力系统的电压：输电线路的电压等级直接决定了ADSS 光缆所需的电压等级。
5.adss 光缆电压等级的测量方法测量ADSS 光缆电压等级的方法主要包括：（1）直流电压试验：通过施加直流电压，检测光缆在电压作用下的绝缘性能。
（2）交流电压试验：模拟电力系统的实际电压，检测光缆在交流电压作用下的耐压能力。
（3）雷电冲击电压试验：模拟雷电冲击电压，检测光缆在极端条件下的电压承受能力。
ADSS光缆知识概述
ADSS光缆知识概述
全介质自承式ADSS光缆，由于具有独特的结构、良好的绝缘性和耐高温性，以及抗拉强度高等诸多优点，为电力通信系统中提供快速、经济的传输信道。
一般而言，ADSS光缆在很多应用场合要比光纤复合式地线光缆OPGW便宜，而且更容易安装。
利用电力线路或其附近的杆塔架设ADSS光缆是很可取的，甚至有些地方利用ADSS光缆是必需的。
一ADSS光缆中的AT和PE的区别
ADSS光缆中的AT和PE是指光缆的护套。
PE护套：普通的聚乙烯护套。
用于10kV和35kV的电力线路。
AT护套：抗电痕护套。
用于110kV和220kV的电力线路。
二ADSS光缆敷设的优点1.能够耐受极端恶劣气候（大风、冰雹等）的能力较强。
2.温度适应性强，线膨胀系数小，满足恶劣环境条件需要。
3.光缆直径小、重量轻，减轻了冰凌和大风对光缆的影响，同时也减轻了电力杆塔的负荷，最大限度地利用杆塔资源。
4.ADSS光缆不用依附于电力线或者底线，可以单独的架设于杆塔之上，可以在不停电的条件下施工。
5.光缆在高强度电场下的性能极其优越，不会受到电磁干扰。
6.与电力线路相互独立，检修方便。
7.属于自承式光缆，安装时不需要吊线等辅助挂线。
三ADSS光缆的主要用途1.作为OPGW系统中继站的引入和引出光缆使用，基于其安全属性，在引入和引出中继站时，可以很好地解决电力隔离问题。
2.作为高压（110kV-220kV）电力网中光纤通信系统的传输光缆。
特别是许多地方在改造旧有通信线路时很方便地利用了它。
3.用于6kV～35kV～180kV配电网中的光纤通信系统。
通讯ADSS光缆参数(12芯、24芯)
ADSS光缆简介ADSS光缆，All-dielectric Self-supporting Optical Cable （也称全介质自承式光缆）。
全介质即光缆所用的是全介质材料。
自承式是指光缆自身加强构件能承受自重及外界负荷。
这一名称就点明了这种光缆的使用环境及其关键技术：因为是自承式，所以其机械强度举足轻重；使用全介质材料是因为光缆处于高压强电环境中，必须能耐受强电的影响；由于是在电力杆塔上架空使用，所以必须有配套的挂件将光缆固定在杆塔上。
即ADSS光缆有三个关键技术：光缆机械设计、悬挂点的确定和配套金具的选择与安装。
ADSS光缆机械性能光缆机械性能主要体现在光缆最大运行张力、平均运行张力及极限抗拉强度等。
普通光缆的国家标准明确规定了不同使用方式（如架空、管道、直埋等）的光缆应具有的机械强度。
而ADSS光缆是自承式架空光缆，所以它除了必须承受自身重力的长期作用外，还必须能经受住自然环境的洗礼。
如果ADSS光缆机械性能设计不合理、与当地天气不相适应，则光缆就会存在安全隐患，寿命就会打折扣。
因此，每个ADSS光缆工程都必须根据光缆路由所处的自然环境和跨距等采用专业软件严格设计，确保光缆具有足够的机械强度。
当输电线路已经架设有地线，且剩余寿命还相当长，需要尽快以低安装费用建设光缆系统，同时避免停电作业等前提下，采用ADSS光缆是有很大优势的。
ADSS光缆护套ADSS光缆在不同的电力路线采用不同的护套，最常见的ADSS?套有两种：PE护套和AT护套。
PE护套：普通的聚乙烯护套。
用于110K V以下电力线路。
AT护套：抗电痕护套。
用于100KV以上电力线路。
悬挂式光缆由于ADSS光缆是与高压电力线同路共舞，所以其表面除要求与普通光缆一样抗紫外线辐射之外，还要求能长期经受高压强电环境的考验。
光缆与高压相线及其与大地之间的电容耦合会在光缆表面产生不同的空间电位。
在雨雪冰霜等气象环境及尘垢作用下，电位差在潮湿污秽的光缆表面局部引起漏电流，产生的热效应使光缆表面部分区域水分被蒸发，在蒸干的瞬间，漏电流中断从而产生电弧和较大热能，积累的热能会灼伤光缆表面，形成象树枝状的痕迹，这就是所说的电痕。
ADSS全介质自承式光缆的详细介绍和技术参数
ADSS全介质自承式光缆的详细介绍和技术参数一、概述：ADSS全介质自承式光缆，ADSS光缆具有卓越的光纤传输性能、光缆机械性能和环境性能，可与高压电力传输线同杆架设。
它作为电网通信最完美的传输介质用于电力系统，且在强电场环境中光缆传输信号不会受到任何干扰，通信质量不受任何影响，光缆质量不受任何影响，是电力通信最为有效、方便的传输方式。
适用于长途通信和局间通信。
二、ADSS全介质自承式光缆敷设方式：自承式架空三、适用温度：-40℃～+60℃四、ADSS全介质自承式光缆相关证书：电力专用通信设备进网许可证五、ADSS全介质自承式光缆产品特点：1.光纤传输损耗小、色散低2.光缆具有优良的机械性能和环境性能3.结构紧凑、采用SZ层绞结构，确保恶劣环境下光纤不受力4.光缆全为非金属结构、重量轻，敷设方便，抗电磁干扰强5.光缆为自乘式架设，抗拉强度高，抗外界环境能力强，光缆柔韧性和抗弯曲能力强6.防电磁干扰、耐电腐蚀强：组成光缆的材料都必须是非金属材料，其外护套采用耐电痕聚乙烯护套材料（光缆敷设区的空间电≥12kv时）。
7.有良好的温度、环境特殊性，适合于架空环境：光缆的设计充分考虑了风速、冰凌、温差、蠕变等外界条件的影响，具有抗冲击、抗震动、耐反复弯曲、防止热老化、阻燃等性能。
8.线路成本低：安装架设方便：可以在不改变输电线杆塔的情况下将光缆直接架设在原杆塔上。
9.重量轻，对杆塔负载小：ADSS 光缆内采用了具有高弹性模量、高强度的芳纶纱作为抗张元件，代替了普通光缆中的钢丝加强构件，从根本上减轻了光缆的自重。
六、ADSS全介质自承式光缆规格型号：光缆规格：由缆中光纤数量代号、光纤类别代号和最大允许使用张力组成，其中，光纤数量代号用光缆中同类别光纤的实际有效数目的数字表示。
最大允许使用张力为设计气象条件下理论计算总负载时光缆所允许的最大张力。
非金属加强构件﹑松套层绞填充式﹑耐电痕聚乙烯护套﹑包含36根B1.1类二氧化硅系单模光纤﹑最大允许使用张力为2KN 的自承式通信用室外光缆，其产品标记应为：ADSS-AT 36B1.1-2KM YD/T980-2002。
