大工13春《电机与拖动》辅导资料三
电机与电力拖动复习资料知识讲解

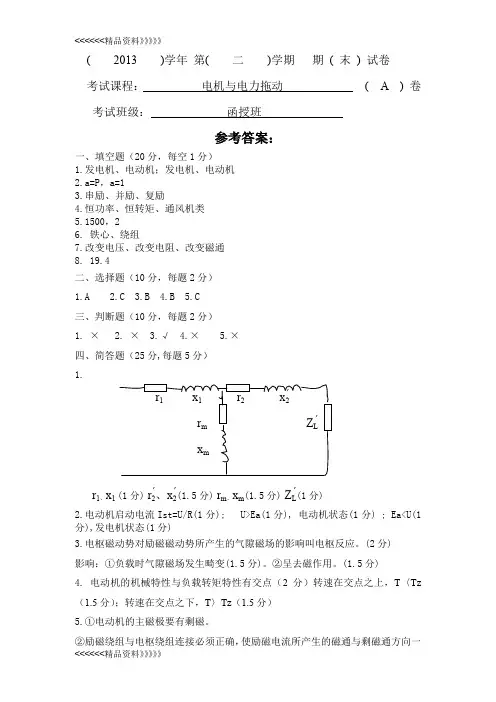

( 2013 )学年第( 二)学期期( 末) 试卷考试课程：电机与电力拖动( A ) 卷考试班级：函授班参考答案：一、填空题（20分，每空1分）1.发电机、电动机；发电机、电动机2.a=P，a=13.串励、并励、复励4.恒功率、恒转矩、通风机类5.1500，26. 铁心、绕组7.改变电压、改变电阻、改变磁通8. 19.4二、选择题（10分，每题2分）1.A2.C3.B4.B5.C三、判断题（10分，每题2分）1. ×2. ×3.√4.×5.×四、简答题（25分,每题5分）1.r1、x1 (1分) r2、x2(1.5分) r m、x m(1.5分) Z L(1分)2.电动机启动电流Ist=U/R(1分); U>Ea(1分), 电动机状态(1分) ; Ea<U(1分),发电机状态(1分)3.电枢磁动势对励磁磁动势所产生的气隙磁场的影响叫电枢反应。
(2分)影响：①负载时气隙磁场发生畸变(1.5分)。
②呈去磁作用。
(1.5分)4.电动机的机械特性与负载转矩特性有交点（2分）转速在交点之上，T〈Tz （1.5分）；转速在交点之下，T〉Tz（1.5分）5.①电动机的主磁极要有剩磁。
②励磁绕组与电枢绕组连接必须正确，使励磁电流所产生的磁通与剩磁通方向一致。
③励磁回路的总电阻必须小于临界电阻。
五、计算题（35分）1、（5分）解：（1）直接起动的电流I st =U N /Ra=220/0.067=3283.6A （2分） I st /I N =3283.6/207.5=15.8（1分）（2）I st1=1.5×I N =1.5×207.5=311.25A=U N /(Ra+Rst) 由此可得：Rst=0.64Ω（2分）2、（10分）解：m=4，选取 A I I N 15276221=⨯== （2分） Ω=Ω=Ω=Ω=Ω==Ω==Ω==Ω========ΩΩΩΩ153.1693.0416.025.0889.2736.1043.1627.0664.1895.2152440432134231214414R R R R R R R R R R R R R R I U R R a aN m βββββ3、（20分）（2分）（2分）Ω=--Φ-=Ω=-Φ-==-=ΦΩ==Ω15.10)()2(48.3)1(41.038.0065.01a a e Z a ae Na N N e N a R I n C R R I n C U R n R I U C R R （7分）。
电机与电力拖动复习资料材料
电机与电力拖动复习材料一、填空题1．电动机按其功能可分为动力电动机和控制电动机。
2．电动机按用电类型可分为交流电动机和直流电动机。
3．电动机按其转速与电网电源频率之间的关系可分为同步电动机和异步电动机。
4．电动机的工作原理是建立在电磁感应定律通电导体在磁场中受电动力定律、电路定律和电磁力定律等基础上的。
5．产生旋转磁场的必要条件是在三相对称绕组中通入对称三相交流电。
6．电动机的转动方向与旋转磁场的转动方向相同，它由通入三相定子绕组的交流电流的相序决定。
7．电动机工作在额定状态时，铁心中的磁通处于临界饱和状态，这样可以减少电动机铁心的磁滞和涡流损耗。
8．工作制是指三相电动机的运转状态，即允许连续使用的时间，分为连续、短时和周期断续三种。
9．三相电动机定子绕组的连接方法有星形和三角形两种。
10．根据获得启动转矩的方法不同，电动机的结构也存在较大差异，主要分为笼型电动机和绕线式电动机两大类。
11．三相异步电动机固有机械特性是在额定电压、额定频率、按规定方法接线条件下的特性。
12．固有机械特性曲线上的四个特殊点是额定点、理想空载点、启动点、临界点。
13．常用的人为机械特性曲线是转子串电阻和降低定子电压。
14．常用的降压启动方法有定子串电阻、星形-三角形降压、自耦降压等。
15．降压启动在启动电流减小的同时启动转矩也减小了。
16．绕线式异步电动机启动方法有转子串电阻和转子串频敏变阻器两种，其中控制简单的是转子串频敏变阻器方法。
17．能耗制动实现时应断开定子的三相电源电源，在定子两相上加上直流电源，同时串电阻。
18．电源两相反接反接制动的制动能源来自于电源和转子转动的动能，其制动力较能耗制动更大。
19．最常见的出现回馈制动的情况是限速下放重物和降低电压调速。
20．变极调速的调速范围大，调速的平滑性差，最突出的优点是低速时转矩大，所以常被用于重载启动。
21．变频调速的优点有调速范围宽、静差率小，稳定性好、平滑性好，能实现无级调速、可适应各种负载、效率较高。
【精品】电机与拖动基础习题解答第三章
武汉纺织大学第三章3.1三相异步电动机的结构主要是哪几部分?它们分别起什么作用?答:三相异步电动机的结构分定子和转子两部分,定、转子之间有空气隙。
定子是由定子铁心、定子绕组和机座三个部分组成。
定子铁心是磁路的一部分,同时用来嵌放定子绕组;定子绕组通电时能产生磁场;机座用来固定与支撑定子铁心。
转子部分有转子铁心和转子绕组。
转子铁心也是磁路的一部分,同时用来嵌放转子绕组;转子绕组的作用是产生感应电动势、流过电流并产生电磁转矩。
3.2异步电动机的基本工作原理是什么?为什么异步电动机在电动运行状态时,其转子的转速总是低于同步转速?答:异步电动机是应用通电导体在磁场中产生电磁力的原理而工作的。
电动机在工作时定子旋转磁场与转子之间要有相对切割运动,否则在转子绕组中不能产生感应电动势,不能产生电流,也就没有电磁转矩,所以在电动运行状态时,转子的转速不能等于同步转速,只能低于同步转速。
3.3什么叫转差率?三相异步电动机的额定转差率为多少?为什么转差率是异步电动机最重要的一个技术参数?答:旋转磁场转速即同步转速1n 与转子转速n 之差(1n -n)称为转差。
转差(1n -n)与同步转速1n 之比,称为转差率,用s 表示,即 s=11n n n 额定转差率N s 很小,约为0.015~0.05。
转子转速n=1n (1-s),用转差率s 能表示转子转速,转子的感应电动势也与转差率相关,所以转差率是最重要的一个技术参数。
3.4已知一台三相异步电动机的额定功率N P =10kW,额定电压N U =380V,额定功率因数cos N ϕ=0.75,额定效率N η=86%,问其额定电流N I 为多少?解:由N P =3N U N I cos N ϕN η×310-kW 则有75.086.038031010cos 31033⨯⨯⨯⨯=⨯=N N N N N U P I ϕη=23.6A3.5一台异步电动机定子绕组有6根引出线,其铭牌上标明“电压380/220V,接法 Y/Δ”。
电机与拖动复习资料
电机与拖动复习资料一、、填空题（每空1分，共30分）1．直流发电机中的电磁转矩方向与转子的旋转方向（相反），因此电磁转矩为（阻力）转矩；直流电动机中的电磁转矩方向与转子的旋转方向（相同），因此电磁转矩为（动力）转矩。
2．接触器主要由（电磁机构）、（触点系统）、（灭弧装臵）等三大部分组成。
3．空气阻尼式时间继电器主要由（电磁机构）、（触点系统）和（延时机构）三部份组成。
若要将通电延时型改成断电延时型，只需将（电磁机构翻转180度）。
4、用Y-△降压起动时,起动电流为直接用△接法起动时的（1/3）,所以对降低（起动电流）很有效。
但启动转矩也只有直接用△接法启动时（1/3），因此只适用于空载或轻载启动。
5．反接制动时，当电机转速接近于（0）时，应及时（切断电源），防止电机（反转）。
6、伺服电动机为了防止（反转）现象的发生，采用（增大转子电阻）的方法。
7、步进电动机是一种把（电脉冲）信号转换成（角位移或线位移）信号的控制电机。
8．分磁环的作用是使（产生的合成吸力始终大于弹簧的反作用力），以消除（衔铁的振动和噪声）现象；三相交流电磁机构是否需要分磁环（不需要）。
9．单相异步电动机定子绕组中产生的磁场是（脉动磁场），可分解为（正向旋转磁场）和（反向旋转磁场）两部分。
10．熔断器又叫保险丝，用于电路的（短路）保护，使用时应（串）接在电路中。
二、判断题（每小题1分，共10分）。
（某）1．一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。
（某）2．三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。
（某）3．交流电动机由于通入的是交流电，因此它的转速也是不断变化的，而直流电动机则其转速是恒定不变的。
（某）4．转差率S是分析异步电动机运行性能的一个重要参数，当电动机转速越快时，则对应的转差率也就越大。
（某）5．三相异步电动机不管其转速如何改变，定子绕组上的电压、电流的频率及转子绕组中电势、电流的频率总是固定不变的。
