常用馈线头规格(带图纸)
馈线接头制作流程步骤及检测方法说明

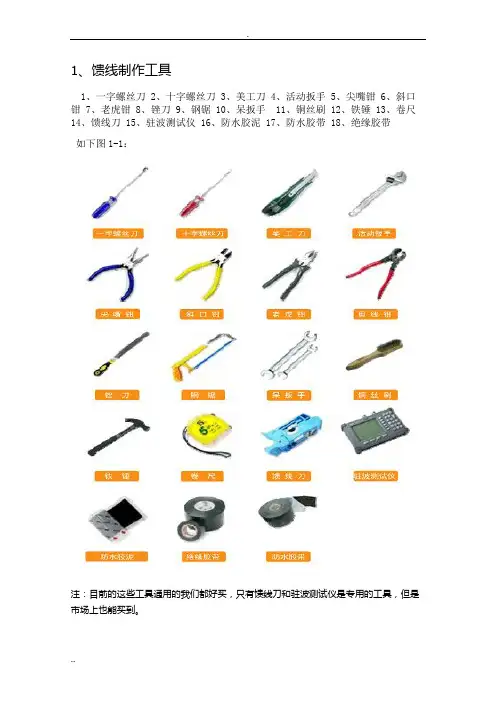

1、馈线制作工具1、一字螺丝刀2、十字螺丝刀3、美工刀4、活动扳手5、尖嘴钳6、斜口钳7、老虎钳8、锉刀9、钢锯 10、呆扳手 11、铜丝刷 12、铁锤 13、卷尺14、馈线刀 15、驻波测试仪 16、防水胶泥 17、防水胶带 18、绝缘胶带如下图1-1：注：目前的这些工具通用的我们都好买，只有馈线刀和驻波测试仪是专用的工具，但是市场上也能买到。
2、馈线的制作方法2.1目的和意义统一馈线施工人员在工程施工和维护抢修及整改工作中制作馈线接头的方法和提高馈线接头的制作工艺水平，避免因工具或认为原因导致的馈线系统驻波比过高，造成网络性能下降和引起隐形故障。
2.2馈线接头制作工具要求制作馈线接头必须使用专用的工具，专用的工具如图1-1所示。
2.3馈线接头制作要求▫馈线切口处内外导体必须平整光滑，不起毛刺，馈线内外导体表面不能有凹陷，绝缘层表面和内导体内不能残留有任何的金属碎屑。
▫街头必须拧紧，在馈线上用人手大力拧动，应不能出现松动的情况，接头连接处应紧密，间隙应不能大于0.5mm。
▫馈线皮切削处的内导体表面应无明显和深的切割或划痕。
▫接头包装内的所有配件不惜全部使用到位，不能遗漏和少装。
▫接头包封必须严密不进水。
▫驻波比测试小于1.1。
3、馈线接头制作基本步骤和方法3.1 准备制作馈线接头▫选取合适的长度和位置（15厘米）制作接头，将多余的馈线用细齿小手锯锯掉。
▫确定制作接头段的馈线没有弯曲的情况，必须是直的，对不直的部分需校直，校直段馈线的长度不小于15厘米，如图3-1所示。
图3-13.2 剥除馈线外皮及切割馈线如图3-2和3-3▫选择在将要制作接头馈线断口5mm处的一圈馈线波纹是波谷中央位置，用馈线切割刀在该处的馈线外皮进行环切，用手轻压馈线刀，按馈线切割刀旋转的方进行向旋转以恰好能切断馈线皮为佳，应尽量避免切伤馈线外导体。
▫使用馈线安全刀，从环切处开始向外将这小段馈线皮剥掉，剥削时，馈线安全刀刀刃应微微向上，避免划伤外导体表面。
馈线DIN头与N头的判断
N公头
D
转接器端是N母头，跳线端是N公头
E
这部分是做线的，不是什么头
F
避雷器侧是DIN母,跳线侧是DIN公
DIN公头
避雷器上是DIN母 头
DIN公头
跳线上是DIN公头 馈管上是DIN母头
避雷器的左边是 DIN公头，右边是 DIN母头
1
避雷器上是DIN 母头，跳线上是 DIN公头
2
耦合器的左边是 DIN母头，右边 是DIN公头
3
耦合器和避雷器 中间使用了2个转 接器实现DIN公 到DIN公的转接
DIN公转N母+N 公转DIN公
总结
• 馈管上用的都是DIN母 • 跳线上用的都是DIN公 • 避雷器上
– 接跳线侧的都是DIN母 – 接馈管侧的都是DIN公
• 耦合器上
– 接避雷器侧的都是DIN母 – 接跳线侧的都是DIN公 – 侧面出的都是N母头
DIN和N的外 形对照
DIN头 外形尺寸，直径在30－35mm左右；
N头 外形尺寸，直径在20－25mm左右；
4
显得非常复杂
馈管侧是DIN母，避 雷器侧是DIN公
避雷器侧是DIN母,跳线侧是DIN公
耦合器和避雷器中间使用了2个转接器实现DIN公到DIN
A
公的转接，因此显得复杂
DIN公转N母+N公转DIN公
B
由于安装空间的限制，必须使用弯头来实现，因此使用了 一个弯的N头转接器来实现从N公到N公的转接
C
馈线详细简介
阻燃跳线 1/2"N 型阻燃跳线（2 米） 1/2"DIN 型阻燃跳线（2 米） 1/2"N 型阻燃跳线（3 米） 1/2"DIN 型阻燃跳线（3 米） 1/2"N 型超柔阻燃跳线（2 米） 1/2"DIN 型超柔阻燃跳线（2 米） 1/2"N 型超柔阻燃跳线（3 米） 1/2"DIN 型超柔阻燃跳线（3 米）
354
注：射频电缆长度要根据实际情况适当增加余量，如塔到机房距离等。
单位 只 米 米 只
根
米
基站天馈系统附件配置示例——单管塔
配置前提条件：单管塔 45 米，3 个双极化天线（配 2 根主馈线）。
序Leabharlann 物品名称配置说明数量
1 上跳线
数量=馈线数
6
2 下跳线
数量=馈线数
6
3 7/8"连接器
数量=馈线数*2
直角弯头
N型公头
N型母头
DIN型公头
DIN型母头
- 10 -
基站建设、室内分布系统馈线辅材简介
转接器
为了将直接安装在电缆上的“连接器”与直接安装在接头之间的“转接器”区分开 来，我们人为地将广义的连接器划分成了狭义的“连接器”与“转接器”。
DIN型公头转N型公头
DIN型母头转N型公头
DIN型公头转N型母头
- 13 -
基站建设、室内分布系统馈线辅材简介
3.3 接地卡
用途：用于馈线的接地。 接地卡分为两种：室内接地卡、室外接地卡。 在安装室外接地卡时，要使用胶泥、胶带进行防水处理。
室内接地卡
室内接地卡（配 C 型压线鼻、接线盒） 室外接地卡：分为弹簧型、骨架型。
弹簧型室外接地卡（配胶泥、胶带）

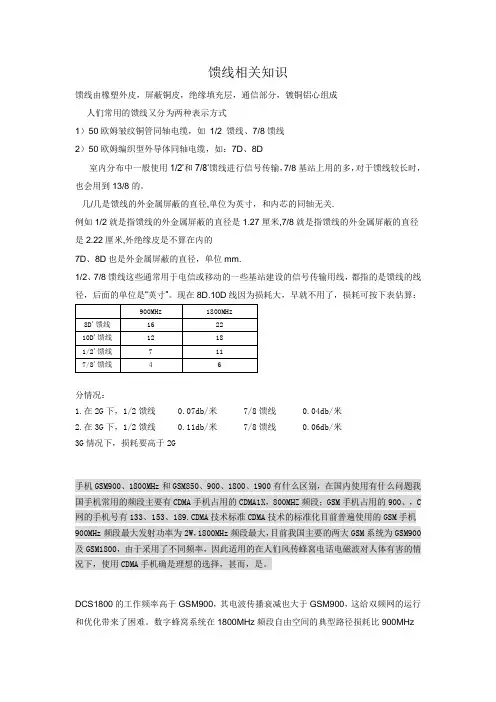

馈线相关知识
馈线相关知识馈线由橡塑外皮，屏蔽铜皮，绝缘填充层，通信部分，镀铜铝心组成人们常用的馈线又分为两种表示方式1）50欧姆皱纹铜管同轴电缆，如1/2 馈线、7/8馈线2）50欧姆编织型外导体同轴电缆，如：7D、8D室内分布中一般使用1/2’和7/8’馈线进行信号传输，7/8基站上用的多，对于馈线较长时，也会用到13/8的。
几/几是馈线的外金属屏蔽的直径,单位为英寸，和内芯的同轴无关.例如1/2就是指馈线的外金属屏蔽的直径是1.27厘米,7/8就是指馈线的外金属屏蔽的直径是2.22厘米,外绝缘皮是不算在内的7D、8D也是外金属屏蔽的直径，单位mm.1/2、7/8馈线这些通常用于电信或移动的一些基站建设的信号传输用线，都指的是馈线的线径，后面的单位是“英寸”。
现在8D.10D线因为损耗大，早就不用了，损耗可按下表估算：900MHz1800MHz8D'馈线162210D'馈线12181/2'馈线7117/8'馈线46分情况：1.在2G下，1/2馈线 0.07db/米 7/8馈线 0.04db/米2.在3G下，1/2馈线 0.11db/米 7/8馈线 0.06db/米3G情况下，损耗要高于2G手机GSM900、1800MHz和GSM850、900、1800、1900有什么区别，在国内使用有什么问题我国手机常用的频段主要有CDMA手机占用的CDMA1X，800MHZ频段；GSM手机占用的900、，C 网的手机号有133、153、189.CDMA技术标准CDMA技术的标准化目前普遍使用的GSM手机900MHz频段最大发射功率为2W，1800MHz频段最大，目前我国主要的两大GSM系统为GSM900及GSM1800，由于采用了不同频率，因此适用的在人们风传蜂窝电话电磁波对人体有害的情况下，使用CDMA手机确是理想的选择，甚而，是。
DCS1800的工作频率高于GSM900，其电波传播衰减也大于GSM900，这给双频网的运行和优化带来了困难。
常用接线端子规格整理
宽度F 内圆直径E长度D内径C1OT1-3 5.7 3.113.52OT1-47.4 4.115.53OT1-59 5.1174OT1.5-36 3.1145OT1.5-47.1 4.115.46OT1.5-59.2 5.1187OT1.5-610.5 6.1198OT1.5-813.28.1249OT1.5-1015.510.425.511OT2.5-37.2 3.114.212OT2.5-47.5 4.11613OT2.5-59.1 5.11814OT2.5-610.7 6.119.215OT2.5-813.38.12416OT2.5-1015.510.42618OT4-48 4.11919OT4-59 5.119.220OT4-611.1 6.32221OT4-813.38.225.522OT6-48.1 4.11923OT6-58.3 5.12124OT6-611 6.22325OT6-8148.325.726OT6-101810.432国产圆型裸端头OT总长A 1.92.12.73.24.35556.27.1插入导线截面0.75-1 1.2-1.5 2-2.5 3-4型号编号尺寸5-627OT10-613 6.325.528OT10-8158.329.229OT10-101710.332.130OT10-121912.535.831OT16-613.8 6.43032OT16-816.28.330.833OT16-1018.810.535.834OT16-1220.812.539.9宽度F 内圆直径E长度D 内径C 1UT1-3 5.5 3.114.52UT1-4 6.8 4.1153UT1.5-3 5.5 3.114.54UT1.5-47 4.115.55UT1.5-58.5 5.1176UT1.5-610 6.119.57UT2.5-3 5.8 3.119.58UT2.5-47 4.1169UT2.5-58.5 5.11810UT2.5-610 6.12011UT4-47.5 4.11812UT4-58.5 5.119.513UT4-610.5 6.121.514UT4-813.38.12415UT6-484.119.5国产叉型裸端头UT总长A 2.73.25.671.82.210.55556.28.50.75-11.2-1.52-2.5 3-4型号编号尺寸8-1014-16插入导线载面16UT6-59.2 5.121.317UT6-610.5 6.122.518UT6-8 5-613.58.47 4.22519UT10-612 6.22520UT10-814.28.227.2d D L1d21SC1.5-5 1.5 1.8 3.75 5.2162SC2.5-4 4.2183SC2.5-5 5.2204SC4-5 5.25SC4-6 6.56SC6-5 5.27SC6-6 6.58SC10-6 6.59SC10-88.410SC16-6 6.511SC16-88.412SC25-6 6.513SC25-88.414SC35-88.415SC35-1010.516SC50-88.417SC50-1010.530353844总长L 2024264.25.6SC系列铜接线端头1313.5168.577991179.844.85.56.57.5910.812.52.43.13.855.77.28.5253550插入导线载面2.5461016 5-6 8-10型号编号尺寸d2BLD mm mm mmmm1RV1.25-3.2#4 3.2mm 5.717.82RV1.25-3.7S #6 3.7mm 5.717.83RV1.25-4S #8 4.3mm 6.620.14RV1.25-4L #8 4.3mm 821.55RV1.25-5#10 5.3mm 821.56RV1.25-6 1/4 6.5mm 11.627.57RV1.25-85/168.4mm11.627.58RV1.25-10 3/810.5mm 13.631.611RV2-3.2#4 3.2mm 6.617.812RV2-3.7S #6 3.7mm 6.617.815RV2-4S #8 4.3mm 6.62116RV2-4L #8 4.3mm 8.522.517RV2-5S #10 5.3mm 8.522.519RV2-6 1/4 6.5mm 1227.620RV2-85/168.4mm1227.621RV2-10 3/810.5mm 13.630.222RV3.5-4#84.3mm824.5圆型预绝缘端头蓝颜色红4.34.9美制螺栓号型号编号导线截面：2.5-4mm2(美国线规14-12) 最大电流:lmax=37A 尺寸导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=19A导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=27A23RV3.5-5S #10 5.3mm 824.524RV3.5-61/46.5mm1227.926RV5.5-3.7#6 3.7mm 7.221.427RV5.5-4S #8 4.3mm 7.221.428RV5.5-5#10 5.3mm 9.525.529RV5.5-6 1/4 6.5mm 1231.530RV5.5-8 5/168.4mm 1533.731RV5.5-10 3/810.5mm 1533.733RV5.5-121/213mm19.238.1d2BLD mm mm mmmm1SV1.25-3.2#4 3.2mm 5.721.24SV1.25-4S #8 4.3mm 6.421.25SV1.25-4M #8 4.3mm 7.221.26SV1.25-4L #8 4.3mm 8.121.27SV1.25-5S #10 5.3mm 8.121.28SV1.25-5L#105.3mm9.521.29SV1.25-6S 1/4 6.5mm 9.521.211SV2-3.2#4 3.2mm 5.721.212SV2-3.7S#63.7mm5.721.2黑黄颜色红叉型预绝缘端头美制螺栓号型号编号导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=48A尺寸导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=19A导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=27A 6.26.74.314SV2-4S #8 4.3mm 6.421.215SV2-4M #8 4.3mm 7.221.216SV2-4L #8 4.3mm 8.121.217SV2-5S #10 5.3mm 8.121.218SV2-5L#105.3mm9.521.219SV2-6S 1/4 6.5mm 9.521.2 4.9蓝21SV3.5-4#8 4.3mm 824.822SV3.5-5#105.3mm824.823SV3.5-6 1/4 6.5mm 122824SV5.5-3.7#6 3.7mm 8.325.225SV5.5-4S #8 4.3mm 8.325.227SV5.5-5#10 5.3mm 923.928SV5.5-6S 1/4 6.5mm 923.930SV5.5-85/168.4mm1430ldL mm mmmm 1BV1.250.5-1.515 4.42619A 红2BV2 1.5-2.515 5.12627A 蓝3BV5.5 4-615 6.82648A 黄8PVN1.250.5-1.58 4.41619A 红9PVN2 1.5-2.58 5.11627A 蓝10PVN5.54-68.56.820.548A黄长短全绝缘中间接头黑黄蓝6.26.7颜色最大电流导线截面编号导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=48A 尺寸导线截面:0.5-6mm2 最大电流:lmax=48A型号导线截面：2.5-4mm2(美国线规14-12) 最大电流:lmax=37A 4.9FLHDmm mm mm mm1PTV1.25-9 1.9192PTV1.25-10 1.9203PTV1.25-121.9224PTV1.25-13 1.9235PTV2-9 1.9196PTV2-10 1.9207PTV2-121.9228PTV2-13 1.9239PTV5.5-132.825.512.56.7黄针型裸端头(TZ型）针型预绝缘端头（TZ-JTK型）颜色红蓝4.34.910型号导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=48A 尺寸尺寸导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=19A导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=27A 编号10F L H D d mmmm mmmmmm1PTN1.25-9 1.913.82PTN1.25-10 1.914.83PTN1.25-12 1.916.84PTN1.25-13 1.917.85PTN2-9 1.913.86PTN2-10 1.914.87PTN2-121.916.88PTN2-13 1.917.89PTN3.5-10 2.814.810PTN3.5-13 2.819.811PTN5.5-132.819.865.63.4BdDLH mm mm mm mm mmmm1FDD1.25-1100.3 3.8 1.7 3.8194FDD1.25-1870.355.61.73.8196FDD1.25-2500.47.4 1.7 3.821母型预绝缘接头101.72.3354.84.86材料厚度尺寸导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=10A导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=15A编号型号导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=19A导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=27A导线截面：2.5-4mm2(美国线规14-12) 最大电流:lmax=48A 导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=27A编号型号 3.44.18FDD2-1100.3 3.8 2.3 4.31910FDD2-1870.355.62.34.31912FDD2-2500.47.4 2.3 4.32114FDD5.5-2500.47.43.45.72514BdDLHmm mm mm mm mm1MDD1.25-110 2.8 1.7 4.317.7103MDD1.25-1874.751.74.320105MDD1.25-250 6.35 1.7 4.321106MDD2-1874.752.34.320108MDD2-250 6.35 2.3 4.321109MDD5.5-2506.353.45.72513黄WLFC公型预绝缘接头片形预绝缘端头蓝10颜色红颜色导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=15A 导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=24A 尺寸编号型号导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=24A 尺寸导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=10A编号型号1DBV1.25-10 2.320102DBV1.25-11321113DBV1.25-14324144DBV1.25-18 2.328185DBV2-9 2.81996DBV2-18 2.328187DBV5.5-102.822.5106.7黄bDdHLmm mm mm mm mm1MPD1.25-1564 2.7 1.71021红2MPD2-15643.32.310213MPD2-1955 3.3 2.310214MPD5.5-1564 4.5 3.414255MPD5.5-19554.53.41425子弹型公预绝缘端头子弹型母预绝缘端头颜色蓝黄红蓝4.34.9导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=24A尺寸尺寸导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=10A导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=15A编号型号b D d F L mm mm mm mm mm1FRD1.25-1564 2.7 1.77.323红2FRD2-15643.32.37.323.83FRD2-1955 3.3 2.37.323.84FRD5.5-1564 4.5 3.47.325.55FRD5.5-19554.53.47.325.5WBDdLmm mm mm mm mm1FDFN1.25-110 6.2 3.24 1.7202FDFN1.25-1877.8541.7203FDFN1.25-2509.3 6.64 1.722.54FDFN2-110 6.2 3.2 4.5 2.3205FDFN2-1877.854.52.3226FDFN2-2509.3 6.6 4.5 2.3247FDFN5.5-1877.85 5.7 3.423.88FDFN5.5-2509.36.65.73.425.5母全预绝缘接头黄颜色红蓝黄颜色蓝导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=10A导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=15A 导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=24A 导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=10A导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=15A 导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=24A 尺寸编号编号型号型号WFDCLmm mm mm mm mm1MDFN1.25-250 6.357.74 1.723红2MDFN2-250 6.357.7 4.5 2.324蓝3MDFN5.5-2506.357.76.33.425黄公全预绝缘接头颜色导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=24A 尺寸导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=10A导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=15A 编号型号。

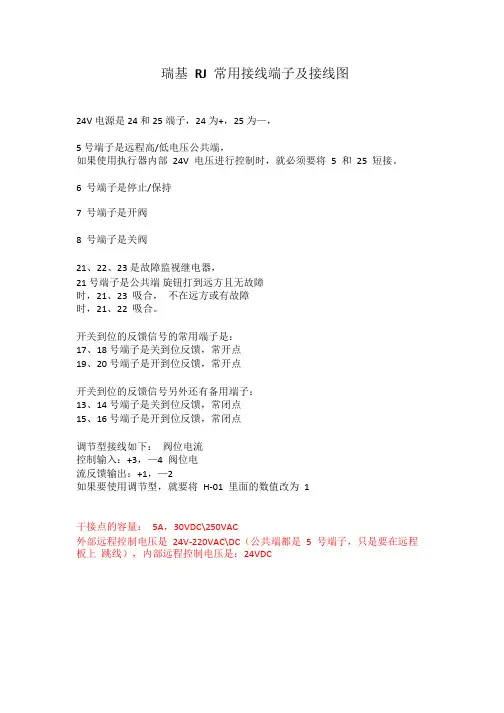

瑞基 RJ 常用接线端子及接线图
瑞基RJ常用接线端子及接线图24V 电源是 24 和 25 端子，24 为+，25 为—，5 号端子是远程高/低电压公共端，如果使用执行器内部24V电压进行控制时，就必须要将5和25短接。
6号端子是停止/保持7号端子是开阀8号端子是关阀21、22、23 是故障监视继电器，21 号端子是公共端旋钮打到远方且无故障时，21、23吸合，不在远方或有故障时，21、22吸合。
开关到位的反馈信号的常用端子是：17、18 号端子是关到位反馈，常开点19、20 号端子是开到位反馈，常开点开关到位的反馈信号另外还有备用端子：13、14 号端子是关到位反馈，常闭点15、16 号端子是开到位反馈，常闭点调节型接线如下：阀位电流控制输入：+3，—4阀位电流反馈输出：+1，—2如果要使用调节型，就要将H-01里面的数值改为 1干接点的容量：5A，30VDC\250VAC外部远程控制电压是24V-220VAC\DC（公共端都是5号端子，只是要在远程板上跳线），内部远程控制电压是：24VDC控制室执行器24关闭8打开7255 图1-1 点动式打开/关闭控制，执行器可以停在中途任意位置外部电源直流正控制室执行器端或交流线关闭8打开外部电源直流负7 端或交流线5图1-4点动式打开/关闭控制，电动执行器可以停在中途任意位置控制室执行器246关闭8打开7255图1-2保持式打开/关闭控制，行程可逆，但不能停在中途位置（在菜单H-08中，ESD必须设为ESD无效（2））控制室执行器24停止/保持6关闭8打开7255图1-3保持式打开、关闭、停止控制（在菜单H-08中，ESD必须设为ESD无效（2））外部电源直流正控制室执行器端或交流线关闭8打开76 外部电源直流负端或交流线5 图1-5保持式打开／关闭控制，行程可逆，但不能停在中途位置（在菜单H-08中，ESD必须设为无效）外部电源直流正控制室执行器端或交流线关闭8停止/保持打开76外部电源直流负端或交流线5图1-6保持式打开、关闭停止控制（在菜单H-08 中，ESD 必须设为无效（2））。
工程中馈线种类及损耗
工程中馈线种类及损耗工程中馈线种类及损耗一、馈线有那些种类，相互之间的区别是什么？馈线有那些种类，相互之间的区别是什么？我看到过常用的是 7/8 的和 1/2 的，7/8 的损耗比 1/2 的要小，1/2 的柔软度要比 7/8 的要好，所以一般长距离传输，比如大于 15M 以上的用 7/8，接口处要转弯的一般就用 1/2 7/8 的主要用于天线到引入基站的那一段，到走线架附近；1/2 主要用于连接7/8 馈线到主设备的那一段；轻重备到 7/8 的一般好像不超过 60 米左右，7/8 的损耗比1/2 的要小。
首先从波的角度看，分为超短波长的传输线和微波波长的传输线。
超短波长的传输线又分为平行双线传输线和同轴电缆传输线。
微波波长传输线分为通州电缆传输线，微波，导波。
平行双线传输线，由于是由两根平行的线组成的，又可以成为对称传输线，他的损耗比较大。
同轴电缆传输线，是不对称的传输线，损耗小，但对磁场的干扰不能抵抗。
7/8 3/4 1/2 等几种，常用的是 7/8，记住一点就是馈线直径越大，信号衰减越小，但是投资随着增加，所以要权衡各方情况选择馈线。
馈线，二、为什么馈线长度超过 15M 要用 7/8 馈线，而不能再用 1/2 馈线，如何用与不用的计算损耗？馈线，如何用与不用的计算损耗？常用的 RF 电缆有 1/2 超柔馈线.1/2 馈线 .7/8 馈线。
不同的电缆馈线粗细不同，所以损耗也不同。
如果在不同楼层之间传输信号时候，为了减小损耗通常用比较粗的 1/2 馈线或 7/8 的馈线电缆，要是同一个楼层的，损耗不是太重要的因素，可以采用的1/2 的超柔馈线。
另外重要的是还要考虑成本和施工的方便性。
粗电缆损耗小贵也施工也不方便的。
其中 GSM900 系统：馈线损耗是 7DB/100 米，馈线损耗 1/2 7/8 是 4.03DB/100 米，5/4 馈线损耗是2.98DB/100 米，连接接头损耗是0.05DB/个接头，避雷器损耗约 0.5DB。
馈线接头及接法
10
c.把冷压管和热缩管套到馈线上面。
11
d.用剥线刀剥去外被层，长度约10mm。
注意点： 只剥去外被层，剥线刀捏 起来不可以太用力，不然 会把编织层切断。
12
剥好的线如图
注意点： 先套好冷压管和热缩管， 再切去外皮会比较容易。 否则铜编织层散开了， 冷压管就不太好套了。
13
e.把需要的型号的接头插上去，尾部插进铜编织层下面。 注意点： 外部的铜编织层是由很多 细铜丝组成的，要留意 不要跟里面的铜导线碰 到一起，导致短路。
20
7
剥完了如图所示：
8
b. 用尖嘴钳夹住所需的芯头，放在电烙铁 上加热，给内孔上锡。 注意点：1.用尖嘴钳夹芯头的时候， 尤其是母头，要轻，不然 会把芯头夹扁。 2.上锡的时候尽量不要把锡 水沾到芯头的外表面。
9
c.把剥完的馈线导线塞到芯头的孔里焊起来。
注意点: 1.焊接过程中，导线接触 电烙铁的时间不可以过长 否则PE层会软化或融化。
b.外螺纹sma接头
3
2.按照导线连接头的形状来分： a.公头sma接头
b.母头sma接头
4
二：TNC型接头
同样：TNC接头也分为外螺纹和内螺纹，公头和母头。 分别是外螺纹公头，外螺纹母头，内螺纹公头，内螺纹母头。
5
三.N型接头：
N型接头 常用的分别是外螺纹母头，内螺纹公头。
6
馈线接法： 1.准备工作：材料：馈线、热缩管、冷压管、所需要制作的接头及芯。 工具：电烙铁、焊锡丝、焊膏、热风枪、尖嘴钳、冷压管压钳 剥线刀、美工刀。 2.步骤： a. 用剥线刀第一格剥去馈线的外被层、 编织层、和铝箔层，长度约为8mm。 再用剥线刀第三格剥去PE绝缘层。 长度约为5mm-6mm。 注意点：1.剥表皮的时候要转刀不要转线 2.编织层和铝箔层要一次性剥 到底，不要剥两次，不然铜丝 很细不容易断，接出来的线会 比较难看。 3.剥PE层的时候不可太用力， 以免划断内部导线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
跳线单端口类型与之配套的电缆类型图片接口形式应用
NM N型公头主要做室内分布、基站中设备、器件之间的连接用，连接N型母头。
主要用在室内。
NF N型母头主要做室内分布、基站中设备、器件之间的连接用，连接N型公头。
主要用在室内。
NMA N型公头弯头主要做室内分布、基站中设备、器件之间的连接用，连接N型母头，多用于需要直转弯的地方。
主要用在室内。
DINM DIN型公头主要做室内分布、基站中设备、器件之间的连接用，连接DIN型母头。
主要用在室内。
DINF DIN型母头主要做室内分布、基站中设备、器件之间的连接用，连接DIN型公头。
主要用在室内。
DINMA DIN型公头弯
头
主要做室内分布、基站中设备、
器件之间的连接用，连接DIN型
母头，多用于需要直转弯的地方。
主要用在室内。
NM N型公头主要做室内分布、基站中设备、器件之间的连接用，连接N型母头。
室内室外都常用。
NF N型母头主要做室内分布、基站中设备、器件之间的连接用，连接N型公头。
室内室外都常用。
NMA N型公头弯头主要做室内分布、基站中设备、器件之间的连接用，连接N型母头，多用于需要直转弯的地方。
室内室外都常用。
DINM DIN型公头主要做室内分布、基站中设备、器件之间的连接用，连接DIN型母头。
室内室外都常用。
DINF DIN型母头主要做室内分布、基站中设备、器件之间的连接用，连接DIN型公头。
室内室外都常用。
DINMA
DIN型公头弯
头
主要做室内分布、基站中设备、
器件之间的连接用，连接DIN型
母头，多用于需要直转弯的地方。
室内室外都常用。
HCAAY(Z)-50-12（1/2"）
普通（阻燃)1/2馈线
跳线
HRCAY(Z)-50-9
普通（阻燃)超柔1/2馈线。
