仿血流多普勒体膜系统专业厂家
1425B 多普勒血流模体不仅可以测量多普勒超声系统，也可以对B 超进行测量。
它采用了一个设计独特的测试单元，其中包含了一个经过特殊的位置排布的低回声阵列和位于2，4，6mm深度的吸收囊肿靶. 为满足FDA 灵敏度测试需求，该模体内有两个5mm 的模拟血管。
其中一根模拟血管在2cm 处平行于扫描计划。
另外一根模拟血管与表面成45 度以便Doppler 灵敏度和模拟不同的扫描技术模式。
所有以上部分都是通过一个微处理器同流量控制模块相连而实现，流量的范围是1 至12.5ml/sec 精度高于3% FS。
同时它也支持通过非常便于使用的控制面板完成五种可编程的测试项目和八个预先设置的脉冲流量方式，从而保证了该模体有非常好的测量的重复性。
通过把液流系统，模体，液流电子控制系统集成进同一个双功能Doppler 血流系统，1425B 是一个非常好的多功能测量系统。
可广泛应用于超声设备的选择，质量控制的测试，培训和研发中。
深圳市一测医疗测试技术有限公司是一家专注于医疗器械测试产品和技术的研发、销售与服务为一体的“国家高新技术企业”，我们拥有自主研发的国家发明专利技术并且代理了众多国外先进专业测试产品，如通用多组织超声体模、高频电刀分析仪、医用X光机测试仪、输液系统分析仪等。
多普勒体模是该测量系统的核心部分,内充凝胶型超声仿组织(TM)材料,乳胶制仿血管嵌埋于仿组织材料中,作为超声仿血液的流经通道。
1)TM材料:TM材料是超声体模中的背景媒质，本测量系统中也是采用高分子凝胶基复合材料,只是声衰减系数斜率较通用B超体模低。
2)仿血液:仿血液是本系统中最具特色也是技术难度最大的部分,本质上是由液体连续相和固相散射体构成的悬浮系,其技术指标参照真血或配制血的测量结果提出。
3)仿血管:由于用途不同，本系统中的液流输送管道采用了多种材质。
体模内嵌埋段即仿血管部分直接影响测量结果,对它主要是声学特性要求;装卡在泵头中的部分(装卡段)需经受反复的揉搓，并应有效地进行力的传递,对它主要是机械性能和耐老化的要求;其余部分仅作输运之用，应具有较厚的管壁以防形成“死折”,当然也应尽可能地耐老化。
系统概述：
1.最大的信号穿透模拟
2.独立通道或定向
3.B 模式和彩色模式的双采样保证精度
4.可精确读出各种角度，方向和操作模式下的液流
技术参数：
组织模拟材料
声速：1540 ±10 m/s
吸收系数：0.5 or 0.7 ±0.05 dB/cm/MHz
靶
囊肿音速：1540 ±10 m/s
囊肿衰减.：0.05 ±0.01 dB/cm/MHz
尼龙线直径：0.1 mm (0.004 in)
尺寸精度.：±5%
位置精度：±0.1 mm (0.004 in)
血管
直径：5 mm
位置：表面内2 cm ; 2 to 16 cm ( 40°) 血液模拟液体
密度：1.03 g/cc
声速：1550 ±10 m/sec
散射：平均4.7mm
液流电子控制系统
恒流模式：0 to 12.5 ml/sec ±3%
速度：10-110 cm/sec
脉动流模式：8 种可编程波形
以上就是深圳一测医疗给大家介绍美国Gammex仿血流多普勒体膜系统专业厂家相关信息，如果您还想了解更多的相关事项可以拨打我们的热线电话，可以点击我们的官网在线实时咨询我们，或者关注我们的官方微信公众号，我们会有专业的工作人员为您解答。
我们通过与国际优秀的医疗器械测试仪器制造商和专业实验室
的广泛深入合作以及国内行业专家的紧密交流与协作，并严格按照ISO9001:2015质量管理体系要求为医疗器械产业在研发、生产，监督、检验，在用售后、培训，教学与研究等各领域客户提供完善的医疗器械测试整体解决方案和专业的技术服务。
公司秉承“热情、专注、高效、负责”的经营理念，以“专业专注，精益求精”为服务宗旨，力求解决医疗器械测试过程中的各种繁杂问题，而不仅仅是一次测试，从而保障患者得到安全有效的诊断和治疗。

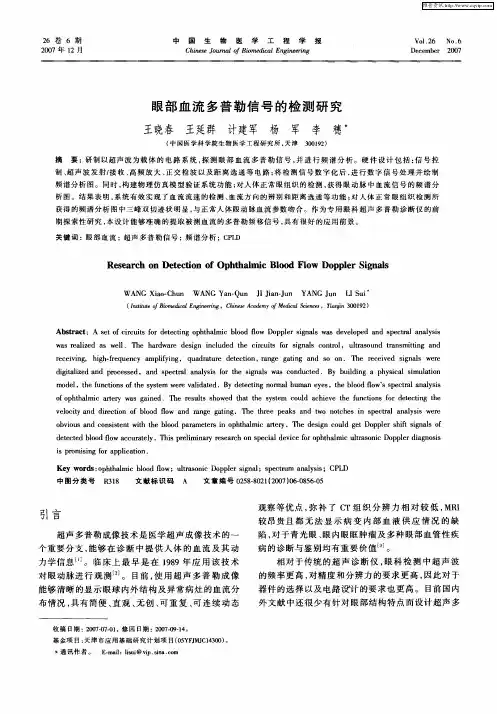

眼部血流多普勒信号的检测研究
