凝胶成像系统

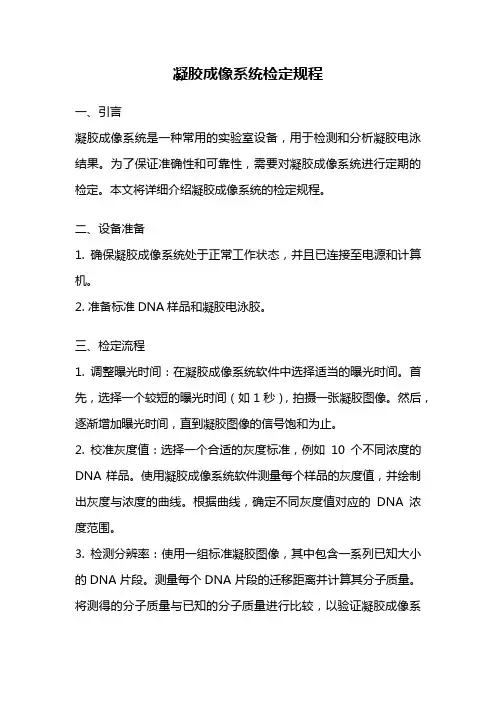

凝胶成像系统
凝胶成像即对dna/rna/蛋白质等凝胶电泳不同染色（如eb、考马氏亮蓝、银染、sybr green）及微孔板、平皿等非化学发光成像检测分析。
凝胶成像系统可以应用于分子量计算,密度扫描,密度定量, PCR定量等生物工程常规研究。
总体上来说凝胶成像可应用于：凝胶成像系统可以用于：蛋白质、核酸、多肽、氨基酸、多聚氨基酸等其他生物分子的分离纯化结果作定性分析
（1）分子量定量
对于一般常用的DNA胶片,利用分子量定量功能,通过对胶上DNA Marker条带的已知分子量注释,自动生成拟合曲线,并以它衡量得到未知条带的分子量。通过这种方法所得到的结果较肉眼观察估计要准确很多。
（2）密度定量
一般常用的测定DNA(脱氧核糖核酸)和RNA(核糖核酸)浓度的方法是紫外吸收法,但它只能测定样品中的总核苷酸浓度,而不能区分各个长度片段的浓度。利用凝胶成像系统和软件,先将DNA胶片上某一已知其DNA含量的标准条带进行密度标定以后,可以方便的单击其他未知条带，根据与已知条带的密度做比较，可以得到未知DNA的含量。此方法也适用于对PA GE蛋白胶条带的浓度测定。
（3）密度扫描
在分子生物学和生物工程研究中,最常用到的是对蛋白表达产物占整个菌体蛋白的百分含量的计算。传统的方法是利用专用的密度扫描,但利用生物分析软件结合现在实验室常规配备的扫描仪或者直接用白光照射的凝胶成像就能完成此项工作。
（4）PCR定量
PCR定量主要是指，如果PCR实验扩增出来的条带不是一条，那么可以利用软件计算出各个条带占总体条带的相对百分数。就此功能而言，与密度扫描类似，但实际在原理上并不相同。PCR定量是对选定的几条带进行相对密度定量并计算其占总和的百分数，密度扫描时并对选择区域生成纵向扫描曲线图并积分。
凝胶成像种类
（1）普通凝胶成像分析系统：可以对蛋白电泳凝胶，DNA凝胶样品进行图象采集并进行定性和定量分析，样品包括：EB、SYBR Green、SYBR Gold、Texas Red、GelStar、Fluoroscecin、 Radiant Red等染色的核酸监测；以及Coomassie Blue、SYPRO Orange、各种染色的蛋白质凝胶如考染等。（或UV,EB和有色及可见样品成像）；
（2）化学发光成像分析系统：成像范围涵盖UV,EB,化学发光、紫外-荧光、有色及可见样品成像；
（3）多色荧光成像分析系统：成像范围涵盖UV,EB,化学发光、多色荧光荧光、有色及可见样品成像；
（4）多功能活体成像分析系统：UV,EB,化学发光、多色荧光荧光、有色及可见样品成像和离体组织和小型动物，及大型型动物。
GelDoc XR 凝胶成像系统论证报告..
编号： 凝胶成像系统可行性论证报告 设备名称凝胶成像系统 申购单位（公章）申请人 填表日期 论证日期
一、申购仪器设备概况 设备名称 中文凝胶成像系统 英文Gel imaging system 型号规格GelDoc TM XR+ 国别美国厂商Bio Rad 申购数量壹台价格?万人民币安装地点 经费来源 主要功能功能涵盖以下几个方面： -溴化乙锭等荧光物质标记的核酸琼脂糖凝胶检测； -银染或考马斯亮蓝染色聚丙烯酰胺凝胶检测； -其他常见紫外激发荧光染料标记的生物大分子检测； -曝光显影后的X光胶片等成像材料的检测。 -确定生物分子的分子量；可以应用于生物分子的定量分析中。 技术指标可成像样品：不透光样品如照片、纸张、杂交膜等；荧光样品如EB染色的DNA 凝胶、SYBR Safe荧光染色DNA凝胶、Radiant Red荧光染色的RNA凝胶等；各种染色的蛋白质凝胶如考染、银染、SYPRO Ruby或Oriole荧光染色等 1. *CCD分辨率：1360 ×1024（1.4M） 2. 动态范围>3个数量级，12 bit灰度级（非插值） 3. *CCD控制：马达自动控制 4. 镜头缩放：8.5-51mm镜头 5. 暗箱：密封暗箱可用于化学发光检测，并可通过更换CCD和镜头升级至化学 发光成像仪 6. 滤光片：标配2个，3个可选 7. 备有校正镜头曲面度的专用滤光片 8. 平场校正板，美国专利号5,951,838（可选） 9. 三块自动对焦校正板，确保成像过程无需再次调节
10. 灵敏度：0.1ngEB染色的DNA 11. 信噪比：>=56dB 12. 曝光时间：最短0.001s，每0.001s步进 13. 样品大小：28x36cm 14. *成像区域大小：25x26cm 15. 光源：透射白光，反射白光，透射紫外，透射蓝光（可选） 16. 紫外光源：302nm，可选254nm/365nm 17. 紫外光源：制备型紫外模式保护要回收的核酸样品 18. 紫外自动光闭保护 19. UV防护板：方便直接用紫外平台进行样品肉眼观察 20. 切胶尺：切割凝胶 21. 荧光尺：系统检测并用于测量长度 22. 具体应用范围： -核酸凝胶：Ethidium bromide、SYBR? Green、SYBR? Safe、SYBR? Gold、GelGreen?、GelRed?、Fast Blast?； -蛋白凝胶：Coomassie Blue、Copper stain、Zinc stain、Flamingo、Oriole、Silver stain、Coomassie Fluor Orange、SYPRO Ruby、Krypton； -印迹膜：Colorimetric、Qdots 525、Qdots 565、Qdots 625、CY2、Alexa 488、DyLight 488、Fluorescein。 23. 软件功能 -全自动ImageLab专业成像及分析软件对系统进行自动控制，包括采集、优化、定量、分析图像及报告输出。 -软件可编程，所编程序可重复调用或再编辑 -软件可自由安装于多台电脑，同时分析 -软件可控制曝光时间以看到微弱信号 -显示过饱和像素保证精确定量 -所有成像过程均保持自动对焦 -添加各种格式的文字注释 -自动条带检测，自动分子量测算，自动条带浓度测算
超灵敏凝胶及化学发光成像系统
超灵敏凝胶及化学发光成像系统 配置及技术参数 1．暗箱 1.1 尺寸：≤35×28×72cm 1.2 结构：箱体面板由高分子材料模具成型，机箱由不锈钢材料冲压成型，确保光密闭及抗干扰。1.3 抽屉式载样 1.4 电源220V/50HZ *1.5内置数据处理系统，10寸触摸屏 2．进口高灵敏度制冷CCD相机 2.1分辨率：605万像素，2750 x 2200 2.2像素大小：4.54X4.54um 2.3像素密度：16bit(真实65536灰阶) 2.4 量子效率：≥75% 2.5致冷：三级半导体热电式(TEC)致冷,常温以下65度 2.6 接口：单一USB线完成图像传输及控制，无需串口线，可靠性强。 3．自动反馈镜头： 3.1 F0.95大光圈快速镜头，识别不同样品台时实现自动聚焦，无需人为调节 4．滤镜系统： *4.1八位置自动滤镜系统，荧光光源与滤镜自动联动，无需人为切换，可自动根据不同样品自动识别，标配590nm滤镜 5．辅助光源： 5.1 LED反射灯*2； 6．样品台: 6.1化学发光样品台：双层特殊涂层暗背景化学发光样品载样台 6.2紫外样品台：UVSmart超薄紫外样品台， 6.3可见光样品台：高亮度LED白光透射 *6.4无损伤LED蓝光透照台 7.操控方式：
7.1触摸屏/外接电脑一键切换方案，大大提高仪器操作的扩展性 8.图像采集软件功能 8.1通过USB或1394等数字接口直接采集获取样品图像 8.2 高精度自动曝光功能,无需揣摩曝光时间，一键完成western成像 8.3软件有自动1－99帧图像累积功能，具备时间序列图像采集，连续集成等功能，从而避免反复曝光，可从中挑选最中意的图像保存。 *8.4一次拍摄无需任何操作即可将marker图像与化学发光图像自动叠加并且自动生成三种不同效果的化学发光图像； *8.5拍摄完成后自动生成专业CLX文件格式，富含原始数据信息（如：marker图、化学发光图、叠加图、曝光时间、拍摄时间等） 8.6采用先进的像素合并技术1X1，2X2，3X3，4X4，5X5等选项，提高灵敏度和信噪比。 9.图像分析软件功能 9.1具有支持16bit图像的旋转，裁切，等处理功能，确定最适的图像视野。 方便实用的图像导航浏览功能，通过调整窗宽，窗位，获取最佳图像显示效果。 9.2自动识别泳道条带，并且可以根据需要添加、删除，调整泳道，实现泳道的精确分离。 9.3自动计算泳道中各条带的密度积分和峰值，方便计算分子量大小及条带的迁移率。 9.4对指定区域进行光密度计算，适用于蛋白定量分析。 9.5去除背景模式，以获取优化的高清晰图像。 9.6 彩色图像合成：应能显示不同调色板图像；应能根据荧光发射光谱将多个通道荧光图像合成为彩色图像；应能进行序列图像的合成。 9.7分析结果可根据选择范围输出至Excel文件。 10. 应用范围： 10.1 印迹膜检测 10.2 蛋白检测 10.3 核酸检测 10.4 其他应用 各种杂交膜，蛋白转印膜，培养皿菌落计数，酶标板，点杂交，蛋白芯片，TLC
显微镜测量使用说明
WT-1000GM操作手册 上海微图仪器科技发展有限公司上海巍途光电技术有限公司
相机及操作软件介绍 上海微图仪器科技发展有限公司上海巍途光电技术有限公司专业开发显微镜数字相机CMOS系列(TCA-1.3C,TCA-1.3B/W,TCA-3.0C,TCA-5.0)及CCD 系列(TCC3.3MP、TCC-1.4HICE）广泛应用于显微镜成像、凝胶成像、化学发光成像等众多科研质检生产领域。 WT-1000GM 为通用相机操作、图像处理、图像测量软件，该软件操作方便，功能专业，性能稳定，界面友好，是您工作科研的得力助手。
相机安装及软件操作介绍 1.1 操作系统要求 本公司相机及软件支持windows XP, vista, 2000, 操作系统，但要求系统安装Directshow 9.0 components. 1.2Hardware requirement 1.2.1电脑要求配置 CPU: Intel Pentium 4－2.6G； 内存RAM: 512 MB 硬盘HDD: 10GB USB: USB2.0 interface 安装相机驱动 2.1安装相机 2.1.1. 自动安装 1．打开光盘内TCA-1.3驱动Driver文件夹，运行安装程序 。 2．出现下面窗口，选择下一步。
3．出现该窗口选择，仍然继续4．TCA-1.3已经成功安装到计算机内
5. 安装完毕右下角任务栏会提示硬件安装完成，选择设备管理器可以看到如下 位置有该相机的属性显示。 2.1. 3. 安装软件 直接运行WT-1000GM文件夹里的Sutup.exe文件就可以将软件安装到指定的位置了 1. 双击“setup.exe”
凝胶成像系统
凝胶成像系统 凝胶成像即对dna/rna/蛋白质等凝胶电泳不同染色（如eb、考马氏亮蓝、银染、sybr green）及微孔板、平皿等非化学发光成像检测分析。 凝胶成像系统可以应用于分子量计算,密度扫描,密度定量, PCR定量等生物工程常规研究。 总体上来说凝胶成像可应用于：凝胶成像系统可以用于：蛋白质、核酸、多肽、氨基酸、多聚氨基酸等其他生物分子的分离纯化结果作定性分析 （1）分子量定量 对于一般常用的DNA胶片,利用分子量定量功能,通过对胶上DNA Marker条带的已知分子量注释,自动生成拟合曲线,并以它衡量得到未知条带的分子量。通过这种方法所得到的结果较肉眼观察估计要准确很多。 （2）密度定量 一般常用的测定DNA(脱氧核糖核酸)和RNA(核糖核酸)浓度的方法是紫外吸收法,但它只能测定样品中的总核苷酸浓度,而不能区分各个长度片段的浓度。利用凝胶成像系统和软件,先将DNA胶片上某一已知其DNA含量的标准条带进行密度标定以后,可以方便的单击其他未知条带，根据与已知条带的密度做比较，可以得到未知DNA的含量。此方法也适用于对PA GE蛋白胶条带的浓度测定。 （3）密度扫描 在分子生物学和生物工程研究中,最常用到的是对蛋白表达产物占整个菌体蛋白的百分含量的计算。传统的方法是利用专用的密度扫描,但利用生物分析软件结合现在实验室常规配备的扫描仪或者直接用白光照射的凝胶成像就能完成此项工作。 （4）PCR定量 PCR定量主要是指，如果PCR实验扩增出来的条带不是一条，那么可以利用软件计算出各个条带占总体条带的相对百分数。就此功能而言，与密度扫描类似，但实际在原理上并不相同。PCR定量是对选定的几条带进行相对密度定量并计算其占总和的百分数，密度扫描时并对选择区域生成纵向扫描曲线图并积分。 凝胶成像种类 （1）普通凝胶成像分析系统：可以对蛋白电泳凝胶，DNA凝胶样品进行图象采集并进行定性和定量分析，样品包括：EB、SYBR Green、SYBR Gold、Texas Red、GelStar、Fluoroscecin、 Radiant Red等染色的核酸监测；以及Coomassie Blue、SYPRO Orange、各种染色的蛋白质凝胶如考染等。（或UV,EB和有色及可见样品成像）； （2）化学发光成像分析系统：成像范围涵盖UV,EB,化学发光、紫外-荧光、有色及可见样品成像； （3）多色荧光成像分析系统：成像范围涵盖UV,EB,化学发光、多色荧光荧光、有色及可见样品成像； （4）多功能活体成像分析系统：UV,EB,化学发光、多色荧光荧光、有色及可见样品成像和离体组织和小型动物，及大型型动物。
(完整版)推扫式扫描系统
推扫式扫描系统 ——《遥感应用分析原理与方法》赵时英 推扫式扫描（push-broom scanning）系统，又称“像面”（along-track）扫描系统，用广角光学系统在整个视场内成像，它所记录的多光谱图像数据是沿着飞行方向的条幅。与光机扫描系统相似的是，它也是利用飞行器的向前运动，借助于与飞行方向垂直的“扫描”线记录而构成二维图像。也就是说，它通过飞行器与探测器成正交方向的移动获得目标的二维信息。但是推扫式扫描系统与光机扫描系统对每行数据记录的方式有明显差异。后者是利用旋转式扫描镜，一个像元一个像元的轮流采光，即沿扫描线逐点扫描成像；前者（推扫式扫描系统）不用扫描镜，而是把探测器按扫描方向（垂直于飞行方向）阵列式排列来感应地面响应，以代替机械的真扫描。具体地说，就是通过仪器中的广角光学系统——平面反射镜采集地面辐射能，并将之反射到反射镜组，在通过聚焦投射到焦平面的阵列探测元件上。这些光电转换元件同时感应地面响应，同时采光，同时转换为电信号，同时成像。若探测器按线性阵列排列，则可以同时得到整行数据；若面试阵列排列，则同时得到的是整幅图像。 一般线性阵列由很多CCD电荷耦合器件组成。CCD为一种固态光电转换元件。每个探测器元件感应相应“扫描”行上一个唯一的地面分辨单元的能量。图像上每行数据是由沿线性阵列的每个探测器元件采样得到的。探测器的大小决定了每个地面分辨单元的大小。因此，CCD被设计的得很小，一个线性阵列可以包含上千、上万个分离的探测器。每个光谱波段或通道均有它自己的线性阵列。一般阵列位于遥感器的焦平面上，以确保所有阵列同时观测所有的“扫描“线。 线性阵列的推扫式扫描系统较镜扫描的光机扫描系统有许多优点： 1、线性阵列系统可以为每个探测器提供较长的停留时间，以便更充分的测量每个地面分辨 单元的能量。因此，它能够有更强的记录信号和更大的感应范围（动态范围），增加了相对信噪比，从而得到更高的空间和辐射分辨率。 2、由于记录每行数据的探测器元件间有固定的关系，且它消除了因扫描过程中扫描镜速度 变化所引起的几何误差，具有更大的稳定性。因此，线性阵列系统的几何完整性更好、几何精度更高。 3、由于CCD是固态微电子装置，一般它们体积小、重量轻、能耗低。 4、由于没有光机扫描仪的机械运动部件，线性系统稳定性更好，且结构的可靠性高，使用 寿命更长。 推扫式扫描系统也有它固有的问题，如：大量探测器之间灵敏度的差异往往会产生带状噪声，需要进行校准；目前长于近红外波段的CCD探测器的光谱灵敏度尚受到限制；推扫式扫描仪的总视唱一般不如光机扫描仪。
扫描电子显微镜成像原理及基本操作
扫描电子显微镜成像原理及基本操作 一、基本结构组成： 1.电子光学系统：电子枪；聚光镜（第一、第二聚光镜和物镜）；物镜光阑。 2.扫描系统：扫描信号发生器；扫描放大控制器；扫描偏转线圈。 3.信号探测放大系统：探测二次电子、背散射电子等电子信号。 4.图象显示和记录系统：SEM采用电脑系统进行图象显示和记录。 5.真空系统：常用机械真空泵、扩散泵、涡轮分子泵等使真空度高于10 -4 Torr 。 6.电源系统：高压发生装置、高压油箱。 二、扫描电子显微镜成像原理 扫描电镜是用聚焦电子束在试样表面逐点扫描成像。试样为块状或粉末颗粒，成像信号可以是二次电子、背散射电子或吸收电子。其中二次电子是最主要的成像信号。由电子枪发射的能量为 5 ～35keV 的电子，以其交叉斑作为电子源，经二级聚光镜及物镜的缩小形成具有一定能量、一定束流强度和束斑直径的微细电子束，在扫描线圈驱动下，于试样表面按一定时间、空间顺序作栅网式扫描。聚焦电子束与试样相互作用，产生二次电子发射（以及其它物理信号），二次电子发射量随试样表面形貌而变化。二次电子信号被探测器收集转换成电讯号，经视频放大后输入到显像管栅极，调制与入射电子束同步扫描的显像管亮度，得到反映试样表面形貌的二次电子像。三、扫描电镜具有以下的特点
(1) 制样方法简单，对试样的尺寸、形态等无严格要求，可以观察直径为的大块试样以及粉末等。 (2) 场深大，适用于粗糙表面和断口的分析观察；图像富有立体感、真实感、易于识别和解释。 (3) 放大倍数变化范围大，对于多相、多组成的非均匀材料便于低倍下的普查和高倍下的观察分析。 (4) 具有相当高的分辨率，可达到为3.5 ～6nm。 (5) 可以通过电子学方法有效地控制和改善图像的质量，如通过调制可改善图像反差的宽容度，使图像各部分亮暗适中。 (6) 可进行多种功能的分析。与X 射线谱仪配接，可在观察形貌的同时进行微区成分分析。 (7) 可使用，观察在不同环境条件下（加热、冷却和拉伸等样品台进行动态试验）的相变及形态变化等。 四、扫描电镜的用途 通过样品中的电子激发出的各种信号，扫描电镜可以做出电子图像分析，如可利用二次电子进行样品表面形貌及结构分析的分析；以两片探测器信号做积分运算，通过背散射电子可以分析样品表面成分像，以两片探测器信号做微分运算时，则可用于样品表面形貌像德分析；此外，通过透射电子则可对析晶体的内部结构及晶格信息进行分析。而且，其配上其它一些配套设备，还可做显微化学成份分析，显微晶体结构分析，显微阴极发光图像分析，这更加扩大的扫描电镜的广泛应用度。常见的扫描电镜配套设备主要有：x射线波谱仪、x射线能
凝胶成像仪(使用方法)
凝胶成像系统 操作规程： 1. 打开成像仪器电源，将样品放入工作台。 2. 双击桌面上图标，打开Quantity One 软件，或从开始-程序-The Discovery Series/Quantity One进入。 3. 从File下拉菜单中选择ChemiDox XRS，打开图像采集窗口。 4. Select Application 选择相关应用： a UV Transillumination 透射UV：针对DNA EB胶或其他荧光； b White Transillumination 透射白光：针对透光样品如蛋白凝胶，X-光片； c White Epillumination 侧面白光：针对不透光样品或蛋白凝胶； d Chemiluminescnec e 化学发光，不打开任何光源。 5. 单击Live/Focus按钮，激活实时调节功能，此功能有三个上下键按钮：IRIS（光圈），ZOOM （缩放），FOCUS（聚焦），可在软件上直接调节或在仪器面板上手工调节，调节步骤：a调节IRIS 至适合大小；b点ZOOM将胶适当放大；c调节FOCUS至图像最清晰。 6. 如是DNA EB胶或其他荧光，单击Auto Expose，系统将自动选择曝光时间成像，如不满意，单击Manual Expose，并输入曝光时间（秒），图像满意后保存。 如是蛋白凝胶，接第5步骤直接将清晰的图像保存即可；如是化学发光样品，将滤光片位置换到Chemi位（仪器上方右侧），将光圈开到最大，输入Manual Expose时间，可对化学发光的弱信号进行长时间累积如30min，或单击Live Acquire 进行多帧图像实时采集，在对话框内定义曝光时间长短，采集几帧图像，在采集的多帧图像中选取满意的保存。
凝胶成像仪技术参数
凝胶成像仪技术参数 产品组成：成像系统、暗箱、分析软件等组合在一起的迷你型化学发光成像分析系统。https://www.360docs.net/doc/0316067973.html,D分辨率：2736 x 2200像素（600万像素），16bit（0-65536灰阶），温度至-680C，1*1/2*2/4*4像素合并，相机原厂不低于3年的保修证明 2.镜头：F0.95/25mm大光圈电动定焦镜头, 具有自动聚焦功能，可自动对所拍摄样品对焦，无须人工调整。 3.机箱带2个强制散热风扇 4.化学发光拍摄面积：170mm x 130mm 5.白光反射灯：LED白光反射，无影灯设计，亮度可调； 6.软件功能： (1)智能拍摄软件模块化的拍摄流程，具有自动、手动、积分、自定义等多种拍摄功能。可自动拍摄发光样品、Marker图像并自动合成任意类型图像，还可无线推送所拍图像。(2)分析软件可进行各种染料染色的DNA/RNA、蛋白凝胶电泳的分析，ECL、ECLPlus等化学发光/化学荧光样品的分析，ELISA 板及放射自显影胶片分析，Spot/Dot/Blot点阵分析，Western、Norther、Southern、Dot/Slot blot、杂交膜、菌落的分析；PCR定量分析，AFLP/RFLP 分析、遗传树及微卫星DNA分析，VNTRS分析，斑点分类筛选功能，荧光分析，菌落分析，抑菌抗生素效价分析（符合《国家药典》规定），物体和切片测量分析等； (3)包含荧光合成功能、染料数据库、分子量数据库、图像数据库、背景数据库。 (4)各种数据表可保存为Excel格式并打印，所有图像能复制、粘贴和打印，所有图像、图表可导入Excel、Word、PhotoShop、画图、粘贴板等多种格式的文件中进行编辑；可对实验进行保存，便于今后查找和调用；可出具符合GLP标准的实验报告；可保存各种紫外、荧光和化学发光拍摄模式，随时调用；操作系统为：WINDOWS98、2000、XP、VISTA、Win7、Win8。 分析软件不受限制免费从官网下载并免费升级。 技术服务要求 1.设备安装调试: 在买方指定的地点完成安装调试，并配合买方进行测试验收。 2.质保期保修12个月,终身维修，质保期外只收硬件成本费。 3.维修响应时间: 接到维修通知后，1个工作日内作出响应，3个工作日内到场排除故障。
凝胶成像分析系统
凝胶成像分析系统 产品特点 凝胶图像分析:智能自动识别泳道条带：采用先进的自动识别算法，可以帮您自动识别出泳道/条带并且编号，您还可以根据自己的要求添加或删除泳道或条带，移动泳道和调整泳道。 密度比较：对指定泳道进行光密度扫描，绘出扫描曲线，并计算出该泳道中各条带的密度积分和峰值，此外，还可以对每一条带的光密度测定范围进行微调，并可以对多个泳道进行对比查看。 分子量光密度和迁移率的计算：通过简单易用的向导工具。可以对选定的标准泳道中的条带进行分子量或光密度定标，然后根据定标结果自动计算出各条带的分子量和光密度。通过迁移率向导工具由用户指定的基线和前沿线可自动计算出每个条带的迁移率。 分析结果数据导出：通过无缝当然数据连接技术，可以将分子量、光密度分析结果报表和迁移率分析结果报表导出到文本文件或Excel格式文件。 撤消和重做功能：对所有的分析操作可以无限的撤消和重做，您不必再为一时操作错误而后悔。 注释功能：提供了矩形、空心矩形、椭圆、空心椭圆、直线、多样式箭头、文字框、插入图片等多种注释工具、对图像进行比例放缩 图象处理：图像的负像，图像的旋转，图像的对比度、亮度调整，自动图像优化系统管理：支持Windows98/2000/XP系统，能保存多种格式的图像，图像的打印 系统配置 数码型（推荐产品） 模拟型
技术参数 外型尺寸（L×W×H）：440×430×770mm； 反射紫外光源波长：254nm、365nm； 透射紫外光源波长：312nm； 紫外光透射面积：200×250mm。 环境条件： 环境温度：5℃～40℃； 相对湿度：≤80%RH； 大气压力：86kpa～106kpa。 电源条件： 电源电压：单相正弦交流220V±22V； 频率：50Hz±1Hz。 其它： 各波长的紫外光源的窗口辐照度不小于10μW/cm２； 白光照度≥100LX(勒克司)； 可以连续工作时间4小时。 数字摄像头能够通过与计算机连线实现摄影成像控制，分析软件可实现图像编辑处理，泳道自动识别，分子量计算、上样量分布计算等。
化学发光成像系统技术参数
化学发光成像系统 配置及技术参数 1．暗箱 1.1 尺寸：30×24×46cm 1.2 结构：双层结构，微处理器控制暗箱，确保完全密闭。 1.3 抽屉式载样 1.4 电源220V/50HZ 2．美国原装进口高灵敏度制冷CCD相机 2.1 CCD芯片尺寸：12.49X9.99mm 2.2分辨率：605万像素，2750 x 2200 2.3像素大小：4.54X4.54um 2.4像素密度：16bit(真实65536灰阶) 2.5 量子效率：≥75% 2.6 暗电流: <0.001 e-/pixel/sec. @ -30oC 2.7 读出燥声: 5.5e- RMS at 12 MHz 2.8致冷：三级半导体热电式致冷,常温以下60度 2.9 接口：单一USB线完成图像传输及控制，无需串口线，可靠性强。 3．镜头： 3.1 F0.95大光圈快速镜头,4/3英寸靶面 4．辅助光源： 4.1 LED反射灯*2； 5．样品台: 5.1轨道式化学发光样品台 6.图像采集软件功能 6.1通过USB或1394等数字接口直接采集获取样品图像。 *6.2 高精度自动曝光功能,无需揣摩曝光时间，一键完成western成像 6.3软件有自动1－99帧图像累积功能，具备时间序列图像采集，连续集成等功能，从而避免反复曝光，可从中挑选最中意的图像保存。 *6.4拍摄完成后自动生成专业16bit文件格式，富含原始数据信息，（如：曝光时间、拍摄日期、时间等），且不可修改 *6.5拍摄完成的图像提供三种不同灰阶范围的显示效果并可手动调整 *6.6拍摄完成的所有图像在图像采集界面以小窗口显示，方便查找、浏览及将marker图像与化学发光图像叠加功能 6.7采用先进的像素合并技术1X1，2X2，3X3，4X4等选项，提高灵敏度和信噪比。 6.8方便实用的图像导航浏览功能，通过调整窗宽，窗位，获取最佳图像显示效果。 6.8具有支持16bit图像的旋转，裁切，反色等处理功能，进行图像优化处理。 7.图像分析软件功能 7.1具有支持16bit图像的旋转，裁切，等处理功能，确定最适的图像视野。 方便实用的图像导航浏览功能，通过调整窗宽，窗位，获取最佳图像显示效果。 7.2自动识别泳道条带，并且可以根据需要添加、删除，调整泳道，实现泳道的精确分离。 7.3自动计算泳道中各条带的密度积分和峰值，方便计算分子量大小及条带的迁移率。
全自动凝胶成像分析系统
全自动凝胶成像分析系统 全自动电脑程序控制，数字摄像头能够通过与计算机连线 实现摄影成像控制，分析软件可实现图像编辑处理，泳道 自动识别，分子量计算、上样量分布计算等。 保证摄录DNA/RNA凝胶、蛋白质凝胶、印迹杂交膜（包 括Western、Southern、Northern、Slot/点杂交膜)、放 射自显影胶片、酶标板、薄层层析板、化学荧光显影等图像 在低照度下的灵敏度、不掉失条带，终可得到凝胶条带的峰 值、分子量或碱基对数、面积、度、位置、体积或样品总量。 较大程度地控制EB污染，有效保障实验操作人员的健康。 有助于研究人员安全、正确、迅速地得到电泳照片和分析结 果，摆脱繁琐操作过程，提工作效率。 可用于DNA/RNA凝胶、蛋白质凝胶、印迹杂交膜(包括Western、Southern、Northern、Solt、点杂交膜)、放射自显影胶片、酶标板、薄层层析板等图像的成像及分析处理，能对条带、斑点及其他任何目标区域进行地总量分析、分子量分析，聚类分析，同源性分析等。 多功能控制面板，触摸按键，功能选择简单方便 可通过软件或机箱面板进行镜头的变焦、聚焦、光圈、透射紫外灯及反射灯的全自动控制；电动镜头：专业变焦镜头，可轻松调整光圈、缩放及聚焦等参数 顶置白光光源：的均匀性对低亮度的图像进行增强 防UV观察窗：无须开启暗箱门就可以观察样品的情况 切胶口：无须开启暗箱门就可以轻松切胶回收 密闭式暗箱：暗箱设计为凝胶成像提供了条件 定时保护功能：10分钟内没有输入任何命令，全部光源自动关闭，延长使用寿命 双侧反射：双波长紫外光源254、365nm 多种配件可选：紫外白光转换屏，紫外/蓝光转换屏，多波长透照台等 类别ZF-258 ZF-288 CCD芯片1280(H)×1024(V) 133万像素2592(H)×1944(V) 500万像素 动态范围 4.5OD.16bit灰阶，低于20Pg经EB染色的双链DN 像数尺寸 5.7μm×4.28μm 镜头通透电动镜头, 8～48mm 曝光时间0.294ms～2000ms 灵敏度低可检测0.01ngEB染色体DNA 检测信噪比≥56dB 激发光源300nm透射UV、254、365nm反射UV 透射台超亮紫外透射台，面积200×250mm ，白光：210×260mm 滤光片：标配590nm，兼容EB、Sybr、GoldView等大部分荧光染料 软件Keebio 1D 图像分析软件
荧光与化学发光成像系统chemiscope 3400
ChemiScope 3600 快速使用指南 一、先接通电源开关，然后打开ChemiCapture软件，预冷CCD 约5－10分钟，CCD制冷温度到－20o C以下（设置值为－30o C）。 二、化学发光样品拍摄(WB) 1. 检查镜头光圈值是否在最大(转动调整镜头光圈环到F值0.95 位置) 2. 检查聚焦是否清晰 1) 选择打开光源RW； 2) Camera setting栏选择，（曝光时间约50ms）； 3) 选取预览preview，若聚焦不清晰，转动调整镜头聚焦环到最清楚位置； 3. 拍摄样品化学发光图片 1) 将加完发光液的样品放置托盘中央。 2) Camera setting栏选择，设置曝光时间（一般30Sec－ 1Min，当样品信号较弱时，可适当延长曝光时间），分辨率为696*520(2*2)模式。 3) 点击拍摄Capture 进行图像采集(可设置连续拍摄张数和累计曝光) 4) Image Display 栏调整图片显示，勾选自动调整Auto fit，也可手动调整 （合适的高度灰阶High值一般为2000－－5000）。 4 拍摄样品Marker图片：在Camera setting栏选中， 选择光源RW，设置合适的曝光时间（20－100ms），分辨率为696*520(2*2)模式。点击拍摄Capture进行Marker图片采集。 5 Marker图片与化学发光图片叠加显示: 采集结束后，选中作为背 景的Marker图片（未反色显色），右击鼠标并选择Add frame to background，再点击需要叠加的化学发光图片（反色显色），软件自动显示叠加之后的图像。 若不需要叠加显色，选择Remove background image。
ImageQuantLAS4000mini化学发光成像仪简易操作指引
化学发光凝胶成像系统——美国GE LAS4000mini 开机 1.启动LAS 4010 机箱电源、个人计算机和控制软件ImageQuant LAS 4000； 2.等待数分钟：当CCD 达到预设温度后，温度栏显示READY，设备即可随 时使用。 化学发光成像 1.将一参考物（例如有字的纸）置于EPI 样品盘内，根据样品大小，放入机 箱合适位置（<105 x 70 mm 置于顶层1 号位，可根据样品盘上暗点确定位置），关闭机箱门。 2.点击控制软件Method/Tray position 按钮。 (1)在Method 纵向栏中选择化学发光Chemiluminescence 。 (2)根据样品盘实际位置选择Tray position 。 (3)点击OK 。 3.点击聚焦Focusing 按钮。进行精细聚焦。完毕后点击返回Return按钮。 4.在主界面Exposure Type 菜单中选择单张曝光Precision。 5.在曝光时间Exposure Time菜单中选择自动曝光Auto或者手工设定Manual。 如果选择手工设定，继续设置曝光时间（1/100 秒到30小时）。 6.在Sensitivity/Resolution 菜单中选择灵敏度/分辨率，推荐标准Standard 。 7.取出参考物。A 、B 液孵育转印膜，将转印膜置于EPI 样品盘内，放入机 箱，关闭机箱门。 8.点击开始Start 按钮，开始图像采集。 9.图像采集结束后，调整图像对比度gradation 观察。 10.保存或者打印图像。推荐16 位tiff 格式。 Save selected images ：保存单张或多张图像，最多保存16 张。 Save displayed images ：保存呈现在Index 窗口中的图像，最多保存16 张。 Save passed images ：拍摄图像超过16 张时，保存倒数第16 张以前的图像，最多保存84 张。
凝胶成像仪
凝胶成像仪 凝胶成像主要用于蛋白、核酸凝胶成像及分析，系统提供白光和紫外光两种光源进行拍摄凝胶，由系统自带的图像捕捉软件捕捉拍摄图像，然后由系统自带的图像分析软件对拍摄的图像进行分析。 应用范围 凝胶分析软件主要应用于生物医学、医药领域，为科研人员提供了分析凝胶图像及其它生物学条带的途径。 主要功能 1.凝胶图像剪辑处理，标记； 2.自动寻找凝胶条带； 3.与公用的标准条带或自选的标准条带比较； 4.条带（泳道）迁移路径的校正； 5.核酸、蛋白的处理，计算相应的分子量等数值； 6.详细的分析结果可输出成EXCEL格式，根据需要编辑。 从整体总的来说凝胶成像（系统）可应用于：蛋白质、核酸、多肽、氨基酸、多聚氨基酸等其他生物分子的分离纯化结果作定性分析（1）分子量定量 对于一般常用的DNA胶片,利用分子量定量功能,通过对胶上DNAMarker条带的已知分子量注释,自动生成拟合曲线,并以它衡量得到未知条带的分子量。通过这种方法所得到的结果较肉眼观察估计要准确很多。 （2）密度定量
一般常用的测定DNA(脱氧核糖核酸)和RNA(核糖核酸)浓度的方法是紫外吸收法,但它只能测定样品中的总核苷酸浓度,而不能区分各个长度片段的浓度。利用凝胶成像系统和软件,先将DNA胶片上某一已知其DNA含量的标准条带进行密度标定以后,可以方便的单击其他未知条带，根据与已知条带的密度做比较，可以得到未知DNA 的含量。此方法也适用于对PAGE蛋白胶条带的浓度测定。 （3）密度扫描 在分子生物学和生物工程研究中，我们最常用到的是对蛋白表达产物占整个菌体蛋白的百分含量的计算。传统的方法就是利用专用的密度扫描,但利用生物分析软件结合现在实验室常规配备的扫描仪或者直接用白光照射的凝胶成像就能完成此项工作。 （4）PCR定量 PCR定量主要是指，如果PCR实验扩增出来的条带不是一条，那么可以利用软件计算出各个条带占总体条带的相对百分数。就此功能而言，与密度扫描类似，但实际在原理上并不相同。PCR定量是对选定的几条带进行相对密度定量并计算其占总和的百分数，密度扫描时并对选择区域生成纵向扫描曲线图并积分。 以某品牌凝胶成像为例： 高分辨率像素 130万、140万、500万高像素专业数字CCD摄像头，分析图像更清晰，分辨率更高。 多种光源可选
§8.3 扫描光学系统
§8.3 扫描光学系统 光束传播方向随时间变化而改变的光学系统称其为扫描光学系统。扫描光学系统在现代光学和光电技术中具有极其重要作用，例如使用激光束扫描装置可实现以时间为顺序的图像电信号转变为二维目视图像。此外，在激光存储器、激光打印机和高速摄影系统中都使用扫描光学系统，因此有必要介绍扫描光学系统的特性及扫描物镜的设计要求。 一、扫描方程式 光束扫描的形式可由多种方法得到，如光学透镜扫描、棱镜扫描、反射镜扫描、全息扫描和声光扫描等。但不管其扫描方式如何，表征其扫描特性的只有三个参数，即扫描系统的孔径大小D、孔径的形状因子a和最大扫描角θ。根据瑞利衍射理论，扫描系统的衍射极限分辨 角为 由上式可见，孔径大小D和形状因子决定了扫描系统的极限分辨角，即决定了扫描系统的扫描光点大小和成像质量。 对不同的扫描系统，其扫描孔径是不一样的。例如透镜扫描系统，其扫描孔径的形状是圆形的，棱镜扫描系统，其扫描孔径的形状是矩形或梯形的。因此它们的孔径形状因子a值是不同的。为了能准确地描述各种扫描系统的衍射分辨角，表给出了各种不同扫描孔径的形 状因子a的数值。 扫描孔径形状因子 孔径形状矩形圆形梯形三角形 形状因子a 1 1.22 1.5 1.67 若扫描系统的最大扫描角(扫描范围)为，则扫描系统的扫描点数N为 称为扫描系统的扫描方程式，它表明扫描系统的扫描点数与扫描光束的波长和扫描系统的三个参数(a、和D)有关。 二、光学扫描系统 扫描光学系统的种类很多，为简单起见，本节只讨论光学扫描系统。光学扫描系统分为物
镜扫描、物镜前扫描和物镜后扫描三种形式，其中以物镜扫描的扫描形式最为简单，只要运动物镜即可达到光束扫描的目的。一束平行光平行于物镜L的光轴入射，且平行光束的中心距物镜光轴为x，当物镜L严格校正像差后，平行光通过物镜L后一定聚焦于焦平面上的光轴处。若物镜L绕平行光束的中心轴线转动，则平行光束的聚焦点在物镜L的焦平面上扫描出半径为x的圆，当调整物镜光轴与平行光束中心轴线间的距离时，任意半径的扫描圆均可得到，所得扫描圆的最大直径应小于物镜L的直径。 物镜后扫描系统扫描反射镜位于物镜之后，其优点是物镜口径相对较小（只要满足扫描光束的口径要求），且扫描物镜只要求校正轴上点像差即可。物镜后扫描系统的缺点是扫描像面为一曲面，不利于图像的接收与转换。 地校正轴上点和轴外点像差，即可获得很好的扫描成像，且扫描成像面为一平面。因此一般的光学扫描系统多采用物镜前扫描形式。 为了保证物镜前扫描系统在扫描像面上得到均匀的像面照度和尺寸一致的扫描像点，扫描物镜一般设计成像方远心光路，使其像方主光线始终垂直于扫描像平面，如图8－14所示，这种扫描系统又称其为远心扫描系统。若要保证远心扫描特性，除扫描物镜作远心物镜设计要求外，对提供给扫描物镜的成像光束也必须满足远心光路的要求，即只有扫描反射镜的转动轴心与扫描物镜的物方焦点重合时，才能使轴外扫描光束的中心光线（主光线）通过物镜的物方焦点，构成像方远心光路。 三、扫描物镜物镜 物镜前扫描光学系统的光束入射角是随时间而变化的，且通过扫描物镜在垂直于光轴的像平面上成像，因此像平面上的成像位置应为光束入射角的函数，一般可表示为 两边对微分，可得 当光束入射角以等角速度变化时，应为常量，若想在扫描成像面上作等速扫描 成像，则也应为常量，可知，也必为常量，则函数的表达式可写 成下式 得 引入成像关系的条件，并略去常数项，则有
凝胶成像分析系统
图像采集与分析技术及凝胶成像分析系统使用方法点击次数：15 发布时间：2011-3-25 8:50:36 一、仪器设备 凝胶成像分析系统ChemiGenius2 二、仪器结构 见下图 三、原理 样品在电泳凝胶或者其他载体上的迁移率不一样，以标准品或者其他的替代标准品相比较就会对未知样品作一个定性分析。这个就是图像分析系统定性的基础。根据未知样品在图谱中的位置可以对其作定性分析，就可以确定它的成份和性质。 样品对投射或者反射光有部分的吸收，从而照相所得到的图像上面的样品条带的光密度就会有差异。光密度于样品的浓度或者质量成线性关系。根据未知样品的光密度，通过于已知浓度的样品条带的光密度指相比较就可以得到未知样品的浓度或者质量。这就是图像分析系统定量的基础。 采用最新技术的紫外透射光源和白光透射光源使光的分布更加均匀，最大限度的消除了光密度不均造成的对结果的影响。 四、适用范围 1．蛋白质、核酸、多肽、氨基酸、多聚氨基酸等其他生物分子的分离纯化结果作定性分析。 2．可以确定生物分子的分子量。 3．可以应用于生物分子的定量分析中。 五、操作步骤 1．打开凝胶成像系统开关。 2．打开电脑，系统自动打开并进入GeneSnap软件。 3．打开凝胶成像系统前面板，选择使用紫外透射光源或者白光透射光源，将相应光源安放到位。 4．将样品放置在透射光源的样品台上。 5．在GeneSnap操作界面里面选择使用Upper white光源，点击绿色(即时成像)按钮。6．根据右侧成像窗口中显示的即时照片，手动调节凝胶在样品台上的位置，直至成像窗口中凝胶在照片的中央位置，关上凝胶成像系统的前面板。 7．选择紫外光源： No Light 不使用灯照射，直接成像 Transilluminator 紫外透射光源 Epi long wave uv 长波紫外反射光源(365nm) Epi long wave uv 短波紫外反射光源(254nm) Upper white 顶部白色反射光源 Lower white 底部白色透射光源 8．E.D.R.及N.F.的选择： E.D.R. 动态范围扩展，可以使照片由 12 位变为16位，更加清晰 N.F. 中间部分区域校正，可以消除背景光 分布不均造成的影响 9．选择照相时所使用的灵敏度： High resolution 高分辨率
BIO-RAD ChemiDoc XRS 凝胶成像系统操作说明之欧阳家百创编
Bio-rad化学发光成像系统操作规 程： 欧阳家百（2021.03.07） 一．目的 为规范Bio-rad化学发光成像系统的基本操作、维护保养、异常处理程序，防止人为操作失误，确保Bio-rad化学发光成像系统正常运转，特制定本程序。 二．适用范围 本程序适用于Bio-rad化学发光成像系统操作。 三．责任 1. 本程序的实施者为Bio-rad化学发光成像系统操作者，各实验室负责人对本程序的实施情况进行监督。 2. 日常运行及维护、定期维护、定期点检及保养由Bio-rad化学发光成像系统操作者负责。 四．内容 1. 打开成像仪器电源，将样品放入工作台。 2.双击桌面上图标，打开Quantity One 软件，或从开始-程序-The Discovery Series/Quantity One进入。 3.从File下拉菜单中选择ChemiDox XRS，打开图像采集窗口。
4. Select Application 选择相关应用： a UV Transillumination 透射UV：针对DNA EB胶或其他荧光； b White Transillumination 透射白光：针对透光样品如蛋白凝胶，X-光片； c White Epillumination 侧面白光：针对不透光样品或蛋白凝胶； d Chemiluminescnec e 化学发光，不打开任何光源。 5. 单击Live/Focus按钮，激活实时调节功能，此功能有三个上下键按钮：IRIS（光圈），ZOOM（缩放），FOCUS（聚焦），可在软件上直接调节或在仪器面板上手工调节，调节步骤： a调节IRIS至适合大小；b点ZOOM将胶适当放大；c调节FOCUS至图像最清晰。 6. 如是DNA EB胶或其他荧光，单击Auto Expose，系统将自动选择曝光时间成像，如不满意，单击Manual Expose，并输入曝光时间（秒），图像满意后保存。 如是蛋白凝胶，接第5步骤直接将清晰的图像保存即可；如是化学发光样品，将滤光片位置换到Chemi位（仪器上方右侧），将光圈开到最大，输入Manual Expose时间，可对化学发光的弱信号进行长时间累积如30min，或单击Live Acquire 进行多帧图像实时采集，在对话框内定义曝光时间长短，采集几帧图像，在采集的多帧图像中选取满意的保存。 五．注意事项：
图像采集与分析技术
图像采集与分析技术6 内容： 一、仪器设备凝胶成像分析系统ChemiGenius2 二、仪器结构 三、原理 样品在电泳凝胶或者其他载体上的迁移率不一样，以标准品或者其他的替代标准品相比较就会对未知样品作一个定性分析。这个就是图像分析系统定性的基础。根据未知样品在图谱中的位置可以对其作定性分析，就可以确定它的成份和性质。 样品对投射或者反射光有部分的吸收，从而照相所得到的图像上面的样品条带的光密度就会有差异。光密度于样品的浓度或者质量成线性关系。根据未知样品的光密度，通过于已知浓度的样品条带的光密度指相比较就可以得到未知样品的浓度或者质量。这就是图像分析系统定量的基础。 采用最新技术的紫外透射光源和白光透射光源使光的分布更加均匀，最大限度的消除了光密度不均造成的对结果的影响。 四、适用范围 1．蛋白质、核酸、多肽、氨基酸、多聚氨基酸等其他生物分子的分离纯化结果作定性分析。 2．可以确定生物分子的分子量。 3．可以应用于生物分子的定量分析中。 五、操作步骤
1．打开凝胶成像系统开关。 2．打开电脑，系统自动打开并进入GeneSnap软件。 3．打开凝胶成像系统前面板，选择使用紫外透射光源或者白光透射光源，将相应光源安放到位。 4．将样品放置在透射光源的样品台上。 5．在GeneSnap操作界面里面选择使用Upper white光源，点击绿色（即时成像）按钮。 6．根据右侧成像窗口中显示的即时照片，手动调节凝胶在样品台上的位置，直至成像窗口中凝胶在照片的中央位置，关上凝胶成像系统的前面板。 7．选择紫外光源：No Light不使用灯照射，直接成像 Transilluminator紫外透射光源 Epi long wave uv长波紫外反射光源（365nm） Epi long wave uv短波紫外反射光源（254nm） Upper white顶部白色反射光源 Lower white底部白色透射光源8．E.D.R.及N.F.的选择： E.D.R.动态范围扩展，可以使照片由 12位变为16位，更加清晰 N.F.中间部分区域校正，可以消除背景光分布不均造成的影响 9．选择照相时所使用的灵敏度：High resolution高分辨率 Medium sensitivity中灵敏度 High sensitivity高灵敏度 Max sensitivity最高灵敏度 10．选择使用的滤光片：No Filter适用于可见光、荧光 和化学发光物质的照相 EtBr/UV适用于紫外光照相 11．点击绿色（即时成像）按钮，按钮变为红色，成像窗口出现即时照片。12．调整照相机光圈大小，使看到的凝胶照片亮度正合适。 13．调整图片放大/缩小倍数，使所照凝胶所成的照片大小与成像窗口大小相适应。 14．调整照相机的焦距，使凝胶所成的照片最清晰。
