电子电气类湖北技能高考模拟题
2电子电气类
湖北省普通高等学校招收中职毕业生技能高考模拟试题（二）电子（电气）类（理论部分）一、判断题 (本大题共24小题，每小题2分，共48分）请判断下列试题表述的正误，正确的请在题号前的括号中填入“√”，错误的请在题干前的括号中填入“×”，填错、不填或填写不规范均不得分。
( )1.短路元件的电压为零，电流可能不为零；开路元件的电流为零，其电压一定为零( )2.在通路状态下，负载变大，端电压就变大( )3.线性电阻电路中，电压、电流和功率都可以叠加( )4.两根平行靠近且绝缘的导线间也存在电容效应( )5.磁场是一种具有力和能的性质的特殊物质( )6.感应电流方向一定遵循楞次定律，故只使用楞次定律一定可以判断感应电流方向( )7.正弦量的瞬时值是有效值相量该时刻在纵轴上的投影( )8.几个阻抗元件串联时，总阻抗必定增大( )9.谐振电路品质因数越高选择性越好，电子电路中，谐振电路的品质因数越高越好( )10.使用漏电保护装置是安全用电措施之一( )11.含储能元件的电路从一个稳态转变到另一个稳态需要时间，这是因为能量不能突变( )12.两个电阻并联，其等效电阻比其中任何一个电阻的阻值都小( )13.二极管工作时的正向电流平均值不能超过最大整流电流，否则二极管会被损坏( )14.三极管在放大电路中，必须有一个电极作为输入和输出电路的公共端( )15.设置静态工作点的目的是使放大电路中，三极管基极通过单向脉动直流电流( )16.反馈电路和放大器构成了一个闭合环路( )17.振荡电路的初始信号是电源接通瞬间引起基极和集电极电流扰动产生的( )18.78与79系列三端稳压电路在输出电压、电流档次以及管脚排列都是相同的( )19.测量前应将兆欧表进行一次开路和短路试验，检查兆欧表是否良好( )20.钳形电流表测量电流时，钳口要闭合紧密不能带电换量程( )21.可采用绝缘、防护、隔离等技术措施防止触电、保障安全( )22.家庭用电插座左边插孔应接相线( )23.人体触电的方式多种多样，归纳起来可以分为直接接触触电和间接接触触电两种( )24.在使用家用电器过程中，可以用湿手操作开关二、单选题 (本大题共34小题，每小题3分，共102分）下列每小题给出的备选项中有一个最符合题目要求，请将其选出，未选、错选或填写不规范均不得分25. 如图所示为电阻的伏安特性曲线，则电阻值最大的是（ ）A .R 1B .R 2C .R 3D .R 426. 计算电路某点电位时，必须先确定（ ）A .电流方向B .电源极性C .参考点D .绕行方向27. 将图中的二端网络替换为电压模型，则等效参数U S 、R S 为（ ）A .-4V 、2ΩB .4V 、0.5ΩC .4V 、2ΩD .-4V 、0.5Ω28. 下列与磁导率无关的物理量是（ ）A .磁感应强度B .磁通C .磁场强度D .磁阻29. 电路如题图所示，已知U ＝12V ，R 1＝5Ω，R 2＝7Ω， C ＝100μF ，则电容两端的电压U C 为（ ）A .12VB .7VC .5VD .2V30. 线圈中自感电动势的表达式为（ ）A .L I e Nt∆=∆ B .L I e Lt∆=∆ C .L I e L t∆= D .L I e L t=31. 由欧姆定律R =U /I 可知，以下正确的是（ ）A .导体的电阻与电压成正比，与电流成反比。
2020年电子电气技能高考市调考试题(4)
湖北省2020年电子电气技能高考模拟试题电子（电气）类（理论部分）一、判断题 (本大题共24小题，每小题2分，共48分）请判断下列试题表述的正误，正确的请在题号前的括号中填入“√”，错误的请在题干前的括号中填入“×”，填错、不填或填写不规范均不得分 ( )1.任何电路中，电流所做的功都转化成了电热( )2.在线性电路中，电流通过电阻所做的功与它产生的热量是相等的 ( )3.电动势是衡量电源将非电能转换成电能本领的物理量( )4.测量阻值较小的电阻时，用伏安法比惠斯通电桥法测得的结果更精确 ( )5.闭合电路欧姆定律实际上就是基尔霍夫第二定律的一种体现 ( )6.我们把那种不能用串并联方法进行简化的电路称为“复杂电路”( )7.电容器充电时电流与电压方向一致，电容器放电时电流和电压的方向相反 ( )8.磁感线总是始于磁体的N 级，终于磁极S 级( )9.在电磁感应中，感应电流和感应电动势是同时存在的；没有感应电流,也就没有感应电动势( )10.RLC 串联电路中，u L 与u C 不一定是反相关系 ( )11.三相电路的总有功功率ϕcos 3l l I U P =( )12.在瞬态电路分析中，换路定律适用于整个瞬态过程的分析( )13.硅稳压二极管的动态电阻愈大，说明其反向特性曲线愈陡，稳压性能愈好 ( )14.选择放大电路中的晶体管时，应选用β值较大、I CEO 值较小的晶体管( )15.功率放大电路有功率放大作用，电压放大电路只有电压放大作用而没有功率放大作用( )16.射极输出器的电压放大倍数等于1，因此它在放大电路中作用不大 ( )17.直流电源是一种将正弦信号转换为直流信号的波形变换电路 ( )18.基本逻辑运算有：逻辑与非、逻辑或非和逻辑非运算( )19.接地(PE)或接零(PEN)支线必须单独与接地(PE)或接零(PEN)干线相连接，不得 串联连接( )20.潮湿暗装的插座安装高度距地面不小于0.3m ，同一室内插座安装高度一致 ( )21.我国工厂动力所用的电是380V 交流电，家庭照明所用的电是220 V 交流电 ( )22.选择熔断器时，熔断器的额定电压应大于或等于线路的额定电压，熔断器的额定电流应大于或等于熔体的额定电流( )23.电气原理图是表示电气的工作原理和相互之间的作用 ( )24.导线敷设应尽可能避开热源二、单选题 (本大题共34小题，每小题3分，共102分）下列每小题给出的备选项中有一个最符合题目要求，请将其选出，未选、错选或填写不规范均不得分25.用国家规定的标准图形符号表示电路连接情况的图称（）A.电路模型B.电路图C.电路元件D.电路符号26.任何一个电路都可能具有（）三种状态A.通路、断路和短路B.高压、低压和无线C.正常工作、不正常工作D.低频、高频和短波27.将一个2欧姆的电阻与电源组成闭合回路，若再串接一只4欧姆的电阻，回路电流将减到原电流的一半，则电源内阻为（）A.1ΩB.2ΩC.3ΩD.4Ω28.下列关于全电路欧姆定律的描述，正确的是（）A.由I=(E-V)/R可知，全电路欧姆定律只适用于E>V的情况B.当R=r0，负载R上获得最大功率大于内阻上消耗的功率C.由I=E/(R+r0)可知，电路中的电流不仅与负载有关，也和电源有关D.电源的电动势就是负载的端电压29.下图电路中,已知电位器滑片C在AB的中点,则电路中电阻R两端的电压是（）A.1/2U ABB.大于1/2U ABC.小于1/2U ABD.U AB30.下图中，所示电流I1、I2分别是（）A.I1=1A，I2=2AB.I1=2A，I2=1AC.I1=I2=-1AD.I1=I2=3A31.有两个电容器，C1为200V、20μF，C2为250V、2μF，串联后接人400V直流电路中，可能出现的情况是（）A.C1和C2都被击穿B.C1损坏C.C1和C2都正常工作D.C2损坏32.为减小剩磁、电磁线圈的铁心应采用（）A.硬磁性材料B.非铁磁性材料C.软磁性材料D.矩磁性材料33.法拉第电磁感应定律可以表述为：闭合电路中感应电动势的大小（）A.与穿过这一闭合电路的磁通变化率成正比B.与穿过这一闭合电路的磁通成正比C.与穿过这一闭合电路的磁感应强度成正比D.与穿过这一闭合电路的磁通变化量成正比34.大小和方向随时间（）的电流称正弦交流电。

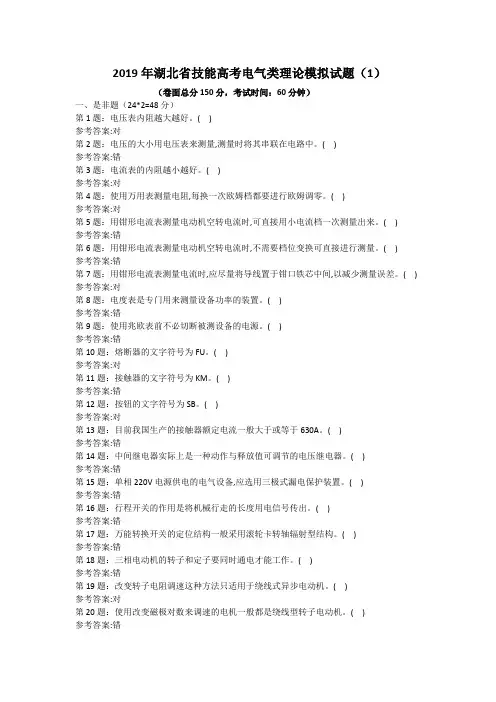

2019年湖北省技能高考电气类理论模拟试题(1)
2019年湖北省技能高考电气类理论模拟试题（1）（卷面总分150分，考试时间：60分钟）一、是非题（24*2=48分）第1题：电压表内阻越大越好。
( )参考答案:对第2题：电压的大小用电压表来测量,测量时将其串联在电路中。
( )参考答案:错第3题：电流表的内阻越小越好。
( )参考答案:对第4题：使用万用表测量电阻,每换一次欧姆档都要进行欧姆调零。
( )参考答案:对第5题：用钳形电流表测量电动机空转电流时,可直接用小电流档一次测量出来。
( )参考答案:错第6题：用钳形电流表测量电动机空转电流时,不需要档位变换可直接进行测量。
( )参考答案:错第7题：用钳形电流表测量电流时,应尽量将导线置于钳口铁芯中间,以减少测量误差。
( ) 参考答案:对第8题：电度表是专门用来测量设备功率的装置。
( )参考答案:错第9题：使用兆欧表前不必切断被测设备的电源。
( )参考答案:错第10题：熔断器的文字符号为FU。
( )参考答案:对第11题：接触器的文字符号为KM。
( )参考答案:错第12题：按钮的文字符号为SB。
( )参考答案:对第13题：目前我国生产的接触器额定电流一般大于或等于630A。
( )参考答案:错第14题：中间继电器实际上是一种动作与释放值可调节的电压继电器。
( )参考答案:错第15题：单相220V电源供电的电气设备,应选用三极式漏电保护装置。
( )参考答案:错第16题：行程开关的作用是将机械行走的长度用电信号传出。
( )参考答案:错第17题：万能转换开关的定位结构一般采用滚轮卡转轴辐射型结构。
( )参考答案:错第18题：三相电动机的转子和定子要同时通电才能工作。
( )参考答案:错第19题：改变转子电阻调速这种方法只适用于绕线式异步电动机。
( )参考答案:对第20题：使用改变磁极对数来调速的电机一般都是绕线型转子电动机。
( )参考答案:错第21题：三相异步电动机的转子导体中会形成电流,其电流方向可用右手定则判定。
技能高考电气考试题及答案
技能高考电气考试题及答案一、单选题1. 零线的颜色为（）。
A. 黑色B. 红色C. 蓝色D. 黄色答案：C. 蓝色2. 电阻的单位是（）。
A. 欧姆B. 伏特C. 安培D. 瓦特答案：A. 欧姆3. 电流的方向是由（）。
A. 正极到负极B. 负极到正极C. 无法确定D. 取决于电路图答案：A. 正极到负极4. 交流电常用的频率是（）Hz。
A. 50B. 60C. 100D. 120答案：A. 505. 在电路中，一个电源电压为220V，电阻为3欧姆的电阻器通过的电流为（）A。
A. 66.7B. 73.3C. 75D. 80答案：B. 73.3二、填空题1. 电源电压为220V，电阻为5欧姆的电阻器通过的电流为（）A。
2. 电流为10A，电阻为2欧姆的电阻器两端的电压为（）V。
答案：203. 一台电视机功率为300W，电压为220V，通过的电流为（）A。
答案：1.364. 如果电阻为负值，代表（）。
答案：电阻器是一个电感5. 直流电路中，电流的方向是（）。
答案：始终保持一致三、判断题1. 交流电和直流电的区别是电流方向不同。
（）答案：正确2. 电路中串联电阻之和大于任意一个电阻的阻值。
（）答案：正确3. 电源电压增大，通过电阻的电流也会增大。
（）答案：正确4. 电路中的电阻越小，通过电阻的电流也会越大。
（）5. 并联电阻之和等于各个电阻的阻值之和。
（）答案：错误四、应用题1. 电路中有三个串联电阻，分别为2欧姆、4欧姆和6欧姆，请计算通过这个电路的总电流。
答案：1A2. 电路中有两个并联电阻，分别为4欧姆和6欧姆，请计算通过这个电路的总电阻。
答案：2.4欧姆3. 电路中有一个电阻为3欧姆的电阻器，通过的电流为3A，请计算通过这个电路的总电压。
答案：9V4. 电路中有一个电源电压为120V，通过的电流为10A，请计算通过这个电路的总功率。
答案：1200W5. 电阻为8欧姆的电路通过的电流为2A，请计算通过这个电路的总电压。
汽修技能高考专项练习题一(电子与电气)
湖北省汽车维修类专业技能考试专业知识考试综合模拟试题（电气）一、判断题（每题 2 分，共30 题，共计60 分。
正确打√；错误打×。
）1. 汽油机的组成部分有点火系统，而柴油机没有点火系统。
（）2. 电动车窗的升降主要是利用电机的正转和反转实现的。
（）3.电流方向及大小不随时间而变化的电流称为直流电。
（）4.“度”是电功率的一种单位。
（）5. 断路故障是在电路的供电回路发生的。
（）6. 电压调节器的作用是：当发动机的转速发生变化时，通过调节发电机的充电电流使输出电压基本保持不变。
（）7.对于晶体二极管，正向偏置导通，反向偏置截止。
（）8.电流表内阻越小，电压表内阻越大，测量结果会越准确。
（）9. 左侧电动后视镜电机故障可能导致所有电动后视镜都不能调节。
（）10. 转向信号灯及危险报警信号灯可共用一个闪光器。
（）11. 柴油机是靠火花塞跳火来点燃可燃混合气的。
（）12.汽油机的组成部分有点火系统，而柴油机没有点火系统。
（）13. 起动系统主要包括起动机和控制电路两个部分。
（）14. 电动车窗的主开关接地失效会导致所有车窗均不能动作。
（）15. 电阻串联时，电阻值小的电阻通过的电流大。
（）16. 二极管有三种工作状态，即放大、截止和饱和状态。
（）17. 检修汽车电器故障拆卸蓄电池时，应先拆下正极电缆；装上蓄电池时，则应最后连接负极电缆。
（）18. 硅整流器中每个二极管在一个周期的连续导通的时间为周期。
（）19.. 三极管是由三个PN结组成的（）20. 最理想的点火时机应该是将点火正时控制在爆震即将发生而还未发生的时刻。
（）21. 每个电动后视镜的镜片后都有4个电动机来调节视野。
（）22. 在起动机起动的过程中，吸引线圈和保持线圈中一直有电流通过（）23. 点火过迟会使发动机过热（）24. 发动机在使用中，冷却水的温度越低越好。
（）25. 用数字万用表检测在线电阻时，应关闭被测电路的电源，并使被测电路中的电容放完电，才能进行测量。
技能高考之重点电子电气类专业复习题(带答案)
3、（§4、3）画出开启式负荷开关组合开关的符号。 4、（§4、3）画出开启式负荷开关组合开关的符号。
2、（§4、3）回答出按钮颜色的含义。
（ √）
5、（§4、3）接触器是一种自动的电磁式开关，具有欠电压和失电压自动释放保护功能。
（√）
6、（§4、3）电路图中，各电器的触头位置都是按电路未通电或电器未受力作用时的常态位
置画出的。
（√ ）
7 、（ § 4 、 3 ） 接 触 器 连 锁 正 反 转 可 以 直 接 从 正 转 到 反 转 。

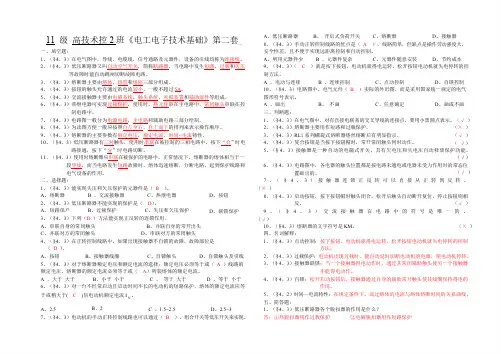

11 级 高技术控 2 班《电工电子技术基础》第二套
一、填空题： 1、（§4、3）在电气图中，导线，电缆线，信号通路及元器件，设备的引线均称为连接线。 2、（§4、3）低压断路器又叫自动空气开关，简称断路器，当电路中发生短路，过载和失压
等故障时能自动跳闸切断故障电路。 3、（§4、3）熔断器主要由熔体，熔管和熔座三部分组成。 4、（§4、3）按钮的触头允许通过的电流较小，一般不超过 5A。 5、（§4、3）交流接触器主要由电磁系统，触头系统，灭弧装置和辅助部件等组成。 6、（§4、3）热继电器可实现过载保护，使用时，热元件串在主电路中，常闭触头串联在控
长。 5、（§4、3）绘制识读电路图应遵循什么原则？ 答：①电路图一般分为电源电路，主电路和辅助电路绘制。
②在电路图中，电气元件不画实际的外形图，均采用国家统一规定的电气图形符号。
③电路图中采用电路编号法。 6、（§4、3）熔断器的主要参数有哪些？ 答：额定电压，额定电流，时间—电流特性 7、（§4、3）熔断器、热继电器、接触器各起什么作用？ 答：熔断器： 短路保护；
湖北省普通高校招收中职毕业生统一技能操作考试电子技能操作考试模拟题
湖北省普通高校招收中职毕业生统一技能操作考试电子技能操作考试模拟题本试卷共五大题，四页，总分200分，考试用时150分钟一、元器件的选择、测试：（30分）单元电路的原理图如图1所示。
根据电路原理图，从所给元器件袋中选择装配电路所需的元器件。
按要求进行测试，并将测试结果填入表1中，筛选后，未用到的元器件测试结果填入表2中。
1.用万用表对电阻器进行测量，将测得实际阻值填入表1“测试结果” 栏。
2.用万用表测试、检查电容器（根据长短引脚填写正负极），读出耐压值、容量，将读识结果填在表1中。
3.测试二极管：根据有标志的一端填写正负极，用万用表测量其导通截止，并注明所用档位，结果填在表1中。
4.三极管的测试：管脚朝下，面对有文字的一面，从左到右依次为1、2、3号引脚，在表2中填写b、e、c，并写出三极管的类型。
图1 单元电路电原理图表1 元器件清单表2 筛选后未用到的元器件清单二、电路相关内容回答（10分，每小题5分）1．此电路中，电容C1起什么作用？2．此电路中的光敏电阻在光照亮的时候阻值变化是什么情况？（变大、变小）三、电路安装：（90分，）根据图2所示电原理图，在连孔万能板上进行焊接装配。
NE555芯片的管脚排列如图2所示。
VCC GND TRI OUT RSTCON THR DIS图2 NE555引脚排列要求：1.不漏装、错装。
2.无虚焊，漏焊和桥接，焊点表面要光滑、干净。
3.元器件排列整齐，布局合理，并符合工艺要求。
4.不损坏元器件。
5.操作要安全文明。
注意：必须将集成电路插座焊接在电路板上，再将集成电路插在插座上。
四、仪器的使用（30分）、通电测试（30分，每空10分）。
考试用时15分钟 1.根据考场安排每个考生在指定工作台进行规定内容的测试。
首先，将示波器的显示界面调成CH1通道的峰-峰值、最大值、幅值、频率。
（能熟练使用仪器10分）2.静态测试(5分)将测试板通电，用万用表测量VT集电极电位为__________V，测量完毕后断开电源。
技能高考题库汇总(模拟2)
技能高考电子线路题库汇总（模拟2）根据湖北技能高考考纲命题 2017年秋一判断题：（每题2分，共40分）21.分压偏置式共射极放大器中，基极采用分压偏置的目的是为了提高输入电阻。
（）22.功率放大器的负载所获得的功率是由输入信号提供的。
（）23.甲类功放电路的输出功率为0时，管子消耗的功率最大。
（）24.分压偏置式放大器中，如信号出现截止失真，应将上偏电阻Rb1调大。
（）流电路中每只二极管在交流电压的整个周期内都导通。
（）25.整流电路加电容滤波后，二极管的导通时间比无滤波电容时长。
（）26.在桥式整流电路中，如果有一只二极管接反，则可能使二极管和变压器二次侧绕组烧毁。
（）27. 带有放大环节的串联型直流稳压电源，由采样电路.基准电压.比较放大和调整元件四个环节组成，用以提高稳压性能。
（）28.线性运算电路中一般均引入负反馈。
（）29. 集成运放在实际运用中一般要引入较深的负反馈。
（）30.负反馈可改善放大器性能，所以，引入负反馈的深度越深越好。
（）31.电压串联负反馈可以稳定输出电压,使输入电阻和输出电阻都增大。
（）32.有些集成运放需要在规定的引脚接RC补偿网络，用来消除自激振荡。
（）33.差分放大器中，差模信号和共模信号都是有用的信号。
（）34.运算放大器的输入电流接近于零，因此将输入端断开，运算放大器仍可以正常工作。
（）35.差动放大器主要是用来提高放大倍数的（））36.阻容耦合电路温漂小，但不能放大直流信号。
（）37.通用型集成运放的输入级采用差动放大电路，这是因为它的共模抑制比大。
（）38.正弦波振荡器中如果没有选频网络，就不能产生自激振荡。
（）39.负反馈电路不可能产生振荡。
（）40.单面PCB板两面都可放置元件。
（）二选择题：（每题3分，共78分）27.三极管的三种组态放大器中，输入阻抗较大的是（）。
A.共射极B.共集电极C.共基极D.都很大28.为了保证放大作用，放大器中的三极管一定要（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湖北省普通高等学校招收中职毕业生技能高考模拟试题（一）电子（电气）类（理论部分）
一、判断题 (本大题共24小题，每小题2分，共48分）
请判断下列试题表述的正误，正确的请在题号前的括号中填入“√”，错误的请在题干前的括号中填入“×”，填错、不填或填写不规范均不得分。
( )1.电阻、电流和电压都是电路中的基本物理量
( )2.随着参考点选择的不同，电路中的各点电位及任意两点间的电压均将发生变化( )3.网孔都是回路，而回路则不一定是网孔
( )4.在两个容量大小不同的电容器串联电路两端加上端电压，则电容量较小的电容器所带的电荷量较少
( )5.通电导体周围的磁感应强度，只取决于电流的大小及导体的形状，而与媒介质的性质无关
( )6.通过法拉第电磁感应定律结合右手螺旋定则可以判断感应电流的方向
( )7.不同频率正弦交流电的旋转矢量可以画在同一个向量图中
( )8.公式、、适用于任何单相正弦交流电路
( )9.谐振状态下电源供给电路的功率全部消耗在电阻上
( )10.人体触电伤害程度只取决于通过人体电流的大小
( )11.动态电路工作的全过程是前稳态→换路→过渡过程→后稳态
( )12.电路等效变换时，如果一条支路的电流为零，可按短路处理
( )13.万用表不同欧姆档测量二极管正向电阻时，会观察到其测得的阻值不同，其根本原因是二极管的伏安特性是非线性的
( )14.在放大区，当I B一定时，I C不随V CE变化的特性，称为三极管的恒流特性
( )15.设置静态工作点的目的是为了使信号在整个周期内不发生非线性失真
( )16.射极输出器是电压串联负反馈放大器，它具有稳定输出电压的作用
( )17.“虚地”是指该点与接地点等电位
( )18.三端集成稳压器组成的稳压电路，输出电压不能高于稳压器的最高输入电压( )19.板前线槽布线的工艺要求，一个端子上的连接导线不得超过两根线
( )20.已接零的电气设备无须进行重复接地
( )21.电工钳、电工刀、螺丝刀是常用电工基本工具
( )22.钳形表可在不切断导线的情况下测量电流
( )23.使用兆欧表测量设备绝缘电阻时，必须切断被测设备的电源
( )24.只有在接地电阻远远小于人体电阻时才具有保护作用
二、单选题 (本大题共34小题，每小题3分，共102分）
下列每小题给出的备选项中有一个最符合题目要求，请将其选出，未选、错选或填写不规范均不得分
25.平时所说的负载过大是指( )
A.超过了用电器的额定电压，额定电流，额定功率
B.负载的功率较大
C.负载向电源索取的功率大于电源的额定功率
D.负载电阻的阻值过大
26.某元件端电压方向与电流方向相反，说明该元件( )功率
A.发出
B.吸收
C.发出或吸收
D.以上都不对
27.下列关于电动势叙述，错误的是( )
A.电动势是外力把单位正电荷从电源负极移到正极所做的功
B.电动势是外力把单位正电荷从电源正极移到负极所做的功
C.电动势是外力把单位负电荷从电源正极移到负极所做的功
D.电动势的单位是伏特
28.图所示的电路中，正确的端电压U为( )
29.电路如图所示，欲使电路中的电流I=2A，则电阻R的值应为( )
30.所谓复杂直流电路就是( )
A.既有电阻串联又有电阻并联的电路
B.有两个电源组成的电路
C.有两个以上电源并不能用串并联电阻知识化成单回路的电路
D.由多个电阻组成的电路回路
31.电容器的电容量越大( )
A.所带的电荷量越多
B.两端电压越高
C.所带的电荷量越少
D.所带电荷量可能为零
32.一根通有电流，另一根无电流的两平行导线之间( )
A.有吸引力
B.有推斥力
C.无任何力
D.不确定
33.改变三相异步电动机转向的方法是( )
A.改变电源频率
B.改变电源电压
C.改变定子绕组中电流的相序
D.改变电机的工作方式
34.下图中，当磁铁从线圈中拔出时，线圈中的感应电动势( )
A.由A指向B，且A点电位高于B点电位
B.由B指向A，且A点电位高于B点电位
C.由A指向B，且B点电位高于A点电位
D.由B指向A，且B点电位高于A点电位
35.如图所示， A、B是两个用细线悬着的闭合铝环，当闭合开关S的瞬间( )
环向右运动，B环向左运动
环向左运动，B环向右运动
、B环都向右运动
、B环都向左运动
36.从正弦交流电的解析式中，不可以得出交流电的( )
A.初相位
B.最大值
C.阻抗
D.频率
37.正弦交流电压波形如图所示，则下列表示式正确的是( )
=5sin（100t+/6）V =5sin（100t+/6）V
=5sin（100t-/6）V =5sin（100t-/6）V
38.由RLC串联电路的电压三角形可知( )
A.电感器两端的电压总小于电路的总电压
B.电阻器两端的电压总不大于电路的总电压
C.电容器两端的电压总小于电路的总电压
D.电感器两端的电压总小于电阻器两端的电压
39.由换路定律可知，在换路一瞬间( )
A.未储能的电容器可看成短路
B.未储能的电感线圈可看成短路
C.未储能的电容器可看成开路
D.未储能的电感线圈可看成通路
40.通常高压输电时，三相负载都是对称负载，应采用( )线路输电
A.三相四线制
B.四相三线制
C.三相三线制
D.单相制
41.日常生活中，照明线路的接法为( )
A.星形联结三相三线制
B.星形联结三相四线制
C.三角形联结三相三线制
D.既可为三线制，又可为四线制
42.关于晶体二极管的正确叙述是( )
A.普通二极管反向击穿后，很大的反向电流使PN结温度迅速升高而烧坏
B.普通二极管发生热击穿，不发生电击穿
C.硅稳压二极管只发生电击穿，不发生热击穿，所以要串接电阻降压
D.以上说法都不对
43.用指针式万用表测量普通小功率二极管性能时，应把万用表拨到欧姆档的( )档
×1 ×100 ×1K ×100或R×1K
44.检查放大器中的晶体管在静态时的工作状态（即工作区），最简便的方法是测量 ( )
45.在共射交流放大电路中，负载电阻R L增大，则电压放大倍数A v( )
A.增大
B.不变
C.减小
D.不确定
46.关于射极输出器的叙述错误的是( )
A.具有较高的输入、输出阻抗
B.电压放大倍数约为1，电压跟随特性好
C.具有电流和功率放大能力
D.射极输出器其实就是共集电极放大器
47.为了实现阻抗变换，放大电路应采用( )耦合方式
A.直接
B.阻容
C.变压器
D.光电
48.带放大环节的串联型稳压电路适用于( )
A.输出电流较大、输出电压可调、稳定性能要求较高的场合
B.输出电流不大、输出电压固定、稳定性能要求不高的场合
C.输出电流不大、输出电压可调、稳定性能要求较高的场合
D.输出电流较大、输出电压固定、稳定性能要求不高的场合
49.如图所示电路中，输入端C为多余的引脚,其错误的处理方法是( )
A.接地
B.与脚B并联
C.剪去
D.与脚A并联
50.下列表达式中，代表“或”逻辑的是( )
=AB =A+B =A·B =
51.触发器和门电路( )
A.二者都是时序逻辑电路
B.二者都无记忆功能
C.前者是时序逻辑电路
D.二者都有记忆功能
52.数字电路中，基本工作信号是( )
A.二进制数字信号
B.十进制数字信号
C.十六进制数字信号
D.连续变化的模拟信号
53.工厂机械设备安装时，一般在附近打一根2m左右的角钢在地下，用扁铁将安装设备
与角钢连接起来，这是属于( )
A.重复接地
B.工作接地
C.保护接地
D.保护接零
54.某住宅小区的每栋住宅楼都安装了接地极，而这些接地极又和供电系统的中性线相连
接，也作为每栋保护接地线使用。
该接地属于( )
A.重复接地
B.工作接地
C.保护接地
D.保护接零
55.线芯在4mm2以下的塑料软线绝缘层的剖削，不可用( )剖削
A.钢丝钳
B.剥线钳
C.电工刀
D.尖嘴钳
56.收音机的印刷电路板上标注的是( )
A.电气原理图
B.电气展开图
C.电气安装图
D.电气控制图
57.指针式万用表欧姆挡时的红表笔与( )相连
A.内部电池的正极
B.内部电池的负极
C.表头的正极
D.黑表笔
58.母线的着色有统一规定，其中V相线的颜色规定为( )
A.黄色
B.绿色
C.红色
D.黑色
电子（电气）类（实训操作部分）
（满分340分,考试时间150分钟）
一、电子产品制作与调试（ 90 分）
图1装配电路原理图
1．安装电路（65分）
要求使用单股导线在万能板上安装焊接图1所示的电路，对于集成块，要装接将它接入电路的 IC 底座，要求及评分如下表所示。
