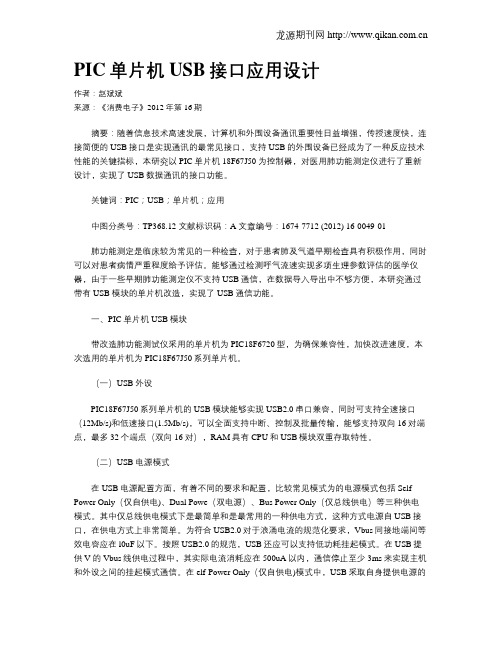

PIC单片机USB接口应用设计
PIC单片机USB接口应用设计作者：赵斌斌来源：《消费电子》2012年第16期摘要：随着信息技术高速发展，计算机和外围设备通讯重要性日益增强，传授速度快，连接简便的USB接口是实现通讯的最常见接口，支持USB的外围设备已经成为了一种反应技术性能的关键指标，本研究以PIC单片机18F67J50为控制器，对医用肺功能测定仪进行了重新设计，实现了USB数据通讯的接口功能。
关键词：PIC；USB；单片机；应用中图分类号：TP368.12 文献标识码：A 文章编号：1674-7712 (2012) 16-0049-01肺功能测定是临床较为常见的一种检查，对于患者肺及气道早期检查具有积极作用，同时可以对患者病情严重程度给予评估。
能够通过检测呼气流速实现多项生理参数评估的医学仪器，由于一些早期肺功能测定仪不支持USB通信，在数据导入导出中不够方便，本研究通过带有USB模块的单片机改造，实现了USB通信功能。
一、PIC单片机USB模块带改造肺功能测试仪采用的单片机为PIC18F6720型，为确保兼容性，加快改进速度，本次选用的单片机为PIC18F67J50系列单片机。
（一）USB外设PIC18F67J50系列单片机的USB模块能够实现USB2.0串口兼容，同时可支持全速接口（12Mb/s)和低速接口(1.5Mb/s)，可以全面支持中断、控制及批量传输，能够支持双向16对端点，最多32个端点（双向16对），RAM具有CPU和USB模块双重存取特性。
（二）USB电源模式在USB电源配置方面，有着不同的要求和配置，比较常见模式为的电源模式包括Self-Power Only（仅自供电)、Dual Powe（双电源）、Bus Power Only（仅总线供电）等三种供电模式。
其中仅总线供电模式下是最简单和是最常用的一种供电方式，这种方式电源自USB接口，在供电方式上非常简单。
为符合USB2.0对于浪涌电流的规范化要求，Vbus同接地端间等效电容应在l0uF以下。
简述pcie,usb总线的基本功能
简述pcie,usb总线的基本功能PCIe（Peripheral Component Interconnect Express）是一种高速串行总线，用于连接计算机内部的各种设备，如显卡、网卡、存储设备等。
其基本功能包括：1. 高速传输：PCIe采用串行传输方式，具有高速传输能力。
其传输速度通常以每秒几个GB的速度进行，可满足对大数据量的传输需求。
2. 多设备连接：PCIe支持多设备的连接，可以同时连接多个设备到计算机主板上。
这使得计算机可以同时支持多个外部设备的使用。
3. 热插拔：PCIe支持热插拔功能，即在计算机运行的过程中可以随时插入或拔出设备，而不会对计算机的正常运行造成影响。
这样可以方便地添加或更换设备。
4. 高带宽：PCIe提供了高带宽的传输通道，可以支持高分辨率视频、音频等大容量数据的传输需求。
这使得它成为连接高性能设备的理想选择。
USB（Universal Serial Bus）是一种通用的串行总线，用于连接计算机和外部设备。
其基本功能包括：1. 设备连接：USB支持多种设备的连接，如鼠标、键盘、打印机、摄像头等。
这使得计算机可以方便地连接和使用各种外部设备。
2. 热插拔：USB支持热插拔功能，可以在计算机运行的过程中随时插入或拔出设备。
这样可以方便地添加或更换设备，而不会对计算机的正常运行造成影响。
3. 供电功能：USB接口可以为连接的设备提供电力供应，使得设备不需要额外的电源适配器。
这方便了外部设备的使用和管理。
4. 低功耗：USB具有较低的功耗特性，可以有效延长设备的使用时间。
这使得它成为移动设备和便携设备常用的连接方式。
总的来说，PCIe和USB总线都具有高速传输、多设备连接、热插拔等基本功能，但PCIe更适用于高性能设备的连接，而USB更适用于通用外设的连接。
如何使用USB闪存驱动器
如何使用USB闪存驱动器USB闪存驱动器，也称为U盘，是一种便携式存储设备，被广泛用于传输和存储数据。
使用USB闪存驱动器非常简单，只需按照以下步骤操作即可：步骤一：连接USB闪存驱动器首先，找到计算机或其他设备上的USB接口。
将USB闪存驱动器插入接口中，确保插入正确，直到完全插紧。
步骤二：识别USB闪存驱动器一旦插入USB闪存驱动器，计算机会自动识别并安装所需的驱动程序。
根据操作系统的不同，可能需要等待一会儿才能完成此过程。
步骤三：访问USB闪存驱动器打开文件资源管理器或资源管理器（Windows）或者Finder（Mac），您会注意到一个新的驱动器符号出现，代表着您的USB闪存驱动器。
双击进入该符号，就可以访问USB闪存驱动器的内容。
步骤四：复制和粘贴文件在USB闪存驱动器的窗口中，您可以看到存储在其中的文件和文件夹。
要将文件从计算机传输到USB闪存驱动器，只需在计算机的文件夹中右键单击目标文件，选择“复制”，然后转到USB闪存驱动器的窗口，在其中的位置右键单击选择“粘贴”。
步骤五：安全拔出USB闪存驱动器完成文件传输后，应始终安全拔出USB闪存驱动器，以防止数据损坏。
在任务栏找到USB闪存驱动器的图标，右键单击并选择“安全删除硬件”，然后选择您的USB闪存驱动器并等待系统提示该设备可以安全移除。
注意事项：1.不要强行拔出USB闪存驱动器，这可能会导致数据丢失或损坏。
2.避免在传输文件时突然断电，以免影响文件完整性。
3.定期备份USB闪存驱动器中的重要数据，以防止意外丢失。
使用USB闪存驱动器是一种便捷的方式来传输和存储数据。
遵循以上步骤和注意事项，您可以轻松地管理USB闪存驱动器上的文件，并确保数据的安全性与完整性。
祝您使用愉快！。
用pic单片机实现usb通讯
工程设计报告设计题目：实现与PC机的USB通讯（需Windows驱动）学院：电子工程学院专业：电子信息工程班级：学号：姓名：电子邮件：日期： 2011年 12月 30 日成绩：指导教师：西 安 电 子 科 技 大 学电 子 工 程 学 院工 程 设 计 任 务 书学生姓名 指导教师 宁贝佳 职称 讲师 学生学号 专业 电子信息工程 题目 实现与PC 机的USB 通讯（需Windows 驱动） 任务与要求任务：用MCU 控制USB 驱动芯片，实现目标板与PC 通讯 要求：∙ 掌握MCU 的原理∙ 设计电路，绘制原理图及PCB 版图 ∙ 在面包板上实现电路开始日期 2011年 10月31日 完成日期2011年 12月30日 工程设计所在单位 电子工程系…………………………装………………………………订………………………………线………………………………………………………………一、应用背景简述USB（universal serial bus）全名为通用串行总线，它作为一种通用新标准在许多场合都崭露头角。
以往单片机下载程序一般都是通过串口实现的，麻烦不易操作。
而且很多的计算机数据处理都要经过传感器将数据传回，并做AD转换，这个时候就要通过单片机做数据的初步处理并将数据发回计算机。
这个设计就是为解决这些问题简易性而设计的。
通过这个设计，单片机与PC机的通讯会变得更加轻松简便，由于USB有热插拔、传输速率快、支持多个外设同时工作的特点，使得它的应用十分灵活。
USB共有4种传输模式：控制传输、同步传输、中断传输、批量传输，以适应不同设备的需要，因而非常适合市场上的各种需求。
二、微处理器简介设计用到的微处理器是PIC16F877A，PIC16F877A单片机是8 位单片机，具有Flash program程序内存功能，可以重复烧写，适合开发设计。
并且它具有数据总线和指令总线分离的哈佛结构，该结构具有执行效率高和速度快等优点。
单片机与USB接口技术及通信原理
单片机与USB接口技术及通信原理在当今信息时代，单片机与USB接口技术及通信原理的研究和应用变得越来越重要。
单片机作为一种集成电路，是计算机技术的基础之一，而USB接口技术则是现代计算机外部设备的标准接口之一。
本文将介绍单片机与USB接口技术的相关原理，探讨其通信原理及应用。
首先，我们来了解一下单片机的概念和特点。
单片机是一种封装了中央处理器、内存和外设接口等功能的集成电路芯片。
它具有体积小、功耗低、可编程性强等特点，广泛应用于各个领域，如工业控制、家电控制、汽车电子等。
单片机的核心是中央处理器，它通过控制和执行指令来完成各种功能。
单片机还可以通过外部接口与其他设备进行通信，实现数据交互。
USB（Universal Serial Bus）是一种通用的串行总线，它是现代计算机与外部设备进行连接的标准接口。
USB接口具有简单、方便、可扩展等特点，成为各类计算机外设设备的主要接口标准。
USB接口通常包括主机（Host）和设备（Device）两个角色，主机负责控制和管理设备，设备则通过接口与主机进行通信。
USB接口有多种不同的版本和类型，如USB2.0、USB3.0、Micro USB、Type-C等。
单片机与USB接口技术的结合，可以实现单片机与电脑、手机等设备之间的高速数据传输和通信。
在实际应用中，通常需要使用USB-to-Serial转换芯片，将单片机的串口信号转换为USB信号，以便与计算机等设备进行通信。
通过USB接口，单片机可以与上位机进行数据的读取和上传，实现数据采集、控制和远程监控等功能。
在单片机与USB接口通信中，需要了解USB通信的基本原理。
USB通信是基于主机和设备之间的数据传输，其中包括控制传输、批量传输、中断传输和同步传输四种传输方式。
控制传输用于配置和管理USB设备，批量传输用于大数据块的传输，中断传输用于低延时数据的传输，同步传输用于实时音频或视频数据的传输。
USB通信采用的是主从式的通信协议，主机负责控制和管理通信的流程和状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
问题与挑战
作为现今普遍接受的移动存储工具,USB闪存盘在各种嵌入式系统中也获得广泛应用。
本文介绍低成本PIC控制器通过USB2.0全速接口与闪存盘进行连接的实现过程，并着重针对PIC微控制器和VinculumUSB接口芯片说明有关嵌入式接口的硬件设计以及程序的编写。
如今各种闪存盘和USB外设价格已相当低廉,并被广泛应用到带USB接口的PC中.而要将它们应用于8位或16位嵌入式系统中,如何解决成本和功耗等问题才是关键.这其中的原因主要是这类系统中用到的嵌入式控制器，如Microchip 公司推出并得到广泛应用的PIC系列器件具有多种存储密度和外设，但由于缺乏接口、资源和性能，无法作为USB的主控制器。
在实际应用中，可用VNC1LVinculum控制器来实现这种连接，该芯片提供了作为系统控制器的PIC和USB2.0全速端口之间的接口，顺利实现与USB闪存盘的连接，同时该方案具有很短的执行时间和最小系统成本。
Vinculum基于定制处理器内核，有两个直接存储访问(DMA)引擎以加快数据传输和32位数字协处理器优化文件系统的计算，所有这些都在一个芯片里完成，芯片带有64K嵌入式闪存和4K内部数据SRAM。
Vinculum专门针对嵌入式USB控制器市场，只需要很少外部支持元件。
Vinculum核与常用MCU核相比的一个主要特点是其代码长度大幅缩短，减少内核在代码上的开销，因此可以在单芯片e- Flash存储器里装入更多功能，这一特点也正好可以弥补基于PIC的嵌入式系统的不足。
系统原理图见图1，通过Vinculum将小型PICMCU连到USB“A”连接器上，然后就可以连接USB闪存盘了。
搭建模拟系统
PIC是系统控制器，通过通用I/O引脚(引脚9、 10、11上的RC0、RC1、RA2)接收从传感器或其他来源传过来的数据，对数据格式进行转换，然后用数据流将数据写入闪存盘上的文件里。
命令和数据通过TXD(引脚6)传到VNC1L的RXD(引脚32)，VNC1L在USB闪存盘上生成FAT12/16/32文件并存储数据，并通过USB2DM (引脚28)和USB2DP(引脚29)和闪存盘通信。
数据也用同样引脚读出，然后将数据通过VNC1L的TXD(引脚31)传到PIC的PXD(引脚 5)以供系统固件使用。
在PIC引脚2和3之间接入一个20MHz晶振可在其UART接口获得高达115200bit/s波特率，而使用内部8MHz振荡器只能获得最高9600bit/s波特率，因此加接晶振可提高系统性能。
PIC的IO引脚RC2和RC3都被固件使用，以模拟与VNC1LUART连接的RTS/CTS握手信号。
系统由PIC上的固件控制，数据传输则由PIC 发出的指令控制，该指令由Vinculum上的标准固件进行解释。
虽然说
起来很简单，但完成设计还有其他一些工作要做，例如器件还需要电源、控制时钟的晶振以及编程。
系统需要标准的5V250mA电源(PSU)，可为USB“A”连接器提供高达200mA 电流，同时为VNC1L和PIC各提供25mA驱动电流。
VNC1L采用3.3v电源，由一个3.3vLDO调压器提供，它带有一个5v容限IO引脚，可使其连到PIC而不需要用到电平转换器。
在低功耗应用中，VNC1L不工作时可进入2mA睡眠模式，如需唤醒器件，只需触发RART接口的振铃指示(RI)引脚(引脚38)。
如果它连到RXD线上(如图所示)，就可以用一个空命令触发以唤醒器件。
该设计还包括一个双色LED指示器，由引脚16和18推动。
它可以显示是否成功连上USB闪存盘并可以访问文件系统。
VNC1L和PIC编程
该设计包括两个程序头文件，每个器件需要一个，同时还要有相应的开发环境。
对于生产设计而言，两个器件都要在插入PCB之间预先编程，以减少连接头和跳线。
在正常工作状态下，J1和J2需要连上，而其他跳线保持断开。
对VNC1L编程的时候，将J1和J2跳线移开以使VNC1LUART输入与PIC输出分开。
把5VPSU断开，然后将TTL-232R-3V3线缆接到H2上，将该线缆的USB端接到PC上，而在PC上安装好VPROG编程软件。
将J4连上以便将VNC1L的PROG#引脚拉低，并短暂将J3短路以使器件复位使其进入编程状态。
编程完成后，记住恢复跳线设定到工作位置。
对PIC编程时编程头连到器件的RA0、RA1和MCLR#引脚，通过编程头提供5V编程电压。
PIC微控制器编程前先将5VPSU断开，编程头连到标准PIC编程环境如PICKit2上，可以使用Microchip的调试与下载工具。
本文所附的C代码实例显示PIC等待闪存盘检测，然后打开一个名为hello.txt的文件，接着将“HelloWorld”以及回车换行符写入该文件中，最后关闭文件并等待将闪存盘移开。
VNC1L固件
VNC1L 采用标准固件进行编程，称为VDAP，它可以解释来自于PIC的命令。
这些VDAP命令有些类似于DOS指令，如DIR、RD以及WR等，命令集也支持容易被微处理器控制的单字节十六进制命令，VDAP命令包含在PIC固件中，可控制USB闪存盘的接入，典型命令序列可以是生成一个文件、从文件中读出/写入数据然后关闭文件。
结论
FTDI 的VinculumVNC1L提供了一个低成本微控制器与USB2.0低/全速外设之间的接口，易于使用和编程，其指令集类似于DOS命令，可在微控制器环境下很容易地编写调试数据以及传输例程，同时设计简单，使嵌入式系统能以较低成本实现USB主机功能。
因此用户将可以采用低成本通用USB闪存盘作为系统存储媒介，而且还能在现场进行软件升级。
此外VNC1L还可用于连接除了大容量存储设备之外的很多其他USB 外设，不过这部分内容在本文讨论范围之外。
VinculumIC 给USB接口增加不到10%的功耗，对系统而言更低，但能以非常容易及直接的方式为便携式设备增加USB2.0主机控制器端口。
VDAP固件以及介绍完整指令集的文件可从FTDI的Vinculum网站()下载。
