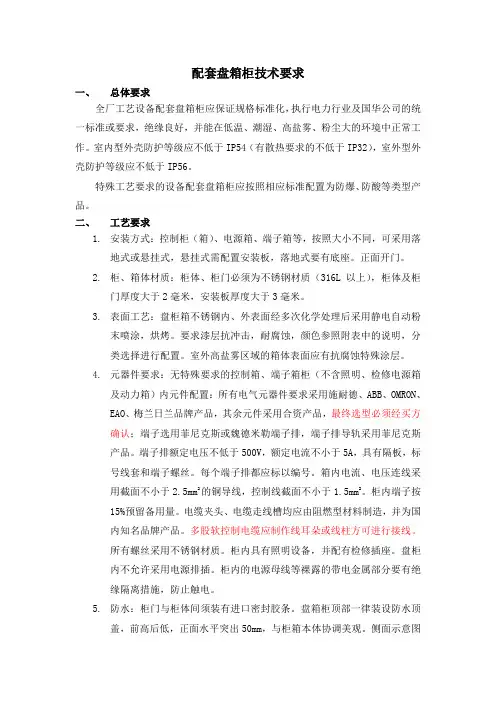

10配套盘箱柜的技术要求
配套盘箱柜技术要求一、总体要求全厂工艺设备配套盘箱柜应保证规格标准化，执行电力行业及国华公司的统一标准或要求，绝缘良好，并能在低温、潮湿、高盐雾、粉尘大的环境中正常工作。
室内型外壳防护等级应不低于IP54（有散热要求的不低于IP32），室外型外壳防护等级应不低于IP56。
特殊工艺要求的设备配套盘箱柜应按照相应标准配置为防爆、防酸等类型产品。
二、工艺要求1.安装方式：控制柜（箱）、电源箱、端子箱等，按照大小不同，可采用落地式或悬挂式，悬挂式需配置安装板，落地式要有底座。
正面开门。
2.柜、箱体材质：柜体、柜门必须为不锈钢材质（316L以上），柜体及柜门厚度大于2毫米，安装板厚度大于3毫米。
3.表面工艺：盘柜箱不锈钢内、外表面经多次化学处理后采用静电自动粉末喷涂，烘烤。
要求漆层抗冲击，耐腐蚀，颜色参照附表中的说明，分类选择进行配置。
室外高盐雾区域的箱体表面应有抗腐蚀特殊涂层。
4.元器件要求：无特殊要求的控制箱、端子箱柜（不含照明、检修电源箱及动力箱）内元件配置：所有电气元器件要求采用施耐德、ABB、OMRON、EAO、梅兰日兰品牌产品，其余元件采用合资产品，最终选型必须经买方确认；端子选用菲尼克斯或魏德米勒端子排，端子排导轨采用菲尼克斯产品。
端子排额定电压不低于500V，额定电流不小于5A，具有隔板，标号线套和端子螺丝。
每个端子排都应标以编号。
箱内电流、电压连线采用截面不小于2.5mm2的铜导线，控制线截面不小于1.5mm2。
柜内端子按15%预留备用量。
电缆夹头、电缆走线槽均应由阻燃型材料制造，并为国内知名品牌产品。
多股软控制电缆应制作线耳朵或线柱方可进行接线。
所有螺丝采用不锈钢材质。
柜内具有照明设备，并配有检修插座。
盘柜内不允许采用电源排插。
柜内的电源母线等裸露的带电金属部分要有绝缘隔离措施，防止触电。
5.防水：柜门与柜体间须装有进口密封胶条。
盘箱柜顶部一律装设防水顶盖，前高后低，正面水平突出50mm，与柜箱本体协调美观。
魏德米勒与菲尼克斯端子
TOP连接技术(上方进线)，方便、快捷、 清晰； 2-10联的插入式联络组件节约时间； 带有测试孔； Wemid 的绝缘材料，阻燃级别V0，不含 有害物质。 Z 系列组合型端子的弹片由不锈钢一次成 型，钢保证压紧力，铜导电片保证导电。 接线端子上宽敞的开口，方便了带管状端 头的导线的连接。
短时耐受电流 在规定的使用和操作条件下，端子模组在 规定的短时间内能够承受的电流r.m.s值。 额定横截面 端子模组的额定横截面是由生产商规定的 可连接导体的横截面值，是某些热机械和电 气要求的参考值。
（根据IEC60947-7-1的4.3.2节标准）
（根据IEC60947-7-1的4.3.4节标准）
普通型SAK和双层型DK 普通型SAK是最为常用的端子，大部分 产品都可以在国内生产，价格上有优势。额 定压接导线截面从2.5mm2 至95 mm2。可以 安装在DIN 35mm或32mm导轨上。 双层型DK，顾名思义就是可以在一个端 子块上有两层端子，这在Weidmüller端子系 列中是很常见的产品。主要有DK4Q/35、 DK4QV/35。
2、端子模组的额定特性 额定工作电压Ue
（根据IEC60947-1的4.3.1.1标准）
一台设备的额定工作电压是结合有额 定工作电流的电压值，它决定设备使用的场 合以及参考哪一类别的应用和测试。 额定绝缘电压Ui 一台设备的额定绝缘电压是进行介电强 度测试和爬电距离测试时参考的电压值。
（根据IEC60947-1的4.3.1.2标准）
接线端子概述 1、SAK系列接线端子 2、W系列接线端子 3、Z系列接线端子 4、I系列接线端子 5、其它系列接线端子
SAK系列接线端子 SAK 系列端子作为国产化的产品，以德国 的技术、质量和中国的价格特点受到普遍的欢 迎。 端子类型有： 普通型SAK和双层型DK 螺栓型接线端子 SAKG 接地型 EK 开关型SAKR 熔断器型ASK 1和SAKS 传感器执行器型DLI/DLA 小型接线端子 AKZ……
低压柜技术规格
低压柜技术规格4、技术参数：4.1 开关柜技术参数：额定工作电压: 380V额定绝缘电压：660V额定工频耐压：2500V额定冲击耐压：8kV主母线和中性线母线最大持续电流：以招标图为准主母线额定瞬时耐受电流：35KA/1s、50KA/1s主母线额定峰值耐受电流：105KA防护等级：IP40上述持续电流值为考虑降容因数以后应满足的要求。
各部分温升应符合GB7251.1的要求（提供温升试验报告）。
4.2 柜内主要设备其它参数：(1) 框架式断路器全部采用ABB框架E2N系列所有断路器均用抽出式，同时满足如下要求：● 带有瞬时、短延时、长延时脱扣装置(电子式)及接地保护；液晶显示。
● 可在0.4~1 倍的额定电流下整定；● 带有相间短路及单相短路保护；● 电气及机械联锁功能；● 带有与变电站智能化综合监控系统RS485 接口；● 分合线圈交直流通用；● 采用无飞弧结构；● 断路器操作机构应为弹簧储能型，带有手动及电机储能机构，具有储能指示。
所有框架开关的运行、故障状态信号、手动/自动状态信号可通过现场总线送至变电站智能化综合监控系统，能实现远程监视和控制；● 所有框架开关均采用电动合闸操作；● 低压母联断路器设置自投装置，在满足“三投二，即进线和母联开关同时最多只能合其中两台”的前提下，并符合下列要求：a) 装设“自投自复”、“自投手复”、“手动”三种状态的位置选择开关。
b) 低压母联断路器设置自投装置应有一定的延时，当低压侧主断路器因过载及短路故障分闸时，不允许自动合母联断路器。
c) 低压侧主进断路器与母联断路器须有联锁。
主要参数：● 额定工作电压：660V 50HZ● 额定绝缘电压：1000V● 额定脉冲电压：12KV● 相数：4P● 额定极限短路分断能力：≥65KA● 额定短时耐受电流：(1S)时不小于65KA，(3S)时不小于42KA● 合闸时间：不大于80ms● 分断时间：不大于30ms● 使用寿命：机械寿命在15000 次以上；电气寿命：2000A以下在10000次以上；2000A以上6300A以下在3000 次以上。
辅助回路接线工艺
产品型 号产品名称共 3 页编号B03车 间工序工时(min)描 校描 图旧底图总号底图总号签 字日 期接线工艺卡片零件图号高低压成套开关设备零件名称第 1 页工艺名称备料-端子户内部装配班设 备借(通)用件 登记工步号工 步 内 容工 艺 装 备辅 助 材 料工时定额(min)批准(日期)编制(日期)校核(日期)审定(日期)标记处数更改文件号001处数签字日期标记图一为一组广奇端子组件，自左上角起依次为：端子隔片、终端固定件（ZG2）、标记型端子（JWD1-B2）、电压端板（2.5-10G）、电流端板（4S G）、电压端子（JWD1-2.5）、电流端子（JWD1-4S）、电压标记条（ZP 5/10）、电流标记条（ZP 6/10）、电压桥接件(ZL5/10)、电流桥接件(ZL6/10)。
更改文件号签字日期图一产品型 号产品名称共 3 页编号B03车 间工序工时(min)描 校描 图旧底图总号底图总号签 字日 期001图二为一组魏德米勒端子组件，自左上角起依次为：小隔板（TSch1）、固定器（EW35）、标记座（SchT5 S+STR5 S）、电压挡板（AP（1.5））、电流挡板（WAP WTL）、电压端子（SAK2.5EN）、电流端子（WTL6/1/STB）、电压标记号（DEK5/6MC）、电流标记号（DEK8）、电压联络组件(Q10)、电流联络组件（QL10）。
更改文件号签字日期处数借(通)用件 登记签字日期标记标记处数更改文件号编制(日期)校核(日期)审定(日期)批准(日期)辅 助 材 料工时定额(min)工艺名称备料-端子工步号工 步 内 容工 艺 装 备高低压成套开关设备零件名称第2页接线工艺卡片零件图号户内部装配班设 备图二产品型 号产品名称共 3 页编号B03车 间工序工时(min)更改文件号签字标记更改文件号签字日期标记处数编制(日期)校核(日期)审定(日期)批准(日期)工 步 内 容工 艺 装 备辅 助 材 料工时定额(min)图三为一组菲尼克斯端子组件，自左上角起依次为：端子隔片（TS-KK3）、固定器E/UR(两个为一付)、标记座（UBE/D）、电压端子端板（D-UK2.5）、电流端子端板（D-URTK）、电压端子（UK2.5B）、电流端子（URTK/S）、电压标记条（ZB6）、电流标记条（ZB8）、电压桥接件（FBI 10-6）、电流桥接件（FB 10-RTK/S）.001零件名称第 3 页工艺名称备料-端子户内部装配班设 备高低压成套开关设备处数日期工步号接线工艺卡片零件图号图三。
魏德米勒与菲尼克斯端子解析
W 系列接线端子 W系列端子采用高品质绝缘材料Wemid， 阻燃等级V0，不含卤素磷化物，最高工作温度 （环境温度+端子自身导电发热）达120°C。 产品品种全面、功能更多。 W系列端子具有如下特点：最大压接导 线截面300mm2； 仅需两种大小不同的挡板； 其中较大的挡板同时可以用作较小接线端子的 隔板；W系列接线端子可以轻易地安装在导轨 上，这样便可以方便精确地调整接线端子在安 装轨上的位置。相应的固定器可以保证接线端 子绝对可靠地固定在正确的位置上。另外还可 以在固定器上安置标记座，以便于分组标记。
接地型 EK 接地保护用端子，黄绿色标，同时可 用作端子排固定器。可联接 2.5---70 mm2的导线，型号从EK 2.5到 EK 70。有 相应的产品型号可以安装在35 mm导轨或 32mm导轨上。 开关型SAKR 回路开断测试用端子。
熔断器型ASK和SAKS 回路过流保护用端子，额定电流从 0.1A…6.3A，有相应的产品型号可以安装 在35 mm导轨或32mm导轨上。其中ASK1 LD EN 带有发光二极管。 AKZ系列小型接线座 外形尺寸小，节约安装空间。
（2）、根据NFC93-461标准 间隔 接线端子侧面的额定空间尺寸（mm）。 当需要隔板时，隔离空间就是所有的额定尺寸。 插座 端子组块的导电部分，为适合的插头而 设计，并确保该插头的电气接触。 隔板 用绝缘材料做成的可移开的部件，插在 两个端子之间，确保侧面绝缘，延长两个导体 之间的漏电间隙。
接线端子概述 1、SAK系列接线端子 2、W系列接线端子 3、Z系列接线端子 4、I系列接线端子 5、其它系列K 系列端子作为国产化的产品，以德国 的技术、质量和中国的价格特点受到普遍的欢 迎。 端子类型有： 普通型SAK和双层型DK 螺栓型接线端子 SAKG 接地型 EK 开关型SAKR 熔断器型ASK 1和SAKS 传感器执行器型DLI/DLA 小型接线端子 AKZ……
