菲尼克斯接线端子 CLIPLINE简介
菲尼克斯PCB端子
见 117页
Phoenix Contact
7
COMBICON Select 带 CAD 功能的产品选型软件
COMBICON Select －菲尼克斯印刷 线路板接线端子选型软件
COMBICON Select 软件可帮助用户完 成从 PCB 及外壳的设计、布局到订单的制作 等一系列的工作：
－可 对印刷 线路板、插 头和外 壳进行 系 统、快速的搜索。
针距 7.5 / 7.62 mm, GMSTB 2.5/…-ST(F)-…
见 84页
GMSTB 2.5/…-G(F); 水平 GMSTBV 2.5/…-G(F); 垂直
见 87页 见 87页
PC 4/…-ST(F)-7.62
穿墙式 COMBICON 插座
见 88页
PC 4/…-G-7.62，水平 PCV 4/…-G-7.62，垂直
4
Phoenix Contact
见 26页 见 28页 见 30页
针距 5.08 mm ZFKKDS 1.5-5.08mm; 双层 ZFK3DS 1.5-5.08mm; 三层 ZFK4DS 1.5-5.08mm; 四层 ZFKKDS 2.5-5.08mm; 双层
见 29页 见 29页 见 29页 见 30页
导轨安装型接插块
见 89页 见 89页
PC 6/…-ST(F)-10.16
6
Phoenix Contact
见 90页
COMBICON 安装框架
IC 2.5/…-STGF-5.08，针距 5.08 mm
IC-DFR…
见 92页
穿墙式 COMBICON 插座 DFK-MSTBA 2.5/…-G(F)-5.08
见 98页
魏德米勒与菲尼克斯端子
端板 由绝缘材料做成的可移的盖板，置于每 个元件或一组端子模组的末端。它可以用作 盖子安装。 防护盖 由绝缘材料做成的可移开部分，长度适 中，安装在一组并排的端子模组上。目的是 防止直接接触。如果需要，它同样可以作为 标记牌的固定座。 终端固定器 侧面固定的装配装置，帮助加强端子模 组固定在基座上。
接线端子不仅可使用安装轨安装，而且还 可以利用螺钉直接固定在孔距25mm的安装板 上。 其他特点： WDU2.5-WDU10外形尺寸一样，可以节 省挡板库存；可使用中央插拔式横联进行无限 的横联延伸；在使用联络组件的情况下也能保 证防止触摸（VGB4）; 极佳的稳固性。
全新推出产品：WPDB分线端子 WPDB分线端子进行电源的分配，紧凑 简易，节约空间的设计 ，模块化或三相模块 化结构，使用方便 ，IP20防护等级，可安装 在TS35导轨上，也可直接安装，有短路保护， 模块之间可汇流排横联。
额定冲击耐受电压Uimp
（根据IEC60947-1的4.3.1.3标准）
（根据IEC60947-1的4.3.1.3标准）
在规定条件下测试时,设备能够抵受而不出 故障的冲击电压的峰值,也作为电气间隙值的 参考。 额定工作电流Ie 一台设备的额定工作电流由生产商规定， 并要考虑额定工作电压、额定频率、额定的功 用和使用类别以及保护外壳的类型。
W 系列接线端子 W系列端子采用高品质绝缘材料Wemid， 阻燃等级V0，不含卤素磷化物，最高工作温度 （环境温度+端子自身导电发热）达120°C。 产品品种全面、功能更多。 W系列端子具有如下特点：最大压接导 线截面300mm2； 仅需两种大小不同的挡板； 其中较大的挡板同时可以用作较小接线端子的 隔板；W系列接线端子可以轻易地安装在导轨 上，这样便可以方便精确地调整接线端子在安 装轨上的位置。相应的固定器可以保证接线端 子绝对可靠地固定在正确的位置上。另外还可 以在固定器上安置标记座，以便于分组标记。
菲尼克斯接线端子 CLIPLINE简介
14PHOENIX CONTACT产品一览系统特性1615PHOENIX CONTACT菲尼克斯电气提供独创的CLIPLINE complete组合式端子系列，用户可以根据实际需要任意选择连接方式。
可供选择的连接方式如下：–UT螺钉连接–PT直插式连接–ST回拉式弹簧连接–QT快速免剥线连接–COMBI插拔式连接解决方案–RT螺栓连接无论是螺钉、弹簧、直插、快速免剥线还是螺栓连接，都使用相同的桥接系统，相互之间可以任意桥接。
CLIPLINE complete组合式接线端子具有极大的灵活性。
完全统一的桥接、标识和测试系统能够帮助客户降低选型、配货及物流成本。
CLIPLINE complete组合式接线端子通过了全球的各种标准认证，并且通过了ATEX体系的防爆认证。
该系列可用于防爆区域。
CLIPLINE complete系统特性CLIPLINE complete不同的连接技术，同一套附件系统16PHOENIX CONTACTCLIPLINE complete系统特性CLIPLINE complete更多信息和完整的技术资料，请访问/products灵活的插入式桥接系统全部连接技术都采用统一的插入式桥接系统。
CLIPLINE complete系统所有的接线端子都具有双通道桥接井，可快速、高效地实现多电位分配或转接。
所有接线端子的桥接通道都在同一条直线上，可实现多种桥接方式。
使用2位到50位的插拔式桥接件，可在极短时间内完成全部电位桥接任务。
使用转换桥接件可完成诸如从UT 螺钉端子到ST 回拉式弹簧接线端子之间的转接。
插拔式开关桥可牢靠卡接到桥接井上。
相邻接线端子之间形成可拆式连接。
可插拔连接技术COMBI 可插拔接线端子帮助用户快速实现应用模块化。
和组合接线端子一样，COMBI 插头也可采用螺钉连接（UT）、回拉式弹簧连接（ST）、直插式连接（PT）和快速免剥线连接（QT）技术。
41A 和1000V 最大的额定工作电流和电压满足绝大多数电源和信号回路的接线要求。

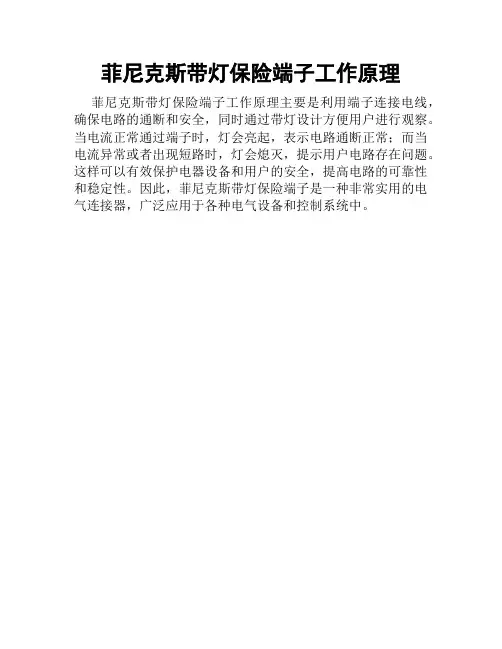

菲尼克斯带灯保险端子工作原理
菲尼克斯带灯保险端子工作原理
菲尼克斯带灯保险端子工作原理主要是利用端子连接电线，确保电路的通断和安全，同时通过带灯设计方便用户进行观察。
当电流正常通过端子时，灯会亮起，表示电路通断正常；而当电流异常或者出现短路时，灯会熄灭，提示用户电路存在问题。
这样可以有效保护电器设备和用户的安全，提高电路的可靠性和稳定性。
因此，菲尼克斯带灯保险端子是一种非常实用的电气连接器，广泛应用于各种电气设备和控制系统中。
2菲尼克斯接线端子 PT系列
带4 mm²导线连接的自动式扁平保 险丝端子可以与直通式接线端子相同的 外形供货。通过双通道桥接井，所有的端 子都可以相互进行多位桥接。
紧凑型悬臂式保险丝端子与直通式 端子的外形相同，可以多位标记和桥接。 使用跳接桥接可以方便快速地建立一个 电位分配。
更多信息和完整的技术资料，请访问/products
件/包
直通式多导线多层接线端子和接地端子 ①
注意： 1) 更多附件信息和技术数据，请参见第 86页。
② 适用于Ex e应用的附件安装和使用情况，参见第602页。
接线端子——CLIPLINE complete
1.5 mm² PT直插式接线端子
①
②
尺寸 最大电气参数 最大桥接电流 额定参数 额定电压 额定电流/横截面
50
3213043
50
3213056
50
3213069
50
0201744
10
0201676
10
1204504
10
关于RB ...，见第 344页。 关于FBS 1,5/S-PV ...，见第 341页。 关于ATP-... / DS-...,请访问网站/products。
双通道桥接井可用于连接任何带两 位桥接件的端子。2位到50位的桥接件 可以一次性桥接最多50个端子。
从标准桥接件上去除单个的金属 齿，可以用于跳接和跨接。可同时进行两 个电位的布线。接触点也可进行标识。
绝缘的直通式连接器P-FIX，分断头 P-DI，元件插头P-CO和管式保险丝插头 P-FU可用于分断端子的通用插拔区域。
– 接线位和工作区域标识清晰，可防止 接线错误
– 多种工具可选，可满足各种操作 – 使用双桥接井进行电位分配 – 每条电流通路均提供单独的测试通道
菲尼克斯电气产品介绍
菲尼克斯电气简介菲尼克斯电气中国公司隶属于德国菲尼克斯电气集团。
菲尼克斯中国是一个综合化的电器电子元器件公司，1993年成立于中国，其主体产业遍及化工、冶金、通讯、物流，造纸、汽车制造、烟草机械，以及风力发电和能源制造等领域，共计6万多种产品，年营业额达10亿欧元。
菲尼克斯设有三大竞争力中心，分别建在德国、美国和中国。
菲尼克斯中国有20多个办事处，在中国交通运输发展中的部件供应上有着重要作用。
1公司简介近两年来，中国经济作用下，轨道交通蓬勃发展，在全球电力输配电连接器领域占70%市场份额的菲尼克斯电气，也已经开始进军这个产业。
菲尼克斯电气主要为西门子等提供大量的子系统和零部件，它拥有6万多种产品，有人曾经开玩笑的说：如果把菲尼克斯电气的产品加到一起，那就相当于一个微缩版的西门子自动化控制驱动集团。
然而，即便如此，菲尼克斯电气却始终没有打造成品的念头。
2发展历程1993年菲尼克斯电气来到中国南京，建立了一个从管理层到员工100%本土化的队伍，在我们的共同努力以及各界朋友的帮助与支持下，17年来，菲尼克斯中国公司的员工总数增加了10倍，投资增长了50多倍，产出增长了350多倍！2005年销售额超过8个亿，2009年销售额已经超过12亿，当前拥有3个公司、18个办事处（2010年，有4个公司，23个办事处），先后被评选为“中国电气工业100强”、“中国最具竞争力的高成长型创业企业500强”、“全国企业文化建设特别贡献奖”、“全国客户满意单位”等等。
南京菲尼克斯路和凤凰坛的冠名，更是一座里程碑。
尤其是凤凰坛，这是迄今为止全国唯一一座以企业名字冠名的城市标志性建筑。
3大环境过去，德国在华企业一共才有7000多家，不算特别多但是这个数字已经翻了很多倍。
那个时候，中国的制作产业才刚刚开始发展，投资并不像今天那么多，在中国运行一个品牌并不是一件容易的事。
菲尼克斯电气的很多产品是围绕工厂自动化做的，轨道交通行业很特别，中国的轨道交通更为特别。
菲尼克斯接线端子 UT系列
接线端子——CLIPLINE complete
2.5 mm² UT螺钉接线端子
①
②
尺寸 最大电气参数 最大桥接电流 额定参数 额定电压 额定电流/横截面
描述 接线端子 接地端子
端板，厚度2.2 mm
32 A，直通式接线端子和接地端子
30 A，直通式接线端子和接地端子，一进两出
更多信息和完整的技术资料，请访问/products
PHOENIX CONTACT 27
接线端子——CLIPLINE complete
UT螺钉接线端子
UT ... 直通式多导线和多层接线端子
UT ... 多功能型接线端子
UT ... 功能型接线端子
– 带有PE分接和功能层的多层接线端子 – 安全 /分断操作杆和通用功能区，可在
颜色 型号
订货号
红色 FBS 2-5 红色 FBS 3-5 红色 FBS 4-5 红色 FBS 5-5 红色 FBS 10-5 红色 FBS 20-5 红色 PS-5 红色 DP PS-5 银色 MPS-MT 红色 MPS-IH RD 灰色 PAI-4-N GY
SF-SL 0,6X3,5-100 S-VDE
D-UT 2,5/4-TWIN
① ① ②
附件1)
订货号 3044513 3044526 3044539
3047141
件/包 50 50 50
50
直通式多导线多层接线端子和接地端子 ①
①
注意：
1) 更多附件信息和技术数据，请参见第 30页。
②
②
适用于Ex e应用的附件安装和使用情况，参见第602页。
③
接线端子——CLIPLINE complete
菲利克斯-滑插式连接端子说明
30A
800V
8 KV
NS 35/7.5 NS 35/15
灰色 PA
滑插连接技术 V2 滑插式连接:
6.3/2.8 x 0.8 mm
5 Pcs
NS 35/7.5
滑插连接技术
32A 800V 8 KV NS 35/15 灰色 PA V2 滑插式连接:
50 Pcs
NS 32
6.3/2.8 x 0.8 mm
50 Pcs
序 号
类型名称
型号
订货号
外形尺寸 长×厚
高度
端板 厚度
额定 额定 额定浪 电流 电压 涌电压
安装
颜色
绝缘 阻燃 材料 等级
连接说明
包装 数量
1 直通式接线端子 USK 4-FS/FS(8-2,8-0,8)
0271017
42.5×6.2
NS 35/7,5 高度45.5 mm NS 35/15 高度53 mm NS 32 高度50.5 mm
灰色 PA
滑插连接技术 V2 滑插式连接:
6.3/2.8 x 0.8 mm
10 Pcs
4 直通式接线端子 PVB 3
0870036
80×23.2
NS 35/7,5 高度43.5 mm NS 35/15 高度51 mm
30A
800V
8 KV
NS 35/7.5 NS 35/15
灰色 PA
滑插连接技术 V2 滑插式连接:
1.8mm
20A
800V
NS 35/7.5 8 KV NS 35/15
NS 32
灰色 PA
V2
特殊及混合连接 滑插连接技术
50 Pcs
18 多层混合接线端子 VKK 4-FS
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
14PHOENIX CONTACT产品一览系统特性1615PHOENIX CONTACT菲尼克斯电气提供独创的CLIPLINE complete组合式端子系列，用户可以根据实际需要任意选择连接方式。
可供选择的连接方式如下：–UT螺钉连接–PT直插式连接–ST回拉式弹簧连接–QT快速免剥线连接–COMBI插拔式连接解决方案–RT螺栓连接无论是螺钉、弹簧、直插、快速免剥线还是螺栓连接，都使用相同的桥接系统，相互之间可以任意桥接。
CLIPLINE complete组合式接线端子具有极大的灵活性。
完全统一的桥接、标识和测试系统能够帮助客户降低选型、配货及物流成本。
CLIPLINE complete组合式接线端子通过了全球的各种标准认证，并且通过了ATEX体系的防爆认证。
该系列可用于防爆区域。
CLIPLINE complete系统特性CLIPLINE complete不同的连接技术，同一套附件系统16PHOENIX CONTACTCLIPLINE complete系统特性CLIPLINE complete更多信息和完整的技术资料，请访问/products灵活的插入式桥接系统全部连接技术都采用统一的插入式桥接系统。
CLIPLINE complete系统所有的接线端子都具有双通道桥接井，可快速、高效地实现多电位分配或转接。
所有接线端子的桥接通道都在同一条直线上，可实现多种桥接方式。
使用2位到50位的插拔式桥接件，可在极短时间内完成全部电位桥接任务。
使用转换桥接件可完成诸如从UT 螺钉端子到ST 回拉式弹簧接线端子之间的转接。
插拔式开关桥可牢靠卡接到桥接井上。
相邻接线端子之间形成可拆式连接。
可插拔连接技术COMBI 可插拔接线端子帮助用户快速实现应用模块化。
和组合接线端子一样，COMBI 插头也可采用螺钉连接（UT）、回拉式弹簧连接（ST）、直插式连接（PT）和快速免剥线连接（QT）技术。
41A 和1000V 最大的额定工作电流和电压满足绝大多数电源和信号回路的接线要求。
COMBI 系统具有防松脱设计，适用于剧烈震动的环境。
底座和插头均可防手指触摸。
此外，还有大量附件可供选用：安全钩和屏蔽夹等。
标准的功能型插孔CLIPLINE complete 系列端子所有的功能型端子都带有标准的插孔。
提供多种基座端子供选择：刀闸插头可保证简单的分断测试；保险丝插头可插入标准的G 型保险丝。
具有专利的元件插头可以轻松接入多种微型元器件，无需焊接。
大面积的标识系统CLIPLINE complete 组合式接线端子系统所包含的五种连接技术的端子均有大面积的标识区域。
这使得现场的接线、测试和维护工作清晰，容易辨认。
此外，还可选用端子组标识。
标准化测试系统丰富的测试系统可供CLIPLINE complete 组合式接线端子系统选用。
所有的测试系统都可以轻松地插入双通道的桥接井进行测试。
单个直径为2.3 mm 的测试插头可以用作单回路测试。
多位测试可用多位组合测试插头来实现。
还可以根据客户对现场的特定需要，采用隔板来任意组装测试插头。
概述CLIPLINE complete 通用组合式接线端子为各种连接技术提供统一的附件系统。
标记和测试附件都具备统一的标准规格，可帮助用户提高装配效率。
此外，所有的组合式接线端子系统均采用双通道桥接技术实现任意桥接。
插拔式接线端子COMBI 系列产品通过标准化的插拔区域，各种连接技术的底座和插头可以任意组合。
CLIPLINE complete 通用组合接线端子包含螺钉、回拉式弹簧、直插式弹簧、螺栓和快速免剥线等连接方式，用户可以根据实际应用需要，选出最适合的连接方式。
测试标记功能端子连接桥接17PHOENIX CONTACTCLIPLINE complete系统特性CLIPLINE complete材料属性UT螺钉式接线端子的金属构件由高级铜合金制成，具有防开裂、抗腐蚀的特性。
这样可以避免在潮湿环境中产生电解腐蚀，并避免生锈。
从而可以避免不稳定的电气连接和/或螺钉卡死。
此外，它还具有良好的导电性，不发烫。
金属件的表面采用无铅、锌镍或锡涂层防护性材料。
UT螺钉连接式接线端子的绝缘外壳由可回收PA6.6制成。
这种弹性塑料强度高，不含卤素，且抗紫外线。
另外还具有良好的抗热带气候和白蚁侵害性、较高的抗化学腐蚀性和完美的抗老化性。
PA6.6工作温度可达130°C，阻燃等级符合UL 94 V0。
连接原理UT螺钉式接线端子针对最严格的要求而设计。
该系列端子在80多年的时间里在各种领域内得到广泛应用。
其中一个重要特征就是导线连接后不必维护。
由于采用了螺钉自锁技术“缝隙原理”，拧紧螺钉后，可防止螺钉松脱。
无需预处理导线，即可用菲尼克斯电气公司的UT螺钉式接线端子夹紧导线。
也可通过冷压头防止导线分叉。
夹线块可支持多导线连接。
该系列端子能可靠地压紧线径达240 mm²的导线，保证了良好的气密性和长期的稳定性。
系统特性——螺钉连接18PHOENIX CONTACTCLIPLINE complete系统特性CLIPLINE complete更多信息和完整的技术资料，请访问/products材料属性直插式弹簧接线端子的所有金属件由耐腐蚀材料制成。
导电金属为高级铜合金材料。
此外，它还具有一个突出优点——导电性好，不发烫。
表面由无铅、锌镍或锡涂层保护。
高强度镉镍弹簧钢片提供直插式连接的压紧力。
接线端子的绝缘外壳由可回收PA6.6制成。
这种弹性塑料强度高，不含卤素，且抗紫外线。
另外还具有良好的抗热带气候和白蚁侵害性、较高的抗化学腐蚀性和完美的抗老化性。
PA6.6工作温度可达130°C，阻燃等级符合UL 94V0。
连接原理PT直插式弹簧接线端子可直接连接导线。
也就是说，无需任何工具，即可连接刚性导线或带冷压头的柔性导线。
特殊的弹簧设计可轻松地插入0.34 mm²至95 mm²带冷压头的导线。
插入导线时弹簧触点自动打开，从而对电流条产生规定的压力。
通过使用助拔按钮，无需直接接触带电部件，即可轻松打开弹簧，松开导线或接上线径哪怕只有0.14 mm²的细导线。
用任何标准螺丝刀都可以操作助拔按钮。
PT连接方式经过多次测试并通过各种认证。
例如，防震级别符合铁路标准EN 50155，抗冲击和腐蚀能力符合当前船社认证标准。
此外，还通过了过程控制领域增安(Ex e)的认证。
系统特性——直插式连接19PHOENIX CONTACTCLIPLINE complete系统特性CLIPLINE complete材料属性回拉式弹簧接线端子的所有金属件由耐腐蚀材料制成。
导电金属为高级铜合金材料。
此外，它还具有一个突出优点——导电性好，不发烫。
表面由无铅、锌镍或锡涂层保护。
由高强度镉镍弹簧钢片保证回拉式弹簧连接的压紧力。
回拉式弹簧接线端子的绝缘外壳由可回收PA6.6制成。
这种弹性塑料强度高，不含卤素，且抗紫外线。
另外还具有良好的抗热带气候和白蚁侵害性、较高的抗化学腐蚀性和完美的抗老化性。
PA6.6工作温度可达130°C，阻燃等级符合UL 94 V0。
连接原理ST回拉式弹簧接线端子是一种通用弹簧接线技术。
压紧力不受人为影响，具有抗振性、气密性和长期的稳定性。
用标准的螺丝刀可打开弹簧。
将导线插入端子接线口，移开螺丝刀，即完成接线。
端子采用正面进线，即导线和螺丝刀从同一个方向平行操作，操作非常方便。
无需预处理即可连接各种导线，接线容量可达35 mm²。
也可通过冷压头防止导线分叉。
菲尼克斯电气生产的回拉式弹簧接线端子接线容量大，可以连接额定线径导线含绝缘套管冷压头。
系统特性——回拉式弹簧连接20PHOENIX CONTACTCLIPLINE complete系统特性CLIPLINE complete更多信息和完整的技术资料，请访问/products材料属性QT快速接线端子采用了专利的金属材料，由一种特殊的高级铜合金制成。
它既有良好的导电性，又有极高的弹性。
金属件的表面采用无铅、锌镍或锡涂层防护性材料。
UT快速接线端子的绝缘外壳由可回收PA6.6制成。
这种弹性塑料强度高，不含卤素，且抗紫外线。
另外还具有良好的抗热带气候和白蚁侵害性、较高的抗化学腐蚀性和完美的抗老化性。
PA6.6工作温度可达130°C，阻燃等级符合UL 94V0。
连接原理QT QUICKON组合式接线端子用于快速导线连接。
无须剥线或分叉保护。
特殊的接线设计，可帮助用户减少60%接线时间。
操作采用标准螺丝刀，在开始和终止位置的操作点都清晰地标明了连接状态。
横截面从0.25到2.5 mm²的刚性和柔性导线均可连接而无需使用诸如导线冷压头之类的辅材。
插入导线，使用螺丝刀旋转橙色操作块至终止位，导线绝缘层被切开，形成牢固可靠的气密性连接。
和螺钉连接及回拉式弹簧连接一样，QUICKON快速接线的高品质经过了实际验证，符合Ex e标准。
系统特性——快速连接21PHOENIX CONTACTCLIPLINE complete系统特性CLIPLINE complete材料属性螺栓式接线端子的所有金属件由耐腐蚀材料制成。
导电金属为高级铜合金材料。
具有良好的导电性，不发烫。
表面由无铅、锌镍或锡涂层保护。
UT螺栓式接线端子的绝缘外壳由可回收PA6.6制成。
这种弹性塑料强度高，不含卤素，且抗紫外线。
另外还具有良好的抗热带气候和白蚁侵害性、较高的抗化学腐蚀性和完美的抗老化性。
PA6.6工作温度可达130°C，阻燃等级符合UL 94 V0。
连接原理RT螺栓端子采用加固设计，借助O 型端头可牢固连接导线。
该系列端子的一个重要特点是其外壳盖翼可以向上打开且内含接线螺母。
可保证快速方便地连接O形端头。
形如簧片的内置式螺钉自锁系统能确保系统在强烈振动和冲击的场景下安全应用。
该系列端子可连接所有符合DIN 46234、DIN 46235和DIN 46237标准的环形电缆端头。
螺栓连接的一个显著特点是多导线连接，即根据需要，一个螺栓最多可连接四个电缆端头。
因此，螺栓接线端子系列可连接总横截面达240 mm²的导线，并确保长期的稳定性。
系统特性——螺栓连接22PHOENIX CONTACTCLIPLINE complete系统特性CLIPLINE complete更多信息和完整的技术资料，请访问/products材料属性COMBI插头的所有金属件由耐腐蚀材料制成。
电气和机械功能的区别非常便利。
导电金属为高级铜合金材料。
表面由无铅、锌镍或锡涂层保护。
内置的覆盖弹簧由高强度镉镍弹簧钢片制成，触点具有大电流承载能力。
COMBI 插头的绝缘外壳由可回收PA6.6制成。
