中频感应炉工作原理
中频感应炉的工作原理
中频感应炉是一种利用电磁感应原理将电能转换为热能的设备，广泛应用于金属熔炼、热处理、有色金属加工等行业。
它具有热效率高、操作灵活、加热速度快等优点。
下面将详细解释中频感应炉的工作原理。
一、电磁感应原理电磁感应是指当磁场变化时，就会在导体中产生感应电流。
这一原理被应用于中频感应炉中，通过改变磁场的大小和方向来实现电能向热能的转化。
二、感应加热原理中频感应炉利用感应加热原理将电能转换为热能。
具体来说，中频感应炉将交流电源提供的电能通过变压器和整流装置转换为中频电流。
这一中频电流会通过感应线圈（也称为炉盖线圈）在工件周围形成交变磁场。
当工件进入中频感应炉的感应线圈内，工件中的导体就会受到交变磁场的影响。
根据电磁感应原理，导体中会产生感应电流。
这些感应电流会在导体中形成一个电流回路，这个电流回路又会产生一个自己的磁场。
由于感应线圈产生的磁场是交变的，所以感应线圈和感应电流产生的磁场之间就会产生磁耦合作用。
根据法拉第电磁感应定律，磁场变化引起的感应电动势的大小与磁场变化率成正比。
所以，感应电流的产生又会引起感应线圈中的交变电动势。
感应线圈中的交变电动势会产生交变磁场，这个磁场又会影响导体中的感应电流。
这样，一个正反馈的过程就形成了。
在这个过程中，导体中的感应电流会随着时间不断增加，直到达到平衡。
在平衡时，感应线圈输入的电能会全部转化为导体中的热能。
三、匹配变压器的作用为了确保感应加热能够有效进行，中频感应炉通常还会配备一个匹配变压器。
匹配变压器的作用是调节感应线圈的输入阻抗，使其与电源的输出阻抗匹配。
匹配变压器会根据感应线圈中的电阻、电感等参数，自动调整感应线圈的输入电流和输入电压。
通过匹配变压器的调整，可以使感应线圈工作于最佳工作状态，提高加热效率，并保护电源设备免受过载的影响。
四、水冷系统的作用中频感应炉在工作过程中会产生大量的热量，为了保证设备的正常工作和寿命，需要配备水冷系统。
水冷系统主要有两个作用：首先，水冷系统用于冷却感应线圈，防止线圈过热。
中频炉超高温加热原理
中频炉超高温加热原理一、中频炉基本结构中频炉是一种用于金属加热的设备，主要由感应线圈、电容器、中频电源、料斗等组成。
感应线圈与电容器串联连接，形成一个LC振荡电路。
该振荡电路会在中频电源输出的频率下产生高频电磁场。
当金属料置于感应线圈中时，高频电磁场会使金属产生涡流，并由于涡流损耗金属能量而加热金属。
二、中频炉加热原理中频炉采用电磁感应原理，将电源高压水煮沸后，产生高频电流，而高频电流会在感应线圈内形成强烈的高频电磁场。
高频电磁场穿过电炉墙面、金属料等门槛物，从而穿过金属料。
当金属料被高频电磁场穿过时，金属中的自由电子受到高频电场的抽动而高速运动，这样就会产生激烈的摩擦，导致金属料非常快速地升高温度。
由于中频炉采用了高强度的电磁感应作为热源，因此中频炉的加热效率很高，不仅能够快速提高金属温度，而且能够控制金属温度变化的速度。
三、中频炉超高温加热原理中频炉的功率密度很高，所以可以用于生产需要高温度的合金钢。
中频炉超高温加热原理的主要原因是电磁波在催化金属的同时，还抑制了一些原始热量损失的过程。
在中频炉中，金属的表面温度可以达到几千度，并且由于电弧熔炼的特点，金属熔化后原子的移动变得非常活跃，快速熔化金属。
而在超高温加热时，金属料可以达到超过2000℃的高温度，因此中频炉超高温加热能够有效地消除金属结构中的明棕相体并提高合金中元素的分布状态，从而使金属具有更优良的性能。
四、结论中频炉超高温加热原理采用高强度的电磁感应作为热源，能够快速提高金属温度，控制金属温度变化的速度，能够消除金属结构中的明棕相体并提高合金中元素的分布状态，从而使金属具有更优良的性能，是一种非常有效的高温加热工艺。
河北中频感应炉原理
河北中频感应炉原理
河北中频感应炉作为一种高效、耐腐蚀和安全的热处理工艺，2013年开始广泛应用于冶炼行业。
河北中频感应炉原理是将中频电磁能转换成热能，通过加热电极直接dad熔丝加热，
根据熔丝的温度和加热时间，热处理材料的温度逐渐升高，达到要求的温度后，熔丝熄灭，材料升温结束。
（1）效率高，可大大节省传统感应炉中的空气加热时间，提高处理效率。
（2）中频感应炉的能源利用率大大提高，使用可再生能源可将燃料成本降低50％以上。
（3）采用水冷结构，可节能降耗。
（4）加热面积大，更加均匀，不易产生烧毁，不会影响热处理效果。
（5）安全性能良好，无电火花、辐射、电磁干扰等，更加环保安全。
河北中频感应炉由中频发生器、加热电极、激励电极、熔丝、冷却系统等组成。
将中
频发生器连接到加热电极和激励电极，将加热电极上的熔丝连接到熔锥，将熔锥放到加热
体内，然后调整加热电极连接好后接通电源，就可以实现加热处理。
看起来，河北中频感应炉已经成为冶炼行业的一大实用技术，它的优势使炉冶行业发
展更迅速，技术更先进，生产效率更高，我们的经济的实力也可以更好的发挥。
《中频感应炉设备篇》课件
通过《中频感应炉设备篇》PPT课件，向大家介绍中频感应炉的概念、应用 领域以及工作原理和基本构造。让我们深入了解这一关键的热处理设备。
概念与应用领域
1 中频感应炉概念
什么是中频感应炉？它是一种利用电磁感应产生热能的高效率热处理设备。
2 应用领域广泛
中频感应炉在金属加热、铸造、锻造、热处理等多个领域具有重要应用价值。
冷却设备的类型和工作原理
冷却方式
中频感应炉的冷却系统分为自然冷却和强制循环 冷却两种方式。
工作原理
通过循环流动的冷却介质，将炉体和线圈中产生 的热量有效散出。
线圈的选型和设计
选型要点
中频感应炉线圈的选型需考虑功率需求、工作频 率和工件尺寸等因素。
设计原则
合理设计中频感应炉线圈的结构和匝数分布，以 确保热能的高效传输。
感应炉电源系统的组成和特点
组成要素
中频感应炉电源系统由变频器、电容器、整流器等 组成。
特点概述
稳定的电源输出、高效的功率转换和灵活的操作控 制是中频感应炉电源的特点。
炉内温度控制系统的原理和调试方法
1
温度控制原理
使用温度传感器和控制器，实现对中频感应炉炉内温曲线，优化炉内温度分布和稳定性。
3
问题排查
解决温度控制系统可能遇到的故障和异常。
工作原理和基本构造
工作原理
中频感应炉利用变化的磁场产生涡流，从而使工件 产生热量。
基本构造
感应盘、线圈、电源系统、冷却设备等是中频感应 炉的关键组成部分。
炉体结构和材料选择
结构设计
中频感应炉的炉体结构应具备良好的热稳定性和结 构强度。
材料要求
在高温高频工作环境中，炉体材料应具备良好的耐 热和高频特性。

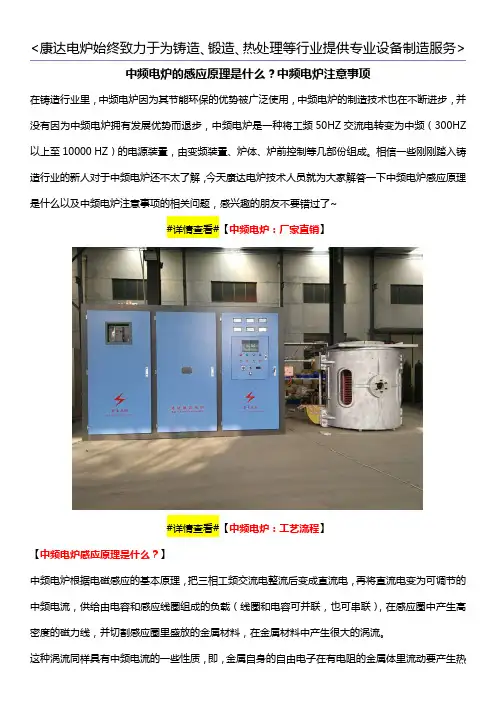

中频电炉的感应原理是什么？中频电炉注意事项
中频电炉的感应原理是什么？中频电炉注意事项在铸造行业里，中频电炉因为其节能环保的优势被广泛使用，中频电炉的制造技术也在不断进步，并没有因为中频电炉拥有发展优势而退步，中频电炉是一种将工频50HZ交流电转变为中频（300HZ 以上至10000HZ）的电源装置，由变频装置、炉体、炉前控制等几部份组成。
相信一些刚刚踏入铸造行业的新人对于中频电炉还不太了解，今天康达电炉技术人员就为大家解答一下中频电炉感应原理是什么以及中频电炉注意事项的相关问题，感兴趣的朋友不要错过了~#详情查看#【中频电炉：厂家直销】#详情查看#【中频电炉：工艺流程】【中频电炉感应原理是什么？】中频电炉根据电磁感应的基本原理，把三相工频交流电整流后变成直流电，再将直流电变为可调节的中频电流，供给由电容和感应线圈组成的负载（线圈和电容可并联，也可串联），在感应圈中产生高密度的磁力线，并切割感应圈里盛放的金属材料，在金属材料中产生很大的涡流。
这种涡流同样具有中频电流的一些性质，即，金属自身的自由电子在有电阻的金属体里流动要产生热量。
例如，把一根金属圆柱体放在有交变中频电流的感应圈里，金属圆柱体没有与感应线圈直接接触，通电线圈本身温度已很低，可是圆柱体表面被加热到发红，甚至熔化，而且这种发红和熔化的速度只要调节频率大小和电流的强弱就能实现。
如果圆柱体放在线圈中心，那么圆柱体周边的温度是一样的，圆柱体加热和熔化也没有产生有害气体、强光污染环境。
【中频电炉注意事项】(1)根据铸造工艺选择合适容量和频率中频电炉，增大功率密度以提高熔化效率，降低附加损耗。
(2)优先选择中频电源为串联逆变带磁轭带液压的钢壳炉。
炉体外壳连接处在操作过程防止金属接触形成短路。
(3)规范安装，缩短高压、变压器、中频电源、电炉之间连线，选用纯度较高的T2铜材或无氧铜，特别是感应线圈和水冷电缆，增大其截面积可以有效降低电流热损耗。
(4)制定合理铸造工艺，从造型、选料、熔化、浇注、热处理、清理等规范工艺操作，科学管理，以降低能耗。
中频感应炉技术参数
中频感应炉技术参数摘要：1.中频感应炉技术参数概述2.中频感应炉的主要技术参数3.中频感应炉的技术标准4.中频感应炉的正常运行条件5.中频感应炉的供水要求6.闭式冷却塔的特点正文：中频感应炉技术参数中频感应炉是一种常见的电炉设备，其工作原理是通过中频电流在感应圈中产生磁场，进而使坩埚内的金属炉料产生感应电势，从而产生热量，实现对金属的熔化和加热。
中频感应炉技术参数主要包括以下几个方面：一、中频感应炉技术参数概述中频感应炉的技术参数主要包括功率、频率、感应器配置等。
例如，一台中频加热炉的总功率为1000kw，标称频率为500hz，配置感应器。
二、中频感应炉的主要技术参数1.功率：中频感应炉的功率决定了其加热能力，一般而言，功率越大，加热能力越强。
2.频率：中频感应炉的频率决定了其加热效率，频率越高，加热效率越高。
3.感应器：感应器是中频感应炉的核心部件，其质量直接影响到加热效果。
三、中频感应炉的技术标准中频感应炉的设计制造应符合一系列国标和部标技术标准，如GB10067.3-88《电热设备基本技术条件—感应电热设备》、GB10063.3-88《电热设备的试验方法—无芯感应电炉》等。
四、中频感应炉的正常运行条件中频感应炉的正常运行条件包括环境、供电、供水等方面。
例如，环境要求海拔不超过1000m，环境温度在5～40 之间，相对湿度不大于90%(25 时)，周围没有导电尘埃、爆炸性气体及能损坏金属和绝缘的腐蚀性气体，没有明显的振动和颠簸。
供电要求主电路供电电压660V 50Hz，波动不大于生5%，三相不平衡度不大于5%。
控制系统供电电压380V、220V，波动不大于5%。
主电路和控制系统供电电压必须为正弦波，波形畸变不大于10%。
供水要求冷却水系统电气部分采用风- 水型闭式冷却塔。
五、中频感应炉的供水要求中频感应炉的供水要求主要包括水质和供水方式。
水质要求为软水，不结水垢。
供水方式一般采用闭式冷却塔，这种冷却方式不用挖水池，现场使用只需将接口与需冷却的设备进行连接即可，不需增加其它辅助设备。
中频电炉的工作原理及相关知识问答
中频电炉的工作原理及相关知识问答:中频电炉是一种将工频50HZ交流电转变为中频（300HZ以上至20K HZ）的电源装置，把三相工频交流电，整流后变成直流电，再把直流电变为可调节的中频电流，供给由电容和感应线圈里流过的中频交变电流产生的中频电源，在感应圈中产生高密度的磁力线，并切割感应圈里盛放的金属材料，在金属材料中产生很大的涡流,中频电炉又称为中频炉，中频炉是铸造锻造及热处理车间的主要设备，其工作的稳定性、可靠性及安全性是流水作业的铸造锻造及热处理生产线正常稳定工作的保证。
中频加热炉中频熔炼炉中频钢管调质生产线这种涡流同样具有中频电流的一些性质，即，金属自身的自由电子在有电阻的金属体里流动要产生热量。
例如，把一根金属圆柱体放在有交变中频电源的感应圈里，金属圆柱体没有与感应线圈直接接触，通电线圈本身温度已很低，可是圆柱体表面被加热到发红，甚至熔化，而且这种发红和熔化的速度只要调节频率大小和电流的强弱就能实现。
如果圆柱体放在线圈中心，那么圆柱体周边的温度是一样的，圆柱体加热和熔化也没有产生有害气体、强光污染环境。
国内领先的生产基地生产的中频电炉广泛用于有色金属的熔炼［主要用在熔炼钢、合金钢、特种钢、铸铁等黑色金属材料以及不锈钢、锌等有色金属材料的熔炼，也可用于铜、铝等有色金属的熔炼和升温，保温，并能和高炉进行双联运行。
锻造加热［用于棒料、圆钢，方钢，钢板的透热，补温，兰淬下料在线加热，局部加热，金属材料在线锻造（如齿轮、半轴连杆、轴承等精锻）、挤压、热轧、剪切前的加热、喷涂加热、热装配以及金属材料整体的调质、退火、回火等。
］调质热处理［主要供轴类（直轴、变径轴，凸轮轴、曲轴、齿轮轴等）；齿轮类；套、圈、盘类；机床丝杠；导轨；平面；球头；五金工具等多种机械（汽车、摩托车）零件的表面热处理及金属材料整体的调质、退火、回火］等。
中频电炉按照结构可以分为以下两大类：1.中频熔炼炉中频熔炼炉具有以下七大特点：（1）熔化效率高节电效果好，结构紧凑、过载能力强（2）炉子周围温度低、烟尘少、作业环境好。
中频炉操作规程
中频炉操作规程一、引言中频炉是一种常用于金属加热和熔炼的设备，具有高效、节能、环保等优点。
为了确保中频炉的安全运行和操作效果，制定本操作规程，明确中频炉的操作流程和注意事项。
二、设备概述1. 中频炉是一种工业电炉，主要由电源系统、电容器组、感应线圈、水冷系统和控制系统组成。
2. 中频炉的工作原理是通过感应加热，将电能转化为热能，将金属材料加热至所需温度。
3. 中频炉适用于金属材料的热处理、熔炼和加热等工艺。
三、操作流程1. 开机准备a. 检查电源系统和水冷系统的工作状态，确保正常运行。
b. 检查感应线圈和电容器组的连接是否牢固。
c. 检查中频炉内部是否有杂物，清理干净。
2. 加热操作a. 将待加热的金属材料放置在感应线圈内部。
b. 打开电源系统，启动中频炉。
c. 设置加热温度和时间，确保加热过程的精确控制。
d. 监测加热温度和时间，根据需要进行调整。
3. 熔炼操作a. 在加热温度达到要求后，将需要熔炼的金属材料放入感应线圈内部。
b. 根据熔炼工艺要求，控制加热温度和时间，使金属材料完全熔化。
c. 在熔炼完成后，关闭电源系统，停止加热。
4. 关机操作a. 关闭电源系统，断开电源。
b. 清理中频炉内部的残留物和杂物。
c. 关闭水冷系统，排空水管中的水。
四、注意事项1. 操作人员必须经过专业培训，并持有相关操作证书。
2. 在操作过程中，严禁将手或其他物体靠近感应线圈，以免发生触电事故。
3. 操作人员应佩戴防护手套、护目镜等个人防护装备，确保人身安全。
4. 在加热和熔炼过程中，应密切监测温度和时间，避免过热或过长时间的加热。
5. 定期检查中频炉的电源系统、感应线圈和水冷系统，确保其正常运行。
6. 操作结束后，及时清理中频炉内部的残留物和杂物，保持设备的清洁。
7. 如发现设备故障或异常情况，应及时报修或通知相关人员进行处理。
五、总结中频炉操作规程是确保中频炉安全运行和操作效果的重要文件。
操作人员必须严格按照规程进行操作，做好设备的维护和保养工作，确保中频炉的长期稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中频感应炉工作原理
中频感应炉是一种利用电磁场感应产生高温来加热金属材料的设备。
其工作原理如下：
1. 电源供电：中频感应炉使用电源提供电能。
通常采用三相交流电源供应。
2. 电源变压器：首先，将输入的电能通过电源变压器进行变压。
电源变压器可以将输入的电压升高到更高的电压，以适应中频感应炉的工作要求。
3. 中频感应线圈：电源变压器将变压后的电能输出到中频感应线圈中。
4. 电磁感应：当交流电源通过中频感应线圈时，会在线圈周围产生一个强磁场。
这个磁场的频率通常在1 kHz至10 kHz之间。
5. 磁场感应电流：当金属材料进入感应区域时，由于金属具有良好的导电性，磁场会穿过金属表面并感应出涡流（磁场感应电流）。
6. 涡流加热：涡流产生的磁场感应电流会在金属内部形成电阻热，从而将金属加热到高温。
涡流越大，加热效果越显著。
7. 加热效果调节：通过调节中频感应炉的电源输出功率、工作频率、感应线圈设计等参数，可以调节涡流大小和加热效果，
以满足具体的加热需求。
中频感应炉通过电磁感应产生的涡流将金属材料加热到所需的温度，具有加热速度快、温度均匀、高能效等特点，被广泛应用于金属加热、熔化、焊接、淬火、表面硬化等工艺。
