硬件工程师笔试试题集锦
硬件工程师招聘笔试题与参考答案(某大型央企)2025年
2025年招聘硬件工程师笔试题与参考答案(某大型央企)(答案在后面)一、单项选择题（本大题有10小题，每小题2分，共20分）1、在数字逻辑电路设计中，最基本的逻辑门不包括以下哪一种？A. 与门B. 或门C. 非门D. 同或门2、在计算机系统中，用来存放CPU当前正在执行的指令的寄存器是？A. 程序计数器（PC）B. 指令寄存器（IR）C. 数据寄存器（DR）D. 状态寄存器（SR）3、以下哪个不是硬件工程师在电路设计中需要遵循的原则？A、可靠性原则B、经济性原则C、环保性原则D、美观性原则4、在数字电路中，一个标准的TTL与非门输入端接有3个低电平信号，输出端接有4个高电平信号，该与非门的输入逻辑表达式为：A、Y = AB’ + C’D’B、Y = A + B + C + DC、Y = AB + CDD、Y = A’ + B’ + C’ + D’5、以下哪种类型的存储器在计算机系统中通常用作主存储器？A. 硬盘驱动器（HDD）B. 固态硬盘（SSD）C. 只读存储器（ROM）D. 动态随机存取存储器（DRAM）6、在硬件设计中，以下哪种接口用于连接计算机与外部显示设备？A. USBB. SATAC. PCIeD. HDMI7、题干：以下哪种电子元件在数字电路中主要用作存储信息？A. 电阻B. 电容C. 晶体管D. 寄存器8、题干：在计算机系统中，以下哪个部件负责将用户输入的字符转换成相应的ASCII码？A. 中央处理器（CPU）B. 存储器C. 输入设备D. 输出设备9、在以下哪种情况下，一个数字信号被描述为“过采样”？A. 采样频率低于奈奎斯特频率B. 采样频率等于奈奎斯特频率C. 采样频率高于奈奎斯特频率D. 采样频率低于信号的最高频率 10、在数字信号处理中，以下哪个概念与“零阶保持器”相对应？A. 滤波器B. 离散傅里叶变换（DFT）C. 滑动平均滤波器D. 零阶保持器二、多项选择题（本大题有10小题，每小题4分，共40分）1、题干：以下哪些技术属于硬件工程师在嵌入式系统设计中常用的技术？（）A、C语言编程B、Verilog或VHDL硬件描述语言C、PCB设计D、Linux操作系统E、数字信号处理2、题干：以下哪些硬件接口属于USB接口标准的一部分？（）A、USB 1.1B、USB 2.0C、USB 3.0D、USB Type-CE、串行接口（RS-232）3、以下哪些技术或设备属于硬件工程师在嵌入式系统开发中常用的？（）A. ARM处理器B. FPGA（现场可编程门阵列）C. 磁盘阵列D. USB接口4、在硬件设计过程中，以下哪些测试方法可以帮助硬件工程师验证电路设计的正确性？（）A. 功能仿真B. 实验室测试C. 现场调试D. 用户反馈5、以下哪些是硬件工程师在设计和验证电路时需要考虑的电气特性？（）A. 电压波动B. 电流稳定性C. 信号完整性D. 热设计E. 电磁兼容性6、以下关于SMT（表面贴装技术）的说法，正确的是？（）A. SMT可以提高电路的组装密度B. SMT可以提高电路的可靠性C. SMT对电路板的设计要求较高D. SMT的制造成本较高E. SMT适用于大规模生产7、以下哪些属于硬件工程师在产品设计阶段需要考虑的因素？（）A. 成本控制B. 可靠性设计C. 易用性设计D. 环境适应性设计E. 法律法规要求8、以下关于硬件测试的描述，正确的是？（）A. 硬件测试分为功能测试、性能测试、兼容性测试等B. 功能测试主要检查硬件的功能是否满足设计要求C. 性能测试主要检查硬件的性能指标是否达到设计目标D. 兼容性测试主要检查硬件在不同操作系统、软件环境下的运行情况E. 以上都是9、以下哪些组件属于硬件工程师在设计和制造嵌入式系统时可能需要使用的？（）A、微控制器（MCU）B、场效应晶体管（MOSFET）C、可编程逻辑器件（PLD）D、光耦合器E、RF模块 10、下列哪些技术或方法在硬件设计过程中有助于提高系统的可靠性？（）A、冗余设计B、热设计分析C、电磁兼容性（EMC）测试D、故障检测和自恢复机制E、材料老化测试三、判断题（本大题有10小题，每小题2分，共20分）1、硬件工程师在进行电路板设计时，只需要考虑电路的电气性能，无需考虑机械结构设计。
硬件工程师笔试试题集锦(均有参考答案)
(2)
注意适当加入旁路电容与时测试用； 注意适当加入 0 欧电阻、电感和磁珠以实现抗干扰和阻抗匹配； PCB 设计阶段 自己设计的元器件封装要特别注意以防止板打出来后元器件无法焊接； FM 部分走线要尽量短而粗，电源和地线也要尽可能粗； 旁路电容、晶振要尽量靠近芯片对应管脚； 注意美观与使用方便； 说明自己需要的工艺以及对制板的要求； 防止出现芯片焊错位置，管脚不对应； 防止出现虚焊、漏焊、搭焊等； 先调试电源模块，然后调试控制模块，然后再调试其它模块； 上电时动作要迅速，发现不会出现短路时在彻底接通电源； 调试一个模块时适当隔离其它模块； 各模块的技术指标一定要大于客户的要求； 由于整机调试时仍然会出现很多问题，而且这些问题往往更难解决，如
1、下面是一些基本的数字电路知识问题，请简要回答之。 (1) 什么是 Setup 和 Hold 时间？ 答：Setup/Hold Time 用于测试芯片对输入信号和时钟信号之间的时间要求。 建立时间(Setup Time)是指触发器的时钟信号上升沿到来以前，数据能够保持稳 定不变的时间。 输入数据信号应提前时钟上升沿(如上升沿有效)T 时间到达芯片， 这个 T 就是建立时间通常所说的 Setup Time。如不满足 Setup Time，这个数据就 不能被这一时钟打入触发器，只有在下一个时钟上升沿到来时，数据才能被打入 触发器。 保持时间(Hold Time)是指触发器的时钟信号上升沿到来以后，数据保 持稳定不变的时间。如果 Hold Time 不够，数据同样不能被打入触发器。 (2) 什么是竞争与冒险现象？怎样判断？如何消除？ 答：在组合逻辑电路中，由于门电路的输入信号经过的通路不尽相同，所产 生的延时也就会不同，从而导致到达该门的时间不一致，我们把这种现象叫做竞 争。由于竞争而在电路输出端可能产生尖峰脉冲或毛刺的现象叫冒险。如果布尔 式中有相反的信号则可能产生竞争和冒险现象。解决方法：一是添加布尔式的消 去项，二是在芯片外部加电容。 (3) 请画出用 D 触发器实现 2 倍分频的逻辑电路？ 答：把 D 触发器的输出端加非门接到 D 端即可，如下图所示：
硬件工程师招聘笔试题及解答(某大型国企)
招聘硬件工程师笔试题及解答(某大型国企)(答案在后面)一、单项选择题（本大题有10小题，每小题2分，共20分）1、以下哪个不是硬件工程师常用的电子设计自动化（EDA）工具？A、Altium DesignerB、CadenceC、Microsoft OfficeD、Eagle2、在数字电路设计中，以下哪种电路具有非破坏性读出特性？A、SR锁存器B、D触发器C、JK触发器D、T触发器3、以下哪种电子元件在电路中主要起到整流作用？（）A. 电阻B. 电容C. 二极管D. 电感4、以下哪个参数是衡量晶体管放大能力的指标？（）A. 饱和电压B. 开关电压C. 共基极电流增益D. 共射极电流增益5、某硬件工程师在进行电路设计时，需要选择一种适合高速信号传输的传输线。
以下选项中，哪一种传输线最适合高速信号传输？A. 同轴电缆B. 双绞线C. 无线传输D. 平行电缆6、在硬件设计中，以下哪个元件通常用于将模拟信号转换为数字信号？A. 运算放大器B. 电压比较器C. 模数转换器（ADC）D. 集成运算放大器7、在硬件设计中，以下哪种接口通常用于高速数据传输？A、USB接口B、I2C接口C、SPI接口D、PCI接口8、在硬件电路设计中，以下哪种元件通常用于产生稳定的直流电压？A、电阻B、电容C、二极管D、稳压二极管9、在数字电路中，用于表示逻辑状态的高电平通常指的是：A. 5VB. 3.3VC. 2.5VD. 1.8V 10、以下哪种类型的存储器在断电后会丢失存储的数据？A. 只读存储器（ROM）B. 随机存取存储器（RAM）C. 闪存（Flash Memory）D. 静态随机存取存储器（SRAM）二、多项选择题（本大题有10小题，每小题4分，共40分）1、以下哪些技术属于嵌入式系统硬件设计常用的技术？（）A. 数字电路设计B. 模拟电路设计C. PCB（印刷电路板）设计D. 微控制器编程E. FPGA（现场可编程门阵列）设计2、在硬件工程师面试中，以下哪些指标可以用来评估候选人的硬件设计能力？（）A. 熟悉的硬件设计工具B. 具有实际硬件项目经验C. 硬件故障诊断能力D. 对硬件设计规范的掌握程度E. 团队协作和沟通能力3、以下哪些组件属于硬件工程师在设计中需要考虑的关键硬件组件？（）A. 微处理器B. 电源管理芯片C. 传感器D. 显示屏E. 集成电路（IC）4、在以下关于硬件设计规范的描述中，哪些是硬件工程师在编写硬件设计规范时应该包含的内容？（）A. 设计目标和功能需求B. 硬件选型标准和规范C. 设计原理和算法描述D. PCB布局和布线原则E. 测试方法和验收标准5、以下哪些元件属于被动元件？（）A. 电容B. 电感C. 变压器D. 晶体管6、在以下选项中，哪些是常见的数字信号处理算法？（）A. 快速傅里叶变换（FFT）B. 滤波算法C. 神经网络算法D. 傅里叶级数7、以下哪些是硬件工程师在电路设计中需要考虑的关键因素？（）A. 电源稳定性B. 热设计C. 电磁兼容性D. 成本控制E. 电路可靠性8、以下哪些是硬件工程师在项目实施过程中需要遵循的基本原则？（）A. 遵循设计规范B. 优先考虑用户体验C. 保证设计可维护性D. 重视项目进度管理E. 注重团队合作9、以下哪些属于硬件工程师在电路设计时需要考虑的电磁兼容性（EMC）问题？A. 电路中的辐射干扰B. 电路对外的干扰C. 电路对电源的干扰D. 电路对同轴电缆的干扰 10、以下哪些是硬件工程师在PCB（印刷电路板）设计时需要遵守的原则？A. 高速信号走线采用差分信号传输B. 电源和地线设计应尽量短且宽C. 同一电源和地线应尽量走直线D. 避免信号走线在PCB边缘附近三、判断题（本大题有10小题，每小题2分，共20分）1、硬件工程师在设计和开发过程中，无需考虑电磁兼容性（EMC）的问题。
应聘硬件工程师最常用的考试试题
模拟电路1、基尔霍夫定理的内容是什么？（仕兰微电子）1）基尔霍夫第一定律第一定律又称基尔霍夫电流定律，简记为KCL，是电流的连续性在集总参数电路上的体现，其物理背景是电荷守恒公理。
KCL的第一种陈述：对于任一集总电路中的任一节点，在任一时刻，流出（或流进）该节点的所有支路电流的代数和为零。
KCL的第二种陈述：对于任一集总电路中的任一闭合面，在任一时刻，通过该闭合面的所有支路电流的代数和等于零。
（2）基尔霍夫第二定律第二定律又称基尔霍夫电压定律，简记为KVL，是电场为位场时电位的单值性在集总参数电路上的体现，其物理背景是能量守恒公理。
KVL可表述为对于任一集总电路中的任一回路，在任一时刻，沿着该回路的所有支路电压降的代数和为零。
2、平板电容公式(C=εS/4πkd)。
（未知）3、最基本的如三极管曲线特性。
（未知）4、描述反馈电路的概念，列举他们的应用。
（仕兰微电子）5、负反馈种类（电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈）；负反馈的优点（降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用）（未知）6、放大电路的频率补偿的目的是什么，有哪些方法？（仕兰微电子）7、频率响应，如：怎么才算是稳定的，如何改变频响曲线的几个方法。
（未知）8、给出一个差分运放，如何相位补偿，并画补偿后的波特图。
（凹凸）9、基本放大电路种类（电压放大器，电流放大器，互导放大器和互阻放大器），优缺点，特别是广泛采用差分结构的原因。
（未知）10、给出一差分电路，告诉其输出电压Y+和Y-,求共模分量和差模分量。
（未知）11、画差放的两个输入管。
（凹凸）12、画出由运放构成加法、减法、微分、积分运算的电路原理图。
并画出一个晶体管级的运放电路。
（仕兰微电子）13、用运算放大器组成一个10倍的放大器。
（未知）14、给出一个简单电路，让你分析输出电压的特性（就是个积分电路），并求输出端某点的rise/fall时间。
常见硬件工程师笔试题(标准答案)
硬件工程师笔试题一、电路分析：1、竞争与冒险在组合逻辑中，在输入端的不同通道数字信号中经过了不同的延时，导致到达该门的时间不一致叫竞争。
因此在输出端可能产生短时脉冲（尖峰脉冲）的现象叫冒险。
常用的消除竞争冒险的方法有：输入端加滤波电容、选通脉冲、修改逻辑设计等。
2、同步与异步同步逻辑是时钟之间有固定的因果关系。
异步逻辑是各时钟之间没有固定的因果关系。
同步电路：存储电路中所有触发器的时钟输入端都接同一个时钟脉冲源，因而所有触发器的状态的变化都与所加的时钟脉冲信号同步。
异步电路：电路没有统一的时钟，有些触发器的时钟输入端与时钟脉冲源相连，只有这些触发器的状态变化与时钟脉冲同步，而其它的触发器的状态变化不与时钟脉冲同步。
异步电路不使用时钟脉冲做同步，其子系统是使用特殊的“开始”和“完成”信号使之同步同步就是双方有一个共同的时钟，当发送时，接收方同时准备接收。
异步双方不需要共同的时钟，也就是接收方不知道发送方什么时候发送，所以在发送的信息中就要有提示接收方开始接收的信息，如开始位，结束时有停止位3、仿真软件：Proteus4、Setup 和Hold timeSetup/hold time 是测试芯片对输入信号和时钟信号之间的时间要求。
建立时间是指触发器的时钟信号上升沿到来以前，数据稳定不变的时间。
输入信号应提前时钟上升沿（如上升沿有效）T时间到达芯片，这个T就是建立时间-Setup time.如不满足setup time,这个数据就不能被这一时钟打入触发器，只有在下一个时钟上升沿，数据才能被打入触发器。
保持时间是指触发器的时钟信号上升沿到来以后，数据稳定不变的时间。
如果hold time不够，数据同样不能被打入触发器。
5、IC设计中同步复位与异步复位的区别同步复位在时钟沿采集复位信号，完成复位动作。
异步复位不管时钟，只要复位信号满足条件，就完成复位动作。
异步复位对复位信号要求比较高，不能有毛刺，如果其与时钟关系不确定，也可能出现亚稳态。

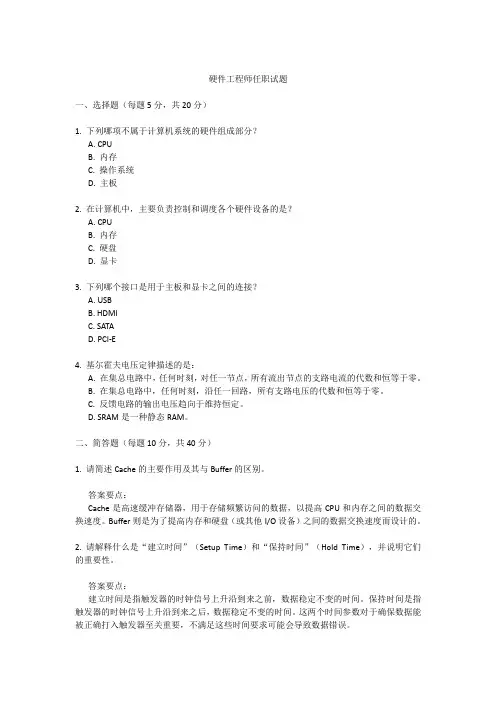

硬件工程师任职试题
硬件工程师任职试题一、选择题（每题5分，共20分）1. 下列哪项不属于计算机系统的硬件组成部分？A. CPUB. 内存C. 操作系统D. 主板2. 在计算机中，主要负责控制和调度各个硬件设备的是？A. CPUB. 内存C. 硬盘D. 显卡3. 下列哪个接口是用于主板和显卡之间的连接？A. USBB. HDMIC. SATAD. PCI-E4. 基尔霍夫电压定律描述的是：A. 在集总电路中，任何时刻，对任一节点，所有流出节点的支路电流的代数和恒等于零。
B. 在集总电路中，任何时刻，沿任一回路，所有支路电压的代数和恒等于零。
C. 反馈电路的输出电压趋向于维持恒定。
D. SRAM是一种静态RAM。
二、简答题（每题10分，共40分）1. 请简述Cache的主要作用及其与Buffer的区别。
答案要点：Cache是高速缓冲存储器，用于存储频繁访问的数据，以提高CPU和内存之间的数据交换速度。
Buffer则是为了提高内存和硬盘（或其他I/O设备）之间的数据交换速度而设计的。
2. 请解释什么是“建立时间”（Setup Time）和“保持时间”（Hold Time），并说明它们的重要性。
答案要点：建立时间是指触发器的时钟信号上升沿到来之前，数据稳定不变的时间。
保持时间是指触发器的时钟信号上升沿到来之后，数据稳定不变的时间。
这两个时间参数对于确保数据能被正确打入触发器至关重要，不满足这些时间要求可能会导致数据错误。
3. 请列举并解释模拟电路中的基尔霍夫定律的两个子定律。
答案要点：基尔霍夫定律包括电流定律和电压定律。
电流定律指出，在集总电路中，任何时刻，对任一节点，所有流出节点的支路电流的代数和恒等于零。
电压定律指出，在集总电路中，任何时刻，沿任一回路，所有支路电压的代数和恒等于零。
4. 请描述嵌入式微控制器、嵌入式微处理器和嵌入式DSP之间的主要区别。
答案要点：嵌入式微控制器（单片机）将整个计算机系统集成到一块芯片中，体积小、功耗低、成本低，适合控制应用。
硬件工程师招聘笔试题及解答
招聘硬件工程师笔试题及解答(答案在后面)一、单项选择题（本大题有10小题，每小题2分，共20分）1、以下哪种元件不属于半导体器件？A、二极管B、晶体管C、电阻D、电容2、在数字电路中，以下哪种逻辑门可以实现“非”功能？A、与门（AND Gate）B、或门（OR Gate）C、异或门（XOR Gate）D、非门（NOT Gate）3、在数字电路设计中，以下哪种逻辑门可以实现与或非（NAND）功能？A. 与门（AND）B. 或门（OR）C. 非门（NOT）D. 或非门（NOR）4、在微处理器中，以下哪个寄存器通常用于存储指令的地址？A. 数据寄存器（Data Register）B. 累加器（Accumulator）C. 程序计数器（Program Counter，PC）D. 指令寄存器（Instruction Register，IR）5、在数字电路中，以下哪种电路能够实现逻辑或（OR）功能？A. 与门（AND Gate）B. 非门（NOT Gate）C. 异或门（XOR Gate）D. 或门（OR Gate）6、在下列存储器中，哪一种存储器的数据在断电后会丢失？A. 只读存储器（ROM）B. 随机存取存储器（RAM）C. 闪存（Flash Memory）D. 硬盘驱动器（HDD）7、以下哪个不属于硬件工程师在PCB（印刷电路板）设计中需要考虑的关键因素？A. 元器件的布局和布线B. 信号完整性C. 元件的温度特性D. 软件编程8、在硬件电路设计中，以下哪种测试方法主要用于验证电路的电气性能？A. 功率测试B. 耐压测试C. 功能测试D. 耐久性测试9、在硬件设计中，以下哪个是用于描述电路元件在电路中相互连接的方式？A. 逻辑门B. 电路图C. 电路板布局D. 元件规格书二、多项选择题（本大题有10小题，每小题4分，共40分）1、以下哪些元件属于数字电路中的基本逻辑门？（）A、电阻B、二极管C、三极管D、与门（AND gate）E、或门（OR gate）2、以下关于电路板设计的描述，哪些是正确的？（）A、电路板设计应遵循最小化走线长度原则B、电源和地线应设计为粗线以减少电阻C、高电流路径应避免与其他信号线并行D、电路板设计应考虑电磁兼容性（EMC）E、元件布局应尽量紧凑，以提高电路板的密度3、以下哪些技术或工具通常用于硬件工程师的日常工作中？（）A. PCB设计软件（如Altium Designer、Eagle）B. 仿真软件（如SPICE、LTspice）C. C语言编程D. 2D/3D机械设计软件（如SolidWorks、AutoCAD）E. 固件编程（如嵌入式C/C++）4、以下关于电子元器件的说法正确的是哪些？（）A. 电容器的电容值与其极板面积成正比，与其极板间距成反比。
硬件技术工程师试题--题目
硬件技术工程师试题第一章计算机的组成单选1、由（）设计的8080处理器代表了第四代计算机的发展。
A、IBMB、DELLC、INTELD、AMD2、应用超大规模集成电路技术的计算机被认为属于第（）代计算机范畴。
A、3B、4C、5D、63、1946年研制成功的（）是第一台真正意义上的数字电子计算机。
A、ENIACB、UNIV ACC、IBM360D、EDV AC4、集成电路是在（）的领导下发明的。
A、Lee De ForestB、Robert NoyceC、John von NeumannD、Alan Turing5、下列特殊形式的计算机系统哪个不属于工控机范围（）A、智能仪表B、单片机C、大型机D、可编程控制器6、下列属于内部存储器的是（）A、硬盘B、光驱C、软驱D、内存7、外部存储器区别于内部存储器的最大特点是（）A、容量大B、速度快C、易携带D、价格低廉8、4004的运行时钟频率是（）A、10.8KHzB、108KHzC、10.8MHzD、108MHz9、（）的出现使制造面向个人用户的微型计算机成为可能。
A、晶体管B、集成电路C、4004微处理器D、8008微处理器10、地址总线决定最大寻址范围。
（）A、对B、错11、要想控制第一代计算机，必须利用键盘来输入指令。
（）A、对B、错12、第二代计算机可以接收英文和日文字符命令。
（）A、对B、错13、从第三代计算机开始，（）成为制造计算机核心元器件的主要材料。
A硅B、真空管C、晶体管D、铜14、8080处理器是面向于PC机的产品。
（）A、对B、错15、第（）代计算机采用了超大规模集成电路技术。
A、第三代B、第四代C、第五代16、现代计算机的鼻祖ENIAC主要用于计算弹道和原子弹的研制。
（）A、对B、错17、（）年INTEL公司开发成功第一块微处理器4004。
A、1968年B、1971年C、1972年D、1980年18、人们把符合系统程序概念的计算机通称为冯·诺依曼型计算机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硬件工程师笔试试题集锦
一、题目：数电电路设计
我们需要设计一个数电电路，实现以下功能：当输入信号A为1时，输出信号Y为0；当输入信号A为0时，输出信号Y为1。
请根据这
个题目，完成以下问题：
1.1 请画出这个数电电路的逻辑图。
1.2 请列出这个数电电路的真值表。
1.3 根据给定的真值表，设计出一个与门电路实现这个功能。
1.4 请写出这个与门电路的逻辑元件的真值表，以及实现该功能的
电路图。
1.5 如果我们希望通过调节输入信号A的高电平电压值来实现输出
信号Y的高电平电压值的调节，你会采用什么方法？简要说明你的设
计思路，并画出电路图。
二、题目：CPU设计
我们需要设计一个简单的CPU，实现以下功能：能够执行两个8位
数的加法运算，结果存储在一个8位的寄存器中。
请根据这个题目，
完成以下问题：
2.1 请确定这个CPU的指令格式，并解释指令格式中各个部分的含义。
2.2 请设计一个合适的指令集，使得CPU能够支持加法运算。
2.3 请画出这个CPU的主控制电路的数据通路图。
2.4 请编写CPU的执行代码，模拟CPU运行一个加法指令的过程。
2.5 请列出这个CPU的指令集，并说明每个指令的功能和操作码。
三、题目：串口通信系统设计
我们需要设计一个串口通信系统，实现以下功能：通过串口发送一个8位的数字信号，接收端接收到信号后，将其转换为相应的ASCII 字符，并通过串口输出。
请根据这个题目，完成以下问题：
3.1 请编写发送端的程序代码，实现将一个8位的数字信号通过串口发送出去的功能。
3.2 请编写接收端的程序代码，实现接收到数字信号后将其转换为相应的ASCII字符并通过串口输出的功能。
3.3 请展示发送端和接收端的运行效果。
3.4 请简要说明串口通信系统的工作原理，并画出发送端和接收端的基本电路图。
3.5 如果我们希望扩展该系统，使其能够实现双向通信，你会采用什么方法？简要说明你的设计思路，并画出电路图。
结语：
通过以上题目，我们可以看出，硬件工程师需要具备对数字电路设计、CPU设计以及串口通信系统设计等方面的知识和能力。
这些都是硬件工程师常见的笔试试题类型，希望通过解答这些问题，能够帮助各位硬件工程师更好地理解和掌握相关知识与技能。
