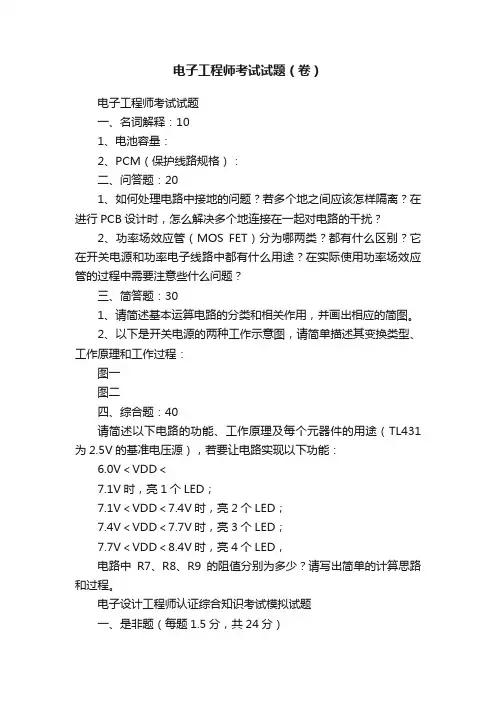

电子工程师考试试题(卷)

电子工程师考试试题一、名词解释：101、电池容量：2、PCM（保护线路规格）：二、问答题：201、如何处理电路中接地的问题？若多个地之间应该怎样隔离？在进行PCB设计时，怎么解决多个地连接在一起对电路的干扰？2、功率场效应管（MOS FET）分为哪两类？都有什么区别？它在开关电源和功率电子线路中都有什么用途？在实际使用功率场效应管的过程中需要注意些什么问题？三、简答题：301、请简述基本运算电路的分类和相关作用，并画出相应的简图。

2、以下是开关电源的两种工作示意图，请简单描述其变换类型、工作原理和工作过程：图一图二四、综合题：40请简述以下电路的功能、工作原理及每个元器件的用途（TL431为2.5V的基准电压源），若要让电路实现以下功能：6.0V＜VDD＜7.1V时，亮1个LED；7.1V＜VDD＜7.4V时，亮2个LED；7.4V＜VDD＜7.7V时，亮3个LED；7.7V＜VDD＜8.4V时，亮4个LED，电路中R7、R8、R9的阻值分别为多少？请写出简单的计算思路和过程。

电子设计工程师认证综合知识考试模拟试题一、是非题（每题1.5分，共24分）1、（）变容二极管正常工作时，应加正向电压。

2、（）TTL门电路的标准高电平为+12V。

3、（）通常，电容器的品质因素（Q值）要高于电感器。

4、（）信号源的输出电阻应当大一点好，如此可增大它的带载能力。

5、（）模拟示波器中，不论是连续扫描还是触发扫描，扫描信号都应与被测信号同步。

6、（）要测量某一放大器或网络的幅频特性，应选用频谱分析仪作为测量仪器。

7、（）可以直接购置到100PF、1100PF的电容器。

8、()在相同条件下,双端输出差动放大器的电压增益要比单端输出差动放大器的电压增益高一倍。

9、()只要工作点合适，被晶体管放大器放大的信号就不会失真。

10、()交流市电供电的直流稳压电源电路中，整流后的滤波电容器的容量一般为几微法拉。

11、()对40Hz ~ 5kHz 的音频信号作A/D转换时，A/D转换芯片的转换时间至少不应小于100μs。

12、（）单片机作串行通信时，其波特率有固定与可变两种方式。

13、()电压表的输入电阻应愈大愈好。

14、（）与非门的一个输入端为低电平时，其输出端总为低电平，而与其它输入端的状态无关。

15、（）在高速脉冲作用时，普通晶体二极管可能会失去单向导电性能。

16、（）Flash存储芯片是属于能够直接在线快速写入与读出的存储器。

二、选择题（每题2分共26分）1、标称为104的电容器，其容量为：（）A.104PFB.10000PFC.100000PFD. 4000PF2、89×51系列单片机的异步通信口为：（）A.单工B.半双工C.全双工D. 单工、双工兼有3、接口芯片8251是：（）A.串行接口芯片B.并行接口芯片C.串并行接口芯片D. 键盘、显示接口芯片4、检波二极管通常选用（）。

A. 硅二极管B. 变容二极管C. 整流二极管D. 高频锗二极管5、5V电压经过10位A/D转换后，其电压分辨率近似为（）。

A. 20mvB. 10 mvC. 5 mvD. 2.5 mv6、4.已知某存储芯的地址线为12根，则此存储器的容量至少为（）。

A. 8KBB. 4KBC. 2KBD. 1KB7、已知下图（EDP070225）,输入为周期2μs的对称方波，若要在输出端仍得到与输出近似的对称方波，则RC的乘积应（）。

A. RC<<1μsB. RC>>1μsC. RC=2μsD. RC=3~5μs8、6.共阴极七段数码管LED，显示数字8的16进制代码为（）。

A. 3FB.7FC.06D. 4F9、在色环（带）标识的电阻体上，棕色代表数字：()A.1B.3C.2D.510、为了提高放大器的输入电阻，并稳定放大器的输出电压，应采用的反馈方式是：()A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈11、设计一个频率可变，频率稳定度很高的低频信号源，选用的电路应为（）。

A. RC振荡电路B.石英晶体振荡电路C.DDS集成振荡电路D. LC三点式振荡电路12、在用7812集成芯片做成的稳压电源电路中，其桥式整流器输入的交流电压有效值大致为：（）。

A. 12V左右B.14 V左右C.18 V左右D. 20 V左右13、用示波器测量一信号幅度，已知探头置于X1位置，垂直灵敏度旋钮置于100mv/div,若屏幕上显示的波形高度（峰峰值）为6格，则被测信号的有效值约为（）。

A. 210mvB.420 mvC.300 mvD. 600 mv三、填空题（每题2分共16分）1、电压源的内阻应愈愈好。

电流源的内阻应愈愈好。

2、功率放大器的主要技术指标是、。

3、实现数制转换：（160）10=（）16=（）。

24、电子技术中，PWM信号的中文含意是。

5、常用的触发电路有RS触发器及、等触发器。

6、RC正弦波振荡器的特点_____________________，石英晶体振荡器的特点是__________________。

7、要对信号的频谱进行分析，应选用的仪器是________________，要对放大器的频率特征进行测试，应选用的仪器是_____________________。

四、简答题（每题5分共15分）1、已知电路如上图，请回答？A.这是什么电路B.写出输入Q与输入A端信号的逻辑关系C.S d、R d端信号的作用是什么？2、已知放大电路如图（EDP070242），请回答：A．画出V O信号波形，标出其幅度大致值。

B．说明电路特点（如输入阻抗、输出阻抗、放大倍数等）C．说明电路用途3、已知直流电机的控制原理电路如下图，请回答（1）说明如何控制电机M的转速？简述其理由？（2）说明如何控制电机的正反转？简述其理由？五、综合题（第1题10分，第2题9分，共19分）1、设计一个用三端集成电路的稳压电源，要求输出+12V电压，输出电流大于300mA，请回答：A.画出稳压电源的电路组成框图B.画出主要点信号的波形图C.标出各主要点信号的电压值D.画出稳压电源的电路图，标出主要元器件的参数或型号2、设计一语音采集、存储、回放系统，要求储存时间为30秒，语音的频率范围为200Hz~5KHz,请回答：A.画出系统的电路组成框图B.说明选用A/D转换器的主要技术参数。

电子工程师考试大纲1．电子技术基础1 ）电场与磁场：库仑定律、高斯定理、环路定律、电磁感应定律。

2 ）直流电路：电路基本元件、欧姆定律、基尔霍夫定律、叠加原理、戴维南定理。

3 ）正弦交流电路：正弦量三要素、有效值、复阻抗、单相和三相电路计算、功率及功率因数、串联与并联谐振、安全用电常识。

4）RC和RL电路暂态过程：三要素分析法。

5 ）变压器与电动机：变压器的电压、电流和阻抗变换、三相异步电动机的使用、常用继电-接触器控制电路。

6 ）二极管及整流、滤波、稳压电路7 ）三极管及单管放大电路8 ）运算放大器：理想运放组成的比例、加减和积分运算电路。

9）门电路和触发器：基本门电路RS、D、JK触发器。

10）懂得电子产品工艺流程11）了解计算机电路设计了解EDA电路设计方法会用Protel设计电路原理图会用Protel设计印制电路板了解其他的设计软件12）了解电子产品的结构和装配13）懂得调试和检修2．模拟电子技术1）了解半导体及二极管2）了解放大电路3）了解线性集成运算放大器和运算电路4）了解信号处理电路5）了解信号发生电路6）了解功率放大电路7）了解直流稳压电源3．数字电子技术1）懂得数字电路基础知识2）了解集成逻辑门电路3）懂得数字基础及逻辑函数化简4）了解集成组合逻辑电路5）了解触发器的工作原理6）了解时序逻辑电路7）理解脉冲波形的产生7.1 了解TTL与非门多谐振荡器、单稳态触发器、施密特触发器的结构、工作原理、参数计算和应用8）数模和模数转换8.1 了解逐次逼近和双积分模数转换工作原理；R-2R网络数模转换工作原理；模数和数模转换器的应用场合8.2 掌握典型集成数模和模数转换器的结构8.3 了解采样保持器的工作原理4．现代通信技术1）软交换技术了解软交换的概念了解软交换的网络结构了解软交换的应用2）多协议标记交换（MPLS）理解MPLS技术的主要特点理解MPLS的工作原理及体系结构3）通用多协议标记交换（GMPLS）了解通用标记结构理解通用标记交换路径了解链路管理4）现代宽带接入新技术了解电信网接入技术了解计算机网接入技术了解有线电视网接入技术了解其他网接入技术5）非对称数字用户环路（ADSL）理解ADSL的标准理解ADSL网络结构了解ADSL的传输理解ADSL接入传输系统的特点初级电子设计工程师认证综合知识考试命题说明（试行）一、命题依据1. 照历届全国大学生电子设计竞赛试题的相关知识、系统组成、电路分析等；2. 参照教育部对部分高校教学评估时的电类学生评测试题的相关内容；3. 参照国内主要高校电子信息类专业教学计划中所涉课程及实验的基本知识与基本技能；4. 参照电子设计工程师认证培训大纲及考试要求。

二、命题原则1. 着重于基本知识的掌握与运用；2. 着重于基本技能的考核；3. 电子线路的分析（读图能力）；4. 着重于小系统的设计与分析（系统组成、所用电路、技能重点与难点）。

三、试题形式初级电子设计工程师（100分）：1.是非题24分2.选择题26分3.填空题16分4.简答题15分5.综合题19分助理电子设计工程师（130分）：在初级电子设计工程师的基础上，另加30分附加题。

四、命题范围1.基本元器件R、L、C、二极管、三极管、场效应管的伏安特性、技术参数、标准选用等；2.基本电路重点在RC、RLC等电路的基本知识、性能、应用等；3.模拟电子技术重点在：（1）共e、共c等放大器的工作原理、电路组成、指标分析、元件选用；（2）OTL、OCL、BTL功率放大电路的电器组成、性能指标、功率估算等；（3）运算放大器的应用；（4）直流稳压电源与交流信号源的电路组成、技术指标等。

4.数字电子技术重点在于数制转换、基本电路、译码器、触发器、计数器、存储器、数码管等的功能、输入输出间的逻辑关系等。

5.计算机、单片机、FPGA等重点在于基本知识的掌握（如系统、硬件、软件、I/O口方面的基本知识）及A/D、D/A的性能、指标及选用等。

6.基本技能（1）实验仪器：常用的稳亚电源、信号源、电压表、示波器（模拟为主）、扫频仪、频谱分析仪、频率计等的作用、输入输出阻抗、主要技术参数、使用方法等；（2）常用的信号检测方法：主要有时域、频域等的检测方法等；（3）元器件的选用与检测：C、R、常用IC芯片、A/D、D/A等的选用与检测；（4）简单电路性能的检测。
