脚手架搭设流程及要求一、落地式钢管脚手架工艺流程落地脚手架搭设的工艺流程为：场地平整、夯实→基础承载力实验、材料配备→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。
定距定位。
根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。
在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。
当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。
其余按下构造要求搭设。
1、主杆基础本工程脚手架基础利用基坑支护平台混凝土进行硬化，混凝土硬化厚度不小于10cm。
地基承载能力能够满足外脚手架的搭设要求。
2、立杆间距(1)脚手架立杆纵距1.5m，横距0.9m，步距1.8m；连墙杆间距竖直3.6m，水平4.5m(即两步三跨)；里立杆距建筑物0.3m。
(2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。
(3)立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。
(4)立杆的垂直偏差应控制在不大于架高的1／400。
(5)立杆及纵横向水平杆构造要求：3、大横杆、小横杆设置(1)大横杆在脚手架高度方向的间距1.8m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm。
(2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。
4、剪刀撑脚手架外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于15m。
剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。
脚手架搭设工艺流程
脚手架搭设工艺流程脚手架搭设工艺流程1. 简介脚手架是一种用于搭建和支撑工作平台或者装饰材料的临时结构。
搭设脚手架工艺流程的规范化和标准化对于施工安全和施工效率的提升至关重要。
本文档将详细介绍脚手架搭设的工艺流程。
2. 前期准备2.1 脚手架设计在搭设脚手架之前，需要进行脚手架设计。
设计过程中应考虑使用环境、搭设高度、荷载要求等因素。
设计必须满足相关法律法规的要求，确保脚手架的安全性。
2.2 材料准备根据脚手架设计要求，购买所需的脚手架材料，并对材料进行质量检查，确保符合标准要求。
2.3 工地准备清理搭设脚手架的工地，确保平整、干净，并清理掉可能的障碍物。
3. 脚手架搭设工艺3.1 布置基础支撑根据脚手架的设计要求，在地面上铺设木板或者砖石作为基础支撑。
3.2 安装立杆和水平杆根据设计要求，安装立杆并与基础支撑进行连接。
在立杆上安装水平杆，并保证平整水平。
3.3 安装斜杆和横杆根据设计要求，安装斜杆和横杆。
斜杆与立杆交叉连接，横杆在立杆之间进行连接，形成整体框架结构。
3.4 安装托盘和脚轮在脚手架的适当位置安装托盘，用于支撑工作平台。
在需要移动的脚手架下方安装脚轮，方便脚手架的移动和固定。
3.5 搭建多层脚手架如果需要搭建多层脚手架，根据设计要求依次安装支撑杆、横杆和托盘。
每层脚手架之间需要设置安全防护措施，如安全网等。
4. 施工操作注意事项4.1 施工前的准备在进行施工前，施工人员应进行安全交底，并穿戴好个人防护装备，如安全帽、安全鞋等。
4.2 施工时的操作在搭设脚手架时，要严格按照设计要求进行操作，不得随意更改或省略。
搭设过程中要注意脚手架的稳定性和承载能力，严禁超载操作。
4.3 施工后的检查在搭设完成后，进行脚手架的安全检查。
检查各连接部位是否牢固，脚手架是否平整稳定，是否存在松动、破损等问题。
5. 脚手架拆除工艺5.1 拆除脚手架材料按照逆序，从上往下拆除脚手架材料，确保系列连接的支撑杆、横杆和托盘逐渐拆除。
钢管式悬挑脚手架搭设施工方案
钢管式悬挑脚手架搭设施工方案1。
搭设工艺流程1。
1搭设工艺流程在框架梁内预埋直径为50 的PVC 套管，在楼板上预埋锚环→逐根树立立杆并与悬挑杆扣紧→安装第一步大横杆并与各立杆扣紧→安第一步小横杆→安装第二步大横杆→安装第二步小横杆→加设临时斜撑，杆上端与第二步大横杆扣紧→剪刀撑搭设→铺脚手板→绑扎防护栏杆及挡脚板搭设→张拉安全网→逐步上接并绑扎剪刀撑→架体验收。
1。
2拆除工艺流程安全网→护身栏→挡脚板→脚手板→剪刀撑→小横杆→大横杆→立杆→连柱杆→水平安全网→卸荷。
2。
脚手架搭设要求与措施2。
1预埋锚环及悬挑杆结构施工时，按本方案的要求预埋各种预埋件，预埋位置必须准确,位置偏差不超过10mm.预埋主要Φ14的“几”字形圆钢.预埋地锚筋的设置时,在施工过程中经常检查其留设位置情况，如发现问题，及时解决.锚环一定要压在楼板下层钢筋下面，并要保证两侧200mm以上搭接长度；每个悬挑杆上必须保证三个卡环。
锚环见下图:水平悬挑杆采用直径Φ48,壁厚3。
5mm 的钢管，其安置间距随立杆间距，放入预留的锚环内后必须用木楔子楔实、楔紧，保证悬挑杆牢固,不晃动.1）除电梯井部位应按实际情况加长外,悬挑型钢分别采用加长的钢管，悬挑支点应设在结构梁上，不得设置在外挑阳台或悬挑板上,悬挑端应按双钢管长起拱0。
5％—1％。
悬挑钢钢管几何不变体应按架体立杆位置对应设置。
2）支承悬挑脚手架的砼强度必须达到5。
0N/mm2以上(即C10砼28天强度标准值），悬挑吊环的砼强度值应达到10N/mm2,相应部位混凝土应留设同条件试块，构件强度以混凝土试块的抗压报告为准。
2.2立杆施工前专业工长应对操作人员进行详细施工技术安全交底。
立杆用扣件与上横杆联结，拧紧力矩不得大于65N.m.建筑物转角处横杆应建立一一对应的连接方式，并用扣件联结牢固，末端超出扣件的长度不应小于150mm,建筑物转角处应设置横向斜撑。
1)立杆纵距、横距（中距)按照平面布置图搭设，间距可轻微调整,但纵距不得大于1500mm.立杆支设时，先支设大横杆(纵向水平管）两端的立杆，再支设大横杆中间的立杆。
脚手架搭设技术交底
脚手架搭拆技术交底交底内容一、脚手架的搭设1、脚手架搭设的工艺流程为：检查准备、材料配备→固定校正槽钢位置标高→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙杆→铺脚手片→扎防护栏杆→扎安全网。
2、脚手架必须配合施工进度搭设，一次搭设高度不应超过相临连墙杆以上二步。
3、每搭完一步脚手架后，应按规范校正步距、纵距、横距及立杆的垂直度。
4、双排架宜先立里排立杆，后立外排立杆。
每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。
双排架内、外排两立杆的连线要与墙面垂直。
立杆连接时，宜先立外排，后立内排。
5、在距底座150mm处设置纵向扫地杆，连接立杆下端，防止立杆底端在纵向发生位移；在纵向扫地杆上设置横向扫地杆，连接立杆下端，防止立杆底端在横向发生位移。
纵向水平杆在同一步中，应能交圈的应交圈，用直角扣件与内外角部立杆固定。
6、小横杆伸出外立杆连接点外30cm，离外墙墙面10cm。
在布置小横杆时，沿高度方向在立杆两侧交替布置，沿纵向两横排立杆之间相向布置。
7、剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设。
脚手架纵向两端和转角处起，在脚手架外侧用斜杆搭成剪刀撑，自下而上循环连续设置。
斜杆接长采用搭接，搭接长度不小于40cm，并用两只旋转扣件扣牢。
剪刀撑应用旋转扣件与立杆和横向水平杆扣牢。
8、连墙杆拉接应牢固、稳定、上下错开布置。
设置方法为在浇每层的楼面时预埋短钢管，用扣件钢管与内立杆钢性连接。
在脚手架的顶部和转角处，连墙杆应加密设置，增加30%。
9、建筑物周围搭设脚手架，如遇到施工电梯必须断开，而不能闭合时，应在断开上下步处的脚手架尽端处加密连墙杆。
在尽端处的里外排立杆之间设横向剪刀撑。
10、脚手架的外立杆内侧，自第一步起必须设1.2m高防护栏杆和18cm高的挡脚板，顶排的防护栏不得少于二道，高度分别为1.2m和0.6m。
外侧全部用绿色防尘密目安全网封闭。
临街作业时还要搭设宽度大于4m的防护棚。
脚手架施工工艺流程
脚手架搭设是脚手架施工的关键环节，它直接影响着脚手架的安全性和稳定性。在进行脚手架搭设时，需要按照设计要求和施工图纸进行操作，严格按照搭设方案进行布置和连接脚手架的杆件，保证脚手架的结构牢固、稳定可靠。
3. 脚手结构、连接件、支撑和固定等进行检查，确保脚手架的各个部分符合设计要求和施工标准，保证脚手架的安全使用。
总结，脚手架施工工艺流程包括施工前准备、脚手架搭设、脚手架检验、脚手架使用和脚手架拆除等环节，每个环节都需要严格按照规定和标准进行操作，确保脚手架的安全可靠。只有这样，才能保障施工人员的安全，提高施工效率，保证施工质量。
脚手架施工工艺流程
脚手架是建筑施工中必不可少的工具，它为施工人员提供了安全、高效的工作平台，保障了施工的顺利进行。脚手架的施工工艺流程对于施工质量和安全至关重要，下面将详细介绍脚手架施工的工艺流程。
1. 脚手架施工前准备。
在进行脚手架施工前，首先需要进行施工前的准备工作。包括确定脚手架的类型和规格，根据施工图纸和设计要求进行脚手架的布置和搭设方案设计，确定搭设脚手架的工期和计划，准备好所需的人员、材料和施工机具等。
4. 脚手架使用。
脚手架搭设完成并通过检验后，即可投入使用。在使用过程中，施工人员需要按照规定的通道和登高设施进行上下脚手架，严禁在脚手架上随意堆放材料和工具，保持脚手架的清洁整洁，定期进行检查和维护，及时发现并排除脚手架上的安全隐患。
5. 脚手架拆除。
脚手架使用完毕后，需要进行脚手架的拆除工作。在进行脚手架拆除前，需要做好拆除方案设计，合理安排拆除的顺序和方法，确保拆除过程中不会对周围环境和施工安全造成影响。拆除完成后，需要对拆除后的脚手架材料进行清点和整理，做好脚手架的存放和管理工作。

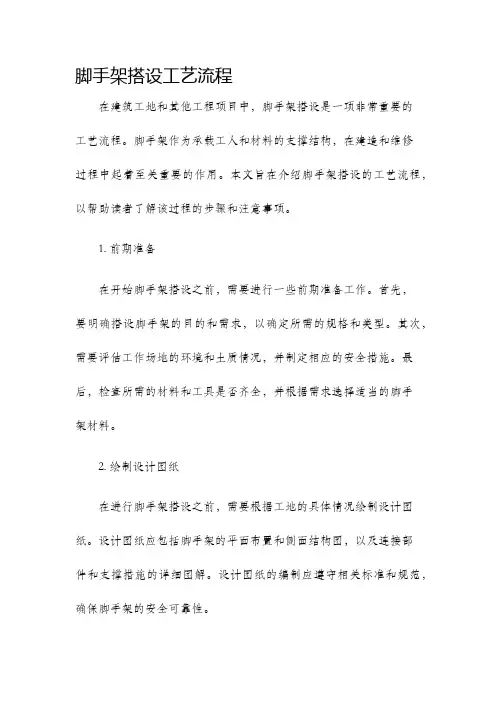

脚手架搭设工艺流程
脚手架搭设工艺流程在建筑工地和其他工程项目中，脚手架搭设是一项非常重要的工艺流程。
脚手架作为承载工人和材料的支撑结构，在建造和维修过程中起着至关重要的作用。
本文旨在介绍脚手架搭设的工艺流程，以帮助读者了解该过程的步骤和注意事项。
1. 前期准备在开始脚手架搭设之前，需要进行一些前期准备工作。
首先，要明确搭设脚手架的目的和需求，以确定所需的规格和类型。
其次，需要评估工作场地的环境和土质情况，并制定相应的安全措施。
最后，检查所需的材料和工具是否齐全，并根据需求选择适当的脚手架材料。
2. 绘制设计图纸在进行脚手架搭设之前，需要根据工地的具体情况绘制设计图纸。
设计图纸应包括脚手架的平面布置和侧面结构图，以及连接部件和支撑措施的详细图解。
设计图纸的编制应遵守相关标准和规范，确保脚手架的安全可靠性。
3. 安装地基在搭设脚手架之前，需要确保工地地基坚实稳定。
如果地基土质不理想，可能需要进行地基处理，如夯实土地或加固地基。
地基处理的目的是为了确保脚手架的承载能力和稳定性。
4. 安装竖杆和水平梁在脚手架搭设的过程中，首先需要安装竖杆和水平梁。
竖杆是脚手架的主要支撑结构，通常由钢管制成。
建筑师和施工人员需要按照设计图纸的要求，确定竖杆的位置和间距，并使用连接件将竖杆固定在地基上。
然后，将水平梁安装在竖杆之间，用于支撑脚手架的平台。
5. 安装斜撑和水平撑为了增加脚手架的稳定性和承载能力，需要安装斜撑和水平撑。
斜撑通常由钢管制成，以45度角倾斜安装在竖杆和水平梁之间。
水平撑则是安装在竖杆上的水平支撑杆，以增加脚手架的稳定性。
6. 安装脚手板和栏杆。
钢管脚手架搭设的工艺流程
钢管脚手架搭设的工艺流程一、施工准备1.设计和计划：根据施工要求和现场条件，设计脚手架的结构和搭设计划。
2.材料准备：根据设计要求，准备钢管、扣件、脚手板、栏杆等材料，并对材料进行检查和验收。
3.安全准备：制定脚手架搭设的安全措施，准备安全帽、安全带、防护网等安全设施。
二、基础处理1.清理场地：清理搭设脚手架的场地，确保场地平整、坚实，满足脚手架的搭设要求。
2.基础处理：根据设计要求，对基础进行硬化处理，提高脚手架的稳定性。
三、安装底座1.根据设计要求，确定底座的位置和高度。
2.安装底座：将底座安装在基础之上，确保底座水平、稳固。
四、安装立杆1.根据设计要求，确定立杆的位置和间距。
2.将立杆与底座连接，确保连接牢固。
3.按照要求搭设剪刀撑，提高脚手架的稳定性。
五、搭设水平杆1.根据设计要求，确定水平杆的位置和间距。
2.将水平杆与立杆连接，确保连接牢固。
3.按照要求搭设水平支撑，提高脚手架的稳定性。
六、安装剪刀撑1.根据设计要求，确定剪刀撑的位置和角度。
2.将剪刀撑与立杆连接，确保连接牢固。
3.按照要求搭设剪刀撑，提高脚手架的稳定性。
七、安装脚手板1.根据设计要求，确定脚手板的位置和间距。
2.将脚手板与水平杆连接，确保连接牢固。
3.按照要求搭设脚手板，方便工人进行施工作业。
八、安装连墙件1.根据设计要求，确定连墙件的位置和间距。
2.将连墙件与立杆连接，确保连接牢固。
3.按照要求搭设连墙件，提高脚手架的稳定性。
九、搭设栏杆1.根据设计要求，确定栏杆的位置和高度。
2.将栏杆与立杆连接，确保连接牢固。
3.按照要求搭设栏杆，提供安全保障。
脚手架施工工艺流程
脚手架施工工艺流程
《脚手架施工工艺流程》
脚手架是建筑施工中常用的辅助设施，它能够为施工人员提供安全的工作平台。
在进行脚手架施工时，需要遵循一定的工艺流程，以确保施工质量和安全。
下面就是脚手架施工工艺流程的具体步骤：
1.设计方案
在进行脚手架施工之前，需要先进行脚手架设计方案的编制。
设计方案应包括脚手架的结构形式、承载能力、搭设位置、支撑方式等内容，以及施工图纸和材料清单。
2.选材准备
在开始搭设脚手架之前，需要先将所需的脚手架材料准备齐全，包括钢管、扣件、横、纵向杆件、横、纵向横撑件、基础支座等。
3.基础处理
根据设计方案确定的搭设位置，在开始搭设脚手架之前需要先对基础进行处理，确保其平整、坚固，以确保脚手架的稳定性和安全性。
4.搭设脚手架
根据设计方案和脚手架搭设图纸，按照一定的顺序、步骤进行脚手架的搭设。
首先是搭设垂直杆件和横杆件，然后根据需要进行横向和纵向的加固，最后加装脚手架扶手和脚手板。
5.检查验收
在搭设完成后，需要对脚手架进行检查验收，确保其符合设计要求，材料齐全，连接牢固，结构稳定，才能投入使用。
6.使用维护
一旦脚手架投入使用，需要进行定期的维护和检查，确保脚手架的安全性和稳定性，以及在施工结束后及时拆除脚手架。
脚手架施工的工艺流程决定了脚手架的质量和安全性，施工人员应严格按照流程进行操作，确保施工质量和施工安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
脚手架搭设的工艺流程
脚手架搭设的工艺流程是指在建筑施工过程中，根据设计要求和施工需求，搭建脚手架的步骤和方法。
下面将介绍一下脚手架搭设的典型工艺流程。
首先，进行施工前的准备工作。
包括制定安全操作规程和工艺方案，编制施工组织设计，对施工现场进行勘察和测量，确定脚手架的类型和高度。
其次，进行材料准备和选型。
根据设计要求和施工要求，选择合适的脚手架材料，如钢管、钢板、连接件等。
对于特殊部位和高度较高的脚手架，需要进行结构计算，确保脚手架的稳定和安全。
然后，进行脚手架布置和搭设。
首先，在施工现场进行地基的处理和打桩，确保脚手架的基础坚固稳定。
然后，根据设计要求，确定脚手架的布置方案，包括脚手架的位置、高度、间距等。
根据脚手架的布置方案，进行支撑件的搭设，如立杆、横杆、斜杆等。
同时，对脚手架连墙件、水平杆、垂直杆等进行固定，确保脚手架的整体稳定性。
接下来，进行脚手架的连接。
根据设计要求和施工实际，选择适当的连接件进行脚手架的连接。
连接件包括脚手架扣、脚手架钩、脚手架销等。
在连接过程中，要注意连接件的正确使用和连接紧固的牢固性。
然后，进行脚手架的加固和调整。
根据脚手架的高度和地形情
况，对脚手架进行加固和调整。
加固包括增加脚手架的支撑件和连接件，以增加脚手架的稳定性；调整包括对脚手架的水平度和垂直度进行校正，确保脚手架的平稳和垂直。
最后，进行脚手架的验收和维护。
在脚手架搭设完成后，进行验收，检查脚手架的搭设质量和安全性能，确保符合设计要求和施工规范。
同时，进行脚手架的日常维护，如保持脚手架的清洁、修补脚手架的损坏部位等，延长脚手架的使用寿命。
综上所述，脚手架搭设的工艺流程包括施工前的准备、材料准备和选型、脚手架布置和搭设、脚手架的连接、脚手架的加固和调整、脚手架的验收和维护等步骤。
每个步骤都需要严格按照设计要求和施工规范进行操作，确保脚手架的稳定和安全。
在整个工艺流程中，安全是最为重要的因素，必须始终放在第一位，保障施工人员的安全。
