LCU基本工作原理及使用注意事项1、概述1.1 机车逻辑控制单元概述长期以来机车电气控制线路一直采用传统的继电器有触点控制线路。
机车逻辑关系的实现是通过开关，接触器的辅助触点，中间继电器、时间继电器、压力继电器等的触点经串并联等方式来完成的。
这种电路在振动大尘土比较多的工作环境下，可靠性比较差。
特别是在机车速度提高到160KM/h 以上时，由于机车振动加剧，继电器有触点控制系统误动作明显增加。
线路接点多，线路故障率高，查找和处理线路故障困难的弊端越来越突出。
随着计算机技术的不断发展和进步，机车采用逻辑控制单元(Logical Control Unit-简称LCU)，实现无触点控制以提高机车电气控制线路可靠性的时机已经成熟。
LCU 利用现代电力电子技术和微计算机技术构成无触点控制电路取代传统的继电器有触点控制电路，用微机发出的指令直接驱动接触器等负载，避免目前的多级驱动方式。
这样，可大大简化机车的有触点控制电路，减少外部连线，提高系统的可靠性；也可以大大简化机车控制系统的设计，提高控制系统设计制造的灵活性，缩短机车电器机车电器系统设计调试的时间，实现控制系统的通用性。
同时LCU 还可以通过现场总线与车载微机控制系统通讯，实现资源共享，可以较为容易的实现复杂的开关量与模拟量混合逻辑控制关系，无须另外增加硬件电路，充分的发挥了LCU 及微机的优势，也可以在机车微机显示屏上进行故障显示和中文菜单提示，方便司机操作，利于故障查除，从而使机车控制真正进入一个比较高的水平。
1.2 机车逻辑控制单元与PLC 比较可编程逻辑控制器（PLC）也可以取代传统的继电器有触点控制电路，但由于机车的继电器有触点控制电路具有许多特殊性：控制电压为直流110V，继电器的负载电流最大可达近5A，工作环境恶劣等等，根据IEC 标准，一般PLC 工作电压为DC24V 或AC220,直流输出点的负载能力较低，国内外机车微机控制系统大都采用驱动直流24V 的微型机械式继电器，再用微型机械式继电器驱动110V 中间继电器的多级驱动方式，没有从根本上解决线路繁琐等问题，所以一般工业用PLC 无法2、系统组成与配置每套机车逻辑控制单元包含功能相同的A、B 两组，并能实现自动切换及手动切换。
LCU逻辑控制装置
第六节LCU逻辑控制单元SS9型电力机车控制电路采用了逻辑控制单元（Logical Control Unit—简称LCU），实现无触点控制以提高机车电气控制线路的可靠性。
LCU利用现代电力电子技术和微计算机技术构成无触点控制电路取代机车上原有的时间继电器、中间继电器等低压电器和大量的迂回线路，具有控制方式灵活、编程方便、布线直观、检修条理清晰等特点，同时采用无触点输出控制方式解决了原有系统在强振环境下的不可靠问题。
LCU逻辑控制装置采用双路冗余设计，并配置手动万能转换开关，当装置一路出现故障时，可人为切换至另一路工作。
从而提高了机车整个控制系统的可靠性。
LCU逻辑控制装置内部逻辑梯形图见附图所示。
目前SS9型电力机车共装备了2种逻辑控制单元。
一种是长沙瑞纬公司生产的SS9LCU，一种是深圳通业公司生产的TYLCU，两种LCU配置情况如表3.6－1所示：表3.6－1 LCU机车配置情况由于两种逻辑控制单元硬件、软件均不相同，下面分别介绍：一、SS9LCU逻辑控制单元㈠、概述SS9LCU逻辑控制单元相当于可编程控制器（PLC）。
它在电力机车上的作用主要就是取代传统的继电器有触点控制电路。
1．SS9LCU逻辑控制单元与一般工业PLC比较逻辑控制单元与PLC的作用相同，但一般工业用PLC直接用于电力机车主要存在以下几个问题：（1）机车电子装置必须符合TB/T 1394 《机车动车电子装置》的要求。
而一般的PLC 很难满足这一标准的要求。
简单地说，一般PLC无法适应机车的工作环境。
也无法满足机车控制系统的技术要求。
（2）根据IEC标准，一般PLC工作电压为DC 24V或AC 220V，直流输出点的负载能力较低。
而电力机车控制电压为DC 110V，且负载电流比较大。
SS9LCU电力机车逻辑控制单元符合TB/T 1394 《机车动车电子装置》的要求。
结构组成符合高速列车硬件规范。
其内部核心是单片机。
主要由主机板、电源、输入板、输出板等所组成。
单边带调制器偏置控制器（MBC-SSB）说明书
Specifications
Parameters Optical Performance Detector Input Power1 (dBm) Optical Wavelength (nm) Electrical Performance Bias Voltage (V) Null Mode Extinction Ratio2 (dB) Locking Slope Locking Mode Pilot Tone Modulation Depth (NULL) (%)
controller • User adjustable pilot tone amplitude • Locking points around null, quad can be fine-tuned • Calibration off mode for quick system setup in
Pilot Tone Frequency (QUAD) (Hz)
Power Supplies
Min.
Typ.
Max.
-25
-10
1000–1650
-12
12
25
40
Positive or Negative
Null, Quad
Adjustable
500, 1000
Parameters DC Positive Power Voltage (V) DC Negative Power Voltage (V) DC Positive Power Current (mA) DC Negative Power Current (mA) General Operating Temperature (°C) Storage Temperature (°C) Dimension (inch) Weight (lb)
地铁车辆LCU逻辑控制技术的应用研究
同时，每 个 L C U 下部需要提供35 m m 的散热空间，因此一 台 L C U 需 要 168 m m 的高度空间，即占用相同空间的继电器数
量约为一排，刚 好 1 个(含上下接线空间）。
105
技术研发
TECHNOLOGY AND MARKET V o l.24,N o.6,2017
图 2 深 圳 5 号线列车拓扑
2 1 万元。
万元。
系 统 稳 定 性 相 对 高 ，寿命 稳 定 性 较 差 ，约 3 〜4 年
维护
周期约为10年。
需更换。
需按照电路逻辑图进行软
设计
不需编制软件。
件编写。
故障 具有智能故障诊断能力。 不具有故障诊断能力。 诊断
5 可靠性分析 以已装车应用多年的深圳地铁五号线为例，深 圳 5 号线列
2
5 号 线 整 列 L C U 系统
冗余失效率 2.51 E + 0 0 5.02E +00 2.01E +01
图 3 5 号 线 L C U 失效率
冗 余 MTBF (h ) 397 865.5231 199 068.333 49 750.131 04
即 深 圳 5 号 线 整 车 采 用 L C U 时 L C U 系 统 M T B F 值为: 49 750.131 04 h 。如图 4 所示。

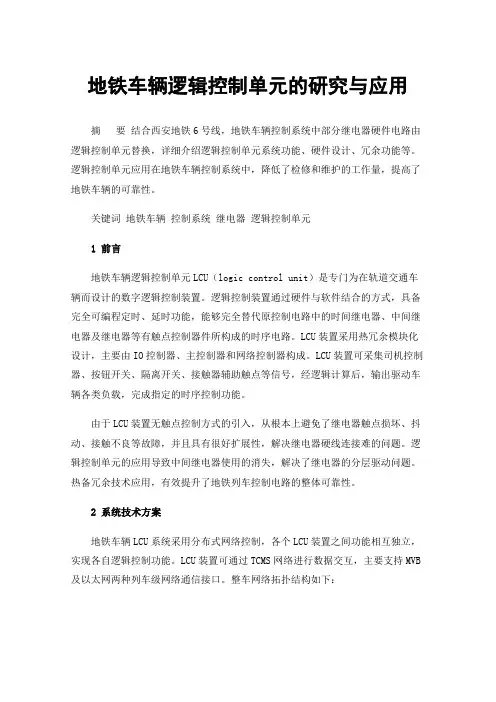

地铁车辆逻辑控制单元的研究与应用
