橡胶物理性能试验报告

ASTM D471橡胶性能的标准试验方法-液体影响(中文版)

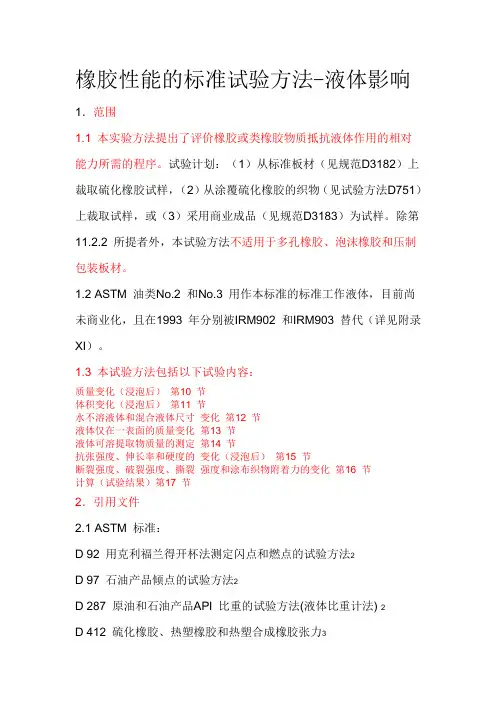

橡胶性能的标准试验方法-液体影响1．范围1.1 本实验方法提出了评价橡胶或类橡胶物质抵抗液体作用的相对能力所需的程序。

试验计划：（1）从标准板材（见规范D3182）上裁取硫化橡胶试样，（2）从涂覆硫化橡胶的织物（见试验方法D751）上裁取试样，或（3）采用商业成品（见规范D3183）为试样。

除第11.2.2 所提者外，本试验方法不适用于多孔橡胶、泡沫橡胶和压制包装板材。

1.2 ASTM 油类No.2 和No.3 用作本标准的标准工作液体，目前尚未商业化，且在1993 年分别被IRM902 和IRM903 替代（详见附录XI）。

1.3 本试验方法包括以下试验内容：质量变化（浸泡后）第10 节体积变化（浸泡后）第11 节水不溶液体和混合液体尺寸变化第12 节液体仅在一表面的质量变化第13 节液体可溶提取物质量的测定第14 节抗张强度、伸长率和硬度的变化（浸泡后）第15 节断裂强度、破裂强度、撕裂强度和涂布织物附着力的变化第16 节计算（试验结果）第17 节2．引用文件2.1 ASTM 标准：D 92 用克利福兰得开杯法测定闪点和燃点的试验方法2D 97 石油产品倾点的试验方法2D 287 原油和石油产品API 比重的试验方法(液体比重计法) 2D 412 硫化橡胶、热塑橡胶和热塑合成橡胶张力3D 445 透明和不透明液体运动粘度的试验方法2D 611 石油产品和烃类溶剂苯胺点和混合苯胺点的试验方法2D 751 涂层布试验方法4D 975 柴油规格D1217 用宾汉比重瓶法测定液体密度和相对密度(比重)的试验方法2 D 1415 橡胶特性--国际硬度的试验方法3D 1500 石油产品ASTM 颜色的试验方法(ASTM 比色度) 2D 1747 石油产品ASTM 颜色的试验方法(ASTM 比色度) 2D 2008 石油产品紫外线吸收度和吸收系数的试验方法2D 2140 石油制绝缘油的碳类成份的测试方法5D 2240 用硬度计测定橡胶硬度的试验方法3D 2699 研究法测定发动机燃料抗震性的试验方法6D 3182 混炼标准化合物及制备标准硫化橡胶试片用橡胶材料、设备及工序规程3D 3183 用橡胶制品制备试验用橡胶试片的规程3D 4483 橡胶和炭黑制造业用试验方法标准精确性的评定规程7D 4485 发动机油功能规范3D 4678 橡胶参考材料的制备、测试、验收、制定文档和使用规程3D 5900 工业标准物质(IRM)的物理及化学性能规格8E 145 重力传送和强制通风炉规格82.2 SAE 标准：J 300 发动机油粘度分类3.试验方法的摘要3.1 本实验方法提供了把测试样品暴露在液体之下所受影响的程序, 经过一定条件的温度和时间。

橡胶性能测试说明

10/10/2011
• 如果在同一试样上测定几种拉伸应力应变性能时，则每种试验数据可视为独立得到的，试验结果按规定分别予以计算。在所有情况下，应报告每一性能的中位数。拉伸强度保留三位有效数字，扯断伸长率取整（%）。
GB/T 528-2009 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定
10/10/2011
GB/T 1232.1-2000 未硫化橡胶用圆盘剪切粘度计进行测定第1部分：门尼粘度的测定
10/10/2011
硬度（度）
标尺选定： D标尺值＜20时，选用A标尺， A标尺值＜20时，选用AO标尺， A标尺值＞90时，选用D标尺，薄样品（厚度小于6mm）时，选用AM标尺。厚度：使用邵氏A、D、AO型硬度计时，试样厚度至少6mm，而邵氏AM型硬度计至少1.5mm。对于试样厚度小于6mm或者1.5mm，可用不多于三个同样胶片叠加而成，但叠加而成的试样与单个试样所得结果不一定相同。
一些橡胶性能试验标准解读
贺存哲 2011.09.30
10/10/2011
门尼粘度
50ML(1+4)100℃
黏度，以门尼值为单位大转子预热时间，1min 转动时间，4min 试验温度
（2）测定值精确到0.5个门尼值，试验结果取整数位。
10/10/2011
• （3）用不少于两个试验结果的算术平均值表示样品的门尼值。两个试验结果的差值不得大于2个门尼值，否则应重复试验。
10/10/2011
• 试验结果用Shore A，Shore D，Shore AO， Shore AM单位表示。以邵氏A型硬度计为例：
硬度计符号
A 45
硬度值
/3
3S内读数
GB/T 531.1-2008 硫化橡胶或者热塑性橡胶压人硬度试验方法第一部分：邵氏硬度计法（邵尔硬度）

橡胶材料性能检验报告

GB/T 7762-2003
40℃×24h，臭氧 -8 浓度为 50×10 体积分数，相对湿度 ≤65%，预伸长 5%
试样长 25±0.5mm,宽 6
无龟裂
脆性温度
GB/T 1682-1994
±0.5mm,厚 2±0.2mm， ≤-50℃ 3 个，每个冲击一次
直角形试样，夹持器以 500±50mm/min 移动速度拉伸
无割口直角撕裂强度
电子万能试验机
GB/T 529-1999 GB/T 7759-1996 GB/T 11211-2009
≥26kN/m
WDW-2
压缩夹具电子万能试验机
恒定压缩永久变形与金属的粘合强度
φ29×12.5mm 试样 70℃×24h
φ35-40×3mm 试样，夹持器以 25±5mm/min 移动速度拉伸
A 型邵氏硬度计
电子万能试验机
检验依据
GB/T 531-2008
检验条件
试样厚度至少 6mm 测试点距任一边缘至少 12mm 标准哑铃状试样标准哑铃状试样
（70℃×72h 老化试验后放置 16 小时以上）（70℃×72h 老化试验后
技术要求
检验结果
单项结论
备注
60±5 °sha ≥15MPa ≥250%
株洲飞马橡胶实业有限公司

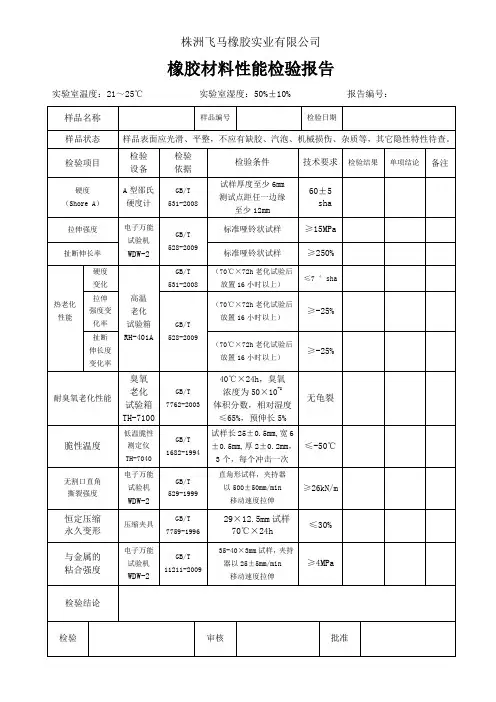

橡胶材料性能检验报告
实验室温度：21～25℃ 样品名称
样品状态检验项目
硬度（Shore A）拉伸强度扯断伸长率硬度变化热老化性能拉伸强度变化率扯断伸长度变化率
实验室湿度：50%±10%
样品编号检验日期
报告编号：
样品表面应光滑、平整，不应有缺胶、汽泡、机械损伤、杂质等，其它隐性特性待查。检验设备

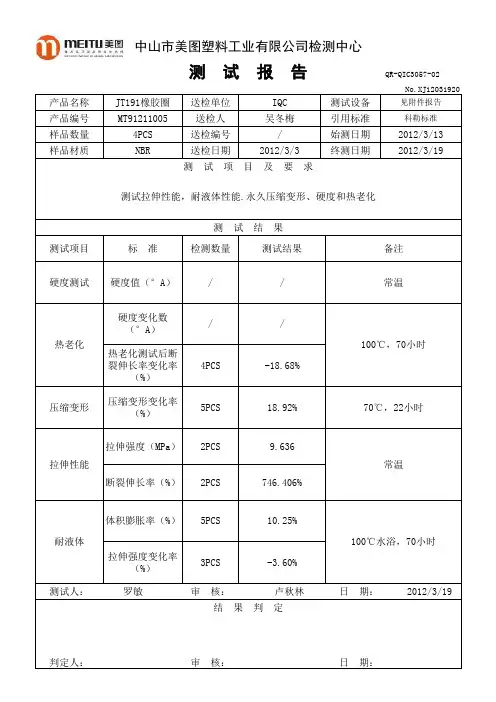

橡胶圈物性测试报告-模板

判定人：
审核：
日期：
产品名称产品编号样品数量样品材质
中山市美图塑料工业有限公司检测中心
测试报告
JT191橡胶圈 MT91211005
5PCS NBR
送检单位送检人送检编号送检日期
IQC 吴冬梅
/ 2012/3/3
测试项目及要求
测试设备引用标准始测日期终测日期
QR-QIC3057-02 No.XJ12031920 恒温水箱科勒标准
老化箱，拉力试验机科勒标准
2012/3/13 2012/3/19
拉伸性能测试
测试结果
项目编号拉力强度（MPa）
平均（MPa）
1
10.327
2
测试前拉伸性能
3
4
8.945
9.636
5
1
9.391
100℃，70H 2 热空气老化 3 后拉伸性能 4
9.747
9.569
5
1
9.227
100℃水浴 2
见附件报告科勒标准
2012/3/13 2012/3/19
测试拉伸性能，耐液体性能.永久压缩变形、硬度和热老化
标准
测试结果
检测数量
测试结果
备注
硬度测试硬度值（°A）
/
/
常温
热老化压缩变形
硬度变化数（°A）
热老化测试后断裂伸长率变化率
（%）
压缩变形变化率（%）
/ 4PCS 5PCS
拉伸性能
拉伸强度（MPa）断裂伸长率（%）
判定人：
审核：
日期：
产品名称产品编号样品数量样品材质
中山市美图塑料工业有限公司检测中心

橡胶剪切测定实验报告(3篇)

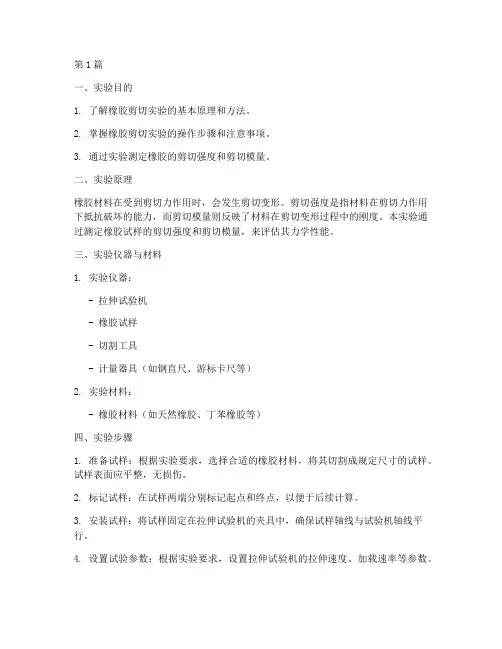

第1篇一、实验目的1. 了解橡胶剪切实验的基本原理和方法。

2. 掌握橡胶剪切实验的操作步骤和注意事项。

3. 通过实验测定橡胶的剪切强度和剪切模量。

二、实验原理橡胶材料在受到剪切力作用时，会发生剪切变形。

剪切强度是指材料在剪切力作用下抵抗破坏的能力，而剪切模量则反映了材料在剪切变形过程中的刚度。

本实验通过测定橡胶试样的剪切强度和剪切模量，来评估其力学性能。

三、实验仪器与材料1. 实验仪器：- 拉伸试验机- 橡胶试样- 切割工具- 计量器具（如钢直尺、游标卡尺等）2. 实验材料：- 橡胶材料（如天然橡胶、丁苯橡胶等）四、实验步骤1. 准备试样：根据实验要求，选择合适的橡胶材料，将其切割成规定尺寸的试样。

试样表面应平整，无损伤。

2. 标记试样：在试样两端分别标记起点和终点，以便于后续计算。

3. 安装试样：将试样固定在拉伸试验机的夹具中，确保试样轴线与试验机轴线平行。

4. 设置试验参数：根据实验要求，设置拉伸试验机的拉伸速度、加载速率等参数。

5. 进行试验：启动拉伸试验机，以设定的拉伸速度对试样施加剪切力，直至试样破坏。

6. 记录数据：在试验过程中，记录试样破坏时的最大载荷、试样长度变化、剪切变形量等数据。

7. 数据处理：根据实验数据，计算橡胶的剪切强度和剪切模量。

五、实验结果与分析1. 橡胶剪切强度：根据实验数据，计算橡胶的剪切强度，公式如下：剪切强度 = 最大载荷 / 试样剪切面积其中，试样剪切面积 = 试样厚度× 试样宽度。

2. 橡胶剪切模量：根据实验数据，计算橡胶的剪切模量，公式如下：剪切模量 = (最大载荷× 试样剪切面积) / (试样长度变化× 试样剪切面积)六、实验结论通过本次实验，我们成功测定了橡胶的剪切强度和剪切模量。

实验结果表明，橡胶材料的剪切强度和剪切模量与其材料类型、厚度、宽度等因素有关。

在实际应用中，可根据橡胶材料的剪切性能选择合适的材料，以满足工程需求。

北京化工大学橡胶实验报告

北京化工大学高分子材料科学与工程专业橡胶课程设计实验及说明书学生姓名学号实验同组人实验时间09/12/29-10/1/08配方指导老师炼胶指导老师目录一、一、实验部分 (3)（1实验1 橡胶的混炼 (3)（2实验2 橡胶的塑炼 (4)（3）实验3 硫化特性实验 (5)（4）实验4 门尼粘度实验 (6)（5）实验5硫化工艺实验 (7)（6）实验6拉伸性能测试 (8)（7）实验7撕裂强度测试 (11)（8）实验8回弹性能测试 (12)（9）实验9硬度测定 (13)（10）实验10密度测定 (14)（11）实验11热空气老化实验 (15)二、二、实验总结……………………………………………………（17）三、三、试验配方及设计说明…………………………………………（18）实验1：橡胶的塑炼一、【实验目的】塑炼实验的目的：在橡胶加工过程中，生胶的可塑性是有一定要求的，有些生胶很硬，可塑性很差，不能满足加工要求。

为了满足加工要求，必须进行塑炼，以提高可塑度，使配合剂易于混入，便于压延，压出，经过塑炼的生胶混炼时与活性填充剂，硫化促进剂等发生化学反应，对硫化速度和凝胶生成量也产生一定影响，另外，胶经过塑炼，质地均一，对硫化胶的物理机械性能也有所改善，所以塑炼是橡胶加工的基础工艺之一。

二、【实验原理】塑炼机理：低温塑炼即机械塑炼，生胶在开放式炼胶机的辊筒上，直接受到机械力的反复作用，庞大的橡胶分子在剪切力的作用下，沿着流动方向伸展，使橡胶分子链上产生局部应力集中，致使分子链断裂，断裂的分子链形成了活性游离基，活性游离基与周围的氧或其他游离基接受体结合而稳定，形成了较短的分子，所以可塑度也就增加了。

即 R－R→2R● R●+O2→R OO●机械塑炼中，生胶随温度降低而粘度增大，剪切力大，分子断裂作用增强，可塑增加较快，所以一般低辊温下塑炼。

三、【实验结果】经过塑炼，胶料的可塑度提高，改善了加工性能，为下一步的加入小药，炭黑，硫磺等配合剂打下了基础。

橡胶材料拉伸试验报告

橡胶材料拉伸实验报告北京理工大学橡胶材料拉伸实验报告一、实验目的1.进一步熟悉电子万能实验机操作以及拉伸实验的基本操作过程；2.通过橡胶材料的拉伸实验，理解高分子材料拉伸时的力学性能，观察橡胶拉伸时的变形特点，测定橡胶材料的弹性模量E，强度极限σ，伸长率δ和截面收缩率Ψb二、实验设备1.WDW3050型50kN电子万能实验机；2.游标卡尺；3.橡胶材料试件一件。

三、实验原理拉伸橡胶试件时，实验机可自动绘出橡胶的拉伸应力-应变曲线。

图中曲线的最初阶段会呈曲线，这是由于试样头部在夹具内有滑动及实验机存在间隙等原因造成的。

分析时应将图中的直线段延长与横坐标相交于O点，作为其坐标原点。

橡胶的拉伸只有弹性阶段。

拉伸曲线可以直观而又比较准确地反映出橡胶拉伸时的变形特征及受力和变形间的关系。

橡胶拉伸时，基本满足胡克定律，在应力-应变曲线上大致为一段直线，因此可以用这一段直线的斜率tanα来表示弹性模量E。

为了更准确地计算出弹性模量的值，可以用Matlab对比例极限内的数据进行直线拟合，得到拟合直线的斜率，即为弹性模量的值。

四、实验过程1.用游标卡尺测量橡胶试件实验段的宽度h和厚度b，并标注一个20 mm的标距，并做记录；2.打开实验机主机及计算机等实验设备，安装试件；3.打开计算机上的实验软件，进入实验程序界面，选择联机，进行式样录入和参数设置，输入相关数据并保存；4.再认真检查试件安装等实验准备工作，并对实验程序界面上的负荷、轴向变形和位移进行清零，确保没有失误；、5.点击程序界面上的实验开始按钮，开始实验；6.试件被拉断后，根据实验程序界面的提示，测量相关数据并输入，点击实验结束；7.从实验程序的数据管理选项中，调出相关实验数据，以备之后处理数据使用。

五、实验注意事项1.在实验开始前，必须检查横梁移动速度设定，严禁设定高速度进行实验。

在实验进行中禁止在▲、▼方向键之间直接切换，需要改变方向时，应先按停止键；2.安装试件时，要注意不能把试件直接放在下侧夹口处，而是应该用手将试件提起， . . . .橡胶材料拉伸实验报告观察夹口下降的高度是否合适，之后再将试件夹紧、固定；3.横梁速度v=10m/s，最大载荷为500N，最大位移400mm；4.实验过程中不能点“停止”，而是“实验结束”，否则将不能保存已经产生的数据；5.安装试件时横梁的速度要调整好，不能太快，试件安装完成后，要确认横梁是否停止运动，以免造成事故。

6-卡箍橡胶密封圈选型设计报告及力学性能试验报告

灌浆卡箍力学实验及分析研究系列报告（六）：卡箍橡胶密封圈设计报告及力学性能试验报告哈尔滨工程大学黑龙江省重点实验室水下作业技术与装备实验室王茁孙立波目录卡箍橡胶密封圈选型设计报告及力学性能试验报告 (1)0、引言 (1)1、密封圈材料分析及选择 (1)1.1、密封圈材料的性能分析 (1)1.2、密封圈材料的选择 (4)2、O型密封圈的分析 (5)2.1、灌浆卡箍中O型密封圈有限元分析计算模型 (5)2.1.1、橡胶材料有限元分析及本构模型 (6)2.1.2、O型密封圈有限元分析模型 (6)2.2、O型密封圈失效模式与失效判据 (7)2.2.1、最大应力 (7)2.2.2、最大接触应力 (7)2.2.3、剪应力 (7)2.3、计算结果与数据分析 (8)2.3.1、预紧状态时108mm ×2mm规格O型密封圈变形及 Von Mises 应力分布 (8)2.3.2、不同水压时O型密封圈变形及 Von Mises 应力分布 (9)2.3.3、预紧状态时108mm × 2.6mm规格O型密封圈变形及 Von Mises 应力分布 (11)2.3.4、不同水压时O型密封圈变形及 Von Mises 应力分布 (12)2.3.5、不同压缩率时O型密封圈最大 Von Mises 应力、最大接触压力与水压的关系 (14)2.4、结论 (14)3、卡箍密封实验分析及密封圈的选择 (15)3.1、卡箍密封实验 (15)3.1.1、实验目的 (15)3.1.2、实验装置 (15)3.1.3、实验步骤 (15)3.1.4、小的直管卡箍密封实验结果分析 (16)3.1.5、小的K管卡箍密封试验结果分析 (17)3.1.6、小的直管径向加填料密封的实验结果分析 (18)3.1.7、液压伸缩式直管卡箍和大的K管卡箍的密封实验结果分析 (20)3.2、密封圈的选择 (24)4、密封圈的力学性能实验 (24)4.1、实验目的 (24)4.2、实验装备 (24)4.3、实验结果 (25)4.4、卡箍橡胶密封圈的选型及卡箍沟槽尺寸 (27)5、总结 (28)卡箍橡胶密封圈选型设计报告及力学性能试验报告0、引言随着人类对海洋资源不断地开拓利用，应用于水下的设备也越来越多样化。

ASTM D471橡胶性能的标准试验方法-液体影响(中文版)

橡胶性能的标准试验方法-液体影响1．范围1.1 本实验方法提出了评价橡胶或类橡胶物质抵抗液体作用的相对能力所需的程序。

试验计划：（1）从标准板材（见规范D3182）上裁取硫化橡胶试样，（2）从涂覆硫化橡胶的织物（见试验方法D751）上裁取试样，或（3）采用商业成品（见规范D3183）为试样。

除第11.2.2 所提者外，本试验方法不适用于多孔橡胶、泡沫橡胶和压制包装板材。

1.2 ASTM 油类No.2 和No.3 用作本标准的标准工作液体，目前尚未商业化，且在1993 年分别被IRM902 和IRM903 替代（详见附录XI）。

1.3 本试验方法包括以下试验内容：质量变化（浸泡后）第10 节体积变化（浸泡后）第11 节水不溶液体和混合液体尺寸变化第12 节液体仅在一表面的质量变化第13 节液体可溶提取物质量的测定第14 节抗张强度、伸长率和硬度的变化（浸泡后）第15 节断裂强度、破裂强度、撕裂强度和涂布织物附着力的变化第16 节计算（试验结果）第17 节2．引用文件2.1 ASTM 标准：D 92 用克利福兰得开杯法测定闪点和燃点的试验方法2D 97 石油产品倾点的试验方法2D 287 原油和石油产品API 比重的试验方法(液体比重计法) 2D 412 硫化橡胶、热塑橡胶和热塑合成橡胶张力3D 445 透明和不透明液体运动粘度的试验方法2D 611 石油产品和烃类溶剂苯胺点和混合苯胺点的试验方法2D 751 涂层布试验方法4D 975 柴油规格D1217 用宾汉比重瓶法测定液体密度和相对密度(比重)的试验方法2 D 1415 橡胶特性--国际硬度的试验方法3D 1500 石油产品ASTM 颜色的试验方法(ASTM 比色度) 2D 1747 石油产品ASTM 颜色的试验方法(ASTM 比色度) 2D 2008 石油产品紫外线吸收度和吸收系数的试验方法2D 2140 石油制绝缘油的碳类成份的测试方法5D 2240 用硬度计测定橡胶硬度的试验方法3D 2699 研究法测定发动机燃料抗震性的试验方法6D 3182 混炼标准化合物及制备标准硫化橡胶试片用橡胶材料、设备及工序规程3D 3183 用橡胶制品制备试验用橡胶试片的规程3D 4483 橡胶和炭黑制造业用试验方法标准精确性的评定规程7D 4485 发动机油功能规范3D 4678 橡胶参考材料的制备、测试、验收、制定文档和使用规程3D 5900 工业标准物质(IRM)的物理及化学性能规格8E 145 重力传送和强制通风炉规格82.2 SAE 标准：J 300 发动机油粘度分类3.试验方法的摘要3.1 本实验方法提供了把测试样品暴露在液体之下所受影响的程序, 经过一定条件的温度和时间。

橡胶检验报告模板

来样
本厂
/
1组
委托日期 2012 年 7 月 9 日
检验项目胶料基本性能测试
检验依据综合判定原则
试验方法标准 GB/T 528， 531，1682，1683、3512
检验日期 2012 年 7 月 9～13 日
检验结论
（盖章）
编制日期
审核日期
批准日期
检验报告
报告编号：TYHT-ZLJL-348/2012 共 2 页，第 2 页
检验结果汇总
序号
检验项目名称及单位
技术要求检验结果单项判定 Nhomakorabea1 邵尔 A 硬度，度
50±5
51
/
2 拉伸强度，MPa
≥9
10.6
/
3 拉断伸长率，%
≥300
351
/
4 永久变形%
≤10
5
/
5 脆性温度，℃
-55
合格
/
热空气老化后（90℃×96h）伸
6
≥-30
-12
/
长
7 恒压变形（70℃×24h）30%
≤40
27
/
以下空白
报告编号：TYHT-ZLJL-348/2012
检验报告
试样名称： XX 受检单位：检验类别：本厂
XXXX 股份有限公司
试样名称型号规格等级任务来源受检单位名称制造单位名称委托样品数量
检验
XX 试片
/
报告
报告编号：TYHT-ZLJL-348/2012 共 2 页，第 1 页
检验类别 /
