第一章 反应釜釜体与传热装置搅拌设备常被称作搅拌釜（或搅拌槽），当搅拌设备用作反应器时，又被称为搅拌釜式反应器，有时简称反应釜。
釜体的结构型式通常是立式圆筒形，其高径比值主要依据操作容器的装液高径比以及装料系数大小而定。
传热方式有两种：夹套式壁外传热结构和釜体内部蛇管联合使用。
根据工艺需要，釜体上还需要安装各种工艺接管。
所以，反应釜釜体和传热装置设计的主要内容包括釜体的结构和部分尺寸、传热形式和结构、各种工艺接管的安设等。
1.1反应釜釜体1.1.1确定反应釜釜体的直径和高度在已知搅拌器的操作容积后，首先要选择筒体适宜的长径比（H/D i ），以确定筒体直接和高度。
选择筒体长径比主要考虑一下两方面因素：① 长径比对搅拌功率的影响：在转速不变的情况下，P ∝D 5(其中D ：搅拌器直径；P ：搅拌功率），P 随釜体直径的增大而增大很多，减小长径比只能无谓的损耗一些搅拌功率。
一次一般情况下，长径比应该大一点。
② 长径比对传热的影响：当容积一定时H/D i 越高越有利于传热。
长径比的确定通常采用经验值。
在确定反应釜直径和高度时，还应该根据反应釜操作时所允许的装料程度---装料系数η等予以综合考虑，通常装料系数η可取0.6-0.85.如果物料在反应过程中产生泡沫或沸腾状态，η应取较低值，一般为0.6-0.7；若反应状态平稳，可取0.8-0.85（物料粘度大时可取最大值）。
因此，釜体的容积V 与操作溶积V 0有如下关系：V=V 0/η…………………………………………………………………（1.1） 选取反应釜装料系数η=0.8，由V=V 0/η可得设备容积：V 0=V ×η=1×0.8=0.83m 选取H/D i =1.0，由公式m D H V D ii 08.10.10.14433=⨯⨯==ππ……………………………………（1.2）将计算结果圆整至公称直径标准系列，选取筒体直径D i =1000mm ，查《化工设备机械基础》表8-27，DN=1000mm 时的标准封头曲面高度h=250mm ，直边高度h 2=25mm ，封头容积V h =0.1513m ，由手册查得每一米高的筒体容积为3195.0m V =。
搅拌釜设计说明书
1 反应釜的设计参数及要求2 夹套反应釜设计2.1反应釜的罐体和夹套的设计2.1.1罐体和夹套的结构设计罐体一般是立式圆筒形容器，有顶盖、筒体和罐底，通过支座安装在基础或 平台上。
根据反应釜的设计参数及要求可知， 罐体采用立式圆筒形结构，上、下封头 均采用标准椭圆形封头。
下封头与筒体焊接，上封头与筒体采用法兰连接。
夹套 采用焊接式整体结构形式。
2.1.2筒体的几何尺寸计算查资料选取该反应釜筒体的长径比i=H/ D 1=1.2,则筒体的内径为将计算结果圆整至公称直径标准系列，选取筒体直径 D 1=1100m m 。
此时，由计算得每一米高的筒体容积为V 1m = P D L ? 1 0.950m 3，表面积4F 1m = pD 1 = 3.454m 2，查表得，DN= =1100mm 时的标准椭圆封头曲面高度 h 1 = 275mm ，直边高度= 40mm ，封头容积V 封 = 0.1980m ，表面积 F 封 = 1. 39 810。
筒体高度为筒体高度圆整为H 1 = 1200mmH 1 =V- V 封V1mLL78101m 0. 9 50D 1 @=1.084m于是i = D=1100 = 1.09，复核结果基本符合原定范围 2.1.3夹套几何尺寸计算罐体直径D 1 = 1100mm,则夹套内径为D 2 = D 1 + 100= 1200mm ，符合压力容 器公称直径系列。
取反应釜装填系数为h = 0.80，则 估算夹套高度为选取夹套高度 H 2=950mm ，贝U H 0 = H 1- H 2 = 1200- 950= 250mm ，这样满足筒体法兰螺栓的装拆要求。
夹套的传热面积为2 2F = F 1m H 2 + F 封 = 3.14? 0.950 1.3980= 4.38m 3m2.1.4按内压计算厚度罐体和夹套材料选用Q235-A,,设计温度t 1= 100 C （罐体内）,t 2 = 150 C （夹套内），设计压力p 1= 0.2Mp a （罐体内），P 2= 0.3Mp a （夹套内）。
立式搅拌反应釜设计说明

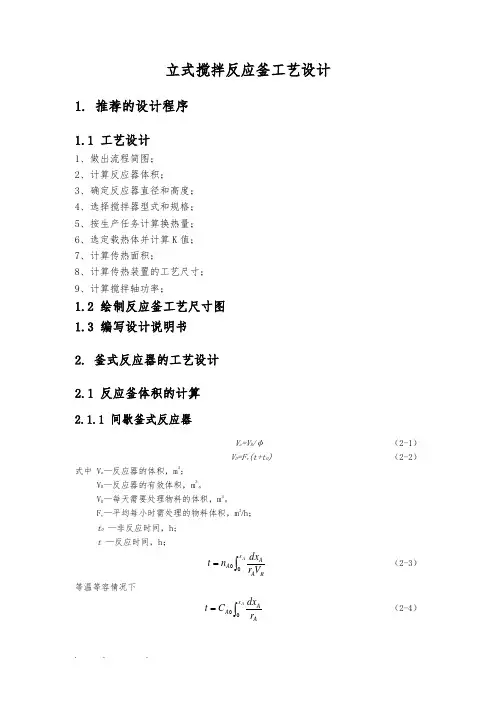

立式搅拌反应釜工艺设计1. 推荐的设计程序1.1 工艺设计1、做出流程简图；2、计算反应器体积；3、确定反应器直径和高度；4、选择搅拌器型式和规格；5、按生产任务计算换热量；6、选定载热体并计算K 值；7、计算传热面积；8、计算传热装置的工艺尺寸； 9、计算搅拌轴功率；1.2 绘制反应釜工艺尺寸图 1.3 编写设计说明书2. 釜式反应器的工艺设计 2.1 反应釜体积的计算2.1.1 间歇釜式反应器V a =V R /φ （2-1） V D =F v (t+t 0) （2-2）式中 V a —反应器的体积，m 3； V R —反应器的有效体积，m 3。
V D —每天需要处理物料的体积，m 3。
F v —平均每小时需处理的物料体积，m 3/h ； t 0 —非反应时间，h ； t —反应时间，h ；⎰=Ax RA AA V r dx n t 0（2-3） 等温等容情况下⎰=Ax AAA r dx C t 00 （2-4）对于零级反应A A x kC t 0=（2-5） 对一级反应Ax k t -=11ln 1 （2-6） 对二级反应 2A →P ；A+B →P （C A0=C B0）()A A A x kC x t -=100（2-7）对二级反应 A+B →P()ABA B x x C C k t ---=11ln 100 （2-8）φ—装料系数，一般为0.4～0.85，具体数值可按下列情况确定： 不带搅拌或搅拌缓慢的反应釜 0.8～0.85； 带搅拌的反应釜 0.7～0.8； 易起泡沫和在沸腾下操作的设备 0.4～0.6。
2.2反应器直径和高度的计算在已知搅拌器的操作容积后，首先要选择罐体适宜的长径比(H/D)，以确定罐体直径和高度。
长径比的确定通常采用经验值，即2-1表2-1 罐体长径比经验表在确定了长径比和装料系数之后，先忽略罐底容积，此时⎪⎪⎭⎫⎝⎛≈≈i i i D H D H D V 3244ππ（2-9） 选择合适的高径比，将上式计算结果圆整成标准直径。
化工容器搅拌反应釜设计说明书
<<化工容器>>课程设计—搅拌反应釜设计:学号:专业:学院:指导老师:年月日目录一设计容概述1. 1 设计要求1. 2 设计步骤1. 3 设计参数二罐体和夹套的结构设计2. 1 几何尺寸2. 2 厚度计算2. 3 最小壁厚2. 4 应力校核三传动部分的部件选取3.1 搅拌器的设计3.2 电机选取3.3 减速器选取3.4 传动轴设计3.5 支撑与密封设计四参考文献一设计容概述（一）设计要求：压力容器的基本要安全性和经济性的统一。
安全是前提，经济是目标，在充分保证安全的前提下，尽可能做到经济。
经济性包括材料的节约，经济的制造过程，经济的安装维修。
搅拌容器常被称为搅拌釜，当作反应器用时，称为搅拌釜式反应器，简称反应釜。
反应釜广泛应用于合成塑料、合成纤维、合成橡胶、农药、化肥等行业。
反应釜由搅拌器、搅拌装置、传动装置、轴封装置及支座、人孔、工艺接管等附件组成。
压力容器的设计，包括设计图样，技术条件，强度计算书，必要时还要包括设计或安装、使用说明书。
若按分析设计标准设计，还应提供应力分析报告。
强度计算书的容至少应包括：设计条件，所用规和标准、材料、腐蚀裕度、计算厚度、名义厚度、计算应力等。
设计图样包括总图和零部件图。
设计条件，应根据设计任务提供的原始数据和工艺要求进行设计，即首先满足工艺设计条件。
设计条件常用设计条件图表示，主要包括简图，设计要求，接管表等容。
简图示意性地画出了容器的主体，主要件的形状，部分结构尺寸，接管位置，支座形式及其它需要表达的容。
（二）设计步骤：1.进行罐体和夹套设计计算；2.搅拌器设计；3.传动系统设计；4.选择轴封；5.选择支座形式并计算；6.手孔校核计算；7.选择接管，管法兰，设备法兰。
（三）设计参数：设计一台夹套传热式配料罐设计参数及要求容器内夹套内工作压力，MPa 0.18 0.25设计压力，MPa 0.2 0.3工作温度，℃100 130设计温度，℃120 150介质染料及有机溶剂冷却水或蒸汽全容积, 3m 1.0 操作容积, 3m0.80 传热面积, 2m 3腐蚀情况微弱推荐材料Q235--A接管表符号公称尺寸DN连接面形式用途A 25 蒸汽入口B 25 加料口C 80 视镜D 65 温度计管口E 25 压缩空气入口F 40 放料口G 25 冷凝水出口H 100 手孔二、罐体和夹套的结构设计(一) 几何尺寸1-1全容积 V=1.0m 3 1-2 操作容积V 1=0.80 m 3 1-3 传热面积 F=3m 2 1-4 釜体形式：圆筒形 1-5 封头形式：椭圆形 1-6 长径比 i= H 1/ D 1=1.61-7 初算筒体径 1D ≈ 带入计算得：1D ≈0.9267m 1-8 圆整筒体径 1D =1000mm1-9 1米高的容积1m V 按附表D-1选取 1m V =0.785 m 3 1-10 釜体封头容积1V 封 按附表D-2选取 1V 封=0.1505 m 3 1-11 釜体高度1H =(V-1V 封)/ 1m V =1.08m 1-12圆整釜体高度1H =1100mm1-13 实际容积V=1m V *1H +1V 封=0.636*1.43m +0.11133m =1.0143m 1-14 夹套筒体径2D 按表4-3选取得：2D =1D +100=1100mm 1-15 装料系数η=V 操/V=0.8 1-16操作容积V 操=0.83m1-17 夹套筒体高度2H ≥(ηV-1V 封)/1m V =0.827 1-18 圆整夹套筒体高度2H =900mm1-19 罐体封头表面积1F 封 按附表D-2选取 F 1封=1.16252m 1-20 一米高筒体表面积 1m F 按附表D-1选取 F 1m =3.142m1-21 实总传热面积 按式4-5校核 F=F 1m *H 2+F 1封=3.14*0.9+1.1625=3.6252m >32m 。
搅拌反应釜计算设计说明书
搅拌反应釜计算设计说明书工燈大普课程设计设计题目搅拌式反应釜设计学生姓名学号专业班级过程装备与控制工程指导教师“过程装备课程设计”任务书设计者姓名：班级：学号：指导老师：日期：1•设计内容设计一台夹套传热式带搅拌的反应釜2•设计参数和技术特性指标3•设计要求（1）进行罐体和夹套设计计算；（ 2）选择接管、管法兰、设备法兰；（3）进行搅拌传动系统设计；（4）设计机架结构；（5） 设计凸缘及选择轴封形式；（ 6）绘制配料反应釜的总装配图；（7）绘制皮带轮和传动轴的零件图1罐体和夹套的设计1.1确定筒体内径表4-2几种搅拌釜的长径比i 值设计参数及要求容器内夹套内工作压力， MPa设计压力， MPa工作温度，C设计温度，Cv 100v 150介质 有机溶剂蒸汽全容积，m 3操作容积，m 3传热面积，m 2 > 3 腐蚀情况 微弱 推存材料 Q345R 搅拌器型式 推进式 搅拌轴转速 250 r/min 轴功率3 kW接管表符 号 公称尺 寸DN 连接面 形式 用途 A 25 PL/RF 蒸汽入口 B 65PL/RF 加料口 C 1,2 100视镜 D 25 PL/RF 温度计管口 E 25 PL/RF 压缩空气入口F40 PL/RF 放料口 G25PL/RF冷凝水出口当反应釜容积V小时，为使筒体内径不致太小，以便在顶盖上布置接管和传动装置，一般i取小值，此次设计取i= 1.1 o 一般由工艺条件给定容积V、筒体内径D i按式4-1估算：得D=1084mm.式中V——工艺条件给定的容积，m3;i长径比，i也（按照物料类型选取，见表4-2）D i由附表4-1能够圆整D i = 1100，一米高的容积乂米=0.95m31.2确定封头尺寸椭圆封头选取标准件，其形式选取《化工设备机械基础课程设计指导书》图4-3，它的内径与筒体内径相同，釜体椭圆封头的容积由附表4-2 V M = 0.198m3，（直边高度取50mm ）。
机械式搅拌反应釜设计说明书教材
前言 (4)1反应釜的设计参数及要求 (5)1.1设计任务书 (5)1.2设计方案的分析和拟定 (6)2夹套反应釜设计 (6)2.1反应釜的罐体和夹套的设计 (6)2.2夹套反应釜的强度计算 (9)3反应釜的搅拌装置 (12)3.1选择搅拌器 (12)3.2搅拌轴的设计 (12)3.3搅拌轴强度校核 (13)3.4搅拌抽临界转速校核计算 (14)4 V带轮设计计算 (15)5反应釜其他附件 (16)5.1设备法兰 (16)5.2支座 (16)5.3手孔和人孔 (17)5.4设备接口 (17)5.5视镜 (17)6设计小结 (18)参考文献 (19)前言反应釜的广义理解即有物理或化学反应的不锈钢容器，通过对容器的结构设讣与参数配置，实现工艺要求的加热、蒸发、冷却及低高速的混配功能。
随之反应过程中的压力要求对容器的设计要求也不尽相同。
生产必须严格按照相应的标准加工、检测并试运行。
不锈钢反应釜根据不同的生产工艺、操作条件等不尽相同，反应釜的设计结构及参数不同，即反应釜的结构样式不同，属于非标的容器设备。
反应釜材质一般有碳镭钢、不锈钢、诰、银基（哈氏、蒙乃尔）合金及其它复合材料。
反应釜可采用SUS304. SUS316L等不锈钢材料制造。
搅拌器有锚式、框式、桨式、涡轮式，刮板式，组合式，转动机构可釆用摆线针轮减速机、无级变速减速机或变频调速等，可满足各种物料的特殊反应要求。
密封装置可釆用机械密封、填料密封等密封结构。
加热、冷却可采用夹套、半管、盘管、米勒板等结构，加热方式有蒸汽、电加热、导热油，以满足耐酸、耐高温、耐磨损、抗腐蚀等不同工作环境的工艺需要。
可根据用户工艺要求进行设计、制造。
反应釜广泛应用于石油、化工、橡胶、农药、染料、医药、食品等生产型用户和各种科研实验项目的研究，用来完成水解、中和、结晶、蒸懈、蒸发、储存、氢化、绘化、聚合、缩合、加热混配、恒温反应等工艺过程的容器。
1反应釜的设计参数及要求1.1设计任务书简图设计参数及要求容器内夹套内工作压力，MPa 0.25 0.35设计压力,MPa工作温度，°C设计温度，。
