闭式冷却塔图纸及原理
《闭式冷却塔》课件
03
检测冷却水进出口温度，确保达到设计要求。
调试流程
01
步骤四：控制系统调试
02
按照控制要求，设定温度、湿度等参数。
03 检查控制回路是否正常，确保设备按设定要求运 行。
调试流程
步骤五：整体调试 对整个系统进行综合调试，确保各部分运行正常。
对发现的问题进行整改，优化系统性能。
验收标准
标准一：外观检查 塔体外观无明显损伤，颜色均匀。 各部件连接牢固，无明显松动现象。
《闭式冷却塔》PPT课件
• 闭式冷却塔简介 • 闭式冷却塔的组成与结构 • 闭式冷却塔的性能与参数 • 闭式冷却塔的选型与设计 • 闭式冷却塔的安装与调试 • 闭式冷却塔的运行与维护
01
闭式冷却塔简介
定义与特点
定义
闭式冷却塔是一种利用水与空气的热质交换来降低水温的设备。
高效能
能够快速降低水温，满足各种冷却需求。
3
确保电气线路连接正确，安全可靠。
调试流程
01
步骤一：单机试车
02
启动电机，检查电机运行是否正常。
03
检查泵、风机等转动部件是否灵活，无卡滞现象。
调试流程
步骤二：水系统调试 开启进出水阀门，检查水流是否顺畅。 调整水泵出口阀门，使水压达到设计要求。
调试流程
01
步骤三：冷却效果调试
02
根据实际需要，调整风机转速和喷淋水量。
噪音与振动
噪音来源
01
闭式冷却塔运行过程中会产生一定的噪音，主要来源于风机和
水泵的运转。
减振降噪
02
为了减小噪音对周围环境的影响，可以采取多种减振降噪措施
，如增加消音器、优化设备布局等。
闭式冷却塔横流、逆流以及开式冷却塔的工作原理
FBN系列—闭式冷却塔(逆流)1、工作原理ＦBN逆流式冷却塔得进风形式为底部逆流进风,与下落得喷淋水逆向交替形成饱与湿热空气,热量由顶部风机排出,水分由特殊结构得脱水器挡回集水槽循环使用,内部空间没有预冷散热得填料,余出更多得空间来增加盘管得单位散热面积,结构紧凑,占地小、特别适用于温度较低或温差较小得流体冷却。
FＢN概念:F-风水冷却B—闭式系统 N－逆流式2、组成部分成套设备一般有三大部分组成:主机、辅机、电控箱;主机组成部分:1)ﻩ风机:设计诱风型风筒,符合空气动力学原理,充分利用气体流场均化理论,缩小了涡流区,降低了流阻,使机体内热气能够快速排出机外;２) 收水器:主要作用就是最大限度得挡回排放得水分,设备正常运行时,下面喷淋泵喷到铜管上面大量水分,由于上部比较靠近风机所在位置,为防止一些水分被风机吸出机外,从而需收水器阻挡一番;3) 冷却盘管(冷凝器):一般可采用二种材质:a、采用优质T2紫铜管焊接而成,耐压设计１。
６Mpａ,铜管散热效果相对较好,一般应用在中频炉行业、冷库(食品)、化工等;b、采用优质低碳无缝钢管制成,经过分级与整体三次２。
5Mpａ强压试验,整体在高温溶槽里进行浸锌处理,确保钢管得卓越性能,一般应用在中央空调(螺杆机组)行业。
注:冷却盘管中需冷却得流体可为多种,如纯洁水、淬火液、液压油、液态氨、氟利昂等;4)ﻩ集水槽:主要就是盛放一定量得水源(一般为普通自来水即可),使喷淋装置工作时保证喷淋泵水得循环,使喷淋泵喷到冷却盘管上面得水自然落入集水槽中,从而保证喷淋工序得正常运行。
５) 喷淋头:为使喷到冷却盘管上面得水分均匀流畅,达到最佳散热效果;6) 喷淋水泵:主要功能就是将集水槽中得水,通过管道与喷淋头均匀得喷淋到冷却盘管上面,当大量有喷淋泵喷上去得水自上而下流淌时,从而带走一部分从冷却盘管内传出得热量,达到降温得目得;７)ﻩ进风格栅:防水溅、防灰尘、防阳光直射、进风量大、风阻小、降低了风机能耗、且不会有喷淋水外溅现象,避免阳光照射到水槽内部,有效得保证喷淋水得水质及使用温度,有效防止灰尘及水藻滋生;8) 冷却塔外壳:支撑,机体主要组成部分;采用镀铝锌板制作,就是耐腐蚀、阻热性能最强得板材之一,使用寿命就是普通镀锌板得3—6倍;根据特殊需要,也可采用201、３04或３16不锈钢板制作、辅机组成部分:1)ﻩ不锈钢水箱:主要就是盛放需冷却得循环流体,循环流体为封闭式,但还就是有少量得损耗,液位计自动测量与报警,以便及时补充冷却流体(冷却液);2) 循环水泵:与不锈钢水箱紧密相连,使不锈钢水箱流体通过循环水泵得作用,进入到主机冷却盘管内进行循环,进入到需冷却流体设备,然后由设备出来后再流入不锈钢水箱,从而实现相应流体实现快速循环目得;电控箱部分:1)ﻩ自动数显温度控制系统:此系统可设置上限温度,待从热电阻上测得得实际温度高于所设置得上限温度时,此系统可自动启动下一程序或报警;例如:一设备需要进入得冷却流体温度要求不得高于40℃,所以在温度控制系统上所设定得上限温度为40℃,为降低运行成本,对于冷却设备得两种降温方式(喷淋泵、风机),可只启动一种方式,当热电阻测得得实际温度高于4０℃时,则自动启动令一种方式,这样两种方式同时启动工作,从而使降温效果达到最佳;如这两种方式在都启动得情况下,实际温度仍然高于设定温度,已触发报警装置,则说明下面集水槽中得喷淋水温度亦很高,已达不到其喷淋水带走热量得效果,可将集水槽中得水更换一下即可;2) 喷淋泵自动控制系统;3) 风机自动控制系统;4)ﻩ循环水泵控制系统;5)ﻩ液位自动报警系统;6) 高温自动报警系统;控制电源线得计算方法:直流电流×0。
冷冻机闭式冷却塔
冷冻机闭式冷却塔
闭式冷却塔是一种闭式冷却系统，也称为冷冻机闭式冷却塔。
它通过将冷冻机产生的冷水循环泵送至冷却塔中，利用外部空气将冷水冷却而达到降温的目的。
闭式冷却塔通常由水箱、换热器、循环水泵、冷却风扇等组成。
冷冻机产生的冷水经过循环水泵泵送至水箱，然后通过换热器与外部空气进行热交换，冷却塔上的风扇将热交换后的冷却水再循环泵送至冷冻机，形成闭路循环。
闭式冷却塔相比于开式冷却塔有以下优势：
1. 闭式冷却塔不会因为水的蒸发而减少水量，避免了频繁补充水的需求。
2. 闭式冷却塔能够减少水的污染和水垢的产生，延长设备的使用寿命。
3. 闭式冷却塔的水温更稳定，对冷却设备的工作效果更有利。
4. 闭式冷却塔对环境的影响更小，不会因为水蒸发产生大量水蒸气和水滴。
闭式冷却塔在工业生产、空调系统等领域得到广泛应用，有效提高了设备的冷却效率和节能效果。
简要了解闭式冷却塔
简要了解闭式冷却塔逆流塔工作原理图：横流塔工作原理图：闭式塔工作原理：机械通风闭式冷却塔的冷却原理主要是建立在蒸发冷却技术基础上，其设计源于工业用的蒸发冷却器。
它是利用水泵或其他压力装置产生的压力，使从冷凝器、吸收器或工艺设备等出来的温度较高的水，即冷却水，被输送到冷却塔的冷却盘管中，循环水进入冷却塔，通过在冷却塔中的运动以及与风流体接触而进行热量的交换，进入冷却塔后的回水通过安装在塔内顶部、风道上部的压力旋流式喷嘴装置，形成竖直向下高速运动的喷射小水滴颗粒，完成了增大水滴表面积的任务。
水滴在下降过程中还会遇到上升的空气流，延缓了水粒的下降速度，从而延长了热交换时间。
流体的热量先传给铜管内壁，再由内壁传给铜管外壁，再又外壁传给喷淋水膜，水膜和空气形成饱和湿热蒸汽，热量由风机排入大气，一部分水滴被收水器回收，减少喷淋水损失。
当喷淋水减少到一定量时，由浮球阀自动补水，如此这样循环不断。
此外由于冷却塔去除了填料装置而成为了一个空体塔，使得塔内的阻力减小，在风机的作用下，增大了风速和风量，提高了气水比，从而达到提高降温效果的目的。
逆流塔结构示意图：横流塔结构示意图：1、集水池：集水池底板采用304不锈钢，抗腐蚀强，寿命长；集水池的作用：收集经过换热盘管以后的水，也为储存调节水量而用，达到循环节约用水的目的。
2、百叶窗：材料为304不锈钢；百叶窗的作用：使用风均匀的进入塔内，使喷淋水不外溅。
3、检修门：方便维修。
4、风机：风机为直联轴流风机，风机的作用：利用风机将空气引入塔内，以产生高流速、稳流量的空气，从而提高了冷却效率并保证了冷却效果。
5、收水器：采用高效密集型收水器，材料为国产原生料PVC，具有良好的收水效果，以减少冷却水的循环损失。
6、喷淋系统：材料全部为PVC材料,PVC花篮式喷头；喷淋水系统的作用：使进入塔内的高温冷却水尽可能地扩大与空气的接触表面积，增加水汽之间的热水交换，将高温冷却水的热量传给空气，从而降低冷却水的温度，达到水资源重复利用的目的。

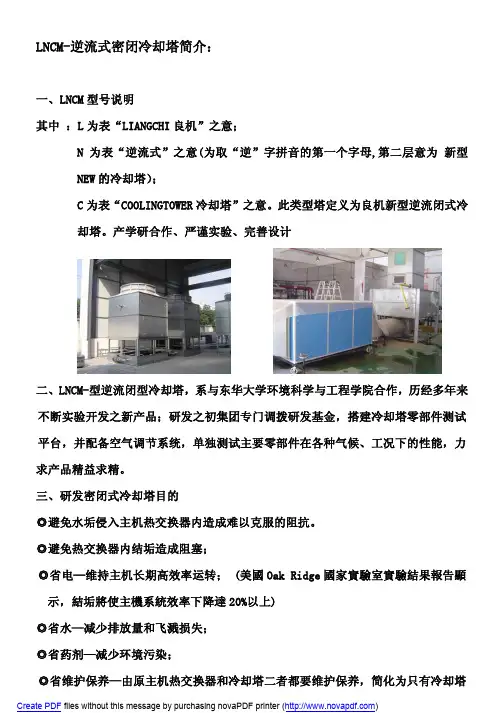

LNCM-闭式冷却塔简介
LNCM-逆流式密闭冷却塔简介：一、LNCM型号说明其中 ：L为表“LIANGCHI良机”之意；N为表“逆流式”之意(为取“逆”字拼音的第一个字母,第二层意为 新型NEW的冷却塔）；C为表“COOLINGTOWER冷却塔”之意。
此类型塔定义为良机新型逆流闭式冷却塔。
产学研合作、严谨实验、完善设计二、LNCM-型逆流闭型冷却塔，系与东华大学环境科学与工程学院合作，历经多年来不断实验开发之新产品；研发之初集团专门调拨研发基金，搭建冷却塔零部件测试平台，并配备空气调节系统，单独测试主要零部件在各种气候、工况下的性能，力 求产品精益求精。
三、研发密闭式冷却塔目的◎避免水垢侵入主机热交换器内造成难以克服的阻抗。
◎避免热交换器内结垢造成阻塞；◎省电—维持主机长期高效率运转； (美國Oak Ridge國家實驗室實驗結果報告顯 示，結垢將使主機系統效率下降達20%以上)◎省水—减少排放量和飞溅损失；◎省药剂—减少环境污染；◎省维护保养—由原主机热交换器和冷却塔二者都要维护保养，简化为只有冷却塔需保养维护。
四、适 用 条 件◎对于换热介质要求 特别洁净高端设备，保持换热设备效率。
◎有一定的危害性换热介质，不能与空气接触介质。
◎对冷却设备一定的侵蚀介质。
1 水质状况不佳及易造成设备腐蚀结垢的场所。
2 安装场所环境恶劣，污染严重者，离道路较近之场所。
3 水源热泵空调系统；变压器冷却、玻璃熔窑 冷却、淬火水、淬 火油工业流体冷却。
4 空压机、注塑模具、真空炉、发电机组水冷却。
5 感应加热行业：高频、中频电源冷却；熔炼 油、保温炉、透热炉冷却；高频、中频淬火 成套设备冷却。
五、 使用的优点◎ 密闭式冷却塔运转时，盘管内一次侧载热溶液没有与空气直接接触，因此可避免终端设备受污染而产生的阻塞、结垢及腐蚀问题，亦能减少经常维护保养的麻烦。
六、密闭式冷却塔结构示意图七、工 作 原 理闭式冷却塔工作时，分为三部份循环,一个电路系统.1 、一次侧换热循环：一次侧（外循环）的载热溶液（循环热水）流过密闭式冷却塔的盘管时，分为四个阶段进行热传递：① 首先载热溶液的热量通过对流换热传递给盘管的内表面；② 经过管壁热传导至盘管外表面；③ 由盘管外表面对流传热给管外流动的水膜；④ 最后从水膜籍由蒸发与对流换热传给空气（见下图）。

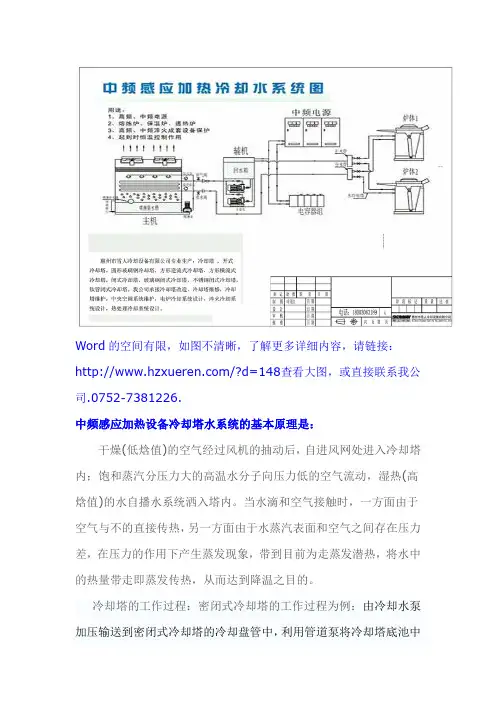

闭式冷却塔冷却中频感应设备原理图
Word的空间有限，如图不清晰，了解更多详细内容，请链接：/?d=148查看大图，或直接联系我公司.0752-*******.中频感应加热设备冷却塔水系统的基本原理是：干燥(低焓值)的空气经过风机的抽动后，自进风网处进入冷却塔内；饱和蒸汽分压力大的高温水分子向压力低的空气流动，湿热(高焓值)的水自播水系统洒入塔内。
当水滴和空气接触时，一方面由于空气与不的直接传热，另一方面由于水蒸汽表面和空气之间存在压力差，在压力的作用下产生蒸发现象，带到目前为走蒸发潜热，将水中的热量带走即蒸发传热，从而达到降温之目的。
冷却塔的工作过程：密闭式冷却塔的工作过程为例：由冷却水泵加压输送到密闭式冷却塔的冷却盘管中，利用管道泵将冷却塔底池中的循环水抽吸到换热管束上方的喷淋水分配器中，通过喷淋水分配器将水喷淋到冷却盘管外表面，使管外表面形成连续均匀的薄水膜，喷淋水膜吸收盘管内冷却水的大量热量迅速蒸发，使冷却水的温度降低。
与此同时，安装在挡水板上面的风机抽吸空气自下而上流动，横掠水平放置的光管管束，既可以强化冷却盘管外表面的放热，而且还可以及时带走蒸发形成的水蒸气，以加速水分的蒸发，提高冷却效果。
一般情况下，进入塔内的空气、是干燥低湿球温度的空气，水和空气之间明显存在着水分子的浓度差和动能压力差，当风机运行时，在塔内静压的作用下，水分子不断地向空气中蒸发，成为水蒸气分子，剩余的水分子的平均动能便会降低，从而使循环水的温度下降。
从以上分析可以看出，蒸发降温与空气的温度(通常说的干球温度)低于或高于水温无关，只要水分子能不断地向空气中蒸发，水温就会降低。
但是，水向空气中的蒸发不会无休止地进行下去。
当与水接触的空气不饱和时，水分子不断地向空气中蒸发，但当水气接触面上的空气达到饱和时，水分子就蒸发不出去，而是处于一种动平衡状态。
蒸发出去的水分子数量等于从空气中返回到水中的水分子的数量，感应加热设备水温保持不变。
由此可以看出，与水接触的空气越干燥，蒸发就越容易进行，水温就容易降低。
闭式冷却塔横流、逆流以及开式冷却塔的工作原理
FBN系列—闭式冷却塔（逆流）1、工作原理FBN逆流式冷却塔的进风形式为底部逆流进风，与下落的喷淋水逆向交替形成饱和湿热空气，热量由顶部风机排出，水分由特殊结构的脱水器挡回集水槽循环使用，内部空间没有预冷散热的填料，余出更多的空间来增加盘管的单位散热面积，结构紧凑，占地小。
特别适用于温度较低或温差较小的流体冷却。
FBN概念：F-风水冷却 B-闭式系统 N-逆流式2、组成部分成套设备一般有三大部分组成：主机、辅机、电控箱；主机组成部分：1）风机：设计诱风型风筒，符合空气动力学原理，充分利用气体流场均化理论，缩小了涡流区，降低了流阻，使机体内热气能够快速排出机外；2）收水器：主要作用是最大限度的挡回排放的水分，设备正常运行时，下面喷淋泵喷到铜管上面大量水分，由于上部比较靠近风机所在位置，为防止一些水分被风机吸出机外，从而需收水器阻挡一番；3）冷却盘管（冷凝器）：一般可采用二种材质：a、采用优质T2紫铜管焊接而成，耐压设计 1.6Mpa，铜管散热效果相对较好，一般应用在中频炉行业、冷库（食品）、化工等；b、采用优质低碳无缝钢管制成，经过分级和整体三次2.5Mpa强压试验，整体在高温溶槽里进行浸锌处理，确保钢管的卓越性能，一般应用在中央空调（螺杆机组）行业。
注：冷却盘管中需冷却的流体可为多种，如纯洁水、淬火液、液压油、液态氨、氟利昂等；4）集水槽：主要是盛放一定量的水源（一般为普通自来水即可），使喷淋装置工作时保证喷淋泵水的循环，使喷淋泵喷到冷却盘管上面的水自然落入集水槽中，从而保证喷淋工序的正常运行。
5）喷淋头：为使喷到冷却盘管上面的水分均匀流畅，达到最佳散热效果；6）喷淋水泵：主要功能是将集水槽中的水，通过管道与喷淋头均匀的喷淋到冷却盘管上面，当大量有喷淋泵喷上去的水自上而下流淌时，从而带走一部分从冷却盘管内传出的热量，达到降温的目的；7）进风格栅：防水溅、防灰尘、防阳光直射、进风量大、风阻小、降低了风机能耗、且不会有喷淋水外溅现象，避免阳光照射到水槽内部，有效的保证喷淋水的水质及使用温度，有效防止灰尘及水藻滋生；8）冷却塔外壳：支撑，机体主要组成部分；采用镀铝锌板制作，是耐腐蚀、阻热性能最强的板材之一，使用寿命是普通镀锌板的3—6倍；根据特殊需要，也可采用201、304或316不锈钢板制作。
闭式冷却塔冬季防冻闭式冷却塔技术参数
闭式冷却塔冬季防冻闭式冷却塔技术参数摘要：一、闭式冷却塔冬季防冻措施1.冷却塔的运行和维护2.冷却塔的防冻液选择和使用3.冷却塔的加热措施二、闭式冷却塔技术参数1.闭式冷却塔的工作原理2.闭式冷却塔的主要组成部分3.闭式冷却塔的性能参数正文：闭式冷却塔冬季防冻闭式冷却塔在冬季运行时，由于环境温度较低，可能会出现冻害现象。
为了保证冷却塔的正常运行，需要采取一定的防冻措施。
以下是一些常见的闭式冷却塔冬季防冻措施：1.冷却塔的运行和维护在冬季，冷却塔的运行可能会受到影响。
为了防止冻害，需要对冷却塔进行定期的检查和维护。
确保冷却塔内部的循环水正常流通，防止水管和设备受到冻结的损坏。
2.冷却塔的防冻液选择和使用闭式冷却塔冬季防冻液的选择十分重要。
防冻液的冰点要低于环境温度，以保证冷却塔内部的水不会冻结。
同时，防冻液的沸点要高于环境温度，以防止防冻液沸腾蒸发。
在使用防冻液时，需要搅拌均匀，以保证防冻液的均匀分布。
3.冷却塔的加热措施除了使用防冻液，还可以通过加热措施来防止冷却塔结冰。
常见的加热方式有电加热和蒸汽加热。
电加热是通过电阻加热器将电能转化为热能，加热水流。
蒸汽加热则是通过蒸汽将热量传递给水流。
闭式冷却塔技术参数闭式冷却塔是一种常见的工业冷却设备，其性能参数对于选择和使用冷却塔至关重要。
以下是一些闭式冷却塔的主要技术参数：1.闭式冷却塔的工作原理闭式冷却塔是利用水与空气的接触，通过热交换来降低水温的设备。
闭式冷却塔内部有喷淋水系统和循环水系统，喷淋水通过喷嘴喷洒到填料层，与空气进行热交换，然后流回循环水系统。
循环水系统则将水循环流动，以保持喷淋水的均匀分布。
2.闭式冷却塔的主要组成部分闭式冷却塔主要由塔体、喷淋系统、循环水系统、电机、风扇等部分组成。
其中，塔体是冷却塔的主体部分，喷淋系统负责喷洒水滴，循环水系统负责循环流动水流，电机和风扇则负责驱动冷却塔的运行。
3.闭式冷却塔的性能参数闭式冷却塔的性能参数主要包括冷却能力、喷淋水量、进出水温差、风扇功率等。
