移动通信公式计算
移动通信(基础)
★GSM移动通信系统中，BS的最大功率是(300W)，MS的最小功率为(0.8W)。
★GSM移动通信系统的信道编码方案中，交织的主要目的是(将突发错误编程随机错误)。
■GSM移动台MSC和基站BS的功率等级、最大最小功率:
★GSM系统结构组成:移动台(MS)、基站(BS)及基站收发信机(BTS)、基站控制器(BSC)、网络子系统(NSS)、操作支持系统(OSS)、发送编码器和速率适配单元(TRAU)、移动业务交换中心(MSC)、归属位置寄存器(HLR)、访问者位置寄存器(VLR)、鉴权中心(AuC)、设备识别寄存器(EIR)、操作和维护中心(OMC)。
现今//800MHz CDMA，900MHz AMPS TACS GSM，1800MHz GSM1800，2000MHz 3G。
★移动通信多址方式:频分多址(FDMA)时分多址(TDMA)码分多址(CDMA)空多址(SDMA)
■移动通信中电波的主要传播方式:直射波(Lbs)、反射波、地表面波。
GSM900(移):五级、Max 20W、Min 0.8W
GSM900(基):八级、Max 320W、Min 2.5W
DCS1800(移):二级、Max 1W、Min 0.25W
DCS1800(基):四级、Max 20W、Min 2.5W
★GSM网络接口包括:空中接口(Um)、A-bis接口、A接口、PSTN接口、MAP-B~F接口。
★多径衰落:到达移动台天线的信号不是单一路径来的，而是许多路径来的众多发射波合成。
★正交相移键控(QPSK)相邻符号间最大相位变化为(3π/2)二进制相移键控(2PSK)相邻符号间最大相位变化为(π)。
移动通信多普勒频移计算
移动通信多普勒频移计算
当移动终端在运动中，特别是在高速情况下通信时，移动终端和基站接收端的信号频率会发生变化，称为多普勒效应。
多普勒效应所引起的频移称为多普勒频移，其计算公式下式所示：
其中：θ为移动台移动方向和入射波方向的夹角；v是移动台运动速度；c为电
磁波传播速度C=3×105Km/s；f为载波频率。
从上式可以看出:用户移动方向和
电磁波传播的方向相同时，多普勒频移为正；完全垂直时，没有多普勒频移。
在移动台远离基站方向移动时，频率为负；在移动台向基站方向移动时，频率升高。
下图展示了多普勒频移对移动通信系统的影响，其中fo是发射频率，fd为多普勒频移。
从图中可以看出，在未加频偏校正的情况下，基站发送频率和接收（移动台发射的）频率和之间有2倍频偏。
图多普勒频移的影响
表1为典型情况下的最大多普勒频移（即假设θ=0）。
f f
d
cos
⨯
⨯
=
θ
v
C。
各种移动通信制式频率与信道号之间的换算
各种移动通信制式频率与信道号之间的换算一、GSM信道与频率的换算GSM多址方式：TDMA（时分多址）GSM双工方式：FDD（频分双工）GSM占用带宽：上下行各25MHz（上下行共用以FDD方式工作）GSM上下行频率隔离：45MHzGSM信道间隔：200KHz移动占用带宽：上下行各19 MHz 上行：890MHz ~909MHz下行：935MHz ~954MHz （1 ~ 95）联通用带宽：上下行各6 MHz 上行：909MHz ~915MHz下行：954MHz ~960MHz （95 ~ 124）GSM一般换算公式：信道→频率：上行：890+CH×0.2=F上行（MHz）下行：935+CH×0.2=F下行（MHz）频率→信道：上行：（F上行-890）×5= CH下行：（F下行-935）×5= CHGSM工程算法：低端信道号（即移动较低频率点信道号）的算法：可采用一般换算公式高端信道号（即联通或移动较较高频率点信道号）算法：频率→信道：下行：（F下行-954）×5+95= CH上行：（F上行-909）×5+95= CH信道→频率：下行：[（CH - 95）×0.2]+954=F下行上行：F下行–45= F上行注：GSM中95频点为保护频点，无委规定联通、移动均不能占用，因此该频点内信号较为干净如做模拟测试可考虑采用该频点。
二、CDMA信道与频率的换算CDMA多址方式：CDMA（码分多址）CDMA双工方式：FDD（频分双工）CDMA占用带宽：上下行各10MHz（上下行共用以FDD方式工作）CDMA上下行频率隔离：45MHzCDMA信道间隔：1.23 MHzCDMA带宽：上行：825MHz ~835MHz下行：870MHz ~880MHz （37~283）现联通所用CDMA-IS95制式为美国高通制定，当时美国为实现AMP（模拟制式）向CDMA的平滑过渡因此定采用双制式兼容方案，即使用同时支持AMP 和CDMA的双模手机，并让AMP退出部分频率资源给CDMA使用。
移动通信多普勒频移计算
移动通信多普勒频移计算
当移动终端在运动中，特别是在高速情况下通信时，移动终端和基站接收端的信号频率会发生变化，称为多普勒效应。
多普勒效应所引起的频移称为多普勒频移，其计算公式下式所示：
其中：θ为移动台移动方向和入射波方向的夹角；v是移动台运动速度；c为电磁波传播速度C=3×105Km/s；f为载波频率。
从上式可以看出:用户移动方向和
电磁波传播的方向相同时，多普勒频移为正；完全垂直时，没有多普勒频移。
在移动台远离基站方向移动时，频率为负；在移动台向基站方向移动时，频率升高。
下图展示了多普勒频移对移动通信系统的影响，其中fo是发射频率，fd为多普勒频移。
从图中可以看出，在未加频偏校正的情况下，基站发送频率和接收（移动台发射的）频率和之间有2倍频偏。
图多普勒频移的影响
表1为典型情况下的最大多普勒频移（即假设θ=0）。
f f
d
cos
⨯
⨯
=
θ
v
C。

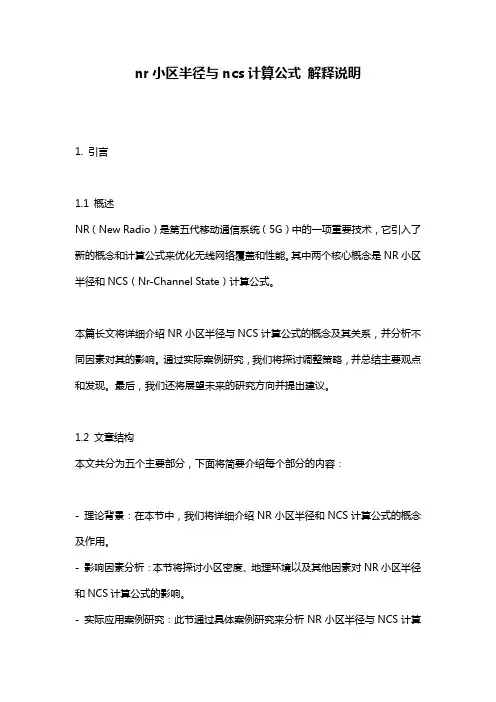

nr小区半径与ncs计算公式_解释说明
nr小区半径与ncs计算公式解释说明1. 引言1.1 概述NR（New Radio）是第五代移动通信系统（5G）中的一项重要技术，它引入了新的概念和计算公式来优化无线网络覆盖和性能。
其中两个核心概念是NR小区半径和NCS（Nr-Channel State）计算公式。
本篇长文将详细介绍NR小区半径与NCS计算公式的概念及其关系，并分析不同因素对其的影响。
通过实际案例研究，我们将探讨调整策略，并总结主要观点和发现。
最后，我们还将展望未来的研究方向并提出建议。
1.2 文章结构本文共分为五个主要部分，下面将简要介绍每个部分的内容：- 理论背景：在本节中，我们将详细介绍NR小区半径和NCS计算公式的概念及作用。
- 影响因素分析：本节将探讨小区密度、地理环境以及其他因素对NR小区半径和NCS计算公式的影响。
- 实际应用案例研究：此节通过具体案例研究来分析NR小区半径与NCS计算公式之间的关系，并探讨不同场景下的调整策略。
- 结论与展望：在本节中，我们将总结本文的主要观点和发现，并展望未来可能的研究方向，提出相关建议。
1.3 目的本文目的在于深入探讨NR小区半径和NCS计算公式，揭示它们之间的关联以及影响因素。
通过案例分析和理论研究，我们希望能够提供有关调整策略和优化方法方面的指导，并为未来相关研究提供启示。
通过阅读本文，读者可以更好地理解NR小区半径和NCS计算公式，并了解其对无线网络性能和覆盖范围的影响。
2. 理论背景:2.1 NR小区半径概念:NR（New Radio）是5G无线通信技术中的一种主要标准，它引入了新的无线网络架构和通信方式。
NR小区半径是指NR网络中一个单独的无线覆盖区域的边界范围。
换句话说，它表示了一个NR小区的有效覆盖距离，即用户可以在该距离范围内体验到稳定和高质量的通信服务。
NR小区半径的计算涉及多个因素，如天线高度、功率级别、频率等。
一般而言，较高的天线高度和功率级别以及较低的频率将导致更大的NR小区半径。
LTE下行峰值速率计算
LTE下行峰值速率计算LTE（Long-Term Evolution）是第四代移动通信技术的一种，其下行峰值速率是衡量网络效能的重要指标之一、下面将详细介绍LTE下行峰值速率的计算方法。
1. 带宽（Bandwidth）：带宽是指网络传输速率的最大限制。
在LTE 中，带宽可以分为10MHz、15MHz和20MHz等几个不同的选项。
带宽越大，可支持的数据传输速率也就越高。
2. 调制解调方式（Modulation and Coding Scheme，MCS）：MCS用于将数字信号转换为模拟信号以便传输。
在LTE中，MCS的选择取决于信道质量和信噪比。
较好的信道质量可以选择更高效的MCS，从而提高传输速率。
3. 天线数目（Number of Antennas）：天线数目是指发送和接收信号所使用的天线数量。
在LTE中，可以使用1根、2根或4根天线。
多根天线可以通过MIMO（Multiple-Input Multiple-Output）技术实现信号的并行传输，从而提高传输速率。
4. 调度算法（Scheduling Algorithm）：调度算法决定了哪些用户可以优先获得网络资源。
LTE中的调度算法通常根据用户的优先级和信道条件来决定分配给用户的资源，从而进一步提高传输速率。
根据上述因素，可以使用下行峰值速率的计算公式来估算LTE网络的传输速率：下行峰值速率=（子载波数量x符号数）/（子载波间隔x时隙数）x符号速率x编码率其中，子载波数量是根据带宽确定的，具体数值如下：-对于10MHz带宽，子载波数量为50；-对于15MHz带宽，子载波数量为75；-对于20MHz带宽，子载波数量为100。
符号数是指每个时隙中进行调制的符号数量，通常为7或者14子载波间隔是确定LTE频率资源的参数，它通常有三种可选的值：15kHz、7.5kHz和3.75kHz。
时隙数是指每个子帧中的时隙数量，一个子帧通常由14个时隙组成。
符号速率是指每秒传输的调制符号数量，它的数值根据MCS的不同而变化。
LTE速率计算
1、FDD理论计算公式：一个时隙（0.5ms）内传输7个OFDM符号，即在1ms内传输14个OFDM符号，一个资源块（RB）有12个子载波（即每个OFDM在频域上也就是15KHZ），所以1ms内（2个RB）的OFDM个数为168个（14*12），它下行采用OFDM技术，每个OFDM包含6个bits，则20M带宽时下行速速为：<OFDM的bits数>*<1ms内的OFDM数>*<20M带宽的RB个数>*<1000ms/s>=6*168*100*1000=100800000bits/s=100Mb2、TDD理论计算公式：假设：带宽为20MHZ，TDD配比使用配置为1，即DL:UL:S=4:4：2，特殊时隙配置为DwPTS : Gp : UpPTS=10:2:2，子帧中下行控制信道占用3个符号，传输天线为2。
总10ms周期内，下行子帧有效数为4+10/14*2=5.4320MHZ带宽下：每帧中下行符号数为14*12*100*（4+10/14*2）=91200每帧中下行控制信道所占用的符号数为（3*12-2*2）*100*5.43=17371.4 每帧中下行参考信号数目为16*100*5.43=8685.7每帧中用于同步的符号数为288每帧中PBCH符号数为（4*12-2*2）*6=264则每帧中下行的PDSCH符号数为91200-17371.4-8685.7-288-264=64951 假设采用64QAM，码率为5/6，则速率为：（6*5/6*64951*2）/10ms=64.951Mbits/s其中6为64 QAM时每符号的比特数，5/6为码率，2为天线数RE：资源粒子 RB资源块1RB=7*12=84RE一个RB=12个子载波20M带宽：12*15*100=18000Hz，加2M保护带宽，不就是20M了嘛，不同的带宽不同的资源粒子数OFDM符号是在时域上说的，一个RE就是OFDM符号。
TDLTE峰值速率理论计算
TDLTE峰值速率理论计算TDLTE（Time Division-Long Term Evolution）是移动通信系统中的一种高速数据传输技术，它的理论峰值速率计算方法主要依赖于带宽、子载波间隔和调制方式等参数。
下面将详细介绍TDLTE峰值速率理论计算的方法。
上行理论峰值速率计算：在TDLTE系统的上行链路中，用户设备（UE）通过无线信道将数据传输到基站。
上行链路中的带宽、子载波间隔和调制方式对峰值速率有重要的影响。
上行链路的带宽（B）一般是固定的，常见的取值有 1.25MHz、5MHz、10MHz等。
根据带宽的不同，我们可以得到对应的子载波数量（Nc）。
子载波间隔（Δf），在TDLTE系统中一般取值为15kHz。
对于上行链路，常用的调制方式有QPSK、16QAM和64QAM等，不同的调制方式对应的比特路数（Rb）不同，同时还要考虑到编码效率。
上行链路的理论峰值速率（Rm_uplink）可以用以下公式计算：Rm_uplink = Nc * (Δf) * Rb * N其中，Nc为子载波数量，Δf为子载波间隔，Rb为比特路数，N为可用符号数。
下行理论峰值速率计算：在TDLTE系统的下行链路中，基站通过无线信道将数据发送到用户设备。
下行链路的理论峰值速率计算同样受到带宽、子载波间隔和调制方式等参数的影响。
对于下行链路，带宽和子载波间隔的取值和上行链路相同。
不过，下行链路采用的调制方式一般是选在更高级别的64QAM。
下行链路的理论峰值速率（Rm_downlink）可以用以下公式计算：Rm_downlink = Nc * (Δf) * Rb * N其中，Nc为子载波数量，Δf为子载波间隔，Rb为比特路数，N为可用符号数。
总结：。
