恒定电流期中复习
• A.电流表读数变小，电压表读数变大
• B.小灯泡L变亮
• C.电容器C两板间场强变小
• D.电源的总功率变小，输出功率变大
-----精品文档------
• 2、有两个相同的电流计改装成的量程不同的电流表A1和
A2，A1的量程是A2的2倍，则( AC)
• A.若串联起来，两表指针偏角θ1 <θ2，两表示数相等。 • B.若串联起来，两表指针偏角相等 ，A1表示数大于A2表
-----精品文档------
• 5、在“测定电池的电动势和内阻”的实验中，已 连接好部分实验电路．
• (1)按如图甲所示的实验电路，把图乙中剩余的电 路连接起来．
• (2)在图乙的电路中，为避免烧坏电表，闭合开关 前，滑动变阻器的滑片应置于____端(填“A”或 “B”)．
• (3)如下图是根据实验数据作出的U－I图象，由图 可知，电源的电动势E＝____ V，内阻r＝___ Ω.
-----精品文档------
-----精品文档------
• 5、在“测定电池的电动势和内阻”的实验中，已 连接好部分实验电路．
• (1)按如图甲所示的实验电路，把图乙中剩余的电 路连接起来．
• (2)在图乙的电路中，为避免烧坏电表，闭合开关 前，滑动变阻器的滑片应置于__B__端(填“A”或 “B”)．
• (3)如下图是根据实验数据作出的U－I图象，由图 可知，电源的电动势E＝_1_._5_ V，内阻r＝__1_ Ω.
-----精品文档------
• 6、两把尺子的读数： • 螺旋测微器：要估读 • 游标卡尺：不要估读
-----精品文档------
-----精品文档------
-----精品文档------
•
• A．V1和A2 • C．V2和A1
B．V2和A2 D．V1和A1
-----精品文档------
• 4、某研究性学习小组利用图 1所示电 路测 量电池组的电动势 E和内阻r．根据实验数 据绘出如图 2所示的 图线，其中 R为电阻 箱读数，I为电流表读数，由此可以得
• 到 E=__3_V，r= 1___。
示数。 • C.若并联起来，两表指针偏角相等 ，A1表示数大于A2表
示数。 • D.若并联起来，两表指针偏角θ1 >θ2 ，两表示数相等。
-----精品文档------
-----精品文档------
• 3、在用图所示的电路测量电池电动势和内 阻的实验中，若有两只电压表V1和V2量程 相同，内阻RV1＞RV2；两只电流表A1、A2 量程相同，内阻RA1＞RA2，在该实验中， 为了使E、r的测量精确些，选择的电表可 以是 （AD）
-----精品文档------
•
定义式
• 3、电功 量度式
•
测量仪器
•
定义式
• 4、电功率 量度式
•
与热功率的区别
-----精品文档------
•
E=IR+Ir
•
规律式： E=U外+U内
•
I=E/(R+r)
• 5、电动势
•
伏安法
•
测量方法： 伏阻法
安阻法
-----精品文档------
•
串联电路：特点与电压表改装
•
• 二、基本电路 并联电路：特点与电流表改装
•
•
逻辑电路：与门、或门及非门
•
-----精品文档------
•
电阻定律：
• 三、基本定律 欧姆定律：
•
焦耳定律：
•
闭合电路欧姆定律：
• 1、关系式 2、测量电路 3、误差分析
-----精品文档------
•
四、应用分析
• 1、如图，闭合开关S，当变阻器的滑片P向 左移动时（A ）
恒定电流知识复习
-----精品文档------
•
一、基本概念
• 恒定电流 二、基本电路
•
•
三、基本定律
-----精品文档------
• 一、基本概念：
•
定义式：I=q/t
• 1、电流 量度式：I=U/R,I=E/(R+r)
•
测量仪器：电流表
•
定义式：R=U/I
• 2、电阻
量度式:
RL
S
•
测量方法：欧姆表法，伏安法
高二 恒定电流专题复习
恒定电流专题复习【知识归纳】1．电阻定律：导体的电阻与导体的长度成正比，与横截面积成反比；数学表达式为1R Sρ=，ρ表示电阻率．电阻率是反映材料导电性能好坏的物理量，其特点是随着温度的改变而改变，金属电阻率随温度升高而增大；半导体电阻率随温度升高而减小．2．电功和电功率（1）电流做功的实质是电场力移动电荷做功，简称电功．（2）从功和能的关系来认识，电流做功的过程是电能转化为其他能的过程，转化的能量在数值上等于电流所做的功．3．两种电路电功和电功率比较（1）纯电阻电路，电功W UIt =，电功率P UI =且电功全部转化为电热（内能），有222U U W Q UIt t I Rt P UI R R======，2I R =． （2）非纯电阻电路，电功W UIt =，电功率P UI =，电热2Q I Rt =，电热功率2P I R=热，电功率大于热功率，即W ＞Q ，故求电功、电功率只能用W UIt =、P UI =，求电热、电热功只能用2Q I Rt =、2P I R =热．4．电源的功率和效率 （1）电源的几个功率①电源的总功率：2________()P I R r ==+总②电源内部消耗的功率：2P I r =内③电源的输出功率：_________P P P ==-出总内 （2）电源的效率100%100%________100%P UP Eη=⨯=⨯=⨯出总5．闭合电路的欧姆定律（1）内容：闭合电路的电流强度与电源的电动势成正比，与整个电路的电阻成________．用公式表示为EI R r=+． （2）实质：因为()E I R r =+，在等式两边同乘以I 即可得到三个功率的关系．对整个电路而言，此表达式本身也说明了______________是守恒的．（3）总电流I 和路端电压U 随外电阻R 的变化规律：当R 增大时，根据/()I E R r =+可知I 减小，根据U E Ir =-可知U _________（视电源E 和r 为不变）；当R →∞（即断路）时，I =0，U =________；当R 减小时，I 增大，U 减小；当R =0（即短路）时，I 短=_________，U=0．6．U －I 图象（1）对电源有：U E Ir =-，如图中a 线．（2）对定值电阻有：U IR =，如图中b 线．（3）图中a 线常用来分析电源_________和_________的测量实验．（4）图中矩形OABD 、OCPD 和ABPC 的“面积”分别表示电源的总功率、________功率和内电阻消耗的功率．【考点例析】一、直流电路动态分析【例1】如图所示的电路中，电源电动势为E 、内阻为r ，闭合开关S ，待电流达到稳定后，电流表示数为I ，电压表示数为U ，电容器C 所带电荷量为Q ．现将滑动变阻器的滑动触头P 从图示位置向a 端移动一些，待电流表示数稳定后，则与P 移动前相比（ ）A ．U 变小B ．I 变小C ．Q 增大D ．Q 减小解析：滑动触头P 向a 端移动，电阻变大，电路中总电流变小，B 正确；路端电压变大，Q 增大，A 错误C 正确D 错误。
合格考恒定电流复习附答案
3-1恒定电流一、考试要求1、电源和电流①识记电流形成的机制；②识记恒定电场的含义；③识记恒定电流的含义；④识记电流方向的确定；⑤应用电流的定义式及单位2、电动势①识记电源的作用；②理解电动势的定义式和单位；③识记电源内阻；3、欧姆定律①应用欧姆定律的内容及应用；②理解导体的U-I图象及I- U图象（伏安特性曲线）；③理解电阻的作用和定义式；④识记金属导体的电阻率随温度的变化规律4、串联电路和并联电路①理解串联和并联电路中的电流和电压关系；②应用串联和并联电路的电阻计算；③识记电压表和电流表的电路结构；④理解电压表的分压原理；⑤理解电流表的分流原理5、焦耳定律①理解电流做功的意义；②应用电功和电功率的计算；③应用焦耳定律的应用；6、导体的电阻①应用伏安法测量电阻；②理解测量金属丝直径的方法；③理解电阻率定义；④应用电阻定律的应用7、闭合电路的欧姆定律①理解内电路、外电路、内电阻、外电阻、内电压、路端电压（外电压）；②理解路端电压和内电压之和与电源电动势的关系；③理解路端电压与电流的关系；④综合闭合电路欧姆定律的应用二、主要考点考点l基本概念1、恒定电场：由稳定分布的电荷所产生的稳定的电场2、电流①电流的形成：电荷定向移动形成电流(注意它和热运动的区别)。
②形成电流条件：(1)存在自由电荷；(2)存在电势差(导体两端存在电势差)。
③恒定电流：大小、方向不随时间变化的电流④电流强度：I=q/t=nsve(如果是正、负离子同时定向移动形成电流，q应是两种电荷量和)⑤电流方向：正电荷定向移动的方向⑥注意：I属于标量，电流传导速率是电场传导速率不等于电荷定向移动的速率(电场传导速率等于光速)。
3、电动势①电源的作用：通过非静电力做功把其他形式的能转化为电能②电动势的定义式：E=W/q 电源内部移送电荷q时非静电力做功W与q的比值③电源内阻：电源内部的电阻4、电阻R：导体对电流的阻碍作用①定义式：R＝U/I②决定式：L RSρ=（1）对同一种材料，电阻与导线横截面的面积S成反比，与导线长度L成正比。

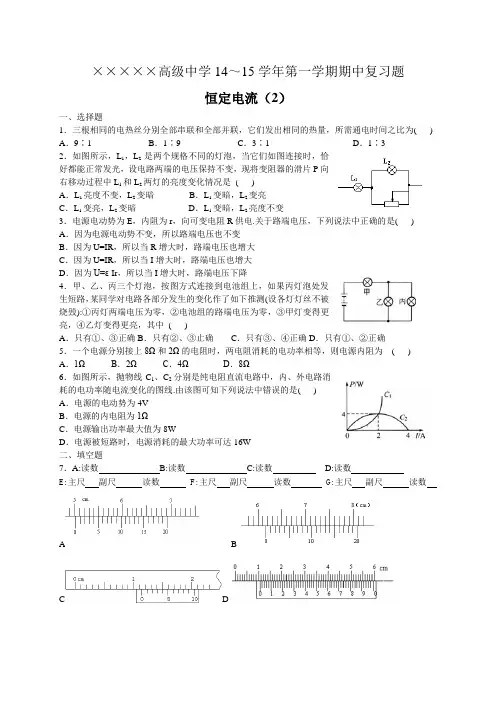

期中复习恒定电流2
×××××高级中学14～15学年第一学期期中复习题恒定电流（2）一、选择题1．三根相同的电热丝分别全部串联和全部并联，它们发出相同的热量，所需通电时间之比为( ) A．9∶1B．1∶9 C．3∶1D．1∶32．如图所示，L1，L2是两个规格不同的灯泡，当它们如图连接时，恰好都能正常发光，设电路两端的电压保持不变，现将变阻器的滑片P向右移动过程中L1和L2两灯的亮度变化情况是( )A．L1亮度不变，L2变暗B．L1变暗，L2变亮C．L1变亮，L2变暗D．L1变暗，L2亮度不变3．电源电动势为E，内阻为r，向可变电阻R供电.关于路端电压，下列说法中正确的是( ) A．因为电源电动势不变，所以路端电压也不变B．因为U=IR，所以当R增大时，路端电压也增大C．因为U=IR，所以当I增大时，路端电压也增大D．因为U=ε-Ir，所以当I增大时，路端电压下降4．甲、乙、丙三个灯泡，按图方式连接到电池组上，如果丙灯泡处发生短路，某同学对电路各部分发生的变化作了如下推测(设各灯灯丝不被烧毁):①丙灯两端电压为零，②电池组的路端电压为零，③甲灯变得更亮，④乙灯变得更亮，其中( )A．只有①、③正确B．只有②、③止确C．只有③、④正确D．只有①、②正确5．一个电源分别接上8Ω和2Ω的电阻时，两电阻消耗的电功率相等，则电源内阻为( ) A．1Ω B．2Ω C．4Ω D．8Ω6．如图所示，抛物线C1、C2分别是纯电阻直流电路中，内、外电路消耗的电功率随电流变化的图线.由该图可知下列说法中错误的是( )A．电源的电动势为4VB．电源的内电阻为1ΩC．电源输出功率最大值为8WD．电源被短路时，电源消耗的最大功率可达16W二、填空题7．A:读数B:读数C:读数D:读数E:主尺副尺读数 F:主尺副尺读数 G:主尺副尺读数A BC DE F G三、解答题8．如下右图所示，R1＝14Ω，R2＝9Ω，当S扳到位置1时，电压表示数为2.8V，当开关S扳到位置2时，电压表示数为2.7V，求电源的电动势和内阻？（电压表为理想电表）9．光敏电阻的阻值随光照射的强弱而改变。
高二“恒定电流”期中复习(ZJPtt)共18页
R1 R2 G
+
5V 15V
五、大内小外的问题
伏安法测电阻的两种电路
电流表接在电压表两接线柱外侧， V 通常叫“外接法”
A R
电流表接在电压表两接线柱内侧， 通常叫“内接法”
V
A R
因为电流表、电压表分别有分压、分流作用, 因此两种方法测量电阻都有误差．
II1I2 In
UU 1U 2 U n
111
1
R R1 R2
Rn
例5、如图所示电路中，L是并联在电阻R2上 的一段电阻忽略不计的导线．电路两端的电压 U恒定，电键S闭合，则（ B ）
A、通过电阻R1和R2的电流相等
B、通过电阻R1和导线的电流相等
C、R1两端电压小于电路两端电压 U
（注意使用范围）
I
o
U
例3. 实验室用的小灯泡灯丝的I-U特性曲线可 用以下哪个图象来表示：（ A ）
I
I
o
o AU
BU
I
I
o
o
CU
D
U
分压法见 试卷！
三、串并联电路特点
每过一个电阻， 电势就会下降！
1.串联电路 2.并联电路
II1I2 In
UU 1U 2 U n
RR 1R 2 R n
例2、氢原子的核外只有一个电子，设电子在离 原子核距离为R的圆轨道上做匀速圆周运动。已 知电子的电荷量为e，运动速率为v，求电子绕核 运动的等效电流多大？
解析：取电子运动轨道上任一截面，在电 子运动一周的时间T内，通过这个截面的 电量q=e，由圆周运动的知识有：
T= 2 R v
