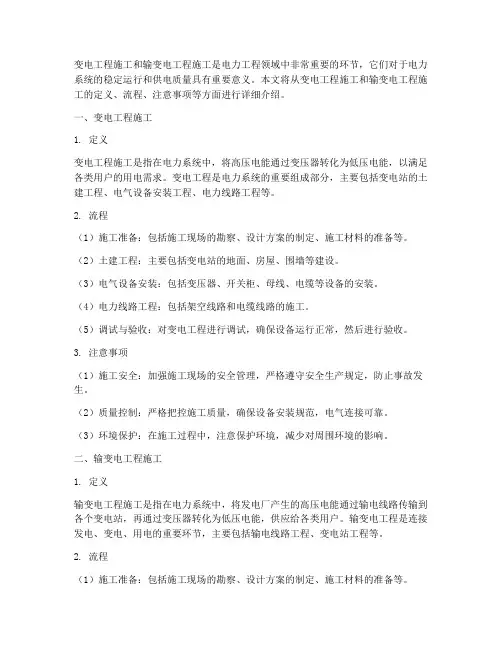

变电工程施工和输变电工程施工
变电工程施工和输变电工程施工是电力工程领域中非常重要的环节，它们对于电力系统的稳定运行和供电质量具有重要意义。
本文将从变电工程施工和输变电工程施工的定义、流程、注意事项等方面进行详细介绍。
一、变电工程施工1. 定义变电工程施工是指在电力系统中，将高压电能通过变压器转化为低压电能，以满足各类用户的用电需求。
变电工程是电力系统的重要组成部分，主要包括变电站的土建工程、电气设备安装工程、电力线路工程等。
2. 流程（1）施工准备：包括施工现场的勘察、设计方案的制定、施工材料的准备等。
（2）土建工程：主要包括变电站的地面、房屋、围墙等建设。
（3）电气设备安装：包括变压器、开关柜、母线、电缆等设备的安装。
（4）电力线路工程：包括架空线路和电缆线路的施工。
（5）调试与验收：对变电工程进行调试，确保设备运行正常，然后进行验收。
3. 注意事项（1）施工安全：加强施工现场的安全管理，严格遵守安全生产规定，防止事故发生。
（2）质量控制：严格把控施工质量，确保设备安装规范，电气连接可靠。
（3）环境保护：在施工过程中，注意保护环境，减少对周围环境的影响。
二、输变电工程施工1. 定义输变电工程施工是指在电力系统中，将发电厂产生的高压电能通过输电线路传输到各个变电站，再通过变压器转化为低压电能，供应给各类用户。
输变电工程是连接发电、变电、用电的重要环节，主要包括输电线路工程、变电站工程等。
2. 流程（1）施工准备：包括施工现场的勘察、设计方案的制定、施工材料的准备等。
（2）输电线路工程：包括架空线路和电缆线路的施工。
（3）变电站工程：包括变电站的土建工程、电气设备安装工程等。
（4）调试与验收：对输变电工程进行调试，确保设备运行正常，然后进行验收。
3. 注意事项（1）施工安全：加强施工现场的安全管理，严格遵守安全生产规定，防止事故发生。
（2）质量控制：严格把控施工质量，确保设备安装规范，电气连接可靠。
（3）环境保护：在施工过程中，注意保护环境，减少对周围环境的影响。

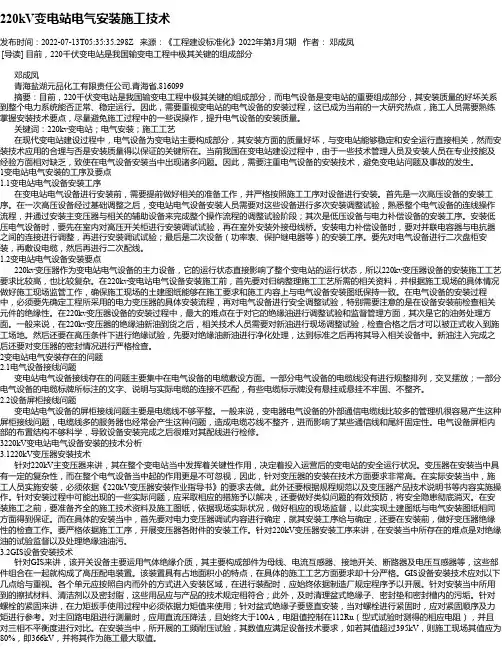

220kV变电站电气安装施工技术
220kV变电站电气安装施工技术发布时间：2022-07-13T05:35:35.298Z 来源：《工程建设标准化》2022年第3月5期作者：邓成凤[导读] 目前，220千伏变电站是我国输变电工程中极其关键的组成部分邓成凤青海盐湖元品化工有限责任公司,青海省,816099摘要：目前，220千伏变电站是我国输变电工程中极其关键的组成部分，而电气设备是变电站的重要组成部分，其安装质量的好坏关系到整个电力系统能否正常、稳定运行。
因此，需要重视变电站的电气设备的安装过程，这已成为当前的一大研究热点，施工人员需要熟练掌握安装技术要点，尽量避免施工过程中的一些误操作，提升电气设备的安装质量。
关键词：220kv变电站；电气安装；施工工艺在现代变电站建设过程中，电气设备为变电站主要构成部分，其安装方面的质量好坏，与变电站能够稳定和安全运行直接相关，然而安装技术应用的合理与否是安装质量得以保证的关键所在。
当前我国在变电站建设过程中，由于一些技术管理人员及安装人员在专业技能及经验方面相对缺乏，致使在电气设备安装当中出现诸多问题。
因此，需要注重电气设备的安装技术，避免变电站问题及事故的发生。
1变电站电气安装的工序及要点1.1变电站电气设备安装工序在变电站电气设备进行安装前，需要提前做好相关的准备工作，并严格按照施工工序对设备进行安装。
首先是一次高压设备的安装工序。
在一次高压设备经过基础调整之后，变电站电气设备安装人员需要对这些设备进行多次安装调整试验，熟悉整个电气设备的连线操作流程，并通过安装主变压器与相关的辅助设备来完成整个操作流程的调整试验阶段；其次是低压设备与电力补偿设备的安装工序。
安装低压电气设备时，要先在室内对高压开关柜进行安装调试试验，再在室外安装外接母线桥。
安装电力补偿设备时，要对并联电容器与电抗器之间的连接进行调整，再进行安装调试试验；最后是二次设备（功率表、保护继电器等）的安装工序。
要先对电气设备进行二次盘柜安装，再敷设电缆，然后再进行二次配线。
箱变安装施工方案
箱变安装施工方案
目录
1. 箱变安装施工方案
1.1 施工前准备
1.1.1 确定施工计划
1.1.2 准备所需材料和工具
1.2 箱变选址和基础施工
1.2.1 根据设计要求选择箱变位置
1.2.2 进行基础施工
1.3 箱变设备安装
1.3.1 将箱变设备吊装至基础
1.3.2 连接电缆和接地线
1.4 箱变调试和验收
1.4.1 进行箱变设备调试
1.4.2 完成验收工作
根据箱变安装施工方案，首先需要进行施工前准备工作。
在确定施工
计划时，要考虑到安装环境、安全措施等因素，制定详细的施工方案。
然后需要准备所需的材料和工具，确保施工进行顺畅。
接着，确定箱变的选址和进行基础施工是关键步骤。
根据设计要
求选择箱变位置，考虑到方便维护、输电线路等因素。
进行基础施工时，要确保基础牢固、符合设计要求。
箱变设备安装阶段包括将箱变设备吊装至基础和连接电缆、接地
线等工作。
吊装过程需要注意安全，确保设备平稳安装在基础上。
连
接电缆和接地线时要按照标准操作流程进行。
最后，进行箱变设备的调试和验收工作。
调试过程中要逐步检查
各项功能，确保设备正常运行。
完成设备调试后，进行验收工作，检
查设备是否符合设计规范，以确保箱变安装施工质量。
变电站电气施工交底记录
1.、支柱绝缘子支架高度偏差≤5mm,垂直度偏差≤5mm,顶面水平度偏差≤2mm。
2、支柱绝缘子瓷柱弯曲度控制在规定的范围内，瓷柱与法兰结合面胶合结实，应涂以性能漏良好的硅类防水胶，瓷裙外观完好。
3、根据要求对母线进展矫直，平湾或者立湾，弯度应自然美观，不得有毛刺。
5.现场安装涉及的密封面应整洁、封闭圈处理、螺栓紧固力矩应符合产品说明书和相关标准的要求，安装未涉及的密封面应检查复紧螺栓，确保密封性。
6.抽真空处理和真空注油：
1）真空残压要求：220-330kV≤133Pa，500kV≤133Pa，〔目标值为13Pa〕,750kV≤13Pa：
2）维持真空残压的抽真空时间：220-330kV不得少于8小时，500kV不得小于24小时，750kV不得小于48小时：
5、电缆排列整齐、美观，固定与防护措施可靠，有条件时采用封闭桥架形式。
6、设备底座及机构箱接地结实，导通良好
7、操作灵活，触头接触可靠，闭锁正确。
（1）支架标高偏差不大于5毫米，垂直度偏差不大于5毫米，顶面水平度偏差部大于2mm/m。
（2）所有安装螺栓力矩值应符合产品技术要求。
（3）检查处理导电局部连接部件的接触面，用细砂纸去除外表氧化物，清洁后涂以复合电力脂连接。动静触头接触面氧化物清洁光滑后涂上薄层中性凡士林油。
一、变电电气安装
1.主变压器安装
工艺标准
施工要点
(1)防松件齐全完好，引线支架固定结实，无损伤，本体结实稳定地与根底配合。
(2)附件齐全，安装正确，功能正常，无渗漏油
〔3〕引出线绝缘层无损伤，裂纹，裸导体外观无毛刺尖角，相见及对地距离符合GBJ149-1990规定。
站用变压器施工流程
站用变压器施工流程准备工作准备施工机械设备和材料，包括变压器、高压开关柜、避雷器、电缆附件等。
清理施工现场，平整场地，搭建临时设施。
完成施工前的安全交底和技术交底工作。
变压器安装将变压器吊装至基础上，调整水平度和垂直度。
安装变压器底座和油箱，并进行焊接。
安装变压器绕组，包括高压绕组、低压绕组和中间电压绕组。
安装变压器铁芯，并进行绝缘测试。
安装变压器绝缘套管和套管箱。
高压开关柜安装将高压开关柜吊装至基础上。
组装高压开关柜各模块，包括断路器、隔离开关、接地开关和二次设备。
安装高压开关柜母线系统，并进行母线连接。
安装高压开关柜控制柜和二次设备。
避雷器安装将避雷器安装在高压开关柜上方。
连接避雷器高压侧和低压侧线路。
进行避雷器动作和绝缘测试。
电缆敷设和连接敷设变压器一次侧和二次侧电缆。
连接电缆端子并进行压接和绝缘处理。
连接电缆至变压器和高压开关柜。
系统调试对变压器、高压开关柜、避雷器、电缆等设备进行逐项调试。
测量变压器阻抗、比率、损耗等参数。
检查高压开关柜机械性能、电气性能和保护装置动作。
检查避雷器动作和绝缘性能。
对电缆进行绝缘测试和耐压试验。
系统并网确认设备调试合格后，进行系统并网操作。
逐步升压并网，监测变压器、高压开关柜和电缆运行状况。
调整并网电压和无功功率补偿。
试运行进行变压器、高压开关柜、避雷器、电缆等设备的试运行。
对设备性能进行综合评估，包括运行稳定性、保护装置动作、负载能力等。
完善设备运行参数和维护保养计划。
验收与交付完成试运行后，组织设备验收工作。
验收报告应包括设备外观检查、电气性能测试、功能测试、系统稳定性测试等内容。
设备验收合格后，进行系统交付，并移交运维单位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 变压器安装
1.1 变压器就位及检查
1.1.1工艺质量目标
1）变压器位置符合设计要求，附件存放符合产品要求；2）本体及附件检查、试验合格项目符合规范且不漏项。
1.1.2目标控制措施
1）变压器的定位需复核以下位置：
z 与建筑物、防火墙的距离；
z 与中性点管母的相对位置；
z GIS 通管的位置；
z 高压电缆孔道的位置；
z 运输前确认高低压侧的方向。
图1-1 变压器就位复核防火墙、中性点管母位置图1-2 变压器就位复核GIS
通管孔洞位置
3)冲击记录仪冲击允许值符合制造厂规定，（一般应<3g ）。
保存原始记录，请相关人员签字；
4)检查充气运输的变压器有压力和气体补充装置，气体压力应为0.01～0.03 MPa
，并保持正压。
记录压力值，并请相关人员确认签字。
图1-4 冲击记录仪记录
图1-3
变压器运输压力
5）油箱及所有附件齐全，无锈蚀及损伤，密封应良好；充油设备油位正常，附件保存符合产品要求；
6）绝缘油的试验符合规范要求；
7）
芯部检查项目和要求符合产品要求。
图1-5 变压器内部元件图1-6 变压器内部接地线引出
1.2变压器安装
1.2.1工艺质量目标
1）密封良好、无渗漏油现象；
2）附件安装位置、方向正确，符合产品说明书要求，安装过程中器身不受潮；3）油位指示准确，阀门动作灵活、开闭位置正确；
4）严格安装产品说明书要求进行安装。
1.2.2 目标控制措施
1）安装前必须对以下附件/部件进行试验，合格后方可安装
z气体继电器和温度计送交检验、压力释放装置的检查；
z套管及套管CT检查和相关试验；
z冷却器密封试验和冲洗（产品特别承诺并充干燥气体运输了、保管时可不进行）；
z储油柜检查（气囊和隔膜式按照产品说明书进行）；
z铁芯和夹件绝缘检查。
2）变压器安装时器身暴露在空气中的条件：
z天气情况良好，无突然变化的可能性；
z器身温度不应低于周围空气温度，周围空气温度不宜低于0℃；
z当空气湿度大于75%时，不得破坏变压器密封；空气湿度应小于75%时，暴露时间不得超过16小时；
z破坏变压器密封后的相关工作（包括安装升高座和套管）应连续进行，并吹入干燥空气，使变压器内部压力略高于外部压力；
z变压器器身暴露后，应在24小时内开始抽真空处理，以防止受潮。
3）密封的处理：
z 密封法兰面、密封槽要去锈、清洗；密封圈用专用溶剂清洗；
z 更换新的橡胶密封圈，橡胶密封圈完好无扭曲，与法兰面尺寸要匹配；z
密封圈紧固，按对角紧固原则均匀紧固。
图1-7 密封法兰面、密封槽清洗图1-8
安装密封圈
3）冷却器、储油柜的安装
z 起吊要平衡，接口阀门密封；
图1-9 散热片安装图1-10 变压器散热器组
图1-12 散热片接口对准
图1-11
吊装储油柜
6）升高座安装、套管安装
z 套管、升高座安装时法兰面不得有相对
位移现象；
z 套管吊装应严格参照说明书要求，高压
套管用专用吊具吊装；
z 充油套管油标向外，末屏接地良好。
图1-14 吊装500kV 套管
图1-16 高压套管末屏接地
图1-15 套管油位向外
图1-13 安装升高座
7）其他附件安装
z 气体继电器的安装箭头朝向储油柜。
z 温度计安装毛细管固定可靠和美观，不得
有压扁，弯曲半径不小于50mm ；测温孔注满变压器油，并密封可靠。
z 吸湿器油封油位符合产品要求，更换。
图1-18 吸湿器油封油位
图1-17 测温孔注满油
图1-19 气体继电器安装箭头朝向储油柜
图1-20毛细管弯曲半径不小于50mm
z连接管道内部清洁，连接面或连接接头
牢固、密封可靠。
z二次电缆采用耐油电缆；
z敷设二次电缆应采用封闭桥架。
8）变压器真空及油处理符合产品及规范
要求。
图1-21 变压器电缆槽板及端子箱
图1-22 变压器顶部电缆槽板图1-23 变压器管道连接
1.3 现场检查与试验1.3.1工艺质量目标
1）器身内无残留气体；
2）整体密封试验无渗漏油；
3）变压器符合试运行状态要求；4）变压器接地可靠。
图1-24 冷却器放气位置图1-26 瓦斯继电器集气盒
3）变压器顶部无遗留物；4）按照产品的运行要求，检查各阀门位置正确，且标志准确清晰；
5）冷却装置运行正常，联动正确；
6）储油柜及充油套管油位正常。
图1-29 阀门指示正确
清晰图1-30充油套管油位正常
图1-28 储油柜油位正常
图1-27 变压器顶部清洁照片太模糊
7）变压器本体两处及各个接地部位可靠接
地；流变的二次端子应短接接地；
8）绝缘油试验在主变局放试验前后分别取本
体内油样做全分析试验。
图1-31 本体上、中、下取油阀
图1-33
本体可靠接地
图1-32
铁芯与夹件接地。
