【专业知识】钢纤维混凝土的配制一般要求
c30钢纤维混凝土配合比
c30钢纤维混凝土配合比摘要：一、c30钢纤维混凝土概述1.c30钢纤维混凝土定义2.c30钢纤维混凝土特点二、c30钢纤维混凝土配合比设计1.原材料选择2.配合比设计原则3.配合比设计方法三、c30钢纤维混凝土性能与应用1.力学性能2.耐久性能3.应用领域四、c30钢纤维混凝土施工技术1.施工准备2.施工方法3.质量控制五、c30钢纤维混凝土发展前景1.我国发展现状2.市场需求3.发展趋势正文：一、c30钢纤维混凝土概述c30钢纤维混凝土是一种以钢纤维为增强材料，以普通混凝土为基体材料，通过合理的配合比设计，使其具有较高抗压强度和抗拉强度的新型混凝土。
钢纤维的加入显著提高了混凝土的抗裂性能和抗冲击性能，广泛应用于桥梁、建筑、道路等工程领域。
二、c30钢纤维混凝土配合比设计1.原材料选择：选用优质钢纤维、水泥、砂、石子等原材料。
钢纤维的规格、长度、抗拉强度等指标应符合设计要求。
2.配合比设计原则：确保钢纤维混凝土的抗压强度、抗拉强度、抗弯强度等性能满足设计要求；提高钢纤维混凝土的耐久性、抗裂性、抗冲击性等性能；充分发挥钢纤维的增强效果，降低成本。
3.配合比设计方法：依据设计原则，通过实验研究，确定合理的钢纤维掺量、钢纤维长度、水泥用量等参数，形成满足性能要求的配合比。
三、c30钢纤维混凝土性能与应用1.力学性能：c30钢纤维混凝土具有较高的抗压强度、抗拉强度、抗弯强度等力学性能，能有效提高结构的承载能力和抗裂性能。
2.耐久性能：通过合适的配合比设计，c30钢纤维混凝土具有良好的抗渗性、抗碳化性、抗冻融性等耐久性能，能有效延长结构的使用寿命。
3.应用领域：c30钢纤维混凝土广泛应用于桥梁、建筑、道路、机场等工程领域，特别是在对抗裂性能、抗冲击性能要求较高的场合。
四、c30钢纤维混凝土施工技术1.施工准备：合理组织施工队伍，对施工人员进行技术培训；按照设计要求准备原材料，并对原材料进行质量检查；制定施工方案，明确施工步骤、施工方法等。
钢纤维混凝土指标
一、钢纤维混凝土原材料要求1、钢纤维：钢纤维外弧面光滑，内弧面粗糙，表面自然抛兰防锈处理，两端带锚固端。
材质为结构用低合金高强铸钢ST52-3。
抗拉强度不应低于700MPa。
2、水泥：地基土质和水质不具备腐蚀性时，宜采用42.5普通硅酸盐水泥。
如采用其他水泥，应注意水泥强度发展特征，以及水泥对混凝土流动性影响。
3、掺合料：地坪施工不宜使用掺合料，如必须使用，不宜超过胶凝材料总量的20%，折算系数以试验数据为准。
4、砂：宜采用天然中粗砂或机制砂。
细集料的洁净程度，天然砂以小于0.075㎜含量的百分比表示，机制砂以砂当量表示。
严格控制砂的含泥量和含水量。
砂中不能含有泥块。
禁止采用海砂。
5、粗骨料：应采用石质坚硬、清洁、不含风化颗粒、表面粗糙，近立方体颗粒的碎石。
粗骨料粒径不宜大于26.5mm，碎片含量和含泥量应符合有关规范中关于混凝土和钢筋混凝土所用粗骨料的规定。
6、水：不得采用海水。
7、外加剂：根据商混站与工地距离，混凝土流动性要求，采用合适外加剂。
温度较高时，宜采用缓凝高效减水剂，采用聚羧酸减水剂时，聚羧酸减水剂的引气量需考虑在内；低温条件时，采用早强高效减水剂，但早强组分不能含有氯盐；如对抗冻融性有要求，应使用优质引气剂，如K12。
二、钢纤维混凝土配合比设计1、根据施工要求的稠度确定单位体积水量，钢纤维每掺加0.3%（体积率），单位体积用水量相应增加3kg，如掺用外加剂应考虑外加剂的影响。
2、钢纤维体积率一般为0.4%～0.8%，有特殊要求时按设计规定。
视工程具体要求决定钢纤维使用量。
3、钢纤维每掺加0.3%（体积率）砂率相应增加2%。
4、根据抗压强度要求确定水灰比（与普通混凝土相同）。
5、钢纤维混凝土坍落度值可比相应普通混凝土要求值小20mm，维勃稠度值与相应混凝土要求值相同。
三、钢纤维混凝土拌合1、当钢纤维体积率较高，拌和物稠度较大时，应对拌和量进行控制，一般应不超过设备拌和量的80%。
2、注意拌和料的投放顺序，一般按水泥、钢纤维、细集料、粗集料、水的顺序进行，先进行干拌后再加水湿拌，同时，钢纤维应分2-3次投放，保证钢纤维在拌和机内不结团，不弯曲或拆断。
混凝土中添加钢纤维标准
混凝土中添加钢纤维标准一、前言随着工程建设技术的不断进步，混凝土材料的性能要求也越来越高。
钢纤维作为一种新型混凝土增强材料，其添加量、形态、尺寸、材质等均需要根据不同的工程用途和性能要求进行具体的标准规定。
本文将从钢纤维的添加量、形态、尺寸、材质、混凝土配合比、混凝土试件制备、混凝土试验等方面进行详细的标准规定，以期为混凝土工程的建设提供参考。
二、添加量1. 一般情况下，钢纤维的添加量应在混凝土总质量的1%~3%之间，具体添加量应根据混凝土的使用要求进行确定。
2. 钢纤维的最大添加量不应超过混凝土总质量的5%。
3. 钢纤维的添加量应根据混凝土的强度等级、使用环境和耐久性要求进行具体的调整。
三、形态1. 钢纤维的形态应为直线型或弯曲型。
2. 直线型钢纤维的截面形状应为圆形、扁圆形或六边形。
3. 弯曲型钢纤维的弯曲半径应不小于钢纤维直径的3倍。
四、尺寸1. 直线型钢纤维的直径应在0.2mm~2.0mm之间。
2. 钢纤维的长度应根据混凝土的厚度和强度等级进行调整，一般长度应在30mm~60mm之间。
3. 弯曲型钢纤维的长度应根据混凝土的厚度和弯曲半径进行调整，一般长度应在30mm~80mm之间。
五、材质1. 钢纤维的材质应为普通碳素钢、合金钢或不锈钢。
2. 钢纤维的拉伸强度应不小于1000MPa。
3. 钢纤维的弹性模量应不小于200GPa。
六、混凝土配合比1. 混凝土配合比应根据工程用途和性能要求进行设计。
2. 钢纤维的添加量应考虑混凝土配合比的调整，以保证混凝土的流动性和均匀性。
七、混凝土试件制备1. 混凝土试件的制备应按照国家标准《普通混凝土试样制作方法》(GB/T 50080-2016)进行操作。
2. 混凝土试件的尺寸应根据钢纤维的长度和直径进行调整，一般尺寸应为150mm×150mm×150mm或100mm×100mm×100mm。
3. 混凝土试件的振实密度应保证在95%以上，以保证试件的强度和性能。
钢纤维混凝土的配制、搅拌
钢纤维混凝土的配制、搅拌
1：拌制钢纤维混凝土不得采用海水、海沙，严禁掺加氯盐。
2：钢纤维混凝土采用的粗骨料粒径不宜大于20mm和钢纤维长度的2/3。
3: 钢纤维混凝土的钢纤维体积率不应小于0.5%。
4: 钢纤维混凝土的水灰比宜选用0.45--0.50,对于以耐久性为主要要求的钢纤维混凝土，不得大于0.50。
5：钢纤维混凝土每立方米的水泥用量宜为360——400kg；当钢纤维体积率较大时，水泥用量可适当增加，
但不应大于500kg。
6：钢纤维混凝土施工宜采用机械搅拌，当钢纤维体积率较高，拌合物稠度较大时，搅拌机一次搅拌量不宜
大于其额定搅拌量的80%。
7：钢纤维混凝土搅拌宜优先采用将钢纤维、水泥、粗细骨料先干拌而后加水湿拌的方法；也可采用先投放
水泥、粗细骨料和水，在拌合过程中分散加入钢纤维的方法。
必要时可采用钢纤维分散机布料。
干拌时间
不宜少于1.5min
钢纤维几
何参数采
用范围
成圆形截面的直径。
（2）钢纤维的长径比是指长度对直径的比值，计算精确到各位数。
（3）钢纤维体积率系指1m3钢纤维混凝土中钢纤维所占体积百分数。
c25钢纤维混凝土配合比

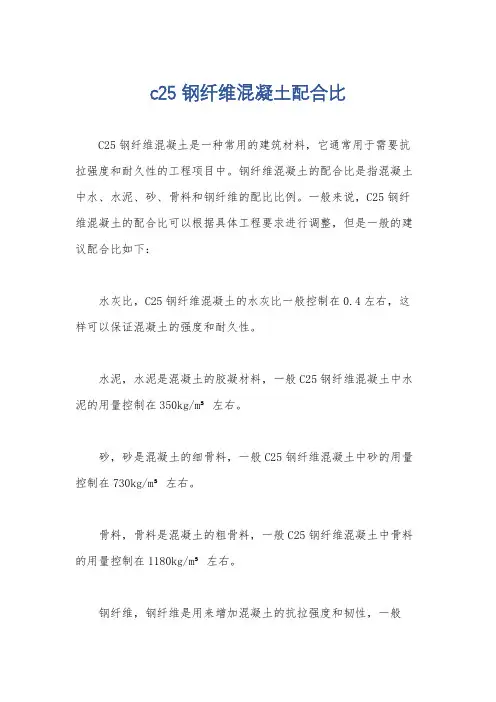

c25钢纤维混凝土配合比
C25钢纤维混凝土是一种常用的建筑材料，它通常用于需要抗拉强度和耐久性的工程项目中。
钢纤维混凝土的配合比是指混凝土中水、水泥、砂、骨料和钢纤维的配比比例。
一般来说，C25钢纤维混凝土的配合比可以根据具体工程要求进行调整，但是一般的建议配合比如下：
水灰比，C25钢纤维混凝土的水灰比一般控制在0.4左右，这样可以保证混凝土的强度和耐久性。
水泥，水泥是混凝土的胶凝材料，一般C25钢纤维混凝土中水泥的用量控制在350kg/m³左右。
砂，砂是混凝土的细骨料，一般C25钢纤维混凝土中砂的用量控制在730kg/m³左右。
骨料，骨料是混凝土的粗骨料，一般C25钢纤维混凝土中骨料的用量控制在1180kg/m³左右。
钢纤维，钢纤维是用来增加混凝土的抗拉强度和韧性，一般
C25钢纤维混凝土中钢纤维的用量控制在30-50kg/m³左右。
需要注意的是，具体的配合比还需要根据工程的具体要求、材料的特性、施工工艺等因素进行综合考虑和调整。
同时，施工过程中也需要严格按照配合比进行配合和搅拌，确保混凝土的质量和性能达到设计要求。
钢纤维混凝土施工
钢纤维混凝土施工钢纤维混凝土是在普通混凝土中掺入一定量的钢纤维配制而成的混凝土。
一、钢纤维混凝土的组成材料1.水泥一般采用32.5、42.5 强度等级的普通硅酸盐水泥，配制高强钢纤维混凝土可使用52.5 硅酸盐水泥。
配制钢纤维混凝土所用水泥量应在380 ～430kg/m3，水灰比为0.42～0.48。
2.砂采用中砂或中粗砂，含泥量要求小于3%，砂率一般不低于50%。
3.石子石子采用5～15mm碎石，最大粒径不超过20mm，用喷射法施工时不宜大于10mm。
4.外加剂钢纤维混凝土宜选用优质减水剂，但应符合有关外加剂的质量规定要求，严禁掺加氯盐。
为降低水灰比、改善拌和物的和易性，可使用减水剂或超塑化剂。
5.钢纤维配制普通钢纤维混凝土，通常使用低碳钢纤维，而配制耐火或防腐的钢纤维混凝土，则应使用不锈钢纤维。
钢纤维用量一般为混凝土体积的1%～2%，最大不超过2.5%。
钢纤维品种见表10-23。
表10-23 钢纤维品种参考注 1.长直形圆截面直径为0.3～0.6mm；扁平形厚为0.15～0.4mm，宽度为0.25～0.9mm，以上两种长度一般为20～60mm。
2.钢纤维的长径比（长度与直径之比）宜为60～80。
3.带弯钩集束状钢纤维系用水溶性胶将20～30 根黏结在一起，单根直径为0.3～0.5mm，长度为40～60mm，黏结后束的长径比为20～30，这种钢纤维在搅拌时遇水后可解离成单根，易于分布。
二、钢纤维混凝土的性能指标掺入钢纤维的混凝土能有效地提高和改善混凝土的性能，其抗拉、弯曲抗拉强度可提高1.3～1.5 倍，抗弯曲韧性可提高40～60 倍，抗冲击性能可提高4～9 倍，耐磨性增加1 倍，耐冻性增加0.9 倍，疲劳强度以及抗裂缝开展、结构刚度、承载力等性能都有所改善。
三、钢纤维混凝土的施工（1）钢纤维混凝土宜采用机械搅拌，搅拌时，使钢纤维在混凝土中均匀分散。
常用搅拌方法有两种：①将钢纤维通过分布机或孔筛散开加入粗骨料中先行搅拌，使钢纤维均匀分布和避免结团，然后再与水泥、砂、石一起倒入搅拌机内搅拌，直至均匀；②先投入砂、石、水泥干拌，然后加水或外加剂水溶液湿拌的同时，将钢纤维均匀分散到拌和物中，直至搅拌均匀，搅拌时间应比普通混凝土延长1～2min。
钢纤维混凝土结构设计与施工规范
钢纤维混凝土结构设计与施工规范一、概述钢纤维混凝土是一种通过向混凝土中加入钢纤维来增强其力学性能的新型材料，其应用范围越来越广泛。
本文将介绍钢纤维混凝土结构设计与施工规范。
二、材料选择1. 水泥：采用普通硅酸盐水泥或矿物掺合料水泥。
2. 砂：采用细度模数在2.4~3.0之间的细砂，砂的含泥量不得超过3%。
3. 石料：采用强度等级为C30以上的骨料，骨料应选用硬度较高、坚固耐磨、无软裂纹的石料。
4. 钢纤维：采用拉伸强度不小于1000MPa、抗弯强度不小于800MPa、长度在30mm以下的钢纤维。
5. 减水剂：采用高效减水剂，减水率应控制在10%以内。
三、设计原则1. 钢纤维混凝土的设计原则应符合混凝土结构设计的基本原则，满足强度、稳定性和耐久性等要求。
2. 在钢纤维混凝土结构设计中，应考虑钢纤维的分散性、长度、直径、强度等因素，同时满足混凝土强度、变形及抗震要求。
3. 钢纤维混凝土结构设计中，应根据结构用途和受力情况，合理选择钢纤维加入量、混凝土配合比、钢筋配筋、板厚等参数。
四、配合比设计1. 按照混凝土设计规范的要求，确定混凝土的等级、强度等级和配合比。
2. 确定钢纤维掺量，通常钢纤维的掺量为混凝土体积的0.5%~2.5%。
3. 调整混凝土配合比，考虑到钢纤维掺量的影响，应适当增加水泥用量和减少砂、石料的用量，以保证混凝土的强度和工作性能。
五、施工技术1. 钢纤维混凝土的施工应符合混凝土结构施工的规范要求，保证混凝土的质量和工作性能。
2. 钢纤维混凝土的搅拌应采用机械搅拌方式，搅拌时间应控制在2~3min。
3. 钢纤维混凝土的振捣应采用高频振捣器，振捣时间应控制在1~2min。
4. 钢纤维混凝土的养护应注意保湿，养护时间不得少于14天。
六、质量控制1. 钢纤维混凝土的质量控制应按照混凝土结构质量控制的规范要求进行。
2. 钢纤维混凝土的抗压强度、抗拉强度、抗弯强度、抗冻融性等性能应符合设计要求。
混凝土用钢纤维的掺量
混凝土用钢纤维的掺量混凝土用钢纤维的掺量是指在混凝土中加入一定比例的钢纤维，以提高混凝土的抗拉强度和抗裂性能。
钢纤维是指由高强度、高模量的钢材制成的细丝状纤维。
混凝土用钢纤维的掺量影响着混凝土的力学性能和工程应用特性。
本文将从掺量的选择、对混凝土性能的影响、施工要点等方面进行探讨，以便更好地理解混凝土用钢纤维的掺量问题。
首先，选择合适的掺量是混凝土用钢纤维设计的重要环节。
钢纤维的掺量应综合考虑混凝土的设计强度、工程要求、使用环境等因素。
一般情况下，混凝土用钢纤维的掺量在0.5%~2.5%之间。
低掺量时，钢纤维的作用主要是抵抗混凝土开裂，提高抗裂性能；高掺量时，钢纤维的作用主要是提高混凝土的拉伸强度和韧性。
掺量过高会增加混凝土成本，同时也会对混凝土的流动性、抗压强度等性能产生负面影响。
因此，在具体工程应用中，应根据实际需要和经济性综合考虑，选择合适的掺量。
其次，混凝土用钢纤维的掺量对混凝土的性能有着明显的影响。
首先，钢纤维的加入可以提高混凝土的抗裂性能。
由于混凝土的抗拉强度较低，在受力时容易发生开裂。
而加入钢纤维可以使混凝土的抗拉强度得到提高，从而减少开裂的可能性。
其次，掺入适量的钢纤维可以提高混凝土的韧性。
由于钢纤维具有良好的延性和韧性，可以在混凝土受力时起到桥梁的作用，使裂缝能够得到有效的控制和分散，从而提高混凝土的承载能力。
此外，钢纤维的加入还可以提高混凝土的疲劳抗性能、抗冻性能等，对于一些特殊的工程环境具有很好的应用价值。
最后，混凝土用钢纤维在施工过程中需要注意一些要点。
首先，钢纤维的添加应均匀分散在混凝土中，避免出现团茎聚集，影响混凝土的性能。
其次，施工时需要注意保护钢纤维，避免钢纤维表面生锈。
一般情况下，钢纤维在混凝土中的碱度对其锈蚀性能有较大影响，因此，在施工前需要对钢纤维进行酸洗等处理，以延长其使用寿命。
同时，还需要注意混凝土的养护。
由于钢纤维和混凝土的相互作用，可能会对混凝土的养护工艺产生影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【专业知识】钢纤维混凝土的配制一般要求
【学员问题】钢纤维混凝土的配制一般要求？
【解答】（1）配制要求
为了获得高强度的钢纤维混凝土，必须满足以下条件：
1）具有足够数量和匀质的高强钢纤维；
2）在整个工艺过程中，钢纤维仍保持自身的大部分强度；
3）纤维同混凝土的粘结力较好，纤维同砂浆接触部分的密实度较高；
4）纤维应均匀分布在基体材料的整个体积中；
5）基体材料对纤维应是化学惰性的；
6）基体材料应具有足够的抗剪强度。
（2）组成材料
1）水泥：一般使用32.5级、42.5级普通硅酸盐水泥；配制高强钢纤维混凝土，可使用52.5级以上的硅酸盐水泥。
采用硅酸盐水泥配制的钢纤维混凝土，可掺用矿物掺合料
2）骨料：砂的粒径为0.15~5mm；卵石或碎石的最大粒径一般不宜大于20mm，对钢纤维喷射混凝土，则不宜大于10mm.
3）外加剂：掺外加剂是为了降低水灰比，从而改善拌合物的和易性。
可使用减水剂或高效减水剂。
配制钢纤维喷射混凝土，则需掺入适量速凝剂。
对抗冻性有要求的钢纤维混凝土，宜用引气型减水剂。
4）砂率：保证钢纤维混凝土拌合物的和易性，混凝土的砂率一般不应低于45%.水泥用量一般较未掺纤维的混凝土高10%左右。
（3）配合比设计
钢纤维混凝土配合比除满足普通混凝土一般要求外，还应满足抗拉强度或抗折强度、韧性及施工时拌合物和易性和钢纤维不结团的要求。
在某些条件下还应满足对抗冻性、抗渗性的要求。
对有耐腐蚀和耐高温要求时的结构物，应选用不锈钢钢纤维。
钢纤维混凝土配合比设计，可按下述步骤进行：
1）根据强度标准值或设计值以及施工配制强度提高系数，确定试配抗压强度与抗拉强度或试配抗压强度与抗折强度，按《普通混凝土配合比设计规程》（JGJ55-2000）的规定采用。
2）根据试配抗压强度计算水灰比；
3）根据试配抗拉强度或抗折强度或韧性与耐久性要求，按表10-101选用或根据已有资料确定钢纤维体积率；
钢纤维体积率采用范围表10-101
钢纤维混凝土结构类型钢纤维体积率（%）
一般浇筑成型的结构0.5~2.0
局部受压构件、桥面、预制柱顶1.0~1.5
铁路轨枕、刚性防水屋面0.8~1.2
喷射钢纤维混凝土1.0~1.5
4）根据施工要求的稠度，通过试验或按已有资料确定单位体积用水量，如掺用外加剂时应考虑外加剂的影响；
5）根据稠度和钢纤维体积率或参照已有工程经验确定砂率；
6）按绝对体积法或假定质量密度法计算材料用量，确定初步配合比；
7）按初步配合比进行拌合物性能试验，调整单位体积用水量和砂率，确定强度试验用的基准配合比；
8）根据强度试验结果调整水灰比和钢纤维体积率，确定施工配合比。
钢纤维混凝土水灰比宜选用0.45~0.50，每立方米的水泥用量宜为360~400kg；当钢纤维体积率较大时，水泥用量可适当增加，但不应大于500kg.钢纤维混凝土单位体积用水量可通过试验或根据已有经验确定。
钢纤维混凝土坍落度可比相应普通混凝土要求值小20mm.
钢纤维混凝土初步配合比确定后，应进行拌合物性能试验，检查其稠度、粘聚性、保水性是否满足施工要求，若不满足，则应在保持水灰比和钢纤维体积率不变的条件下，调整单位体积用水量或砂率，直到满足要求。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
事实表明，习惯左右了成败，习惯改变人的一生。
在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。
希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。
