桥梁构造基础知识
桥梁工程基础知识及控制要点
桥梁下部结构的特点
■重力式桥台的受力特点 1、对于桥台尚要考虑车辆荷载引起的土侧压 力。 2、其次桥台的强度、偏心距和稳定性的验算与桥
墩相同，但只作顺桥方向的验算。
第32页，共60页。
桥梁上部结构的特点
• 钢筋混凝土空心板桥
• 装配式钢筋混凝土简支T梁 • 预应力混凝土简支T梁构造
桥梁施工过程中的测量
• 施工过程中，应测定并经常检查桥涵结构浇砌 和安装部分的位置和标高，并作出测量记录和 结论，如超过允许偏差时，应分析原因，并予 以补救和改正。桥轴线超过1000米的特大桥梁 和结构复杂的桥梁施工过程，应进行主要墩、 台（或塔、锚）的沉降变形监测，桥梁控制网 应每年复测一次，以确保施工安全和质量。
所有控制点应便于观测和保存。
第36页，共60页。
桥涵施工测量要求
当有良好的丈量条件时可采用直接丈量法 进行墩台施工定位，应对尺长、温度、拉 力、垂度和倾斜度进行改正计算。
大、中桥的水中墩、台和基础的位置，宜 用全站仪测量。
曲线上的桥梁施工测量，应按照设计文件 参照公路曲线测定方法处理。
第37页，共60页。
• 灌注钢筋混凝土桩：实心断面，混凝土强度 不低于C20
• 承台的平面尺寸和形状
• 桩的中距
第25页，共60页。
刚性基础的受力特点
第26页，共60页。
刚性基础的受力特点
第27页，共60页。
刚性基础的受力特点
第28页，共60页。
桥梁下部结构的特点
■重力式桥墩；梁桥重力式桥墩有墩帽、墩身、基础等 组成，墩帽要满足支座布置和局部承压得需要；拱桥重 力式桥墩分为普通墩与制动墩，制动墩承受单向较大的 水平推力，防止出现一侧的拱桥倾坍，因而尺寸较厚实。 与梁桥重力式桥墩相比较，具有拱座等构造设施。 ■重力式桥台（U形桥台）：由台帽、背墙、台身（前 墙、侧强）、基础、锥坡等几部分组成。
桥梁结构构造图
(2)所谓装配式简支梁就是利用运输和
起重设备将预制的独立构件运到桥位现场， 进行起吊、安装、拼连而成的梁。
2、整体式简支梁的特点 （1）优点：结构整体性强，刚性大。 （2）缺点：因需现场浇筑，施工速度慢， 工业化程度低，又要耗费大量用作模板、 支架的材料。
3、装配式简支梁桥的特点
（1）桥梁构件的型式和尺寸趋于标准
3、主梁的间距和主梁的片数 对于一定的桥面宽度而言，主梁间距 小，片数就多，T梁翼板挑出的长度就小； 间距大，片数少，翼板就长。 4、主梁的高度与主梁的细部尺寸
二、横隔梁 横隔梁的作用 横隔梁起着联系各主梁、增强全桥整
体性的作用，保证作用在桥面上的车辆荷 载对主梁有良好的横向分配。
横隔梁一般按奇数设计，截面形式通 常做成肋板式截面，肋宽常用 0.12~0.20m。
板； ②对车辆轮重的集ຫໍສະໝຸດ 荷载起分布作用； ③保护主梁免受雨水侵蚀。
（3）装配式钢筋混凝土、预应力混
凝土梁桥，通常用水泥混凝土或沥青混 凝土铺装，厚度为0.06~0.08m。
4、防水层 国内常用的是贴式防水层，厚度一般 为，0.01~0.02m即所谓的“三油二毡”:
（1）先在三角垫层上用水泥砂浆抹平；
化，有利于大规模工业化制造。 目录 编辑 第一章 算法初步 [2] 1.1 算法与程序框图 1.2 基本算法语句 （2）可充分采用自动化、机械化的施 1.3 算法案例 阅读与思考 割圆术 复习参考题 第二章 统计 [3] 2.1 阅读与思考 一个著名的案例 阅读与思考 广告中数据的可靠性 阅读与思考 如何得到敏感性问题的诚实反应 2.2 用样本估计总体 阅读与思考 生产过程中的质量控制图 2.3 变量间的相关关系 阅读与思考 相关关系的强与弱 实习作业 复习参 考题 第三章 概率 3.1 的概率 阅读与思考 天气变化的认识过程 3.2 古典概型
一建桥梁知识点附口诀免费整理分享
一建桥梁知识点附口诀免费整理分享桥梁工程知识点部分3011桥梁的构造桥梁由上部结构、下部结构、支座、附属设施四个基本部分组成。
（支书上下桥）上部结构：桥跨。
下部结构：桥墩、桥台、基础。
桥梁附属：桥面系、伸缩缝、桥头搭板、锥坡（西风破板）桥面系：灯光照明、桥面铺装、栏杆、排水防水系统。
（明装烂牌、暗度陈仓）一、桥梁的分类（一）桥梁的基本体系：拱桥、刚架桥、悬索桥、梁式桥（宫刚悬梁）1、梁式体系：简支梁、悬臂梁、固端梁、连续梁（易建联选股票）2、拱式体系：拱是有推理的结构，对地基要求较高。
3、刚架桥：由内湾的上部梁结构与承压的下部梁柱整体结合在一起的结构。
4、悬索桥：以悬索为主要承重结构的桥，其构造为缆、塔、锚、吊索、桥面（他免掉懒猫），一般有加筋梁。
5、组合体系：连续刚构、梁拱组合体系、斜拉桥（承压的塔、受拉的索、承弯的梁体）（二）桥梁的其他分类按桥梁区全场和跨径的不同分为：特大桥、大桥、中桥、小桥。
按上部结构的行车道位置分为：上承式桥、下承式桥和中承式桥。
单孔跨径不到5M 的为涵洞注意：特大桥的数量或结构形式发生变化的属于重大设计变更；大中桥的数量或结构形式发生变化的属于较大设计变更。
3012桥梁基础分类和受力特点1、桥梁基础按施工方法桥梁基础按施工方法可分为扩大基础、桩基础、沉井、地下连续墙等（陈迪装阔）一、扩大基础（明挖扩大、浅基础；适用于地基承载力较好的各类土层、地基反力）。
按施工方法分为机械开挖基坑浇筑法、人工开挖基坑浇筑法、土石围堰开挖基坑浇筑法、板桩围堰开挖基坑浇筑法。
（人际版图）二、桩基础1、桩的分类按使用功能分：竖向抗压桩、竖向抗拔桩、水平受荷桩、复合受荷桩（说服哑巴）按桩的承载性能分类：摩擦桩、端承桩、摩擦端承桩、端承摩擦桩按施工方法分：沉桩、钻孔灌注桩、挖孔灌注桩。
沉桩：静力压桩法、锤击沉桩法、振动沉桩法、射水沉桩法。
钻孔灌注桩：适用于粘性土、砂土、砾卵石、碎石、岩石等各类土层。

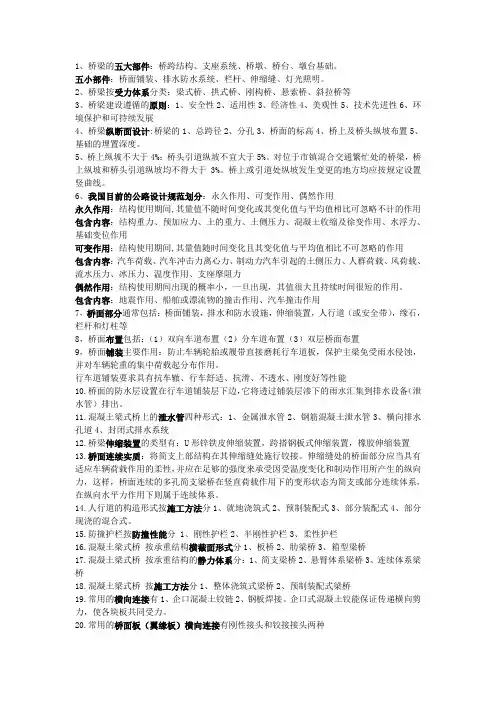

桥梁考试知识点汇总
1、桥梁的五大部件：桥跨结构、支座系统、桥墩、桥台、墩台基础。
五小部件：桥面铺装、排水防水系统、栏杆、伸缩缝、灯光照明。
2、桥梁按受力体系分类：梁式桥、拱式桥、刚构桥、悬索桥、斜拉桥等3、桥梁建设遵循的原则：1、安全性2、适用性3、经济性4、美观性5、技术先进性6、环境保护和可持续发展4、桥梁纵断面设计:桥梁的1、总跨径2、分孔3、桥面的标高4、桥上及桥头纵坡布置5、基础的埋置深度。
5、桥上纵坡不大于4%；桥头引道纵坡不宜大于5%。
对位于市镇混合交通繁忙处的桥梁，桥上纵坡和桥头引道纵坡均不得大于3%。
桥上或引道处纵坡发生变更的地方均应按规定设置竖曲线。
6、我国目前的公路设计规范划分：永久作用、可变作用、偶然作用永久作用：结构使用期间,其量值不随时间变化或其变化值与平均值相比可忽略不计的作用包含内容：结构重力、预加应力、土的重力、土侧压力、混凝土收缩及徐变作用、水浮力、基础变位作用可变作用：结构使用期间,其量值随时间变化且其变化值与平均值相比不可忽略的作用包含内容：汽车荷载、汽车冲击力离心力、制动力汽车引起的土侧压力、人群荷载、风荷载、流水压力、冰压力、温度作用、支座摩阻力偶然作用：结构使用期间出现的概率小，一旦出现，其值很大且持续时间很短的作用。
包含内容：地震作用、船舶或漂流物的撞击作用、汽车撞击作用7，桥面部分通常包括：桥面铺装，排水和防水设施，伸缩装置，人行道（或安全带），缘石，栏杆和灯柱等8，桥面布置包括：（1）双向车道布置（2）分车道布置（3）双层桥面布置9，桥面铺装主要作用：防止车辆轮胎或履带直接磨耗行车道板，保护主梁免受雨水侵蚀，并对车辆轮重的集中荷载起分布作用。
行车道铺装要求具有抗车辙、行车舒适、抗滑、不透水、刚度好等性能10.桥面的防水层设置在行车道铺装层下边，它将透过铺装层渗下的雨水汇集到排水设备（泄水管）排出。
11.混凝土梁式桥上的泄水管四种形式：1、金属泄水管2、钢筋混凝土泄水管3、横向排水孔道4、封闭式排水系统12.桥梁伸缩装置的类型有：U形锌铁皮伸缩装置，跨搭钢板式伸缩装置，橡胶伸缩装置13.桥面连续实质：将简支上部结构在其伸缩缝处施行铰接。
桥梁工程知识点(4)
第一章绪论第一节概述1.桥梁组成: 上部结构、下部结构、支座、附属结构。
上部结构是跨越结构，是横越空间的部分（如梁桥指位于支座以上的部分) ，通常包括桥跨结构和桥面构造面构造两大部分。
上部结构的作用是跨越障碍并承受其上的桥面荷载和交通荷载。
桥面构造是指公路硷的行车道铺袋，铁路桥的道砟、枕木、轨道，以及伸缩缝、排水防水系统、人行道、安全带、路缘石、栏杆、照明系统等。
下部结构指桥梁支座以下的支承结构，它包括桥墩、桥台和桥墩台之下的基础，是将上部结构及其承受的交通荷载传入地基的结构物。
桥台设在桥跨结构的两端，它除了支承上部结构之外，还起到桥梁和路堤衔接并防止路堤下滑和坍塌的作用，其两侧做成填土或填石锥体并在表面加以铺砌，用来保证桥台和路堤的良好衔接，并保证桥头路堤的稳定。
桥跨结构与墩7台之间还设置支座，桥上还应设伸缩缝，通航河流还常设防止船只撞击墩台的防撞结构等。
二相关专业术语2.净孔径对于梁式桥是指设计洪水位上两个相邻桥墩台之间的净距。
对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。
3.总孔径各孔净孔径的总和，它反映桥下宣泄洪水的能力4.计算跨径，轴心到轴心对于设有支座的梁桥，是指桥跨结构相邻两个支座中心之间的距离；对于拱式桥，是指桥跨两相邻拱脚截面重心之间的水平距离。
桥梁结构的力学计算，是以计算跨径为基础的。
5.标准跨径对于梁式桥，公路是指两相邻桥墩中线之间的距离，或桥墩中线与桥台背前缘之间的距离：铁路梁式桥特大桥：多孔跨径总长大于1000米，单孔跨径大于150米大桥：1000米大于多孔跨径总长大于100米 150米，大于等于单孔跨径，大于等于40米桥长梁桥系指桥台挡砟前墙之间的长度：供桥系指拱上侧墙与桥台侧墙之间两伸缩缝外端之间的长度，钢架桥系指钢架顺跨度方向外侧间的长度。
6.四按结构体系分类7.梁式桥：简支梁、连续梁、悬臂梁梁式桥在竖向荷载作用下，支座只产生竖向反力，梁部结构只受弯剪（有时也受扭），不承受轴向力。
桥梁工程知识点ppt课件
•净跨径l0； •总跨径：l=l1 + l2 + l3
•计算跨径；•桥下净空高度； •建筑高度；•标准跨径：
•净矢高；•计算矢高：•矢跨比；
梁式桥的纵向布置 拱式桥
•纵断面设计
确定桥梁的总跨径、桥梁的分孔、 桥道的标高、标上和桥头引道的纵坡 以及基础的埋置深度等。
(1)桥梁总跨径的确定 对于一般跨河桥梁，总跨径可参
(2)拱式桥：
承重结构：拱(拱圈或拱肋)； 受力特征：在竖直荷载作用下， 支座有竖直反力和水平反力(推力)；
桥跨结构受力： 与同跨径的梁相比， 拱的弯矩和变形较小， 以受压为主；
建筑材料用抗压能力强的圬工材料 (如砖、石、混疑土)和钢筋混凝土； 形式：三铰拱，两铰拱，无铰拱。
(3)刚架桥：
显著特点：是桥跨结构(梁或板)和 墩台连接成一整体；
③具有贴式防水层的水泥混凝土或 沥青混凝土铺装
贴式防水层铺装
在防水程度要求高，或在桥面板位 于结构受拉区而可能出现裂纹的桥梁上， 需做贴式防水层。该层设在低标号混凝 土排水三角垫层上面，再铺保护层。
装配式梁式桥，宜在接缝处的混凝土 铺装层内或保护层内设置一层(3~6)的 钢筋网。
(2)桥面纵横坡
常用泄水管的型式：
金 属
①金属泄水管：
泄
适用于具有贴式防
水 管
水层的铺装结构。
钢
②钢筋混凝土泄水管：
筋
适用于不设专门防
混 凝
水层而采用防水混凝土
土
泄
的铺装构造上。
水
管
3、桥面伸缩缝
(1)原因： (2)设置：两梁端间以及梁端与桥 台背墙间设置。 (3)作用：保证梁能自由变形；车 辆在设缝处能平顺地通过；防止雨水、 垃圾泥土等渗入而阻塞。
桥梁工程知识点
1.桥梁的作用是什么？它是由哪几个主要部分组成的？各部分的主要作用是什么？桥梁是指供车辆和行人等跨越障碍（河流、山谷、还晚或其他路线等）的工程建筑物(跨越障碍的通道）。
桥梁由上部结构（包括桥跨部分和桥面构造，前者指直接承受桥上交通荷载的主体部分，后者指为保证桥跨结构能正常使用而需要的各种附属结构），下部结构（包括桥墩、桥台以及墩台的基础。
是支承上部结构、向下传递荷载的结构物）。
和支座组成（连接桥跨结构和桥梁墩台，提供荷载传递途径，适应结构变位要求），五大部件：桥垮、桥墩、桥台、基础、支座五小部件：桥面铺装、排水防水系统、栏杆护栏、伸缩缝、灯光照明2.解释以下几个术语：总跨径（桥梁孔径）、净跨径、计算跨度、桥长、建筑高度、桥渡。
计算跨径：桥梁结构相邻两支座间的距离L称为计算跨径净跨径：对梁式桥，设计洪水位上线上相邻两桥墩（或桥台）间的水平间距L0,称为桥梁的净跨径。
总跨径：各孔径跨径之和称为总跨径。
桥梁全长：对梁长，两桥台侧墙或八字墙尾端之间的距离LT，称为桥梁全长。
桥梁建筑高度：桥面至桥跨结构最下缘的垂直高度h，称为桥梁建筑高度。
桥渡：以桥梁为主体包括桥头引线、导流堤等跨越河流、深谷、低洼地带的全部建筑物称桥渡3.按照力学特性（体系）划分，桥梁有哪些基本类型？各类桥梁的受力特点是什么？按受力特性分，桥梁可分为梁桥、拱桥、悬索桥三种梁桥中，梁作为承重结构，主要是以其抗弯能力来承受荷载的。
在竖向荷载作用下，其支座反力也是竖直的；简支的梁部结构只受弯剪，不承受轴向力。
拱桥的主要承重结构是具有外形的拱圈。
在竖向荷载作用下，拱圈主要承受轴向压力，但也受弯受剪。
在拱趾处支撑力除了竖向反力外，还有较大的水平推力悬索桥在在竖向荷载下，其索受拉，锚碇处会承受较大的竖向（向上）和水平（向河心）力4.什么是桥梁的净空（限界）？它有什么用途？桥梁净空：包括桥面净空和桥下净空。
在净空界限范围内不得有桥跨结构的构件或其他建筑物侵入，以保证行车安全。
桥梁结构与识图1桥梁的基本知识
20≤ Lk ＜40
小桥
8≤L≤30
5≤ Lk ＜20
涵洞
------
Lk ＜5
注：圆管涵及箱涵不论管径或孔径大小、孔数多少，均称为涵洞。
2-2 按跨径划分
上述分类只能理解为一种行业管理的分类，它不能反 映桥梁工程设计、施工的复杂程度。
国际上一般认为： 单跨跨径小于150m属于中小桥梁、大于150m称为大
河北赵县赵州桥，公元595-605年建造，空腹式圆弧形石拱桥， 净跨37.02米，宽9米，矢高7.23米;欧洲比中国晚了1200年。
泸定大渡河铁索桥
全长：103米
建成时间：公元1706年
简介：四川沪定铁索桥，跨越大 渡河，位于川、藏要道，是铁索 桥中现存制作最精良的一座。桥 始建于清·康熙四十四年(1705 年)，次年完成。桥净跨100米， 桥宽2.8米，上铺木板，底索9根， 每根索长约128米，两侧各有两 根栏杆索，由四川善于制作铁索 桥的全天州修建。两岸石砌桥台，
《工程力学》、《工程识图 与制图》、《道路建筑材料 检测与应用》等
后续课程
《桥梁施工技术》、《公路 工程计量与计价》等
受力特点
适用范围
构造原理
主要做法、结构尺寸
识图方法
图示内容、图示方法、识 图方法
计算原理
计算理论、计算方法
单元1 桥梁的基本知识
学习目标
关于水位：
低水位-枯水季节最底； 高水位-洪峰季节最高； 设计洪水位-按规定的设计洪水频率计算所得的高水
位； 通航水位：正常航行水位；
净跨径：设计洪水位上相邻两个桥墩（或桥台）之间 的净距（梁桥），拱跨两个拱脚截面最低点之间的水 平距离（拱桥）
