河道挡墙方案
挡墙工程施工方案
挡墙工程施工方案一、项目概述挡墙工程是指在道路、河道、渠道等工程中设置挡土结构，以防止土体侵蚀或防止水流冲刷。
本施工方案旨在针对挡墙工程，提出具体施工方案。
二、施工准备1.进行现场勘察和测量，确定挡墙的尺寸和位置。
2.准备施工机具和设备，包括挖掘机、铲车、水泥搅拌机等。
3.采购施工材料，包括水泥、石料、钢筋等。
4.编制施工安全计划和环境保护措施。
三、施工步骤1.地基准备(1)清理施工场地，清除草木等障碍物。
(2)进行地面平整，确保挡墙基础的稳固性。
(3)打入地基桩，提高挡墙的抗震性能。
2.基础施工(1)按照设计要求进行基础开挖，确保基础的深度和宽度。
(2)在基础底部铺设防渗透材料，如防水胶膜。
(3)浇筑混凝土基础，同时埋入预埋钢筋。
(4)经过一定时间的养护后，进行基础验收。
3.挡墙施工(1)快速浇筑混凝土挡墙墩和挡墙板，确保施工的连续性和一致性。
(2)对挡墙进行抹灰，增加挡墙的光滑度和美观性。
(3)固定挡墙墩与挡墙板之间的铁丝网，增加挡墙的强度和稳定性。
(4)定期进行挡墙施工的质量检查和验收，确保施工标准的合格。
4.后期工程(1)进行挡墙的养护，以提高挡墙的强度和耐久性。
(2)进行挡墙防水处理，以增加挡墙的防渗透性。
(3)进行挡墙附属设施的安装，如挡墙台阶、护栏等。
(4)清理施工现场，恢复施工区域的正常交通和环境。
四、施工注意事项1.施工过程中，应严格遵守安全作业规范，保证施工人员的人身安全。
2.为了保证施工质量，应严格按照设计要求进行施工，杜绝任何违规操作。
3.施工过程中应密切配合，确保各项施工工序的协调性和连贯性。
4.在施工现场设置警示标志，以确保施工现场的安全性和通行性。
5.施工现场应做好环境保护工作，避免污染地下水和周围环境。
五、施工质量验收1.基础施工结束后，由设计师进行基础验收，确保基础的质量合格。
2.挡墙施工结束后，由验收部门进行挡墙的质量验收，包括挡墙的平整度、墩与板的连接牢固性等。
河道挡墙维修工程施工方案
一、工程概况本工程位于某市某河道，挡墙全长1000米，主要承担河道防洪、导流、护岸等作用。
由于长时间的水流冲刷、冻融循环以及人为破坏等原因，导致挡墙出现裂缝、沉降、倾斜等现象，严重影响河道行洪安全和周边居民的生活。
为确保河道行洪安全，经相关部门批准，对该河道挡墙进行维修施工。
二、施工目标1. 消除挡墙安全隐患，确保河道行洪安全；2. 提高挡墙结构稳定性，延长使用寿命；3. 减少施工对周边环境的影响，确保施工顺利进行。
三、施工方案1. 施工准备（1）人员组织：成立施工项目部，明确各岗位职责，配备充足的施工人员。
（2）材料设备：准备水泥、砂、石子、钢筋、模板、混凝土输送泵、振动棒等材料设备。
（3）施工图纸：熟悉施工图纸，明确施工要求。
2. 施工工艺（1）裂缝处理：采用灌浆法进行裂缝处理，具体步骤如下：1）凿除裂缝两侧的松动部分，清理干净；2）用钢丝刷清理裂缝表面，确保裂缝表面干净、无油污；3）采用环氧树脂灌浆材料进行灌浆，确保灌浆饱满；4）养护7天，待灌浆材料固化后进行后续施工。
（2）沉降处理：采用注浆法进行沉降处理，具体步骤如下：1）在沉降区域开挖深1.5米的基坑；2）在基坑底部设置钢筋网，浇筑混凝土垫层；3）在垫层上浇筑混凝土，确保混凝土厚度符合设计要求；4）养护7天，待混凝土固化后进行后续施工。
（3）倾斜处理：采用锚杆加固法进行倾斜处理，具体步骤如下：1）在挡墙倾斜区域钻孔，孔径为100mm，孔深为2.5米；2）将锚杆插入孔内，锚杆长度为3米；3）锚杆与挡墙采用钢筋连接，确保锚杆与挡墙连接牢固；4）锚杆与地面采用锚杆垫块连接，确保锚杆受力均匀；5）养护7天，待锚杆材料固化后进行后续施工。
3. 施工进度安排根据工程量，将工程分为三个阶段：第一阶段：裂缝处理（10天）第二阶段：沉降处理（15天）第三阶段：倾斜处理（15天）四、质量保证措施1. 严格按照设计要求和技术规范进行施工；2. 加强材料检验，确保材料质量合格；3. 严格控制施工工艺，确保施工质量；4. 加强施工过程中的质量检查，及时发现并处理质量问题。
河道挡墙施工方案
河道挡墙施工方案河道挡墙施工方案（第1篇）一、编制依据：1、根据河北省xxx工程公司提供的岩土工程勘察说明报告和挡土墙设计施工图;二、工程概况：1、挡土墙高度为4米，其中毛石基础砼为62厘米，埋设深度持力层粘土到表面土约为100厘米，条石部分的高度约为3.4米;2、挡土墙的宽度其中62厘米毛石砼的宽度为369.4厘米，条石基础下面宽度为215厘米，上面宽为60厘米，挡土墙的长度根据实际地形而定，挡土墙高出表面土50厘米设一个泄水孔，表面土至顶部的位置中间再设一个泄水孔，水平方向每隔5米设泄水孔一个，沉降缝每隔5米设一个，泄水孔和沉降缝的施工的具体做法必须符合设计要求和规范规定。
三、材料规格;1、水泥采用425#水泥，水泥必须具有出厂合格证和现场抽检试验报告，强度和安定性必须符合相关规定的性能指标;2、砂采用带黑色河砂(中粗砂)，砂的含泥量必须在规定允许范围内不得超标;3、条石采用青石而且强度必须达到设计要求即25mpa，规格采用30×30或40×40;四、施工放线：1、依据厂方现场指定开挖线，深度和宽度必须符合设计施工图规定尺寸，采用机械开挖时，施工单位必须安排技术负责人员现场指挥，避免超深、超宽、多挖，造成回填材料的增大，杜绝工程量的浪费;2、基础开挖工作完成后，请当地质监部门、地勘、设计、甲方、监理、施工等单位会同验槽，各项要求都能符合设计要求后，才能进行下一道工序施工;五、施工技术保证措施：1、基础部分采用c10砼，加入人头石，用机械搅拌，振动棒振捣密实，模板制作安装时，必须牢固、平稳，尺寸必须符合设计要求;2、条石砌筑方法：采用一顺一丁层层交叉上下错接的方法砌筑，砌筑砂浆的强度为m10水泥砂浆，砂浆必须符合设计要求而且必须饱满，不能有空鼓现象;3、当每一层条石砌好后，中间部分填充材料采用强度与条石强度等级一致即c25砼，用机械搅拌，用振动棒浇筑密实;4、挡土墙的外侧面必须采用人工凿槽，具体做法应为“寸二錾”，錾路必须保证均匀、平整、垂直;5、墙面勾缝采用皮带缝1：2水泥砂浆勾缝，要求横平竖直外表美观;6、挡土墙内侧回填措施：采用砂夹石回填，砂：石=3：7.回填宽度为挡土墙内墙起80~100厘米宽度，高度为挡土墙的高度。
河道治理工程挡墙施工方案
河道治理工程挡墙施工方案一、工程概述1.1 项目背景随着城市化进程的加快，城市基础设施的建设和改造工程愈发显得重要。
河道治理工程是城市基础设施建设的重要组成部分，而挡墙施工是河道治理工程的重要环节。
本次施工方案是为了解决某市区内河道的堤岸塌陷问题，保障河道安全及周边居民的生命财产安全。
1.2 项目位置本项目位于某市区内的一条主要河道，河道两侧为居民区和商业区，围墙塌陷严重影响了周边居民和商业区的安全。
为改善河道环境，提高河道整体安全性，本项目主要针对该市区内的某一段河道的挡墙施工。
1.3 工程目标本次施工的主要目标是修复河道两侧的围墙，提高围墙的稳定性和安全性，保障周边居民和商业区的生命财产安全。
同时，也为未来的河道水利设施改造工程打下基础。
1.4 施工内容本次施工主要包括以下内容：（1）原围墙的拆除（2）新挡墙的设计和施工（3）挡墙的防渗和防渗处理（4）挡墙的抗震和防水处理（5）挡墙的美化和环境治理1.5 施工方法本次施工将采用组合施工方法，结合挡墙的材料和场地实际情况，选择合适的施工方式和方案，保障施工工程的顺利进行。
二、工程准备2.1 人员组织为保障施工工程的质量和安全，将组织专业的施工团队，包括项目经理、技术员、监理员、施工队伍等。
并根据需要聘请相关专业的设计师和工程师参与施工方案的设计和审核。
2.2 材料准备根据挡墙施工需要，将提前准备好相关的挡墙材料，包括水泥、砂石、钢筋等材料。
同时，也将积极与供应商合作，确保施工期间材料的及时供应和质量保障。
2.3 设备准备将根据挡墙施工的具体要求，准备好所需的施工设备和机械设备，包括起重机、混凝土搅拌机、挖掘机等。
2.4 安全管理在施工前，将对施工现场进行全面的安全检查，并建立安全管理制度和施工安全措施，确保施工过程中的安全。
2.5 环境保护在施工前，将进行环境影响评估，并制定环境保护措施，保障施工对周边环境的影响最小化。
三、施工流程3.1 拆除原围墙首先，需要对原围墙进行全面的拆除，清理拆除后的建筑材料和垃圾，为后续新挡墙的施工创造条件。
河道砼挡墙工程施工方案
河道砼挡墙工程施工方案一、工程概况1.1 挡墙工程的基本情况砼挡墙工程是为了保护河道周边环境和防止河水侵蚀而设计的工程，通常采用砼浇筑的方式进行。
挡墙的设计高度和长度根据实际的河道情况以及需要保护的范围来确定，一般是根据工程实地勘察和设计所得结果确定的。
1.2 挡墙工程的施工特点砼挡墙工程的施工特点主要包括：施工周期较长，对施工工艺要求高，需要保证挡墙的结构强度和稳定性，需要保证挡墙的整体美观性和环境友好性。
1.3 施工过程中需要注意的问题在进行砼挡墙工程施工时，需要注意的问题主要包括：施工安全问题，施工工艺问题，施工质量问题，施工环境保护问题等。
二、施工方案2.1 施工前的准备工作在进行砼挡墙工程施工之前，需要进行以下准备工作：（1）项目审批手续首先需要办理相关的项目审批手续，包括工程规划许可证、环保审批等手续。
（2）施工图设计对于砼挡墙工程，需要进行详细的施工图设计，包括挡墙的具体尺寸、结构设计、施工工艺等。
（3）施工单位的选定选择有施工资质和经验丰富的施工单位进行施工。
（4）施工材料的准备准备好施工所需要的各种原材料，包括砼原材料、钢筋等。
2.2 施工工艺砼挡墙的施工工艺通常包括以下几个阶段：（1）基础处理首先需要对挡墙的基础进行处理，包括挖土、夯实、基础浇筑等工序。
（2）模板搭设根据设计图纸要求，搭设好挡墙的模板，确保模板的平整度和光滑度。
（3）钢筋加工根据设计要求，对挡墙所需的钢筋进行加工，并按照设计图纸的要求进行安装。
（4）混凝土浇筑对模板中已经设置好的钢筋进行混凝土浇筑，确保浇筑的质量和均匀性。
（5）养护挡墙浇筑完毕后，需要对挡墙进行养护，保证混凝土的强度和稳定性。
2.3 施工安全在进行砼挡墙工程施工时，需要严格遵守相关的安全操作规程，确保施工过程中的安全。
2.4 施工质量控制在进行砼挡墙工程施工时，需要进行严格的质量控制，包括混凝土的配合比、浇筑方式、养护时间等方面。
2.5 环境保护在进行砼挡墙工程施工时，需要进行严格的环境保护，对挡墙施工过程中产生的废弃物进行合理的处理。

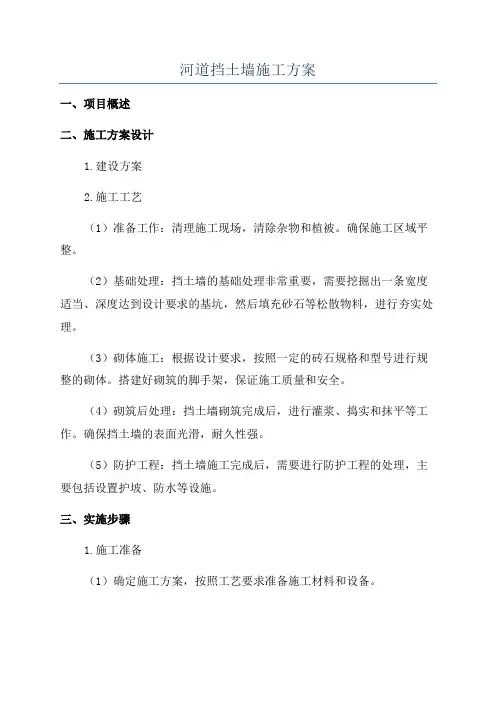

河道挡土墙施工方案
河道挡土墙施工方案一、项目概述二、施工方案设计1.建设方案2.施工工艺（1）准备工作：清理施工现场，清除杂物和植被。
确保施工区域平整。
（2）基础处理：挡土墙的基础处理非常重要，需要挖掘出一条宽度适当、深度达到设计要求的基坑，然后填充砂石等松散物料，进行夯实处理。
（3）砌体施工：根据设计要求，按照一定的砖石规格和型号进行规整的砌体。
搭建好砌筑的脚手架，保证施工质量和安全。
（4）砌筑后处理：挡土墙砌筑完成后，进行灌浆、捣实和抹平等工作。
确保挡土墙的表面光滑，耐久性强。
（5）防护工程：挡土墙施工完成后，需要进行防护工程的处理，主要包括设置护坡、防水等设施。
三、实施步骤1.施工准备（1）确定施工方案，按照工艺要求准备施工材料和设备。
（2）组织人员进行岗位培训，确保施工人员理解施工要求和注意事项。
（3）制定安全生产方案，确保施工过程中的安全。
2.现场布置（1）清理施工现场，清除障碍物和杂物，进行平整。
（2）组织搭建施工脚手架和安全设施，确保施工过程中的安全。
3.基础处理根据设计要求，进行基础处理工作。
首先进行基坑开挖，然后清理杂物和积水。
填充砂石等松散物料，进行夯实处理。
4.砌体施工根据设计要求，进行挡土墙的砌体施工。
选取规整的砖石或混凝土材料，按照设计要求进行施工。
搭建脚手架和支撑体系，确保施工质量和安全。
5.砌筑后处理进行挡土墙的砌筑后处理工作。
包括灌浆、捣实和抹平等工作。
确保挡土墙的表面平整光滑，耐久性强。
6.防护工程挡土墙施工完成后，进行防护工程处理。
设置护坡、防水等设施，保障挡土墙的稳定和耐用性。
四、安全措施1.搭建脚手架和设立警示标志，确保施工人员的安全。
2.施工过程中，要注意操作规范，严禁违章指挥和乱堆乱放。
3.加强对施工人员的技能培训，提高施工人员的安全意识。
4.做好现场勘查和排查工作，预防地质灾害和其他事故的发生。
5.根据施工场所的实际情况，设置有效的排水设施，防止积水对施工造成影响。
五、施工进度安排根据河道挡土墙的长度和高度，以及施工条件的具体情况，制定合理的施工进度安排。
河道挡土墙工程施工设计方案
河道挡土墙工程施工设计方案河道挡土墙工程施工设计方案一、引言河道挡土墙工程是水利工程建设中的重要组成部分，其施工设计关乎工程的安全、质量和投资效益。
本文旨在探讨河道挡土墙工程施工设计的方案，为相关工程提供参考。
二、背景河道挡土墙工程是用于防止河道两侧的土地滑坡或坍塌，保证河道行洪能力，维护人民生命财产安全的重要工程。
随着水利工程建设的不断发展，河道挡土墙工程施工设计的需求日益增加。
因此，制定合理、科学的施工设计方案对于保障水利工程的安全和经济具有重要意义。
三、设计方案1、墙体材料：根据工程实际情况，选择合适的墙体材料。
常用的墙体材料包括混凝土、钢筋混凝土、浆砌石等。
在选择材料时，应考虑材料的强度、耐久性、防渗性能等因素。
2、结构形式：根据地质条件、地形地貌和防护要求等因素，选择合适的结构形式。
常见的结构形式包括重力式、悬臂式、板桩式等。
在选择结构形式时，应综合考虑结构稳定性、施工条件和工程预算等因素。
3、施工要点：制定详细的施工计划，确保施工质量和安全。
施工过程中应注意地基处理、防水层施工等关键环节。
此外，还应考虑施工周期、施工设备和人员配置等因素，确保工程顺利进行。
4、设计优势：河道挡土墙工程的设计方案应具有一定的优势，如结构稳定、防洪能力强、使用寿命长等。
同时，设计方案还应考虑与周边环境的协调，实现人与自然的和谐发展。
5、应用前景：分析河道挡土墙工程在实际应用中的前景，如防护效果、经济效益和社会效益等。
通过综合评估，为工程的建设和管理提供参考。
四、总结本文对河道挡土墙工程施工设计方案进行了详细探讨，提出了选择合适的墙体材料、结构形式和施工要点的重要性。
强调了设计方案应具有的优势，如结构稳定、防洪能力强、使用寿命长等。
通过综合评估应用前景，为相关工程提供参考。
希望本文的探讨能对河道挡土墙工程施工设计提供一定的指导，同时为相关领域的研究人员提供一些有益的参考。
当然，在实际工程中，还需根据具体情况进行深入分析和优化设计。
河道挡土墙施工方案
河道挡土墙施工方案一、前言河道挡土墙是为了保护河道岸边不受侵蚀，确保河道的安全运行。
本文将介绍河道挡土墙的施工方案，包括施工准备、施工工序、材料选择等内容。
二、施工准备1. 现场勘察在施工前需要对河道岸边进行现场勘察，了解地形地貌情况，确定挡土墙的设计方案和施工要求。
2. 施工图纸根据现场勘察结果，绘制出河道挡土墙的详细施工图纸，包括结构设计、尺寸要求等。
3. 施工人员与设备组织施工人员和所需设备，确保施工过程中人力和物力的充足。
三、施工工序1. 地基处理首先进行河道岸边地基的处理，清理杂物，确保地基平整、坚固。
2. 地脚模板搭设根据施工图纸要求，搭设地脚模板，确定挡土墙的基础位置和高度。
3. 混凝土浇筑将混凝土按照设计要求浇筑在地脚模板内，确保混凝土的均匀密实。
4. 外墙模板安装安装挡土墙外墙模板，按照设计要求进行固定和调整，确保外墙结构牢固。
5. 钢筋绑扎在挡土墙内部安装钢筋，增加挡土墙的承重能力和抗震性能。
6. 混凝土浇筑再次进行混凝土的浇筑，将混凝土浇筑到模板内，确保整个挡土墙结构的完整性和稳定性。
7. 模板拆除待混凝土达到设计强度后，拆除模板，进行表面修整，确保挡土墙外观平整、美观。
四、材料选择1. 混凝土选择强度高、耐久性好的混凝土作为挡土墙的主要材料，确保挡土墙的使用寿命和稳定性。
2. 钢筋选用质量优良的钢筋，按照设计要求进行绑扎，增加挡土墙的承重能力。
3. 模板选择结实耐用的模板，确保挡土墙施工过程中模板的稳定性和安全性。
五、总结通过以上方案的实施，可以确保河道挡土墙的施工质量和施工效率，提高挡土墙的使用性能和安全性，保障河道的正常运行和生态环境的保护。
