实验1 电话用户接口模块实验
《现代交换技术》实验课程评价表实验名称：
班级：测评人：学号：
综合评价表
实验1 电话用户接口模块实验
一、实验目的
1．全面了解用户线接口电路功能（BORST）的作用及其实现方法；
2．通过对用户模块电路PBL 387 10电路的学习与实验，进一步加深对BORST功能的理解。
二、电路工作原理
（一）基础原理介绍
用户电路也可称为用户线接口电路（Subscriber Line Interface Circuit—SLIC）。
任何交换机都具有用户线接口电路。
根据用户电话机的不同类型，用户线接口电路（SLIC）分为模拟用户接口电路和数字用户接口电路两种。
模拟用户线接口电路在实现上的最大压力是应能承受馈电、铃流和外界干扰等高压大电流的冲击，过去都是采用晶体管、变压器（或混合线圈）、继电器等分立元件构成。
在实际中，基于实现和应用上的考虑，通常将BORSHCT功能中过压保护由外接元器件完成，编解码器部分另单成一体，集成为编解码器（CODEC），其余功能由集成模拟SLIC完成。
在程控交换机中，向用户馈电，向用户振铃等功能都是在绳路中实现的，馈电电压一般是-60V，用户的馈电电流一般是20mA～30mA，铃流是25Hz,90V左右，而在程控交换机中，由于交换网络处理的是数字信息，无法向用户馈电、振铃等，所以向用户馈电、振铃等任务就由用户线接口电路来承担完成，再加上其它一些要求，程控交换机中的用户线接口电路一般要具有馈电（B），振铃（R）、监视（S）、编译码（C）、混合（H）、测试（T）、过压保护（O）等七项基本功能。
图1-1为模拟用户线接口功能框图。
模拟用户线接口电路的功能可以归纳为BORSCHT七种功能，具体含义是：
（1）馈电（B-Battery feeling）向用户话机送直流电流。
通常要求馈电电压为-48伏或-24伏，环路电流不小于18m A.
（2）过压保护（O—Overvoltage protection）防止过压过流冲击和损坏电路、设备。
（3）振铃控制（R—Ringing Control）向用户话机馈送铃流，通常为25Hz/90Vrms正弦波。
（4）监视（S-Supervision）监视用户线的状态，检测话机摘机、挂机与拨号脉冲等信号以送往控制网络和交换网络。
（5）编解码与滤波（C-CODEC/Filter）在数字交换中,它完成模拟话音与数字码间的转换。
通常采用PCM编码器（Coder）与解码器(Decoder)来完成,，统称为CODEC。
相应的防混叠与平滑低通滤波器占有话路（300Hz-3400Hz）带宽，编码速率为64kb/s。
本功能将在实验6中详细介绍。
（6）混合（H—Hyhird）完成二线与四线的转换功能，即实现用户二线双向信号与发送，接收支路四线单向信号之间的连接。
过去这种功能由混合线圈实现，现在改为集成电路，因此称为“混合电路”。
本功能将在实验8中详细介绍。
（7）测试（T—Test）对用户电路进行测试。
图1-1 模拟用户线接口功能框图
（二）用户电路组成原理
在本实验系统中，用户线接口电路选用的是PBL 387 10集成电路。
PBL 387 10是2/4线厚膜混合用户线接口电路。
它包含向用户话机恒流馈电、向被叫用户话机馈送铃流、用户摘机后自行截除铃流，摘挂机的检测及音频或脉冲信号的识别，用户线是否有话机的识别，语音信号的2/4线混合转换，外接振铃继电器驱动输出。
PBL 387 10用户电路的双向传输衰耗均为﹣1dB ，供电电源为+ 5 V 和﹣5 V ，PBL 387 10还将输入的铃流信号放大以达到电话振铃工作的要求，即达到+75V 的有效值。
其各项性能指标符合邮电部制定的有关标准。
1. 该电路的基本特性 （1）向用户馈送铃流 （2）向用户恒流馈电 （3）过压过流保护 （4）被叫用户摘机自截铃 （5）摘挂机检测和LED
显示 （6）音频或脉冲拨号检测 （7）振铃继电器驱动输出 （8）语音信号的2/4线转换 （9）能识别是否有话机 （10）无需耦合变压器
测试 总线 振铃控制信号
状态信号
2.
图1-2 PBL 387 10内部电路方框图
图1-2是PBL 387 10内部电路方框图。
图2-3是用户线接口电路电原理图。
图1-3中，1VT为电话接口电路发话端的铜铆孔接口，1VR为电话接口收话端的铜铆孔接口。
在电话收话端，从1VR过来的语音信号、拨号音（Dial Signal）、忙音（Busy Signal）和回铃音（Echo Signal）等信号在电子开关U306（CD4066）的控制下分时接通。
电子开关控制信号分别为SELA0、SELA1、SELA2和SELA3，高电平时对应的信号接通，低电平时对应的信号断开。
图1-3 用户线接口电路电原理图
1．向用户话机供电，PBL 387 10可对用户话机提供恒流馈电，馈电电流由VBAT 以及VDD供给。
当环路电阻为2KΩ时，馈电电流为18 mA。
具体如下：
A 供电电源VBAT采用-48V；
B 在静态情况下（不振铃、不呼叫），-48V电源通过继电器静合接点至话机；
C 在振铃时，-48V电源通过振铃支路经继电器动合接点至话机；
D 用户挂机时，话机叉簧下压，馈电回路断开，回路无电流流过；
E 用户摘机后，话机叉簧上升，接通馈电回路（在振铃时接通振铃支路）。
2．PBL 387 10内部具有过压保护的功能，可以抵抗保护TIPRING端口间的瞬时高压，如结合外部的热敏与压敏电阻保护电路，则可抵抗保护250V左右高压。
3．振铃电路可由外部的振铃继电器和用户电路内部的继电器驱动电路以及铃流电源向用户馈送铃流：当继电器控制端 (RC端) 输入高电平，继电器驱动输出端 (RD端) 输出高电平，继电器接通，此时铃流源通过与振铃继电器连接的15端 (RV端) 经TIPRING端口向被叫用户馈送铃流。
当控制端 (RC端) 输入低电平或被叫用户摘机都可截除铃流。
用户电路内部提供一振铃继电器感应电压抑制箝位二极管。
4．监视用户线的状态变化即检测摘挂机信号，具体如下：
A 用户挂机时，用户状态检测输出端输出高电平，以向CPU中央集中控制系统表
示用户“闲”；
B 用户摘机时，用户状态检测输出端输出低电平，以向CPU中央集中控制系统表
示用户“忙”；
C 用户若拨电话号码为脉冲拨号方式时，该用户状态输出端应能送出拨号数字脉
冲。
回路断开时，送出低电平，回路接通时送出高电平（注：本实验系统不选用脉冲拨号方式，只采用DTMF双音多频拨号方式）；
5．在TIPRING端口间传输的语音信号为对地平衡的双向语音信号，在四线VR端与VX端传输的信号为收发分开的不平衡语音信号。
PBL 387 10可以进行TIPRING端口与四线VR端和VX端间语音信号的双向传输和2 / 4线混合转换。
6．PBL 387 10可以提供用户线短路保护：TIP线与RING线间，TIP线与地间，RING 线与地间的长时间的短路对器件都不会损坏。
7．PBL 387 10提供的双向语音信号的传输衰耗均为－40dB。
该传输衰耗可以通过PBL 387 10用户电路的内部调整，也可通过外部电路调整
8．PBL 387 10的四线端口可供语音信号编译码器或交换矩阵使用。
三、实验内容
1.查找芯片PBL 387 10的详细资料，了解其主要性能和特点。
2.熟悉用PBL 387 10组成的用户线接口电路。
四、实验步骤
1．打开实验箱右侧的总电源开关，电源输入电路加电，电源指示灯（左上角的LED发光二极管）亮；
2．电话A的J301接上电话单机；
3. 用示波器分别观测TP301、TP302、TP306在摘挂机时的工作电平变化，具体如下：TP301、 TP302：电话A用户的二线模拟线上测试点。
TP301接入PBL38710芯片的TIPX 端；TP302接入PBL38710芯片RINGX端；
注意此部分测试与其它地方不一样，示波器的地线夹子接其中一个测试点，探头接另外一个测试点。
此时，双踪示波器的另一个测试探头地线夹子不可接其它地线测试点（GND），因为示波器两探头的地线是连通在一起的；
TP306：电话用户模块用户摘挂机工作状态测量点。
用户电话摘机时，输出低电平；用户挂机时，输出高电平。
五、实验报告要求
（一）画出本次实验的电路方框图，叙述其工作过程。
（二）根据实验概括叙述用户接口电路的主要功能。
（三）实验总结。
用户电话接口实验报告
用户电话接口实验报告接口实验报告贵州大学实验报告纸实验四综合实验一、实验目的1、了解8253定时器的硬件连接方法及时序关系，掌握8253工作方式以及编程方法。
2、了解8255芯片结构及接口方式，掌握8255输入、输出的编程方法。
3、掌握8088中断系统原理，掌握8259A扩展8088系统中断的方法及编程。
二、实验内容编程将8253定时器0设定为方式3，定时器1设定在方式2，每5秒产生一次中断请求（共八次），用8259实现中，CPU响应后，通过8255的A口读取一次开关状态（8位），存入内存单元中，读入8个数据后，再通过8255的B口送到LED依次输出显示（1亮，0灭）。
三、实验要求根据实验内容编写一个程序，(来自: 写论文网:用户电话接口实验报告)并在实验仪上调试和验证。
四、实验说明和电路原理图本实验需要用到CPU模块（F3区）、8253模块（C4区）、8255模块、8259模块（C5区）、频率发生器模块（E6区）、八位逻辑电平显示模块（B5区），8253电路原理图参见图4-1。
频率发生器电路原理图参见图4-2。
8255电路原理图参见图4-3。
8259电路原理图参见图4-4。
8253是一种可编程计数器/定时器，它是用软、硬技术结合的方法实现定时和计数控制。
其主要有以下特点：①有3个独立的16位计数器，每个计数器均以减法计数。
②每个计数器都可按二进制计数或十进制（BCD码）计数。
③每个计数器都可由程序设置6种工作方式。
④每个计数器计数速度可以达2MHz。
8259A是专用控制中断优先级而设计的集成电路，可对中断源的优先级排队、识别、及提供中断矢量。
单块8259A可编程实现8级中断管理，并可选择优先模式及中断请求方式。
另外由多片8259A级联，可构成多达64级的矢量中断系统。
贵州大学实验报告附1 页本实验用2号中断源IR2，接单次脉冲，中断方式为边沿触发方式。
程序每按一次按键产生一次中断，中断服务程序使输出状态反转一次。
实验二三用户接口模块单元实验
实验二用户接口模块单元实验一、实验目的1．全面了解“用户线接口”电路（BORST）各组成部分的功能及其实现方法。
2．通过对用户线接口芯片 PBL38710/1 的学习与实验，进一步加深对BORST 功能的理解。
二、预习要求认真预习程控交换原理中有关“用户线接口”电路的内容。
三、实验仪器仪表1．现代程控交换实验系统一台2．电话机四部3．20MHz 示波器一台四、实验电路工作过程模拟用户线接口功能见图 2-1。
图 2-1模拟用户线接口功能框图在本实验系统中，用户线接口电路选用的是爱立信微电子公司的PBL38710/1，PBL38710/1 是 2/4 线厚膜混合用户线接口电路。
它包含向用户话机恒流馈电、向被叫用户话机馈送铃流、用户摘机后自行切除铃流，摘挂机的检测及音频或脉冲信号的识别，用户线是否有话机的识别，语音信号2/4 线混合转换，外接振铃继电器驱动输出。
PBL38710/1 用户电路的双向传输衰耗均为-1db，供电电源为+5V 和-5V，PBL38710/1 还将输入的铃流信号放大以达到电话振铃工作的要求，即达到+75V 的有效值。
SLIC(用户线接口电路)是电话通信的关键器件。
为了向电话终端发送振铃信号，传统的SLIC 内部需含有振铃断续电路，而且外部需配备专门的铃流发生器。
PBL38710/1 是爱立信公司近期推出的全新 SLIC，这种 SLIC 不仅能支持多种振铃信号，而且电路中省去了诸如振铃信号继电路、铃流发生器等许多传统器件，从而可大大节省 PCB 布线空间，降低设计成本，控制使用也更加方便。
1．PBL38710/1 主要特性(1) 省去了振铃继电器和传统的铃流发生器；(2) 支持正弦波、梯形波和方波振铃；(3) 支持高电压振铃信号；(4) 片内自动电池馈电切换；(5) 可编程电池馈电特性；(6) 供电可低至-21V，利于低功耗线路设计；(7) 低挂机功耗，50mW@-24V 电池；(8) 环流、振铃和地键检测功能；(9) 可编程环流、振铃检测器门限；(10) 与各种类型编程器/滤波器的混合功能；(11) 可编程线路终端阻抗；(12) 挂机传输。
北京科技大学《现代通信技术》实验报告
《现代通信技术》实验报告地点通信实验室学院计算机与通信工程学院专业班级通信姓名学号指导教师王丽娜年10月实验一用户接口电路及2/4线变换实验一、实验目的1．全面了解用户线接口电路功能（BORST）的作用及其实现方法。
2．通过对用户线接口电路芯片MY88622的学习与实验，进一步加深对BORST功能的理解。
3．熟悉用户模块电路的电路组成及工作原理。
4．掌握用户线接口电路对用户状态改变的识别原理。
二、实验设备20M通用示波器一台，万用表一块，电话一部，RC－CK－II型实验箱一台三、电路工作原理图1-1 用户线接口功能框图四、实验内容1．了解用户模块MY88622的主要性能与特点。
2．熟悉用MY88622组成的用户线接口电路。
3．连接上电话机，用示波器分别观测MY88622的20脚在摘挂机时的工作电平，摘机时，测试TF15（MY88622四线输入）的信号；拨号，测试TF11（MY88622四线输出）信号。
五、实验步骤1．将一部电话机接入用户接口模块一。
2．打开系统主电源开关，观察系统上电状态。
3．保持电话机处于持机状态，用示波器波观察MY88622第20脚的电平状态及发光二极管D15的状态。
此时二极管不亮。
4．电话摘机，继续观察第20脚的了信号电平状态及发光二极管的状态。
此时发光二级管亮。
5．电话挂机，用示波器观察TF15和TF11的波形。
6．电话摘机，用示波器观察TF15和TF11的波形。
7．电话拨号，用示波器观察TF15和TF11的波形。
六、实验注意事项1．MY88622是厚膜电路，比较脆弱，不要用力搬弄。
2．系统上电后摘挂机，如果二极管不发光，请确认连接正确，检查接口是否有接触不良的现象。
实验二信号音产生实验一、实验目的1．了解常用的几种信令信号音和铃流发生器的电路组成和工作过程。
2．熟悉这些信号音和铃流信号的技术要求。
二、实验设备20M通用示波器一台，万用表一块，电话一部，RC－CK－II型实验箱一台三、电路工作过程在用户话机与交换机之间的用户线上，要沿两个方向传递语言信息。
实验一操作系统用户接口
湖北工业大学工程技术学院实验报告课程名称：操作系统实验内容：实验一操作系统用户接口学院名称：工程技术学院专业班级： 11gb软件2班指导教师：贺红艳学生成绩：一、实验目的1、掌握Linux环境下的基本文件处理命令2、掌握Linux环境下的基本管理命令。
二、实验步骤1、Linux环境下的基本文件处理命令(1) ls命令ls命令的语法：ls 选项[-ald] 文件或目录-a 显示所有文件，包括隐藏文件-l 详细信息显示-d 查看目录属性分别执行ls –a /binls –l /binls –ld /bin分析执行结果，并说明显示信息各字段的意义。
执行结果及分析：显示目录bin的所有文件包括隐藏文件。
查看目录bin的详细信息。
详细显示目录的属性。
(2) cd 命令cd命令的语法：cd [目录]两种常见用法：cd 表示切换到根目录cd .. 回到上级目录分别执行cd bincd ..(3) pwd命令显示当前工作目录语法：pwd(4) mkdir 命令创建新目录语法：mkdir [目录名]执行mkdir 命令创建目录test，test1，并使用ls查看。
(5) touch 命令创建空文件语法：touch 文件名执行touch命令在test目录下创建文件newfile1并使用ls 查看文件是否创建成功。
(6) cp 命令语法：cp –R [源文件或目录] [目标文件]cp –R 复制目录执行cp 命令将test目录下newfile1复制到test1中。
写出执行步骤：cd testcp newfile1 /bin/test1（7）rm 命令删除文件或目录语法：rm [-r] [文件或目录]删除文件用：rm 文件名删除目录用：rm –r 目录名使用rm命令删除test1目录和test中的newfile1文件。
写出执行步骤：删除test1目录的newfile1文件：删除test目录的newfile1文件：(8) cat命令显示文件内容语法：cat [文件名]more 命令分页显示文件内容语法：more [文件名]空格（或f）显示下一页回车显示下一行Q（q）退出分别用cat和more命令显示/etc/issue和/etc/services写出实验步骤：cat /etc/issue运行结果：命令为：more /etc/services执行结果：（9）> 和>>> 和>>为输出重定向符号，它们的区别为>>为追加模式。
程控交换实验指导书教材
实验系统结构介绍实验系统框图实验一用户线接口模块实验一、实验目的1、全面了解用户线接口电路功能（BORST）的作用及其实现方法；2、通过对用户线接口电路的学习与实验，进一步加深对BORST功能的理解。
二、实验内容1、了解用户模块AM79R70的主要性能与特点；2、熟悉用AM79R70组成的用户线接口电路；3、用示波器分别观测TP301、TP302、TP303在摘挂机时的工作电平。
三、实验仪器1、LT-CK-02E程控交换实验箱一台；2、电话机两台；3、数字示波器一台；4、数字万用表一台。
四、实验步骤1、阅读AM79R70资料和这部分电路，理解这部分电路的工作原理；2、通过电源线接通电源，打开实验箱电源开关，准备好电话机开始实验；3、“甲方一路”接上话机，分别摘机和挂机，在摘机和挂机时用万用表测量TP301,TP302，TP303的电压值；4、“甲方一路”分别摘机和挂机，利用示波器观察TP306的波形。
注意，此时示波器设为直流耦合，探针衰减设为×1；5、通过键盘和液晶显示，选择时分交换方式，“甲方一路”呼叫“甲方二路”，利用示波器观察TP301的波形。
示波器推荐设置：交流耦合，电压因子设为100mV，时基设为500uS。
探头衰减设为×1；6、实验结束，关掉实验箱电源开关，整理实验数据，制作实验报告。
五、实验报告要求1、画出本次实验的电路方框图，叙述其工作过程；2、填表写出TP301,TP302，TP303在摘挂机时的电平，并简述这三个测试点的意义；3、理解AM79R70通过C1、C2两根控制线完成有铃流信号的摘挂机检测和没有铃流信号的摘挂机检测原理。
分别画出主、被叫摘挂机检测的程序流程框图。
信令信号的产生与观测一、实验目的1、了解常用的几种信令信号音和铃流发生器的电路组成和工作过程；2、熟悉这些信号音和铃流信号的技术要求。
二、实验内容1、用万用表测量各测量点拨号音、忙音、回铃音及铃流控制信号的电压；2、用示波器测量各测量点拨号音、忙音、回铃音及铃流控制信号的波形；3、各测量点说明如下：TP04：回铃音信号TP05：铃流控制信号TP06：拨号音信号TP07：忙音信号三、实验仪器1、LT-CK-02E程控交换实验箱一台；2、电话机两台；3、数字示波器一台。

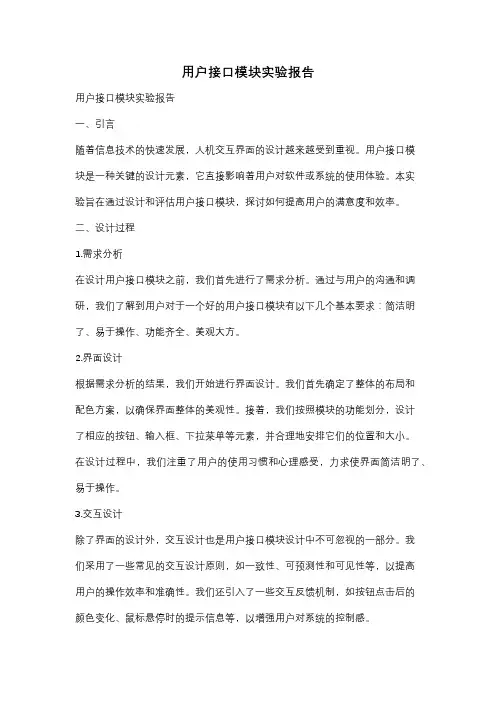

用户接口模块实验报告
