基于PBL38710的话音通信用户接口模块设计
一、设计目的1．在全面正确理解设计课题及其任务要求的基础上，对设计课题进行整体介绍；2．根据课题设计要求，进行设计方案的论证和选择；3．对课题设计所涉及的单片机、FPGA或DSP等硬件及其开发环境和工具，及汇编语言等软件开发语言进行有针对性的简介；4．具体的硬件设计电路介绍，给出原理图，并对电路设计过程进行详细介绍，这是本设计报告的主要内容；5．对软件开发过程进行详细介绍，给出主要的源程序代码，并进行相应的解释说明，这是本设计报告的另一主要内容；6．对整个课程设计工作进行总结。
二、设计原理及过程用户线接口电路(Subscriber Line Interface Circuit, SLIC)一般具有B(馈电),R(振铃),S(监视),C(编译码),H(混合),T(测试),O(过压保护)7大功能。
传统的用户线接口电路都少不了铃流发生器和继电器,电路体积庞大,使用不便。
自从爱立信公司推出用户线接口电路芯片PBL38710/1后,情况大为改观。
这种芯片在振铃电路的设计上做了重大改进,去掉了铃流发生器等装置,使用户电路的体积大大减小,外围电路也非常简单,不但减小PCB面积,降低了成本,而且使用也非常方便;即使在供电电压低至-21V时也能正常工作。
本文从应用角度出发,介绍PBL38710的原理及应用。
1、芯片简介图1为PBL38710/1引脚排列,可以看出,PBL38710/1共有28个引脚,采用PLCC封装。
下面分别列出各引脚功能。
引脚1(BGND):电池地,须与AGND连接。
引脚2(VBAT2):低电池供电端。
引脚3(VBAT):高电池供电端。
引脚4(VCC):+5V电源端。
引脚5(HB):在待机状态时提供高电池馈电,这时能够提供高的开环电压,(通过控制引脚进行状态切换)。
引脚6(NC):空引脚(注:此引脚并未与芯片内部相连,留做以后使用,切记必须悬空,以下同)。
引脚7(VR):振铃信号端,任意波形的低电压振铃信号在这里输入。
引脚8(RSG):内部饱和防护电阻RSG由此接线端接到VEE。
图1 PBL38710/1引脚引脚9(E1):与TTL兼容的使能输入端,控制DET(引脚11)的输出。
引脚10(VBAT):这个引脚通常在内部与VBAT(-48V)相连。
引脚11(DET):检测器输出端。
与控制输入端C1,C2及使能输入端E1有关,DET输出低电平时为选择的检测器被触发,DET为内部带有上拉电阻(约15k8)的集电极开路输出。
引脚12(C2):与TTL兼容输入端,用于控制SLIC的工作状态。
引脚13(C1):同引脚12。
引脚14(RDC):与RSN(引脚16)之间接有2只串联电阻,用来编程恒流馈电, 电阻的接点需对交流隔离(对地接电容)。
引脚15(AGND):模拟地,须与BGND连接。
引脚16(RSN):输入信号汇接点。
恒流馈电、二线阻抗及接收增益的编程网络均连接到RSN端。
引脚17(VBAT):在芯片内部通常与3脚相连。
引脚18(VEE):-5V电源端。
引脚19(VTX):音频输出端。
TIPX和RINGX间的交流电压不同,由VTX输出一个新的对地非平衡信号。
VTX和RSN之间接有二线阻抗编程网络。
引脚20(HPT):交流直流隔离电容CHP的一端,CHP的另一端接引脚HPR(引脚21)。
引脚21(HPR):交流直流隔离电容CHP的另一端,CHP的另一端接引脚HPT(引脚20)。
引脚22(RD):摘机检测编程电阻RD与滤波器电容CD并联后由此引脚连接到VEE。
引脚23(RDR):与振铃检测电阻相连。
引脚24(VBAT):同引脚17。
引脚25(NC):空引脚。
引脚26(TIPX)、引脚27(RINGX):这2个引脚经过压保护接到二线接口的TIP和RING端。
引脚28(NC):空引脚2、PBL387101的特性(1)除去了振铃继电器和传统的铃流发生器;(2)支持正弦波和梯形波振铃;(3)支持高电压振铃信号(-85V电池供电);(4)片内自动电池馈电切换;(5)可编程电池馈电;(6)供电电压可低至-21V,用于低功耗线路设计;(7)低挂机功耗;(8)环路电流、振铃和地键检测功能;(9)可编程环路电流检测器门限;(10)可编程振铃检测器门限;(11)与所有类型编程器滤波器的混合功能;(12)可编程线路终端阻抗;(13)挂机传输。
(14)用户环路电源故障时振铃电路开路3、结构组成及工作原理通过图2我们可以看出,PBL38710/1主要由二线接口(Two wire Interface), 振铃检测(Ring Trip Detector),地键检测(Ground Key Detector),线路馈电控制及纵向信号抑制(Line Feed Controllerand Longitudinal Signal Suppression),摘机检测(Off hook Detector),话音信号传输(VF Signal Transmission),振铃控制(Ringing Control),电池切换(Battery switch),输入检测控制(Input Decoderand Control)等几部分组成。
下面进行简要说明。
（1）电池馈电当振铃电压VTR低于饱和防护电压值VSGREF时,用户接口电路将在活动状态下表现为恒定的电流馈电形式,这个电流的取值与实际电池电压值无关。
当振铃电压值超过VSGREF值时,馈电电流将变为近似恒定的值,这时,用户接口电路将自动调整振铃电压VTR为最大安全电压值。
图2 结构框图当用户接口电路处于待机状态时(C1=1,C2=1),电池将处于持续馈电状态,同时电池从VBAT2馈电切换到VBAT馈电,以便使环路开路电压尽可能达到最大值。
当用户接口电路处于振铃状态时,VBAT可使馈电电压尽可能达到一个最大值,同时断开电池馈电编程连接。
（2）环路监视功能环路电流、地键和振铃检测器的状态都是基于同一个公共输出端DET,并且这3个检测器都是通过输入控制来决定与公共输出端DET的连接。
①环路电流检测器环路电流检测器用来检测用户的摘机状态,此时DET为逻辑低电平。
环路电流的门限值ILTh可通过选择环路电流编程电阻RD的阻值来确定。
RD位于引脚RD与VEE之间。
②地键检测器地键检测器用来指示地键的状态,当地键压下(激活)时,DET 输出逻辑低电平。
地键检测器电路可以检测TIPX和RINGX中的电流差。
③振铃检测器振铃检测器通过DET输出逻辑低电平来确定是否振铃变为摘机状态,此时线路阻抗发生改变,因而可检测到线路电流的变化。
同样环路电流的门限值ILTh可通过选择电阻RDR的阻值来确定。
RDR位于引脚RDR与VEE之间。
(3)控制输入用户接口电路PBL387101有4个兼容TTL的数字输入端HB,E1,C2和C1。
在SLIC内部有一个译码器解释输入条件并设置命令操作状态,工作状态HB E1 C2 C1 DET输出电池馈电开路××0 0 逻辑电平高元振铃××0 1 振铃检测VBAT 有源×0 1 0 地键检测CBAT2 有源× 1 1 0 环流检测VBAT2 待机0 0 1 1 地键检测VBAT2 待机0 1 1 1 环流检测VBAT2 待机 1 0 1 1 地键检测VBAT 待机 1 1 1 1 环流检测VBAT 注：“×”表示无关的电路模块均为省电模式,这是因为SLIC对线路呈高阻抗。
此时功耗最小,没有检测器处于激活状态。
②振铃状态(C2=0,C1=1)当选择振铃状态时,为得到高电压振铃信号,电池馈电选用高电压VBAT。
SLIC将自动切换到这个高电压。
在引脚VR低电压振铃信号被放大并转换为平衡振铃信号后送到用户端。
③激活状态(C2=1,C1=0)此时音频信号正常传输,环路电流检测器和地键检测器均处于激活状态,E1控制检测器的选择输出到DET端。
④待机状态(C2=1,C1=1)这种状态下禁止信号传输,线路驱动放大器处于断开状态,环路馈电也处于持续阶段。
电池切换输入信号HB控制馈电电池的选择。
⑤使能输入(E1)与TTL兼容的输入端E1控制激活状态和待机状态时DET端输出的功能。
在开路状态和振铃状态,基于输入信号C2和C1的不同,由SLIC自动完成检测器与DET的连接。
如表1所示。
⑥电池切换控制(HB)在待机状态下,与TTL兼容的输入端HB控制电池在引脚VBAT的VBAT和引脚VBAT2的VBAT2之间进行切换,此时VBAT>VBAT2(注:由C2和C1确定的振铃状态后SLIC将自动切换到VBAT)。
(4)过压保护PBL387101在电话线上必须进行过压保护,以防止闪电及交流电的接触和感应造成的故障。
(5)加电顺序必须保证引脚VBAT的基本电压总是比其他任何脚上的电压更负,最优的加电顺序是:地、VBAT和其他电源、信号端。
(6)印刷电路板的设计在进行PCB布线时特别要注意合理性,连接到引脚RSN 的元件在布线时应尽可能接近引脚RSN,这样可以保证在引脚RSN没有干扰;可采取环绕一圈地的方法。
在PCB上应将模拟地(AGND)与电池地(BGND)连接起来。
使用中的注意事项（1）必须保证脚VBAT的电压比其它任何脚上的电压更负，最理想的加电顺序是：地、VBAT、其它电源、信号端。
为确保在脚VBAT上有更负的电压，可在VEE 和脚VBAT之间接保护二极管DBE。
脚VBAT和VBAT2的上电速率不能超过由5.1Ω电阻和0.47μF电容组成的RC网络的时间常数。
（2）在PCB布线时，连接到脚RSN的元件应尽可能靠近RSN，以减少干扰；在PCB上应将模拟地（AGND）与电池地（BGND）用一点连接起来。
（3）为防电话线上的过压，对PBL38710/1进行过压保护是必要的。
图3中保护电路采用TISP61089过压保护器及限流电压RF1和RF2作为次级保护。
4、在用户电路中的应用PBL38710/1在用户电路中的连接如图3所示。
用户话机通过TIP,RING线与OVP相连,然后接至PBL38710/1的TIPX和RINGX引脚。
OVP为过压保护器,可防止电话线上的过压(主要是对地保护与抗雷电保护等)。
PBL38710/1完成用户摘挂机检测、馈电、2/4线变换、振铃等功能。
图4为语言发送支路,由PBL38710/1的VTX端输出的话音信号送至运放TL082放大输出(VIT1)。
图5为在话音接收支路,接收的模拟信号(VIR1)经运放TL082放大输入到PBL38710/1中。
在这里,接收支路接收的信号有来自PCM单元的话音信号、拨号音信号、忙音信号、回铃音信号等。
这些不同的信号经由CD4066模拟开关电路,由主处理器(这里未画出)控制选择其中的一个信号送入用户接口电路PBL38710/1中,从而实现电话用户的连接。
实验1 电话用户接口模块实验
《现代交换技术》实验课程评价表实验名称：班级：测评人：学号：综合评价表实验1 电话用户接口模块实验一、实验目的1．全面了解用户线接口电路功能（BORST）的作用及其实现方法；2．通过对用户模块电路PBL 387 10电路的学习与实验，进一步加深对BORST功能的理解。
二、电路工作原理（一）基础原理介绍用户电路也可称为用户线接口电路（Subscriber Line Interface Circuit—SLIC）。
任何交换机都具有用户线接口电路。
根据用户电话机的不同类型，用户线接口电路（SLIC）分为模拟用户接口电路和数字用户接口电路两种。
模拟用户线接口电路在实现上的最大压力是应能承受馈电、铃流和外界干扰等高压大电流的冲击，过去都是采用晶体管、变压器（或混合线圈）、继电器等分立元件构成。
在实际中，基于实现和应用上的考虑，通常将BORSHCT功能中过压保护由外接元器件完成，编解码器部分另单成一体，集成为编解码器（CODEC），其余功能由集成模拟SLIC完成。
在程控交换机中，向用户馈电，向用户振铃等功能都是在绳路中实现的，馈电电压一般是-60V，用户的馈电电流一般是20mA～30mA，铃流是25Hz,90V左右，而在程控交换机中，由于交换网络处理的是数字信息，无法向用户馈电、振铃等，所以向用户馈电、振铃等任务就由用户线接口电路来承担完成，再加上其它一些要求，程控交换机中的用户线接口电路一般要具有馈电（B），振铃（R）、监视（S）、编译码（C）、混合（H）、测试（T）、过压保护（O）等七项基本功能。
图1-1为模拟用户线接口功能框图。
模拟用户线接口电路的功能可以归纳为BORSCHT七种功能，具体含义是：（1）馈电（B-Battery feeling）向用户话机送直流电流。
通常要求馈电电压为-48伏或-24伏，环路电流不小于18m A.（2）过压保护（O—Overvoltage protection）防止过压过流冲击和损坏电路、设备。
03.电话用户线接口实验
03.电话⽤户线接⼝实验实验⼀电话⽤户线接⼝实验⼀、实验原理和电路说明在程控交换机中，⽤户电路也可称为⽤户线接⼝电路(Subscriber Line Interface Circuit, SLIC)。
根据⽤户电话机的不同类型，SLIC可分为模拟⽤户接⼝电路和数字⽤户接⼝电路。
模拟⽤户接⼝电路与模拟电话相连接，数字⽤户接⼝电路与数字终端相连（如ISDN终端）。
通信原理综合实验系统使⽤模拟⽤户接⼝电路。
模拟⽤户接⼝电路的结构如图6.1.1所⽰：程控交换机中⽤户接⼝电路⼀般要具有B（馈电），R（振铃）、S（监视）、C（编译码）、H（混合）、T（测试）、O（过压保护）七项功能。
具体含义是：1、馈电（B-Battery feeding）：向⽤户话机送直流电流。
通常要求馈电电压为-48伏（或-24伏），环路电流不⼩于18m A。
2、过压保护（O-Overvoltage protection）：防⽌过压过流冲击损坏电路、设备。
3、振铃控制（R-Ringing Control）：向⽤户话机馈送铃流，通常为25Hz/90Vrms正弦波。
4、监视（S-Supervision）：监视⽤户线的状态，检测话机摘机、挂机与拨号脉冲等信号以送往控制⽹络和交换⽹络。
5、编解码与滤波（C-CODEC/Filter）：在数字交换中，它完成模拟话⾳与数字码间的转换。
编译码通常采⽤PCM⽅式，其编码器（Coder）与解码器(Decoder)统称为CODEC。
相应的防混叠与平滑低通滤波器带宽范围为：300Hz-3400Hz，编码速率为64Kb/s。
6、混合（H—Hybird）：完成⼆线与四线的转换功能，即实现模拟⼆线双向信号与PCM发送和接收数字四线单向信号之间的连接。
7、测试（T—Test）：对⽤户电路进⾏测试。
在实际应⽤中，外部往往包含有⼀级过压保护器，有时编解码器部分另独成⼀体，集成为编解码器(CODEC），其余功能由所谓集成模拟SLIC完成。
基于PBL38710的语音通信用户接口模块课程设计
摘要本文阐述了带有振铃功能的新型SLIC PBL38710/1的主要特性、工作原理及控制使用方法，并介绍了一种用单片机系统控制的实际应用电路。
SLIC（用户线接口电路）是电话通信中的关键器件。
为了向电话终端发送振铃信号，传统的SLIC内部需含有振铃断电路，而且外部需配备专门的铃流发生器。
PBL38710/1是爱立信公司近期推出的全新SLIC，这种SLIC不仅能支持多种振铃信号，而且电路中省去了诸如振铃继电路、铃流发生器等许多传统器件，从而可大大节省PCB布线空间，降低设计成本，并且控制使用也更加方便。
本文介绍了PBL38710/1新型振铃SILC的主要性能以及在“集群通信系统接警控制台”中的实际应用。
关键词：SLIC 振铃 PBL38710/1 集群通信系统SummaryThis paper expounds the function of the new type with a ringing SLIC PBL38710/1 main characteristics, working principle and control using method, and introduces a kind of single chip microcomputer control system with the actual application of the circuit. SLIC (subscriber line interface circuit) is the key devices in the telephone communication. In order to send signals to the telephone terminal ringing, the traditional SLIC internal need to contain broken ring circuit, and external the need to have special bell flow generator. PBL38710/1 is Ericsson company in the near future the new launch SLIC, this can not only support a variety of ringing SLIC signal, and saves the ringing in the circuit such as the circuit, the bell flow generator etc many traditional devices, from in, which can greatly reduce the PCB wiring space, reduce the cost of design, and to control the use more convenient. Based on the basis of practice, this paper introduces the PBL38710/1 new ringing the main performance and SILC "cluster communication system deploy more effectively console" in the practical application.Keywords: SLIC ringing PBL38710/1 cluster communication system1、PBL38710/1芯片主要特点（1）省去了振铃继电器和传统的铃流发生器；（2）支持正弦波、梯形波和方波振铃；（3）支持高电压振铃信号；（4）片内自动电池馈电切换；（5）可编程电池馈电特性；（6）供电可低至-21V，利于低功耗线路设计；（7）低挂机功耗，50mW@-24V电池；（8）环流、振铃和地键检测功能；（9）可编程环流、振铃检测器门限；（10）与各种类型编程器/滤波器的混合功能；（11）可编程线路终端阻抗；（12）挂机传输。
数字程控交换技术实验指导书14327解读

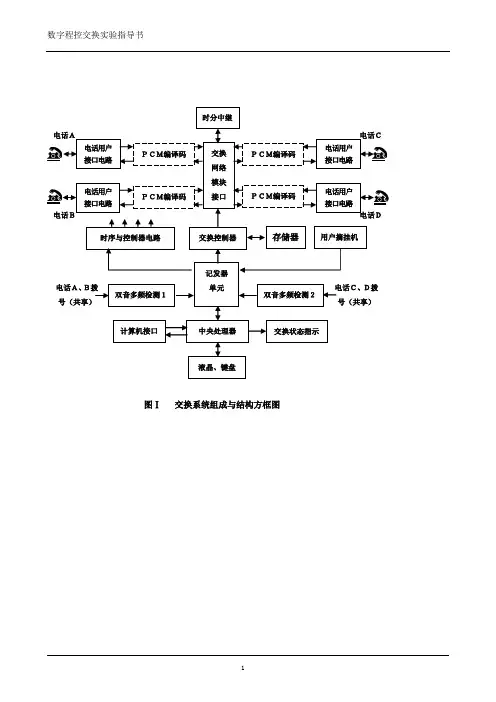

图Ⅰ交换系统组成与结构方框图程控交换状态设置电路的组成及工作过程记发器和信令处理器（U101）用来输出扫描信号到薄膜开关输入电路中去，以接收用户的输入命令，同时将当前工作状态以汉字或字符方式输出到液晶屏电路中。
记发器和信令处理器（U101）通过USB接口与PC机进行通信，用于控制下载学生的开发程序。
图1-1是记发器和信令处理器的方框图。
图1-1 记发器和信令处理器的方框图记发器和信令处理器（U101）同时也完成交换命令的转接任务，一方面将主、被叫号码等接续信息，在液晶屏上显示出来；另一方面将主被叫号码译成接续命令送往交换控制器U103。
本实验系统有多种交换方式：人工话务交换、空分交换、数字时分交换和与电信网络通信的市话接口等。
数字时分交换又有三种不同的实现手段：1.时分交换专用芯片实现-时分MT8980；2.数字可编程逻辑技术实现-时分CPLD；3.数字信号处理技术实现-时分DSP。
不同的交换方式和实现手段是通过液晶控制选择切换的。
它们的方框图如图1-2所示。
图1-2 实验系统交换方式方框图在实验箱加电后，液晶屏上显示“欢迎使用程控交换实验……”。
键盘输入电路采用6个按键的薄电话A电话B电话CD或市话膜开关，具体介绍如下。
RESET（复位）将中央处理器进行复位操作。
按键时,液晶背景灯及交换方式指示灯等闪动一下。
START（开始）进入实验中信息交换方式的选择界面。
按下时，即进入了主菜单。
UP（上移）对菜单中的项目进行选择。
按下时，可移动液晶的指示小箭头。
DOWN（下移）作用同上UP键，但移动方向相反。
RETURN（返回）返回上一级菜单。
ENTER（确认）对选中的项目进行确认，进入相应的选择。
交换方式设置的具体操作如下:按一下薄膜开关上“开始”键，进入主菜单状态，显示：图1-3 液晶主菜单项目显示内容按“上”键或“下”键，移动指示箭头，如箭头指向“2.空分MT8816”。
按“确认”键，进入对应的下一级菜单。
语音通讯系统施工方案
语音通讯系统程控交换机之所以能够得到迅速的发展，一方面是由于电子器件和计算机技术发展的结果，另一方面是由于它具有一系列的优点：1、用户方面（1）接续速度快程控交换机的接续速度之快是纵横制交换机和其他交换机所不能比拟的，这对于实现长途直拨尤为重要。
（2）接通率高程控交换机的交换网络容量大，链路多，组群方式灵活，可组成全利用度无阻塞或阻塞的线群，即使在超过10%的负荷情况下，也可以使阻塞率仅达到10-4，因此通话接续畅通，接通率高。
（3）通信质量高数字交换机与数字传输结合，可使串音、杂音、失真等指标降低到很低，从而提高了提高质量。
（4）便于保密数字信号在传送过程中，很容易加入保密措施使之难以破译。
（5）较多的服务功能程控交换机能为用户提供几十乃至几百种新业务和服务功能。
（6）具有多种进网方式程控交换机能以多种方式进网。
对于一些暂时无新建工程的地区，可以从母局引出多线连接远端模块、中小容量的集线器、受控子局、车载移动电话以及专设台站。
2、维护管理方面（1）智能化控制功能程控交换机具有智能化程序极高的控制功能，能自动对交换系统的运转状况进行监视、测试、记录和统计；能对障碍进行判断、定位、告警、自动切除障碍部位及倒换备份；能对初切除隔离的部件进行自动诊断；登对话务过负荷进行临时处理，能按用户的服务等级保证高级用户优先呼叫等。
