珩磨机的工作原理
珩磨机的工作原理
珩磨机的工作原理珩磨一般采用珩磨机，机床主轴与珩磨头一般是浮动联接；但为了提高纠正工件几何形状的能力，也可以用刚性联接。
珩孔时,珩磨头外周一般镶有2～10根油石，由机床主轴带动在孔内旋转,并同时作直线往复运动,这是主运动；同时通过珩磨头中的弹簧或液压力控制油石均匀外涨,对被加工的孔壁作径向进给。
珩磨头每分钟往复次数与转数之比应取非整数，使磨料在工件表面形成的加工痕迹成为交叉的网纹而不相重复。
图2为单条油石在孔内珩磨时的运动轨迹。
油石上下往复一次，工件回转一圈多。
粗珩油石的磨料粒度为120～180，精珩用W28以下的细粒度油石。
油石宽为3～20毫米，长度约为孔长的1/3～3/4。
油石在孔内往复移动时，两端超越孔外的长度不宜大于油石全长的1/3,否则易产生喇叭口；但超程小于油石长度1/4时,又会使孔呈鼓形。
外圆、平面的珩磨原理和操作要求与内圆珩磨相同。
珩磨余量一般不超过0.2毫米。
珩磨的圆周速度,对钢材加工约为15～30米/分，对铸铁或有色金属加工可提高到50米/分以上；珩磨的往复速度不宜超过15～20米/分。
油石对孔壁的压力一般为0.3～0.5兆帕，粗珩时可达1兆帕左右，精珩可小于0.1兆帕。
由于珩磨时油石与工件是面接触，每颗磨粒对工件表面的垂直压力只有磨削时的1/50～1/100，加上珩磨速度低,故切削区的温度可保持在50～150℃范围内,有利于减小加工表面的残余应力，提高表面质量。
为了冲刷切屑，避免堵塞油石，同时降低切削区温度和降低表面粗糙度，珩磨时采用的切削液要有一定的工作压力并经过滤。
切削液大都采用煤油，或煤油加锭子油，也有采用极压乳化液的。
在没有专门珩磨机的情况下也可以将珩磨刀架安装在立式钻床上来实现珩磨内孔的任务。
珩磨机工作原理
珩磨机工作原理
珩磨机是一种常见的机械设备，用于加工各种材料的表面。
它的工作原理可以简要描述如下：
1. 首先将待加工的材料（如金属、塑料等）放置在珩磨机的工作台上。
2. 珩磨机配备有旋转的砂轮，通过电动机的驱动，砂轮开始旋转。
3. 当砂轮转动时，操作人员将待加工的材料靠近砂轮，并施加适当的压力，使其与砂轮接触。
4. 砂轮的旋转摩擦力与压力共同作用下，将材料的表面磨削、磨光。
5. 操作人员根据加工要求，可以调节砂轮与材料的接触角度、压力大小等参数，以获得所需的磨削效果。
6. 加工完成后，将材料从珩磨机上取下，完成整个加工过程。
总之，珩磨机通过砂轮的旋转和与材料的摩擦磨削，实现对材料表面的加工、去除瑕疵、磨光等作用。
珩磨工基础知识
珩磨工基础知识：让你深入了解珩磨工的工
作原理和技术要点
珩磨工作为一种常见的表面加工技术，其在工业生产中有着广泛的应用。
那么，你对于珩磨工的工作原理和技术要点了解多少呢？本文将为你详细介绍珩磨工的基础知识。
一、珩磨工作原理
珩磨工的工作原理是利用珩磨头在工件表面进行滚动、转动和磨削，利用一定的压力和摩擦力将工件表面加工成一定的形状和尺寸。
二、珩磨工作方法
珩磨工的作业过程通常分为三个步骤：准备工作、夹紧和磨削。
准备工作主要包括清洗、检查和准备备件等。
夹紧是将工件固定到机床上，确保工件在加工过程中的稳定性和精度。
磨削是完成加工过程的主要环节。
三、珩磨工的技术要点
1、珩磨头的选择
珩磨头的选择应根据加工工件的材料、形状和要求来决定，一般应先进行试验，确定合适的珩磨头。
2、夹紧力的控制
夹紧力过大会造成工件变形，夹紧力过小则会影响工件的加工精度。
因此，夹紧力的控制十分关键，应根据工件的要求和加工条件进行调整。
3、磨削参数的选择
磨削参数的选择应根据工件材料、形状、要求以及加工目的来确定。
对于不同的工件和加工要求，应灵活调整磨削参数。
四、珩磨工的应用
珩磨工在机械、汽车、航空等领域都有着广泛的应用。
在零部件的制造、表面处理、修复、翻新等方面都有着重要的作用。
总之，珩磨工是一种高效、精度高、成本低的表面加工方法，它的应用范围十分广泛。
通过学习本文所介绍的知识点，相信大家已经对珩磨工的工作原理、方法和技术要点有了更深入的了解，能够更好地应用于实际工作中。
珩磨
一、珩磨加工原理：珩磨是利用安装于珩磨头圆周上的一条或多条油石，由涨开机构（有旋转式和推进式两种）将油石沿径向涨开，使其压向工件孔壁，以便产生一定的面接触。
同时使珩磨头旋转和往复运动，零件不动; 或珩磨头只作旋转运动，工件往复运动，从而实现珩磨。
二、珩磨工艺;珩磨是磨削加工的一种特殊形式，又是精加工中的一种高效加工方法。
这种工艺不仅能去除较大的加工余量，而且是一种提高零件尺寸精度、几何形状精度、表面粗糙度的有效加工方法。
三、珩磨油的作用：1、润滑作用：有利于油石与缸筒壁更好的接触、减少油石的损伤。
2、冷却作用：缸筒发热后不易珩磨，有利于珩磨效率。
3、冲渣作用：能够及时冲走磨下的铁泥，使缸筒光洁、光滑。
4、防锈作用：缸筒存放不易起锈。
四、珩磨流程1、检查珩磨机有无异常现象，开启电源。
2、准备珩磨所需的量具、灯具、工具及珩磨记录表等。
3、根据不同缸筒的直径大小来调整珩磨机上固定缸筒的V型架高度、珩磨杆及珩磨头的大小，（1）V型夹具调整A型夹具调整范围调整参考表：此表为理论数据，仅供参考A D 50 80 110 140 170 200 230 260 290 320 350 3800 315.6 298.3 281 263.7 246.3 229 211.7 194.4 177.1 159.7 142.4 125.1 3 313.9 296.6 279.3 262 244.6 227.3 210 192.7 175.3 158 140.7 123.4 6 312.2 294.8 277.5 260.2 242.9 225.6 208.2 190.9 173.6 156.3 139 121.6 9 310.4 293.1 275.8 258.5 241.2 223.8 206.5 189.1 171.9 154.5 137.2 120 12 308.7 291.4 274.1 256.7 239.4 222.1 204.8 187.5 170.1 152.8 135.5 118.2 15 307 289.7 272.3 255 237.7 220.3 203.1 185.7 168.4 151.1 133.8 116.4 18 305.2 287.9 270.6 253.3 236 218.6 201.3 184 166.7 149.3 132 144.7 21 303.5 286.2 268.9 251.5 234.2 216.9 199.6 182.3 165 147.6 130.3 113 24 301.8 284.5 267.1 249.8 232.5 215.2 197.8 180.5 163.2 145.9 128.627 300 282.7 265.4 248.1 230.8 213.4 196.1 178.8 161.5 144.2 126.8注：A为加值，单位为（mm)，D为基本尺寸。
珩磨孔

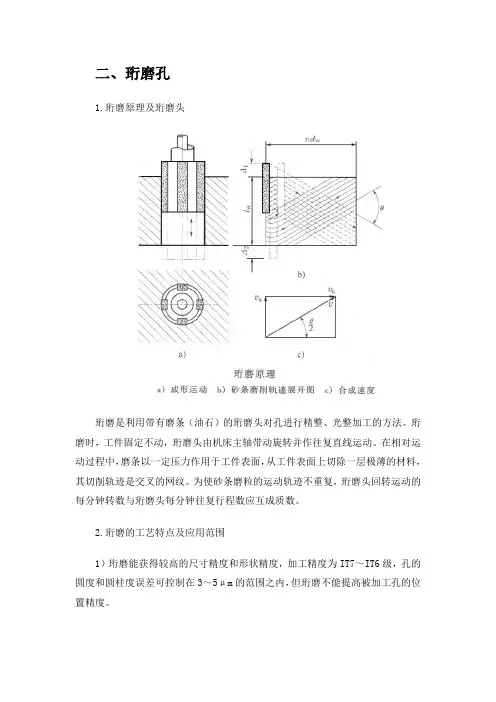

二、珩磨孔1.珩磨原理及珩磨头珩磨是利用带有磨条（油石）的珩磨头对孔进行精整、光整加工的方法。
珩磨时，工件固定不动，珩磨头由机床主轴带动旋转并作往复直线运动。
在相对运动过程中，磨条以一定压力作用于工件表面，从工件表面上切除一层极薄的材料，其切削轨迹是交叉的网纹。
为使砂条磨粒的运动轨迹不重复，珩磨头回转运动的每分钟转数与珩磨头每分钟往复行程数应互成质数。
2.珩磨的工艺特点及应用范围1）珩磨能获得较高的尺寸精度和形状精度，加工精度为IT7～IT6级，孔的圆度和圆柱度误差可控制在3～5μm的范围之内，但珩磨不能提高被加工孔的位置精度。
2）珩磨能获得较高的表面质量，表面粗糙度Ra为0.2～0.025μm，表层金属的变质缺陷层深度极微（2.5～25μm）。
3）与磨削速度相比，珩磨头的圆周速度虽不高，但由于砂条与工件的接触面积大，往复速度相对较高，所以珩磨仍有较高的生产率。
珩磨在大批大量生产中广泛用于发动机缸孔及各种液压装置中精密孔的加工，孔径范围一般为φ15～500㎜或更大，并可加工长径比大于10的深孔。
但珩磨不适用于加工塑性较大的有色金属工件上的孔，也不能加工带键槽的孔、花键孔等断续表面。
珩磨工艺（图）作者：邦得资讯 | 来源：互联网 | 日期：2007-04-09 21:09 | 点击84 次用镶嵌在珩磨头上的油石(也称珩磨条)对精加工表面进行的精整加工(见切削加工)。
珩磨主要用于加工孔径为5～500毫米或更大的各种圆柱孔﹐如缸筒﹑阀孔﹑连杆孔和箱体孔等﹐孔深与孔径之比可达10﹐甚至更大。
在一定条件下﹐珩磨也能加工外圆﹑平面﹑球面和齿面等。
圆柱珩磨的表面粗糙度一般可达R0.32～0.08微米﹐精珩时可达R0.04微米以下﹐并能少量提高几何精度﹐加工精度可达IT7～4。
平面珩磨的表面质量略差。
珩磨一般采用珩磨机﹐机床主轴与珩磨头一般是浮动联接﹔但为了提高纠正工件几何形状的能力﹐也可以用刚性联接。
珩孔时﹐珩磨头外周一般镶有2～10根油石﹐由机床主轴带动在孔内旋转﹐并同时作直线往复运动﹐这是主运动﹔同时通过珩磨头中的弹簧或液压力控制油石均匀外涨﹐对被加工的孔壁作径向进给。
珩磨及珩磨工艺
珩磨及珩磨工艺珩磨是一种常见的机械加工工艺，它能够对工件进行精密的加工和修整，以获得高精度和高表面质量的成品。
珩磨工艺的应用非常广泛，涉及到多个行业和领域，例如航空航天、汽车制造、模具加工等。
本文将从珩磨的原理、工艺流程和应用领域等方面进行介绍。
一、珩磨的原理珩磨是利用磨粒在工件表面进行滚动、滑动和切削，以去除工件表面的杂质和不规则部分，从而获得更加光滑和精确的表面。
它主要通过磨头和工件之间的相对运动来实现磨削作用。
珩磨的磨头通常由磨粒、结合剂和孔径等组成，磨粒的大小和形状对珩磨效果有着重要的影响。
二、珩磨的工艺流程珩磨的工艺流程通常包括准备工作、装夹和调整、珩磨加工和检测等步骤。
1. 准备工作：包括选择合适的磨头、磨粒和磨削液，并对设备进行检查和保养。
2. 装夹和调整：将工件装夹在珩磨机床上，并进行调整，以确保磨头与工件的接触面积和力度适当。
3. 珩磨加工：根据工艺要求，控制好磨削参数，如磨头的转速、进给量和磨削液的供给等，开始进行珩磨加工。
4. 检测：在加工完成后，对工件进行表面质量和尺寸的检测，以确保达到要求。
三、珩磨的应用领域珩磨广泛应用于各个行业和领域，其中一些典型的应用包括：1. 航空航天：在航空发动机的制造过程中，珩磨可以用来加工涡轮叶片、轴承座和涡轮盘等关键部件，以提高其精度和表面质量。
2. 汽车制造：在汽车零部件的加工过程中，珩磨可以用来加工曲轴、凸轮轴和传动齿轮等关键零部件，以提高其精度和寿命。
3. 模具加工：在模具制造过程中，珩磨可以用来加工模具的凹模、凸模和滑块等关键部件，以提高其精度和表面质量。
4. 钢铁冶金：在钢铁冶金过程中，珩磨可以用来修整轧辊和铸件等关键部件，以提高其表面质量和使用寿命。
珩磨作为一种重要的机械加工工艺，具有精度高、效率高和适应性强的特点，被广泛应用于各个行业和领域。
随着科技的不断进步和创新，珩磨工艺也在不断发展和完善，为各行各业提供了更加高效和优质的加工解决方案。
珩磨机的原理
珩磨加工原理大足同进珩磨是利用安装于珩磨头圆周上的一条或多条油石,由涨开机构（分旋转式和推进式两种）将油石沿径向涨开, 使其压向工件孔壁,以便产生一定的面接触。
同时使珩磨头旋转和往复运动,零件不动;或珩磨头只作旋转运动,工件往复运动,从而实现珩磨。
在大多数情况下,珩磨头与机床主轴之间或珩磨头与工件夹具之间是浮动的。
这样,加工时珩磨头以工件孔壁作导向。
因而加工精度受机床本身精度的影响较小,孔表面的形成基本上具有创制过程的特点。
所谓创制过程是油石和孔壁相互对研、互相修整而形成孔壁和油石表面。
其原理类似两块平面运动的平板相互对研而形成平面的原理。
珩磨时由于珩磨头旋转并往复运动或珩磨头旋转工件往复运动,使加工面形成交叉螺旋线切削轨迹,而且在每一往复行程时间内珩磨头的转数不是整数,因而两次行程间,珩磨头相对工件在周向错开一定角度,这样的运动使珩磨头上的每一个磨粒在孔壁上的运动轨迹亦不会重复。
此外,珩磨头每转一转,油石与前一转的切削轨迹在轴向上有一段重叠度,使前后磨削轨迹的衔接更平滑均匀。
在整个珩磨过程中,孔壁和油石面的每一点相互干涉的机会差不多相等。
因此,随着珩磨的进行孔表面和油石表面不断产生干涉点,不断将这些干涉点磨去并产生新的更多的干涉点,又不断磨去,使孔和油石表面接触面积不断增加,相互干涉的程度和切削作用不断减弱,孔和油石的圆度和圆柱度也不断提高,最后完成孔表面的创制过程。
为了得到更好的圆柱度,在可能的情况下,珩磨中经常使零件掉头,或改变珩磨头与工件轴向的相互位置。
需要说明的一点:由于珩磨油石采用金刚石和立方氮化硼等磨料,加工中油石磨损很小,即油石受工件修整量很小。
因此,孔的精度在一定程度上取决于珩磨头上油石的原始精度。
所以在用金刚石和立方氮化硼油石时,珩磨前要很好地修整油石,以确保孔的精度。
珩磨机床研究报告
珩磨机床研究报告
珩磨机床是一种用于精密加工的专用机床，广泛应用于汽车、航空航天、模具等行业。
本报告主要对珩磨机床的结构、工作原理、特点和应用领域进行研究与分析。
珩磨机床的结构主要包括工作台、主轴、刀架、电气系统等。
工作台用于支撑工件，主轴带动砂轮进行磨削，刀架用于调整砂轮与工件的相对位置。
电气系统用于控制机床的运行和调整。
珩磨机床的工作原理是利用砂轮与工件之间的相对运动，在高速旋转的情况下，通过砂轮上的磨料将工件表面削除，从而实现对工件精度的加工。
该工艺具有高效、精密的特点，能够实现工件的高精度加工。
珩磨机床的特点主要表现在以下几个方面。
首先，该机床可加工各种形状的工件，具有较高的加工适应性。
其次，珩磨机床加工的工件表面光洁度高，尺寸精度高。
再次，该机床可以实现对工件的自动化加工，提高生产效率。
最后，珩磨机床可以进行一次性的完成多道工序，简化了生产流程。
珩磨机床的应用领域广泛，特别是在汽车行业和航空航天等高精度行业中应用较多。
在汽车行业，珩磨机床可用于汽车发动机、减振器等零部件的加工，能够提高零部件的加工精度和表面质量，满足汽车行业对产品质量的要求。
在航空航天领域，珩磨机床可以用于航空发动机叶片、涡轮等关键零部件的加工，能够实现对高精度、复杂形状零部件的加工需求。
综上所述，珩磨机床是一种用于精密加工的专用机床，具有高效、精密、自动化等特点。
它在汽车、航空航天等行业中有着广泛的应用前景。
随着技术的不断发展，珩磨机床将会进一步提高加工效率和精度，并广泛应用于更多的领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
珩磨机的工作原理
珩磨一般采用珩磨机，机床主轴与珩磨头一般是浮动联接；但为了提高纠正工件几何形状的能力，也可以
用刚性联接。
珩孔时,外周一般镶有2～10根油石，由机床主轴带动在孔内旋转,并同时作直线往复运动,这是
主运动；同时通过珩磨头中的弹簧或液压力控制油石均匀外涨,对被加工的孔壁作径向进给。
珩磨头每分
钟往复次数与转数之比应取非整数，使磨料在工件表面形成的加工痕迹成为交叉的网纹而不相重复。
图2
为单条油石在孔内珩磨时的运动轨迹。
油石上下往复一次，工件回转一圈多。
粗珩油石的磨料粒度为120
～180，精珩用W28以下的细粒度油石。
油石宽为3～20毫米，长度约为孔长的1/3～3/4。
油石在孔内往复
移动时，两端超越孔外的长度不宜大于油石全长的1/3,否则易产生喇叭口；但超程小于油石长度1/4时,又
会使孔呈鼓形。
外圆、平面的珩磨原理和操作要求与内圆珩磨相同。
余量一般不超过0.2毫米。
珩磨的圆周速度,对钢材加工约为15～30米/分，对铸铁或有色金属加
工可提高到50米/分以上；珩磨的往复速度不宜超过15～20米/分。
油石对孔壁的压力一般为0.3～0.5兆帕
，粗珩时可达1兆帕左右，精珩可小于0.1兆帕。
由于珩磨时油石与工件是面接触，每颗磨粒对工件表面的
垂直压力只有磨削时的1/50～1/100，加上珩磨速度低,故切削区的温度可保持在50～150℃范围内,有利于
减小加工表面的残余应力，提高表面质量。
为了冲刷切屑，避免堵塞油石，同时降低切削区温度和降低表
面粗糙度，珩磨时采用的切削液要有一定的工作压力并经过滤。
切削液大都采用煤油，或煤油加锭子油，
也有采用极压乳化液的。
在没有专门珩磨机的情况下也可以将珩磨刀架安装在立式钻床上来实现珩磨内孔
的任务。
