继电器测试方法
启动继电器的检测方法
启动继电器的检测方法
1、利用电机人工启动法，若电机能启动，说明启动继电器有问题；
2、对于同一型号的启动继电器，请按照下图连接电路，进行通电试验，如压缩机正常运转，说明启动器有问题，若应不运转，说明压缩机或电机有故障；
3、对于单臂式启动继电器，若通电后启动触点吸下去，0.5-3秒钟内衔铁不能自动拾开，可用改锥将衔铁上弄一下，看电机能正常运转。
如运转正常，说明启动继电器有问题，若通电后，启动触点吸不下去，可用螺丝刀轻轻压一下衔铁，看其吸下去后能否自动拾起。
如此时电机运转正常，也说明启动继电器有问题。
继电器作用及检测方法
继电器作用及检测方法
继电器是一种电子控制器件，通常由输入电路、比较电路和输出电路三部分组成。
它主要用于控制系统，当输入量达到一定值时，输出量会发生相应的变化。
具体来说，当输入量（如电压、电流等）发生变化时，比较电路会进行比较，并控制开关的通断，从而控制电流的流向和大小，实现自动控制和远程控制的目的。
继电器的检测方法包括外观检测和功能检测。
外观检测主要检查继电器的外观是否有损坏、变形、松动等情况；功能检测主要通过测量继电器的输入输出参数、动作值、吸合电压和释放电压等参数来判断继电器是否正常工作。
具体检测步骤如下：
1. 外观检测：观察继电器的外观是否有损坏、变形、松动等情况，如有异常，需及时修复或更换。
2. 输入输出参数检测：使用万用表等工具测量继电器的输入输出参数，判断是否符合要求。
3. 动作值检测：通过调节输入量，观察继电器的输出是否在规定范围内变化。
4. 吸合电压和释放电压检测：使用可调电源和万用表等工具测量继电器的吸合电压和释放电压，判断是否符合要求。
5. 温升试验：通过加热或长时间工作等方式检测继电器的温升是否正常，以判断其热稳定性。
6. 寿命测试：通过模拟实际工作情况，对继电器进行多次开关操作，检查其寿命是否符合要求。
需要注意的是，不同的继电器有不同的检测方法和标准，具体操作时应参照相关标准和规范进行。
同时，对于具有高电压、大电流等特殊参数的继电器，应采取相应的安全措施，以免发生意外事故。
继电器的测试方法
继电器的测试方法
继电器是一种电器元件，常用于控制开关电路。
测试继电器的方法通常包括以下步骤：
1. 电源测试：首先，检查继电器的标志性编号及额定电压是否符合要求。
然后，使用万用表或电压表检查电源线的电压，确保继电器的电源正常。
2. 动作电流测试：使用万用表或电流表测量继电器的动作电流。
将表笔连接到继电器的线圈端子上，然后通过通电，观察电流是否在规定范围内。
3. 阻抗测试：测试继电器的线圈阻抗。
使用万用表的欧姆档位，将表笔连接到线圈的两端，以测量线圈的电阻值。
4. 动作时间测试：将继电器接入一个电路，并通过相应的信号使继电器动作。
使用示波器，记录继电器的动作时间。
动作时间应在规定范围内。
5. 接触电阻测试：使用万用表的欧姆档位，将表笔连接到继电器的触点上，以测量触点的电阻值。
通常，接触电阻应该较小且稳定。
6. 外观检查：检查继电器外壳是否有破损，观察触点是否存在焦点、氧化等现象。
总体来说，测试继电器需要使用合适的工具，如万用表、电压表、电流表和示波器。
测试过程中应严格按照规定参数进行检测，并注意安全操作。
如发现异常现象，应及时修复或更换继电器。
简述常闭继电器的检测方法
简述常闭继电器的检测方法《常闭继电器的检测方法》常闭继电器是一种一直处于闭合状态的继电器，当激励电流通过时，继电器会断开电路，而在无电流通过时则会闭合电路。
为了保证常闭继电器的正常工作，需要进行定期的检测。
下面将简述一些常用的常闭继电器检测方法。
1. 多用表法：使用多用表中的电压表和电流表进行检测。
首先将继电器与电源连接，然后通过测量电压表的读数来确认是否有电流通过。
如果电压表读数为零，则表示电流正常通过，继电器处于闭合状态。
接下来，可以通过将多用表连接到继电器的输出端，测量电流表的读数，来检查继电器是否正常开路。
2. 激磁电流检测法：这种方法通过测量继电器激磁电流的大小来检测继电器的状态。
首先将激励电源与继电器连接，并使用电流表测量电流的大小。
如果电流表读数为零，表示继电器正处于常闭状态。
如果电流表读数为非零值，则表示继电器处于打开状态。
3. 功能性测试法：这种方法主要通过对继电器进行功能性测试来检测其是否正常工作。
可以使用一个外部电源和模拟信号源，通过连接到继电器的激励端口，来激活继电器并观察继电器的响应。
正常情况下，继电器应该能够迅速响应并进行切换。
4. 观察灯光法：这种方法使用一个灯泡或LED灯来检测继电器的状态。
将灯泡或LED灯的一个端口连接到继电器的输出端口，另一个端口连接到电源。
当继电器闭合时，电流将通过灯泡或LED灯，使其亮起。
反之，当继电器打开时，灯泡或LED灯将熄灭。
以上是常见的常闭继电器的检测方法，可以根据实际需要选择相应的方法进行检测，以确保继电器的正常工作。
在检测过程中，需要特别注意安全操作，避免触电或其他意外发生。

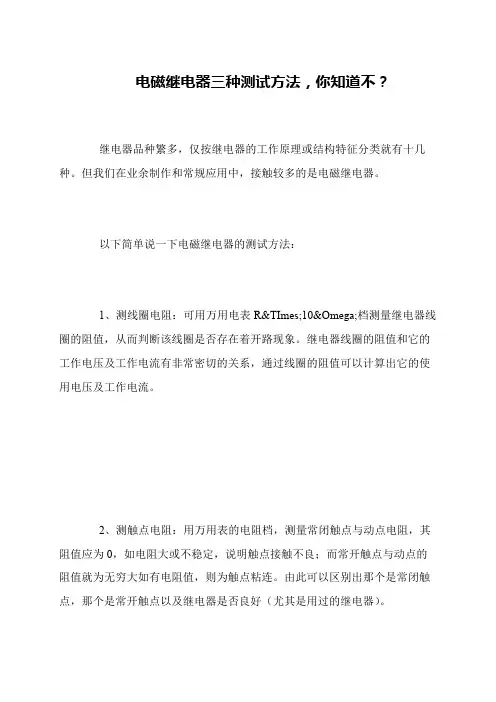

电磁继电器三种测试方法,你知道不？
电磁继电器三种测试方法，你知道不？
继电器品种繁多，仅按继电器的工作原理或结构特征分类就有十几种。
但我们在业余制作和常规应用中，接触较多的是电磁继电器。
以下简单说一下电磁继电器的测试方法：
1、测线圈电阻：可用万用电表R&TImes;10Ω档测量继电器线圈的阻值，从而判断该线圈是否存在着开路现象。
继电器线圈的阻值和它的工作电压及工作电流有非常密切的关系，通过线圈的阻值可以计算出它的使用电压及工作电流。
2、测触点电阻：用万用表的电阻档，测量常闭触点与动点电阻，其阻值应为0，如电阻大或不稳定，说明触点接触不良；而常开触点与动点的阻值就为无穷大如有电阻值，则为触点粘连。
由此可以区别出那个是常闭触点，那个是常开触点以及继电器是否良好（尤其是用过的继电器）。

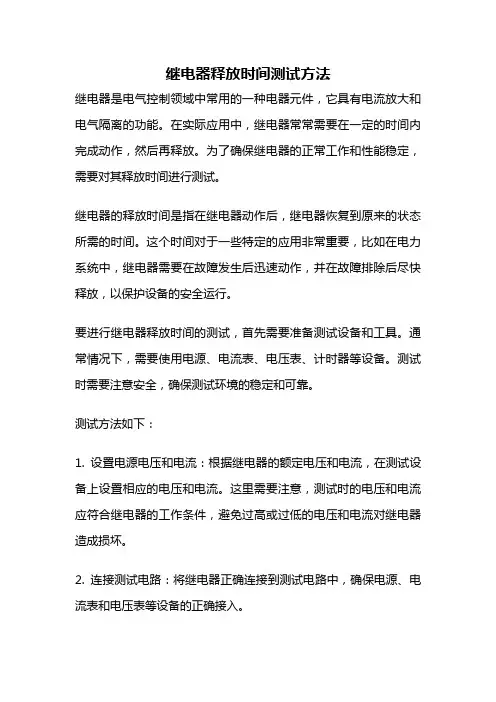

继电器释放时间测试方法
继电器释放时间测试方法继电器是电气控制领域中常用的一种电器元件，它具有电流放大和电气隔离的功能。
在实际应用中，继电器常常需要在一定的时间内完成动作，然后再释放。
为了确保继电器的正常工作和性能稳定，需要对其释放时间进行测试。
继电器的释放时间是指在继电器动作后，继电器恢复到原来的状态所需的时间。
这个时间对于一些特定的应用非常重要，比如在电力系统中，继电器需要在故障发生后迅速动作，并在故障排除后尽快释放，以保护设备的安全运行。
要进行继电器释放时间的测试，首先需要准备测试设备和工具。
通常情况下，需要使用电源、电流表、电压表、计时器等设备。
测试时需要注意安全，确保测试环境的稳定和可靠。
测试方法如下：1. 设置电源电压和电流：根据继电器的额定电压和电流，在测试设备上设置相应的电压和电流。
这里需要注意，测试时的电压和电流应符合继电器的工作条件，避免过高或过低的电压和电流对继电器造成损坏。
2. 连接测试电路：将继电器正确连接到测试电路中，确保电源、电流表和电压表等设备的正确接入。
3. 触发继电器动作：通过控制电源输入信号，触发继电器的动作。
可以通过手动输入信号或者自动触发信号来实现。
4. 计时器开始计时：当继电器动作后，立即启动计时器，开始计时。
同时，观察继电器的状态，确保它能够正常工作。
5. 监测继电器状态：在计时过程中，需要不断监测继电器的状态，确保它一直处于动作状态。
如果继电器在计时过程中恢复到原来的状态，应立即停止计时。
6. 计时器停止计时：当继电器恢复到原来的状态时，立即停止计时器，并记录下计时器的时间。
7. 分析测试结果：根据实际测试结果，计算出继电器的释放时间。
通常情况下，继电器的释放时间应符合设计要求，且稳定在一定的范围内。
继电器释放时间的测试对于保证继电器的正常工作和性能稳定非常重要。
通过测试，可以及时发现问题并采取相应的措施，确保继电器在实际应用中的可靠性和稳定性。
在实际测试中，还可以根据具体情况进行一些改进和优化。
继电器怎么测量好坏
继电器怎么测量好坏对于继电器的检查不能只通过测量线圈的电阻值来判断好坏，要通过多种方法来检测继电器的好坏。
①;通过万用表的电阻挡测量控制部分线圈的电阻是否符合标准，如果不符合更换继电器。
②;在不给继电器通电的状态下，用万用表的电阻挡测量触点（输出端）是否导通，如果导通，说明继电器损坏，更换继电器。
③;将继电器接入电路中，使继电器工作，此时用万用表的电阻挡测量输出端的电阻是否很小（接近0），如果测量发现电阻触点电阻无穷大或者阻值超过标准值则说明继电器出现故障需要更换。
1、测线圈电阻：可用万用电表R×10Ω档测量继电器线圈的阻值，从而判断该线圈是否存在着开路现象。
继电器线圈的阻值和它的工作电压及工作电流有非常密切的关系，通过线圈的阻值可以计算出它的使用电压及工作电流。
2、测触点电阻：用万用表的电阻档，测量常闭触点与动点电阻，其阻值应为0，如电阻大或不稳定，说明触点接触不良；而常开触点与动点的阻值就为无穷大如有电阻值，则为触点粘连。
由此可以区别出那个是常闭触点，那个是常开触点以及继电器是否良好（尤其是用过的继电器）。
3、测量吸合电压和吸合电流：用可调稳压电源和电流表，给继电器输入一组电压，且在供电回路中串入电流表进行监测。
慢慢调高电源电压，听到继电器吸合声时，记下该吸合电压和吸合电流。
3、测量释放电压和释放电流：也是像上述那样连接测试，当继电器发生吸合后，再逐渐降低供电电压，当听到继电器再次发生释放声音时，记下此时的电压和电流。
一般情况下，继电器的释放电压约在吸合电压的10～50%，如果释放电压太低（小于1/10的吸合电压）时则不能正常使用了，这样会对电路的稳定性造成威胁使工作不可靠。
继电器怎么检查好坏最简单的方法是1.先用万用表检查继电器的吸引线圈是否断路，外观是否发黑（发黑就是烧了）2.检查各组触头是否通路，触头是否粘连，3.活动铁芯连带触头组上下活动是否灵活。
经过上述检查都正常的话，那该继电器就是好的。
继电器寿命测试方法
继电器寿命测试方法
继电器是一种常用的电器元件，用于在电路中进行信号的转换或放大。
为确保继电器在实际应用中能持久稳定地工作，寿命测试是非常重要的环节。
本文将介绍一种常用的继电器寿命测试方法。
首先，需要准备一台可靠的测试设备，包括电压源、电流源、耐压测试仪等。
根据继电器的规格和要求，确定测试时的电压和电流条件。
其次，将继电器正确连接到测试设备上。
根据继电器的接线方式，将电路连接好，确保各个接线接触良好。
然后，根据测试要求，确定测试时间。
一般情况下，继电器寿命测试需要持续一定时间，以模拟实际应用中的长时间使用情况。
接着，进行测试。
通过给定的电压和电流条件，观察继电器是否正常工作，包括是否能有效地进行信号转换、是否有异常的热量产生等。
在测试过程中，需要进行定期检查和记录。
定期检查继电器的工作状态，包括观察是否有异常的噪声、发热情况等。
同时，记录工作时间和相关数据，以便后续分析。
最后，根据测试结果进行分析和评估。
根据测试期间收集的数据和观察到的情况，评估继电器的寿命，并与制造商的规格指标进行比较。
如果继电器在预定寿命之前出现异常或失效，需进一步分析原因并进行改进。
综上所述，继电器寿命测试方法是一项非常重要的工作，可以确保继电器在实际应用中可靠工作。
通过合理的测试设备、正确的测试步骤和详细的记录，可以获得准确的测试结果，并为继电器的设计和改进提供参考依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
继电器测试方法
一、测试说明
1、测量继电器工作电压范围（包括最低闭合电压，最高断开电压）；
2、测继电器的功耗（额定电流）和内阻;
3、继电器长期工作状况，耐压。
4、图标说明：
直流源，电流表，电压表，电阻测量，蜂鸣档
二、测试过程
1、测内阻值和额定电流
a、内阻测试：测试继电器1、8脚间的阻值大小，如图示
b、额定电流测试：对继电器1、8脚供直流24V电，等30秒读取电流表数据
注意：电流测试，万用表表笔插至电流输入端口，并调整电流档对应的量程档位（mA）。
2、测继电器工作电压范围
a、最低闭合电压测试：直流电源供电从0V开始供电，电压逐渐调高，直至
蜂鸣档告警，记录当前电压值U1。
（保持直流电压当前供电值）
注意：图中电压表和蜂鸣器档都是由万用表实现的
b、最高断开电压测试：直流电源供电从U1开始供电，电压逐渐调低，直至
蜂鸣档停止告警，记录当前电压值U2。
3.测常开常闭耐压和线圈与触点耐压
a、测前准备：将耐压值测试仪的“漏电流”旋钮打到“0.5”mA，“定时”
旋钮打到“60”s,“电压范围”旋钮打到“5”KV，“电压调节”旋钮打到0V，“power”旋钮打到“OFF”,两条输出线一条接高压输出的“_DC”,一根接地。
b、测常开常闭耐压测试：“power”—>“ON”，“电压调节”—>增加到耐压
值测试仪跳闸告警电压，读出此时的电压，如下图示
c、线圈与触点耐压：“power”—>“ON”，“电压调节”—>5KV以上，耐
压值测试仪跳闸不告警，线圈与触点耐压大于等于5KV，如下图
三、注意事项
1、测试额定电流时，继电器里线圈在突然加电压时会产生电磁感应，电流会越变越小，电压稳定后电磁感应消失，电流稳在一个范围内。
像OMRON的G5RL-14-E刚上电电流在16mA-17mA左右，4-5分钟后稳定电压在14mA-15mA 左右。
但我们测试是读取刚上电30秒后的电压
2、在常闭常开耐压值时，继电器第一次跳闸后会产生电磁感应，电磁感应的消失需要时间，在第二次跳闸电压会小很多。
但我们测试一般读第一次的电压。
3、如果读稳定的额定电流值，就要读第二次常闭常开耐压值。
如果是读30秒的额定电流值，就要读第一次动作的常闭常开耐压值。
