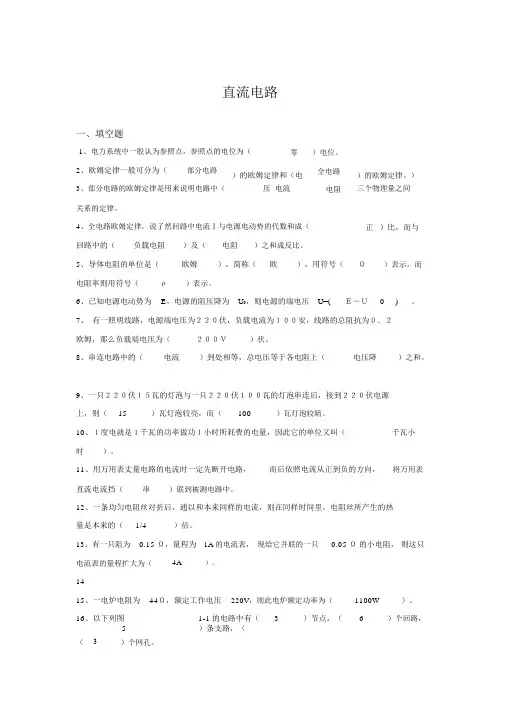

直流电路复习练习题及答案

第1、2章复习题

一、填空题:

1、电路的基本组成有电源、负载、中间环节三个部分。

2、20Ω的电阻与80Ω电阻相串联时的等效电阻为 100 Ω,相并联时的等效电阻为 16 Ω。

3、戴维南定理指出:任何一个有源二端线性网络都可以用一个等效的电压源来表示。

4.一个实际的电源可以用电压源来表示,也可用电流源来表示。

5.电感元件不消耗能量,它就是储存磁场能量的元件。

6.电容元件不消耗能量,它就是储存电场能量的元件。

7.通常所说负载的增加就是指负载的功率增加。

8.电源就就是将其它形式的能量转换成电能的装置。

9.如果电流的大小与方向均不随时间变化,就称为直流。

10.负载就就是所有用电设备,即就是把电能转换成其它形式能量的设备。

11.电路就就是电流流过的闭全路径。

12.把单位时间内通过某一导体横截面的电荷量定义为电流强度

．．．．(简称电流),用I来表示。

13、戴维南定理可以把任一有源二端网络等效为一个电压源。

14.叠加原理只适用于线性电路,而不适用于非线性电路。

15.某点的电位就就是该点到参考点的电压。

16.任意意两点间的电压就就是这两点的电位差。

17.电气设备工作时高于额定电压称为过载。

18.电气设备工作时低于额定电压称为欠载。

19.电气设备工作时等于额定电压称为满载。

20.为防止电源出现短路故障,通常在电路中安装熔断器。

21.电源开路时,电源两端的电压就等于电源的电动势。

二、选择题

1、在如图所示的电路中,当电阻Ｒ2增加时,电流Ｉ将______。

A、增加

B、减小

C、不变

2、二只白炽灯的额定电压为220V,额定功率分别为100W与25W,下面结论正确的就是__________。

A、 25Ｗ白炽灯的灯丝电阻较大

B、 100Ｗ白炽灯的灯丝电阻较大

C、 25Ｗ白炽灯的灯丝电阻较小

3、常用电容器的两项主要数据就是电容量与耐压值。电容器的这个耐压值就是根据加在它上面的电压_________来规定的？

A、最大值;

B、平均值;

C、有效值;

D、瞬时值。

4、在图所示的电路中,A、B端电压ＵAB＝______。A

A、 -2V

B、 2V

C、 -1V

D、 3V

5、电路如图所示,它的戴维南等效电路中,ＵOC与ＲO应就是______。

A. 4.5V,2、25Ω B、 4、5V,2Ω C、 2V,2Ω D、 3V,3Ω

6、如图所示电路, 电流源两端电压Ｕ=_ _V。

A、 15V

B、 10V

C、 20V

D、 -15V

7、图示电路中Ｒ1增加时电压Ｕ2将_ ___。

A、不变

B、减小

C、增加

11、图示电路中,发出功率的电路元件为___ __。

A、电流源;

B、电压源;

C、电压源与电流源。

12、图示电路中, 电流值I=_____。

A、 2A;

B、 4A;

C、 6A;

D、 -2A。

13.图示电路中,欲使I 1= I /4,则R 1、R 2的关系式为______。

A 、 R 1=3R 2

B 、R 1=R 2/3

C 、 R 1=R 2/4

D 、R 1=4R 2

16.图示电路中,U =2V,则6V 电压源发出的功率为_____W 。

A 、 2、4

B 、-9、6

C 、 9、6

D 、-2、4

17.图示电路中,A 、B 两点间的电压U AB 为_____。

A 、+1V

B 、-1V

C 、-2V

D 、+2V

18.如图示电路,求各支路电流中正确的公式就是______。

A 、 1

11R U E I ab

+=

B 、 212

11R R E E I ++=

C 、 3

111R R U E I ab ++=

20.如图所示电路,I 1＝______。

A 、 2A

B 、-1A

C 、 1、5A

D 、 0、5A

22.图示电路中,下列关系中正确的就是_______________。

A 、033111=--R I E R I

B 、033222=++R I E R I

C 、0333111=+++E R I E R I 23.图示电路中电压Ｕab 为_____V 。

A 、 -16

B 、 16

C 、 21

D 、19

24.图示电路中电流Ｉ等于_ ___。

A 、 (U -E )/R

B 、 (U +E )/R

C 、 (-U -E )/R

D 、(-U +

E )/R

25.图示电路中电压Ｕ为__ __V 。

A 、 -2

B 、 2

C 、 22

D 、 -22

26.图示电路中U ab=0,试求电流源两端的电压U S 为__ __V 。

A 、 40

B 、 -60

C 、 60

D 、-40

27.通常所说负载减小,就是指负载的_______减小。

A 、 功率

B 、 电压

C 、电阻

29.电路如图所示,电流比Ｉ2/Ｉ1=______。
