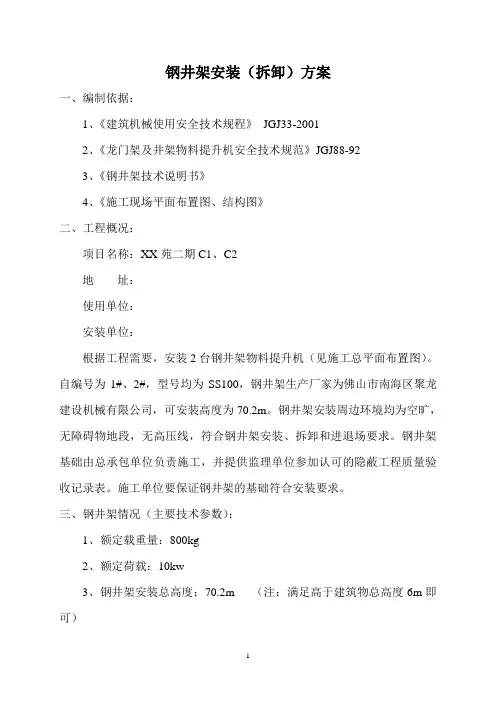

钢井架安装（拆卸）方案
一、编制依据：
1、《建筑机械使用安全技术规程》JGJ33-2001
2、《龙门架及井架物料提升机安全技术规范》JGJ88-92
3、《钢井架技术说明书》
4、《施工现场平面布置图、结构图》
二、工程概况：
项目名称：佛罗伦斯尚苑二期C1、C2
地址：佛山市顺德区容桂街道扁窖社区居委会兴华路南
使用单位：广东业城建筑工程有限公司
安装单位：佛山市耀君建筑工程有限公司
根据工程需要，安装2台钢井架物料提升机（见施工总平面布置图）。

自编号为1#、2#，型号均为SS100，钢井架生产厂家为佛山市南海区聚龙建设机械有限公司，可安装高度为70.2m。

钢井架安装周边环境均为空旷，无障碍物地段，无高压线，符合钢井架安装、拆卸和进退场要求。

钢井架基础由总承包单位负责施工，并提供监理单位参加认可的隐蔽工程质量验收记录表。

施工单位要保证钢井架的基础符合安装要求。

三、钢井架情况（主要技术参数）：
1、额定载重量：800kg
2、额定荷载：10kw
3、钢井架安装总高度：70.2m （注：满足高于建筑物总高度6m即可）
4、钢井架标准节尺寸：3.1×2.1×1.8m (长×宽×高).
四、基础设计：
详见《建设施工升降机安装基础设计算书》及附图。

五、安装前准备工作
1、结合有关安装规范和现场实际情况，由工地质安员对安装人员进行安全技术交底。

2、人员组成：钢井架安装由项目部派1名施工员和1名质安员统一指挥，专业安装人员6人。

3、安装使用工具：80mm厚松木板1套，Φ16尼龙绳60m，1.5t滑轮1只，安全带6条，对讲机2台，安装活动扳手及工具袋、风电焊1套。

六、安装步骤：
1、底架、标准节安装：
①用连接螺栓组装底架。

②将底架安放在基础上，保证对角线长度差值不得超过最大边长的名义尺寸的3%。

③用螺栓将立柱与底架翼板连接，然后装上横杆、斜杆及导轨。

④重复③步骤继续安装三节标准节。

⑤调整底架的水平及标准节垂直度，然后将底架牢固。

⑥重复进行标准节加高作业，在达到附墙高度时安装附墙架。

2、附墙架安装
①钢井架在搭设至15m时（即10节标准节位置）要搭设第1道缆风绳，每增高10m，增加1道缆风绳，缆风绳与地面夹角为45～60度。

②根据建筑物实际高度，每隔9m或隔层安装1道附墙杆。

③用角钢或Φ48钢管作为附墙杆，在附墙立柱上安装夹码。

④用经纬仪或线坠调整钢井架架身垂直度，架身垂直度控制在1/1000范围内。

使架身的垂直度达到规定要求，然后将附墙杆与立杆夹码及预埋件焊接牢固。

⑤在建筑物的顶层应安装1道附墙架，钢井架顶部自由高度高于建筑物总高度6m即可。

3、顶架安装
①将顶架横梁安装到钢井架最顶节上。

②将滑轮组托安装至顶架横梁上。

③将八字支撑杆安装到出绳边横梁上。

④顶架要向建筑物方向安装1道缆风绳。

4、吊笼安装
①将两个侧架放入钢井架内。

②用底横梁将侧架连接起来。

③将组装好的上主梁安装至侧架顶上。

④安装底纵梁，铺上底板。

⑤安装顶横梁和顶纵梁。

⑥安装导轮组。

⑦安装前、后闸门。

要保证后闸具有停层保护的作用，即吊笼到楼层进出口时，作业人员托起后闸门进入吊笼内作业时，后闸门能自动将卡爪伸出，达到停层保护的功能。

⑧安装吊笼顶部安全防护棚。

⑨保证防断绳装置的安全卡爪伸出时，卡爪能可靠地跨在导轨踏步上方。

5、安装首层闸门，保证吊笼上升后，首层闸门上升的高度，可保证人员能自由进出吊笼内作业。

在首层闸门上挂上安全警示牌，内容为“严禁载人、限载重量800kg”字样。

6、层间闸门安装
①选择通用的半自动式层闸门，要有机械、电气联锁装置。

②地需开出口入的立柱上安装夹码。

③在层间进出口处挂上安全警示牌，内容为“及时关门、严禁向内探头”字样。

7、卷扬机安装
①将卷扬机安装到基础上并固定，安装钢丝绳。

②将卷扬机整个传动系统用围栏围起。

③安装司机安全操作棚，要便于了望。

8、电气及调试
①安装电气和操作系统及用电安全保护装置，其中接地电阻要小于4Ω，绝缘电阻要大于0.5mΩ。

②接通电源，调整卷扬机制动力，使吊笼停层可靠有效。

③进行一次吊笼全行程的试机，调整导轮与导轨配合间隙在5～10mm 之间，导轨接头处截面错位不大于1.5mm，保证吊笼上下平稳顺畅。

④调整停层装置，使吊笼准确地停在各出入口平台位置上。

⑤安装防冲顶装置，保证触发上限位开关后，吊笼停靠时笼顶吊环距离架顶至少有3米的安全缓冲距离。

七、拆卸步骤：
1、拆卸步骤与安装步骤顺序相反。

2、电气电路→卷扬机→缆风绳→顶架→标准节→附墙件→标准节→底架。

3、首先由项目部设置警戒线，然后拆去架体三面围蔽，并清理好。

4、卷扬机拆卸：
①将吊笼放至地面后，松掉钢丝绳末端固定绳夹。

②将钢丝绳绕回缆筒，先拆除电源再拆去卷扬机固定支撑，并将其移离现场。

5、顶架拆卸：
①拆去钢井架上的缆风绳。

②拆去顶架固定螺丝，分别拆卸八字支撑杆、滑轮组托架、横梁等。

③利用巴杆支承地下节企柱根部节点处，用棕绳逐次将井架部件吊放地面。

6、标准节拆卸：
将标准节横杆、斜杆、导轨及主企柱连接螺丝松掉后，利用小巴杆将其分别卸至地面。

7、附墙拆卸：
标准节拆至第一道附墙拉杆处（楼面），用风焊拆去附墙拉杆两端焊接，再卸至地面。

8、重复上述步骤，拆卸余下标准节。

9、底架拆卸：
①拆掉主角钢、横拉杆、斜杆及导轨连接螺丝，拆散底架。

②拆散吊笼。

八、安全措施及注意事项：
1、安装拆卸工必须持有钢井架物料提升机安装维修特种作业证方可上岗。

2、安装拆卸前，由项目部质安员向作业人员做好安全技术交底工作。

3、作业危险区用醒目标志围蔽，在钢井架周围设置5米警戒区，严禁无关人员进入。

4、作业过程中，要有专人监护，专人指挥。

5、作业时，风力不得大于五级。

6、作业人员要戴安全帽、系安全带，穿防滑鞋，严禁酒后作业。

7、电焊工作业前应办好动火证，作业时有专人跟焊，做好安全防火。

8、遇有特殊情况马上停止作业，等问题解决后再行作业。

9、整机安装调试完成后，经安装单位与施工单位自检，再经检测部门检测、建设部门办理登记手续后，方可投入使用。

九、井架安装安全事故防范措施和应急预案
为提高对井架安装、使用、拆卸安全事故的应急救援能力，最大限度地减少事故损失，地公司《工程建设特大安全事故应急处理预案》的基础上制定本防范措施和应急预案。

（一）安全事故范围：
安全事故是指项目部的井架安装、使用、拆卸过程发生倒塌、机械伤害、高空坠落、物体打击、触电事故等。

（二）应急处理机构：
项目部成立井架安装、合格、拆卸突发事故应急处理小组：组长由项目经理担任，副组长由项目部副经理、技术负责人担任，成员由工程施工员、安全员组成。

（三）项目部应急处理小组职责：
调动一切力量，采取一切方法，以最快的速度和最有效的办法控制事态发展，把事故伤亡人数、经济损失以及负面影响降到最低限度，尽最大努力做好事故善后处理工作，各应急处理小组，在公司应急领导小组的指挥下开展工作。

1、积极主动组织迅速开展抢险救援工作，力争将损失降到最低限度。

2、事故发生时除紧急调用项目部范围各类物资、设备、人员外，必要时联系其他单位帮助救援。

3、发现有危及周边单位和人员安全险情时，立即组织人员及物资疏散。

4、配合医疗、公安、消防等部门，抢救伤员，保护事故现场。

5、配合上级部门进行事故调查、处理。

6、事故发生后及时电话报告公司，12小时内写出局面报告公司。

（四）事故发生后应急措施：
1、项目部应急处理小组任何成员接到报告后，应立即通知其他各成员迅速赶赴事故现场，开展抢险救灾工作。

2、项目部应急处理小组赶到现场后，听从公司应急领导小组指挥，参
与制定抢险措施，组织实施抢险方案。

配合医疗救护人员和公安干警做好受伤人员的抢救和事故现场的保护工作。

配合有关部门做好事故调查处理工作。

十、井架进料口防护棚
防护棚用钢管并按排棚出入口防护棚要求搭设，其尺寸为3m×3m。

防护棚面满铺20mm厚模板。

十一、防雷接地措施：
1、防雷接地体采用架体与打入地面3m深的角铁连接，并用Φ16镀锌圆铁与建筑基础防雷网连接，接地电阻不得大于4Ω。

2、避雷针采用Φ20镀锌圆铁并锚固于井架天梁上，通过架体、架体四支腿与入地角铁连接，连通基础防雷网。

避雷针顶磨尖，安装高度高于塔帽0.5m。

3、保护接地与井架连接，在井架基底座上焊1只M12螺栓，保护接地地线一端固定在螺栓上，一端固定在开关箱内保护接地端子板上。

该线直径与井架进线同截面。
