高速公路边沟、排水沟施工方案
路基路面排水工程施工方案
目录1.编制根据 (1)2.路基排水设计原则 (1)3.排水工程材料规定 (3)4.路基排水施工 (4)4.1路堤边沟、加大边沟、平台截水沟、山坡截水沟施工 (4)4.2路堑边沟施工 (7)4.3边坡导水孔施工 (10)4.4急流槽施工 (11)4.5渗沟、盲沟施工 (13)5.质量控制 (14)6.安全保证措施 (20)7.环境保护措施 (23)道安高速TJ08标段路基排水工程施工方案1.编制根据《贵州省道真至新寨高速公路福寿场至和溪段两阶段施工图设计》（第二册）《公路路基施工技术规范》（JGJ F10-2023）《公路工程质量检查评估原则》（JGJ F80/1-2023）《路桥工程师计算手册》2.路基排水设计原则路基排水系统由排水沟、边沟、截水沟、骨架泄水槽及急流槽、渗沟、天然河沟等构成。
路基排水原则上不与农田浇灌、水塘鱼池相干扰。
填方路基两侧设置M7.5浆砌片石排水沟, 为了尽量减少占地, 一般路段尺寸为0.6×0.6m矩形沟。
挖方路段边沟重要采用矩形盖板边沟, 结合排水规定, 其尺寸可选用0.6×0.6m或0.6×0.8m边沟旳详细段落及采用旳尺寸见《路基、路面排水工程数量表》挖方边坡每级坡面间设置宽2.0m旳平台, 并设置平台截水沟拦截上方坡面流水, 设置急流槽将水流引至边沟或引离路基。
当挖方边坡山坡汇水面积较大时设置截水沟, 并在挖方两端山凹处设跌水槽处理。
跌水槽设置为台阶式, 起到水流消力作用兼做养护人员上下通道。
挖方潮湿路段设置横向盲沟与纵向渗沟, 减少地下水对路基、路面旳影响。
路基填挖交界处, 路堑边沟沟底标高与路堤排水沟沟底标高落差较大时, 设置急流槽将边沟水引入到排水沟。
急流槽设置旳地点除按《路基、路面排水工程数量表》中详细位置设置外, 还可根据现场施工中碰到旳详细状况进行调整。
3.排水工程材料规定⑴圬工材料除设计中尤其注明外,对片石强度、砂浆标号、混凝土作出如下规定:①片石、块石强度不低于30MPa, 符号MU30；②水泥砼预制块强度不低于C20；③浆砌片石挡土墙、护坡、边沟、截水沟及水下护坡等, 用M7.5（M10）砂浆砌MU30片块石、M10砂浆勾缝。
推荐：高速公路边沟与截水天沟怎么施工
高速公路边沟与截水天沟怎么施工
【学员问题】高速公路边沟与截水天沟怎么施工？
【解答】一、边沟、截水沟及其他引、截排水设施位置、断面尺寸及有关要求，应严格按照设计图纸的规定施工。
应先做好这类排水设施，其出口应通至桥涵进、出水口处，截水沟不应在地面坑凹处通过，必须通过时，应按路堤填筑要求将凹处填平压实，然后工挖，并防止均匀沉陷和变形。
二、平曲线外边沟沟底纵坡，鹫民曲线前后的沟底相衔接。
曲线内侧不得有积水或水外溢现象发生。
三、路堑和路堤交接处的边沟应徐缓引向路堤两侧的天然沟或排水沟，不和是冲刷路堤。
路基坡脚附近不得积水。
四、所有排水沟渠应从下游出口向上游开挖。
五、所有排载水设施应满足下列要求：
a、沟基稳固，严禁将排水沟挖筑在未加处理的弃土上；
b、沟形整齐，沟坡、沟底平顺，沟内无浮土杂物；
c、沟水排泄不得对路基产生危害。
d、截水沟的弃土应用于路堑与截水沟间筑土台，并分层压实（夯实）。
台顶设2%倾向截水沟的横坡，土台边缘坡脚距路堑顶的距离不离不应小于设计规定，当设计无规定时，
可按规定办理。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
事实表明，习惯左右了成败，习惯改变人的一生。
在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。
希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的发展前景。
高速路防排水工程施工方案
一、项目概况本项目为某地区新建的高速公路，全长XX公里，采用双向四车道设计，设计速度为XX公里/小时。
本项目地处XX地区，地形复杂，地质条件多变，因此，防排水工程对于保障高速公路的稳定性和安全性具有重要意义。
二、编制依据1. 《公路工程技术标准》JTGB01-20142. 《公路路基施工技术规范》JTGF10-20063. 《公路工程质量检验评定标准》JTGF80/1-20044. 《公路工程施工安全技术规范》JTGF9—20155. 《公路水运工程施工安全标准化指南》三、施工总体部署1. 施工组织：成立专门的防排水工程小组，负责施工方案的实施、监督和检查。
2. 施工进度：按照高速公路整体施工进度计划，合理安排防排水工程施工时间，确保工程顺利进行。
3. 施工质量：严格执行相关规范和标准，确保工程质量达到设计要求。
四、施工方案1. 路基排水（1）设置排水沟：根据地形、地质条件和设计要求，合理设置排水沟，确保排水畅通。
（2）设置涵洞：在排水沟无法满足排水要求的地方，设置涵洞，以便雨水、地下水顺利排出。
（3）设置边沟：在路基两侧设置边沟，收集路面和路基的雨水，防止路面和路基积水。
2. 防水层施工（1）选用优质防水材料，确保防水效果。
（2）施工前对路基进行平整处理，确保防水层铺设平整。
（3）按照规范要求，进行防水层施工，确保防水层与路基紧密结合。
3. 路面排水（1）设置路肩排水沟：在路肩两侧设置排水沟，收集路面雨水。
（2）设置路缘石：在路面边缘设置路缘石，防止雨水流入路基。
（3）设置排水井：在排水沟和涵洞出口处设置排水井，确保雨水顺利排出。
五、施工方法1. 路基排水施工：采用机械开挖、人工修整的方式，确保排水沟、涵洞、边沟等排水设施施工质量。
2. 防水层施工：采用铺设、焊接、粘接等工艺，确保防水层施工质量。
3. 路面排水施工：采用机械开挖、人工修整、铺设等工艺，确保路面排水设施施工质量。
六、质量保证措施1. 严格执行施工规范和标准，确保工程质量。
边沟施工方案
边沟施工方案摘要边沟施工是公路建设中重要的一环，合理的边沟设计和施工能有效保护道路，排水良好，提高公路的使用寿命。
本文将介绍边沟施工的重要性、设计要点以及施工流程，旨在为公路建设相关人员提供参考。
一、引言边沟是指道路两旁用于集水、排水和护坡的沟渠，其主要功能是将雨水和道路表面流下来的水沿沟内排出，避免水在道路上积聚，保持道路的干燥和安全。
边沟施工是公路建设中不可或缺的一项工作，合理的边沟设计和施工能够减少积水，防止道路变形，降低路面泛水的风险。
二、边沟设计要点1. 沟宽和沟深的确定边沟的沟宽和沟深需根据道路的实际情况来设计。
一般情况下，边沟的沟宽应为1米至1.5米，沟深要大于50厘米，以便能够有效地收集和排出水流。
2. 边沟的坡度边沟应按照一定的坡度进行设计，以保证水流能够顺畅地流入排水沟。
一般来说，边沟的纵坡应在0.5%至2%之间，横坡应与道路横坡相一致。
3. 边沟的出口位置边沟的出口位置应选择在路段的低洼处或无法继续延伸的地方，以确保水流能够顺利排出。
同时，出口处还需要设置适当的防护措施，避免土石堆积或水流冲刷问题。
三、边沟施工流程1. 施工前的准备工作在施工前，首先需要对边沟的设计进行仔细的评估和确认。
确认了设计方案后，可以根据设计要求进行相应的准备工作，包括清理施工地点的杂物和残渣，修整边沟周围的土壤等。
2. 边沟挖掘与整平按照设计要求，利用挖掘机或手工工具进行边沟的挖掘和整平。
挖掘时应保持沟底平整，沟坡均匀，以保证水能流畅排出。
3. 边沟堆砌与土方回填挖掘好的边沟需要进行堆砌和土方回填工作。
土方回填时，需要按照一定的层次进行，每层回填土要均匀、夯实，以保持边沟的稳定性。
4. 检查与验收边沟施工完成后，需要进行检查与验收，确保边沟的设计要求满足，并对施工质量进行评估。
四、施工注意事项1. 安全第一在边沟施工过程中，施工人员应时刻注意安全。
操作机械设备时，必须穿戴好安全帽、安全鞋等个人防护设备，遵循相关操作规程，确保施工过程的安全性。
2023年排水沟、盖板边沟施工方案

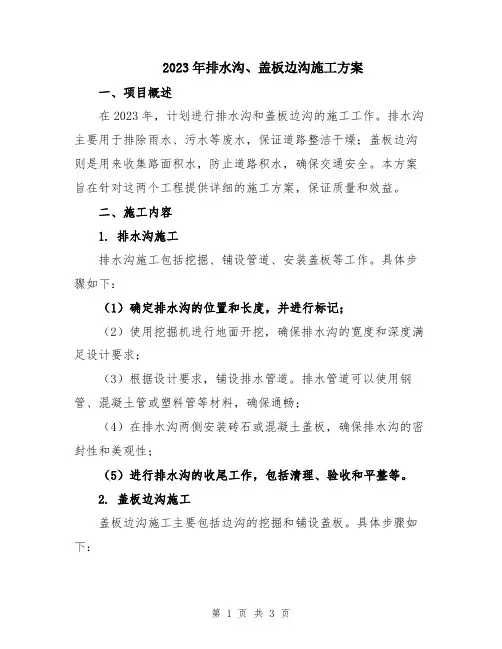

2023年排水沟、盖板边沟施工方案一、项目概述在2023年，计划进行排水沟和盖板边沟的施工工作。
排水沟主要用于排除雨水、污水等废水，保证道路整洁干燥；盖板边沟则是用来收集路面积水，防止道路积水，确保交通安全。
本方案旨在针对这两个工程提供详细的施工方案，保证质量和效益。
二、施工内容1. 排水沟施工排水沟施工包括挖掘、铺设管道、安装盖板等工作。
具体步骤如下：（1）确定排水沟的位置和长度，并进行标记；（2）使用挖掘机进行地面开挖，确保排水沟的宽度和深度满足设计要求；（3）根据设计要求，铺设排水管道。
排水管道可以使用钢管、混凝土管或塑料管等材料，确保通畅；（4）在排水沟两侧安装砖石或混凝土盖板，确保排水沟的密封性和美观性；（5）进行排水沟的收尾工作，包括清理、验收和平整等。
2. 盖板边沟施工盖板边沟施工主要包括边沟的挖掘和铺设盖板。
具体步骤如下：（1）根据设计要求，在道路两侧进行边沟的挖掘。
边沟的宽度和深度需要满足设计要求，确保能够顺利收集路面积水；（2）边沟挖掘完成后，根据设计要求选择合适的盖板材料。
盖板可以使用钢板、铸铁板或混凝土板等，确保承受车辆压力和防滑性；（3）在边沟两侧进行盖板的安装，确保盖板与边沟紧密连接，不松动，不变形；（4）进行盖板边沟的验收工作，确保质量和安全。
三、施工要求1. 施工过程中，必须按照相关的安全操作规程进行施工，保证施工人员的安全；2. 施工中应严格按照设计要求进行施工，确保排水沟和盖板边沟的质量满足要求；3. 施工材料应符合国家标准，质量可靠。
挖掘机、起重机等施工设备应经过检验合格，确保施工的顺利进行；4. 施工现场应保持清洁整洁，垃圾及时清理，确保施工环境良好；5. 施工结束后，进行验收工作，确保施工质量和安全。
四、工期安排1. 排水沟和盖板边沟的施工工期预计为30天；2. 按照实际施工进展，可以适当调整工期安排，确保施工质量和进度。
五、项目预算1. 根据具体的工程量和材料预算，制定详细的项目预算；2. 控制成本，选择合适的材料和设备，确保项目的经济效益。
排水沟施工方案
目录一、编制依据 (1)二、工程概况 (1)三、施工准备 (2)四、施工方法 (4)五、雨季施工措施 (8)六、质量保证措施 (10)七、安全保证措施 (11)八、环境保护及文明施工措施 (12)排水沟施工方案1、深圳市货运交通组织调整相关高速公路收费站及配套设施工程第一合同段设计文件；2、《公路路基施工技术规范》 (JTG F10-2022)；3、国际颁布的相关规范、规程、标准和地方相关法规。
罗田收费站工程路堤排水沟、路堑排水沟、分隔带排水沟沟身均采用现浇 C20 混凝土，局部段落设置预制砼盖板，具体情况见下表：排水沟工程数量表排水沟起讫桩号LK0+00~LK0+452YK22+950~YK23+360 YK23+620~YK24+120 YK24+440~YK24+480 ZK23+753~ZK24+500工程名称左侧分隔带排水沟右侧分隔带排水沟右侧路堤排水沟右侧路堤排水沟左侧排水边沟主要尺寸(cm)矩形60*60矩形60*60矩形150*100矩形150*100矩形200*150备注设置C30 砼盖板设置C30 砼盖板设置C35 砼盖板设置C35 砼盖板ZK23+920~ZK24+270 设置C35 砼盖板沟渠长度(m)45241055044747K0+140~K0+470K0+379~K0+437YK23+660~YK23+722 K0+000~K0+059K0+140~K0+244K0+270~K0+362ZK24+274LK0+132YK23+423左侧边沟右侧边沟右侧路堤排水沟两侧路堤排水沟右侧路堤排水沟右侧路堤排水沟收费广场拦水沟矩形60*60矩形60*60矩形60*60矩形60*60矩形60*60矩形60*60矩形40*403305868130114101213防火通道防火通道每侧长度65m巡河道巡河道沟身采用C30 现浇砼，设置HRB400 钢盖板1、技术准备1)开工前组织技术人员认真学习施工图纸、实施性施工组织设计，熟悉规范和技术标准。
边沟、排水沟、截水沟施工方案.doc
目录1 编制依据 (3)2 编制原则...................................... 3矚慫润厲钐瘗睞枥庑赖。
3 概述.......................................... 3聞創沟燴鐺險爱氇谴净。
4 施工组织机构.................................. 4残骛楼諍锩瀨濟溆塹籟。
5 施工工艺流程.................................. 4酽锕极額閉镇桧猪訣锥。
6 排水工程的实施................................ 6彈贸摄尔霁毙攬砖卤庑。
6.1 施工准备.................................. 6謀荞抟箧飆鐸怼类蒋薔。
6.2 施工放样.................................. 6厦礴恳蹒骈時盡继價骚。
6.3 边沟及排水沟开挖.......................... 6茕桢广鳓鯡选块网羈泪。
6.4 砂砾垫层回填.............................. 6鹅娅尽損鹌惨歷茏鴛賴。
6.5 沟底底板砼现浇............................ 6籟丛妈羥为贍偾蛏练淨。
6.6 边沟盖板的预制............................ 6預頌圣鉉儐歲龈讶骅籴。
6.7 护坡道坡脚砼隔水层浇筑.................... 7渗釤呛俨匀谔鱉调硯錦。
6.8 排水沟勾缝及养生.......................... 7铙誅卧泻噦圣骋贶頂廡。
6.9 路基边沟施工.............................. 7擁締凤袜备訊顎轮烂蔷。
7 质量保证措施.................................. 8贓熱俣阃歲匱阊邺镓騷。
路基边沟、排水沟、截水沟(专项)施工方案
路基边沟、排水沟、截水沟(专项)施工方案1 编制依据1、《公路工程技术标准》JTG B01—2003。
2、《公路工程水文勘测设计规范》JTG C30—2002。
3、《公路圬工桥涵设计规范》JTG D61—2005。
4、简蒲高速公路第六合同段施工招标文件。
5、简蒲高速公路第六合同段《两阶段施工图设计》。
4、招标参考资料及各专用条款。
5、现场勘测，调查资料。
6、可调用到本工程的各类资源。
2 编制原则严格执行合同文件的各项规定及设计意图，重点考虑本工程项目的特点，将本项目优质、高效的完成。
具体在编制中体现以下几个方面的原则:a、遵守国家法律及交通部、地方政府的法规。
b、执行交通部现行工程施工技术规范和质量检验评定标准。
c、加强施工组织的协调性，确保各施工队、各专业、各工种的配合，均衡协调施工，实现预期的工期目标。
d、根据有关规定要求，制定文明施工措施，确保文明施工。
e、合理布置施工现场，尽量减少工程消耗，降低生产成本。
积极采用、推广新工艺、新技术和新材料，提高产品的技术含量。
3 概述根据设计施工图纸及业主有关文件要求，我合同段路基排水工程采用浆砌边沟和I型C20砼矩形排水沟、II型矩形边沟、III型排水沟、IV型矩形反压护道截水沟、V型路堑平台截水沟、VI型堑顶截水沟。
排水工程数量17224.5m。
挖方段采用I型边沟，均设置碎砾石盲沟，且于盲沟底部加设直径10cm带孔波纹管;填方路段采用II型边沟:其中II-1型实用于一般填方路段，II-2型适用于填方边坡1.6m的底填方路段。
III型排水沟用于将边沟汇水或涵洞出口水流引至路基范围外。
当反压护道宽度大于等于6m时，需在反压护道内侧设置IV型沟;V型平台截水沟用于挖方边坡高度大于20米的第二级边坡平台上;VI型为路堑顶截水沟，用于挖方边坡坡顶5米以外适当位置。
各类型边沟、排水沟相互衔接及其与其它构造物衔接时，可根据沟底标高及地形情况酌情调整尺寸，但沟底纵坡不得小于0.5%，沟深不得小于0.5m，特殊困难地段，纵坡不得小于0.3%。
