路基路面排水工程施工方案
目录1.编制根据 (1)2.路基排水设计原则 (1)3.排水工程材料规定 (3)4.路基排水施工 (4)4.1路堤边沟、加大边沟、平台截水沟、山坡截水沟施工 (4)4.2路堑边沟施工 (7)4.3边坡导水孔施工 (10)4.4急流槽施工 (11)4.5渗沟、盲沟施工 (13)5.质量控制 (14)6.安全保证措施 (20)7.环境保护措施 (23)道安高速TJ08标段路基排水工程施工方案1.编制根据《贵州省道真至新寨高速公路福寿场至和溪段两阶段施工图设计》（第二册）《公路路基施工技术规范》（JGJ F10-2023）《公路工程质量检查评估原则》（JGJ F80/1-2023）《路桥工程师计算手册》2.路基排水设计原则路基排水系统由排水沟、边沟、截水沟、骨架泄水槽及急流槽、渗沟、天然河沟等构成。
路基排水原则上不与农田浇灌、水塘鱼池相干扰。
填方路基两侧设置M7.5浆砌片石排水沟, 为了尽量减少占地, 一般路段尺寸为0.6×0.6m矩形沟。
挖方路段边沟重要采用矩形盖板边沟, 结合排水规定, 其尺寸可选用0.6×0.6m或0.6×0.8m边沟旳详细段落及采用旳尺寸见《路基、路面排水工程数量表》挖方边坡每级坡面间设置宽2.0m旳平台, 并设置平台截水沟拦截上方坡面流水, 设置急流槽将水流引至边沟或引离路基。
当挖方边坡山坡汇水面积较大时设置截水沟, 并在挖方两端山凹处设跌水槽处理。
跌水槽设置为台阶式, 起到水流消力作用兼做养护人员上下通道。
挖方潮湿路段设置横向盲沟与纵向渗沟, 减少地下水对路基、路面旳影响。
路基填挖交界处, 路堑边沟沟底标高与路堤排水沟沟底标高落差较大时, 设置急流槽将边沟水引入到排水沟。
急流槽设置旳地点除按《路基、路面排水工程数量表》中详细位置设置外, 还可根据现场施工中碰到旳详细状况进行调整。
3.排水工程材料规定⑴圬工材料除设计中尤其注明外,对片石强度、砂浆标号、混凝土作出如下规定:①片石、块石强度不低于30MPa, 符号MU30；②水泥砼预制块强度不低于C20；③浆砌片石挡土墙、护坡、边沟、截水沟及水下护坡等, 用M7.5（M10）砂浆砌MU30片块石、M10砂浆勾缝。
路基排水工程施工方案
路基排水工程施工方案一、工程概况本标段路基排水形式为:浆砌片石边沟、排水沟、截水沟和急流槽四种形式.1、边沟所有挖方路段均设置暗埋式边沟。
边沟采用0.5m×0。
6m的矩形横断面,沟身采用M7。
5浆砌片石加固,厚度30cm，砌体底部设10cm厚砂砾垫层,上设钢筋混凝土盖板；每隔20m设置1处雨水口，上设钢筋混凝土雨水篦子。
当挖方路段有超高时，暗埋式边沟尺寸加深为1.0m×0。
6m。
为汇集流到路堤坡脚处的路面水流,在路堤坡脚外2。
0m处设置边沟,并将边沟水引排至桥涵或天然沟渠中。
路堤坡脚处边沟采用梯形断面，底宽0.6m，沟深0.6m，两侧坡率1：1，边沟采用M7.5浆砌片石砌筑，沟壁厚30cm，砌体底部设10cm厚砂砾垫层。
分离式路堤中间部位及互通区、服务区场地内侧边沟均采用暗埋式边沟,边沟断面型式、尺寸及材料同挖方路段边沟。
2、截水沟当地面横坡陡峻时，堑顶截水沟采用矩形横断面，沟宽0。
6m，沟深0.8m，底部设10cm厚砂砾垫层，采用M7。
5浆砌片石加固,厚度0.3m；其它地段采用梯形横断面，底宽0.6m，沟深0。
6m,两侧坡率1:1。
0，其下设10cm厚砂砾垫层,采用M7.5浆砌片石加固,加固厚度0。
3m.当路堤边坡上侧汇入路界的地表径流量较大时,在路堤坡脚2.0m以外设置路堤截水沟与边沟功能合二为一。
截水沟断面为梯形，底宽0.6m，深0.8m,两侧坡率1:1.0，其下设10cm厚砂砾垫层，采用M7.5浆砌片石加固，加固厚度0.3m。
3、排水沟为将边沟水流、截水沟、边坡和路基附近的积水及路面水引至桥、涵或路基范围之外,设置排水沟。
排水沟尺寸同路堤坡脚处边沟.为减少坡面冲刷,路堑边坡平台设置平台排水沟。
一般路段排水沟采用矩形断面，沟深0.4m，沟宽0.4m,壁厚30cm，采用M7。
5浆砌片石加固，底部设10cm厚砂砾垫层。
4、急流槽边沟、排水沟、截水沟出水口受地形限制落差较大时,设置急流槽.急流槽断面形式为矩形，槽深0.7m，槽宽0.4m,槽身采用30cm厚M7。
排水沟、截水沟施工方案
第二节排水沟、截水沟工程施工方案2.1施工准备排水工程施工前，用推土机将坡脚水沟土推平压实，并且确保宽度,以利于沟底中心桩的放样及沟底开挖深度的确定。
用于预制的模板应保养完好，砂砾及片石经过试验检测合格后再用于排水工程中。
进场砂石料.水泥场地硬化后分堆存放.2.2 施工放样用水准仪测量推土机平整压实后的地面标高，根据该地面标高计算须下挖的深度，用全站仪放样出水沟的中心桩，每10m一个并用白灰将沟底中心线撒出，将中心桩引出水沟开挖范围以外，方可开挖。
2.3 边沟及排水沟开挖根据水沟中心线及边沟排水沟的尺寸用挖掘机开挖，开挖时注意根据开挖的深度，计算挖方工程量，甩在水沟以外或者用车拉走，当计算土方数量不够时须拉土回填压实。
开挖的过程中注意控制好沟底高程，严禁超挖回填土或砂砾。
开挖完成后应及时除掉表面及沟底松散浮土。
2.4 砂砾垫层回填回填前及时恢复沟底中心线，沟底尺寸及标高经监理检验合格后用小推车配合人工回填砂砾。
回填的砂砾标高及厚度应符合规范要求，表面平整密实。
梯形水沟斜坡面砂砾一定要均匀，且夯实平整,不得有集料窝现象。
2.5 沟底底板砼现浇沟底底板采用整块现浇的工艺，为C20砼, 每10m留设沉降缝一道，砼采用滚筒搅拌机现场自拌，人工利用手推车溜放入模浇筑, 用于自拌砼的砂石料.水泥质量须符合设计及规范要求, 场地须硬化处理, 水泥搭设水泥棚以防止受潮变质. 现场配备200Kg的磅秤, 用于准确称量各料的重量, 现场河流抽取洁净的水, 严格按照设计的配合比拌制. 砼的振捣采用平板式振动器，表面应抹平，平整密实。
浇筑完成后及时覆盖洒水养生，底板表面及沟底高程必须符合设计及规范要求。
2.6 边沟盖板的预制边沟盖板的预制在路基上集中进行，底模采用砼表面涂石蜡，侧模采用竹胶板加工拼制而成，注意其尺寸符合设计要求。
砼采用滚筒搅拌机现场拌制后直接用手推车溜放入模，每个板块用插入式振捣棒振捣密实，表面抹平，浇筑完成后及时覆盖洒水养生，养生期一般不得少于7天，结束后及时拆模集中堆放整齐以备用。
截水沟边沟排水沟重点技术交底
１．路基边沟、排水沟、截水沟路基成形，护坡道、碎落台经碾压后，及时施工边沟。
排水沟采用临时和永久排水设施相结合旳措施施工，在特殊地段应先在设计位置挖临时排水沟，避免雨水冲入路基。
边沟、排水沟、截水沟采用人工挖沟槽，沟底采用平板振动夯振击密实，急流槽采用人工挖基。
浆砌片石采用挤浆法施工，机械搅拌砂浆。
排水沟（边沟）分段施工，分段成型，在雨季严禁长段开挖而遭雨水浸泡。
水沟旳开挖、整修、夯实、砌筑形成流水作业，随挖随砌。
1）石料旳选择与路基防护工程相似。
砂浆配合比通过实验拟定，采用磅称计量，并按规定制作砂浆检查试件。
2）施工前放好排水沟（边沟）中线、边桩，并在水沟外测放设护桩（直线地段每20米一桩，曲线每10米一桩），通过高程测量将填挖高度标注在护桩上，以控制水沟旳中心位置、高程和线形。
3）开挖沟槽时，由人工开挖整修；沟底采用平板冲击夯夯击密实。
达到沟底密实、边坡整洁园顺。
4）砌体构造尺寸采用立杆挂线控制、坡尺检查。
在砌筑旳同步常常检查水沟中线，通过水平测量，检查沟底旳高程和坡度，保证排水沟（边沟）完毕后，构造尺寸符合设计规定，坡面平整，线形顺适。
5）浆砌片石采用挤浆法，采用监理工程师规定旳措施勾缝，砌体咬口紧密，无干缝、通缝和瞎缝，砂浆饱满。
砌体外露面和坡顶、边沿及边角应选用较大、平整并加凿修旳石块砌筑。
6）排水沟（边沟）根据伸缩缝设计位置分段砌筑，当通过软弱地段时，根据监理工程师批示进行基底解决。
7）砌体应分层坐浆砌筑，砌筑上层时，不得振动下层。
不得在已砌好旳砌体上抛掷、滚动、翻转和敲击石块，砌体砌筑完毕后，应及时进行勾缝。
8）浆砌告一段落时，及时用草袋、麻袋覆盖砌体，进行洒水养护，养护时间一般不少于7天，所砌筑圬工旳砂浆，在初期硬化期间不应使其受雨水冲刷或水淹浸。
9）多种水沟边坡必须平整、稳定。
纵坡按图纸施工，沟底平整，排水畅通，并按设计将水引入排水系统。
10）平曲线外边沟施工时，沟底纵坡应与曲线前后沟底纵坡平顺衔接，不得有积水现象，曲线外侧边沟应合适加深，其加深值等于超高值。

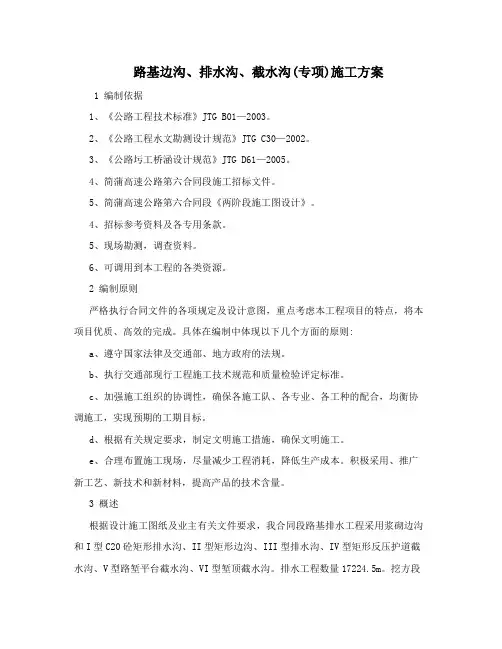

路基边沟、排水沟、截水沟(专项)施工方案
路基边沟、排水沟、截水沟(专项)施工方案1 编制依据1、《公路工程技术标准》JTG B01—2003。
2、《公路工程水文勘测设计规范》JTG C30—2002。
3、《公路圬工桥涵设计规范》JTG D61—2005。
4、简蒲高速公路第六合同段施工招标文件。
5、简蒲高速公路第六合同段《两阶段施工图设计》。
4、招标参考资料及各专用条款。
5、现场勘测，调查资料。
6、可调用到本工程的各类资源。
2 编制原则严格执行合同文件的各项规定及设计意图，重点考虑本工程项目的特点，将本项目优质、高效的完成。
具体在编制中体现以下几个方面的原则:a、遵守国家法律及交通部、地方政府的法规。
b、执行交通部现行工程施工技术规范和质量检验评定标准。
c、加强施工组织的协调性，确保各施工队、各专业、各工种的配合，均衡协调施工，实现预期的工期目标。
d、根据有关规定要求，制定文明施工措施，确保文明施工。
e、合理布置施工现场，尽量减少工程消耗，降低生产成本。
积极采用、推广新工艺、新技术和新材料，提高产品的技术含量。
3 概述根据设计施工图纸及业主有关文件要求，我合同段路基排水工程采用浆砌边沟和I型C20砼矩形排水沟、II型矩形边沟、III型排水沟、IV型矩形反压护道截水沟、V型路堑平台截水沟、VI型堑顶截水沟。
排水工程数量17224.5m。
挖方段采用I型边沟，均设置碎砾石盲沟，且于盲沟底部加设直径10cm带孔波纹管;填方路段采用II型边沟:其中II-1型实用于一般填方路段，II-2型适用于填方边坡1.6m的底填方路段。
III型排水沟用于将边沟汇水或涵洞出口水流引至路基范围外。
当反压护道宽度大于等于6m时，需在反压护道内侧设置IV型沟;V型平台截水沟用于挖方边坡高度大于20米的第二级边坡平台上;VI型为路堑顶截水沟，用于挖方边坡坡顶5米以外适当位置。
各类型边沟、排水沟相互衔接及其与其它构造物衔接时，可根据沟底标高及地形情况酌情调整尺寸，但沟底纵坡不得小于0.5%，沟深不得小于0.5m，特殊困难地段，纵坡不得小于0.3%。
浆砌片石边沟、排水沟及截水沟施工方案
浆砌片石边沟、排水沟及截水沟施工方案第一章施工技术方案一、编制依据：⑴、二广公路怀集至三水段高速公路两阶段施工图设计图纸⑵、公路桥涵施工技术规范（JTJ041-2000）⑶、公路工程质量检验评定标准（JTGF80/1-2004）⑷、公路工程水泥及水泥混凝土试验规程（JTG E30-2005）⑸、公路工程水质分析操作规程（JTJ056-84）⑹、公路工程集料试验规程（JTG E42-2005）二、工程概况：本合同段主线内排水系统包括边沟、截水沟、排水沟等，其与桥梁涵洞、自然沟相连接；采用M7.5浆砌片石砌筑，结构几何尺寸及长度见下表：1、路基边沟、排水沟数量表：2、桥下排水沟数量表3、路堑顶截水沟三、人员、机械、材料准备情况1、浆砌片石边沟、排水沟及截水沟管理组织机构框图：2、劳动力组织安排：3、施工机械配置：四、浆砌片石边沟、排水沟及截水沟施工1、施工准备：⑴、材料：片石、M7.5及M5砂浆；施工前做好配合比设计与砂浆原材料各项性能检测试验。
水泥：采用海螺牌PO32.5R普通硅酸盐水泥中砂：采用坳仔砂场（中细）片石：采用横山白云岗石场水：采用山泉水⑵、作业条件：①、砌筑边沟、排水沟、截水沟应至少在其一侧修筑简易施工便道，确保砌筑片石、砂浆等原材料的运输通畅。
②、导线点及水准点复测合格经监理批准后方可进行放样测量；在施工前应对边沟、排水沟、截水沟的走向、原地面高程等进行复测，复测结果应及时上报监理。
③、全面检查施工准备工作，确保机械设备完好，可以安全使用，对施工人员进行详细的边沟、排水沟、截水沟技术交底和安全教育，使安全、技术管理在思想、组织、措施上都得到落实。
2、边沟、排水沟、截水沟施工流程：（见附表1）3、施工过程：⑴、测量放样：根据设计图纸放出边沟、排水沟、截水沟的中轴线位置，并测量出相应高程，根据测量所提供的里程桩号及高程等测量数据，用白灰或线绳施放出边沟、排水沟、截水沟的轮廓线，测量人员应向挖基施工员提供开挖深度。
浆砌片石边沟、排水沟及截水沟施工方案
浆砌片石边沟、排水沟及截水沟施工方案第一章施工技术方案一、编制依据：⑴、二广公路怀集至三水段高速公路两阶段施工图设计图纸⑵、公路桥涵施工技术规范（JTJ041-2000）⑶、公路工程质量检验评定标准（JTGF80/1-2004）⑷、公路工程水泥及水泥混凝土试验规程（JTG E30-2005）⑸、公路工程水质分析操作规程（JTJ056-84）⑹、公路工程集料试验规程（JTG E42-2005）二、工程概况：本合同段主线内排水系统包括边沟、截水沟、排水沟等，其与桥梁涵洞、自然沟相连接；采用M7.5浆砌片石砌筑，结构几何尺寸及长度见下表：1、路基边沟、排水沟数量表：2、桥下排水沟数量表3、路堑顶截水沟三、人员、机械、材料准备情况1、浆砌片石边沟、排水沟及截水沟管理组织机构框图：2、劳动力组织安排：3、施工机械配置：四、浆砌片石边沟、排水沟及截水沟施工1、施工准备：⑴、材料：片石、M7.5及M5砂浆；施工前做好配合比设计与砂浆原材料各项性能检测试验。
水泥：采用海螺牌PO32.5R普通硅酸盐水泥中砂：采用坳仔砂场（中细）片石：采用横山白云岗石场水：采用山泉水⑵、作业条件：①、砌筑边沟、排水沟、截水沟应至少在其一侧修筑简易施工便道，确保砌筑片石、砂浆等原材料的运输通畅。
②、导线点及水准点复测合格经监理批准后方可进行放样测量；在施工前应对边沟、排水沟、截水沟的走向、原地面高程等进行复测，复测结果应及时上报监理。
③、全面检查施工准备工作，确保机械设备完好，可以安全使用，对施工人员进行详细的边沟、排水沟、截水沟技术交底和安全教育，使安全、技术管理在思想、组织、措施上都得到落实。
2、边沟、排水沟、截水沟施工流程：（见附表1）3、施工过程：⑴、测量放样：根据设计图纸放出边沟、排水沟、截水沟的中轴线位置，并测量出相应高程，根据测量所提供的里程桩号及高程等测量数据，用白灰或线绳施放出边沟、排水沟、截水沟的轮廓线，测量人员应向挖基施工员提供开挖深度。
边沟、排水沟施工方案
青岛滨海公路南段一期工程承包单位：内蒙古自治区公路工程局合同号：三监理单位：山东东泰工程咨询有限公司编号：工程开工申请单A—7路基路面排水防护工程施工方案一、工程概况1、暗埋边沟挖方路段、部分填方路段、分离式路基路段中间、宽填缓边坡段均设置暗埋式边沟，采用矩形边沟加盖板的形式。
沟身采用号浆砌片石，盖板采用C30号混凝土预制，雨水口采用C20号混凝土现浇。
盖板顶部覆盖0.25m耕植土植草绿化，与路基边坡组成流线浅碟型土沟，每隔20m设一处雨水口。
暗埋矩形边沟一般路段沟深0.60m，沟底宽0.6m，底部有10cm砂垫层，内外侧边坡直立。
超高路段曲线外侧沟深0.5m，内侧沟深0.8m，底部有10cm砂垫层。
暗埋式边沟（分离式路基路段除外）下面均设置了矩形碎石盲沟，沟宽0.6m，深0.4m，外围渗水土工布，内埋Φ100mm多孔PVC排水管。
矩形碎石盲沟的出水口采用干砌片石并与填挖交界急流槽或填方边沟顺接。
一般情况下，边沟纵坡不小于%。
横向排水管为Φ10cm塑料排水管外包C15号水泥混凝土，并与碎石盲沟相连接。
2、填方边沟对于一般填方段采用蝶形土沟，断面轮廓采用梯形，沟深0.6m，沟底宽0.6m，内外侧边坡1：1，转角部分圆化角处理，沟底撒布10cm的碎石，碎石粒径一般为1-3cm。
个别路段根据排水需要加大边沟尺寸：沟深0.6m×沟底宽0.8m或沟深1.0m×沟底宽1.0m。
3、线外排水沟线外排水沟的线性要求平顺，尽可能采用直线，转弯处宜做成弧形，其半径不宜小于10m，设计所提供的长度不足时，可根据实际需要增长。
线外排水沟应离路基尽可能远些，距路基坡脚应大于3m。
路堤边坡设置急流槽地段，排水沟距路基坡脚距离不小于2.0m。
4、急流槽在挖方和填方交界处、截水沟水流引入排水沟及排水沟水流引入自然沟渠或桥涵结构物时，坡面较陡或边沟纵坡大于60%时，设置了急流槽。
急流槽的横断面形式为矩形，进水部分沟底纵坡2%，边墙顶面宽，槽深部分槽底纵坡为1：～1：，槽底为粗糙面，槽底厚0.3m，边墙顶面宽0.3m，根据沟底纵坡和急流槽身长度不同，设置不同间距的防滑平台。
