等高线地形图应用
等高线地形图及其应用ppt课件
读“某地区等高线地形图”，完成下题。
1.沿图中a—b剖面线绘制的地形剖面图是下图中的
答 案
3、地形剖面图的应用
通视问题
如果过已知两点作的地形剖面图无障碍 物(如山地或山脊)阻挡，则两地可互相 通视。
特别注意“凹形坡”与“凸形坡”的不 同。从山顶向四周，等高线先密后疏， 为“凹形坡”，可通视；等高线先疏后 密，为“凸形坡”，“凸形坡”容易挡 住人们的视线。
②确定比例尺
剖面图的水平比例尺一般采用原图比例尺，将等高线图上的剖面线 转绘到剖面图上做横轴。
为更加清楚地反映地形起伏状况，垂直比例尺要大于水平比例尺， 用高程建立纵轴。高度间隔与原图等高距一致，最高数值比剖面线 经过地区最高海拔略大一些，最低数值略小一些。
2、地形剖面图的绘制步骤
③描点 将剖面线与等高线的所有交 点(或仅描关键点，如最高点、 最低点)按其水平距离和高程 转绘到坐标图中。
一般选在等高线间距较大即地势平坦开阔处， 节省建设投资
靠近河流，水源充足 工业区选址 有交通线经过，交通便利
3、等高线地形图与“面”的区位
等高线地形图与“面”的区位
一般山区聚落多分布在地势较低的河谷地带(地 势低平、水源充足、流水沉积形成深厚肥沃的 土壤)
聚落分布
山区聚落规模小、数量少
平原地区聚落数量多、规模大(聚落主要分布在 平原地区)
C>A>D>B
不同等高线地形不图同坡等度高大线小图的上判坡读度的大小 ②比例尺相同，等高距不同，则相同的水平范围等高距越 大，坡度越大；等高距越小，坡度越小
B>D&g小图的上判坡读度的大小 ③比例尺不同，等高距相同，则比例尺越大，坡度越大； 比例尺越小，坡度越小
答
等高线地形图的应用
A
-300m -200m-100m 0m
等高线
100m 200m 300m
B
300m 200m 100m
0m -100m
-200m -300m
如何绘制AB剖面线的地形剖面图
（2001年全国卷文综试题）某山区的一所学校，拟组
织学生对附近公路的交通流量进行调查。读下图，判
断在E、F、G三个地点中，能目测到公路上经过H处车
如果图中没有疗养院，则水库大坝最高又能建多 高？坝顶高程为多少？
• 水库大坝的的建设高度考虑的条件：
（1）依据等高线来定高度；
（2）要考虑是否需要移民及移民数量的多少。
（3）气候条件和河流水文特征（暴雨的频率、河流径 流量的大小、河流的落差）
水库的集水区域：沿流域分水岭即山脊线所包围的区域
二、等高线地形图中通视问题

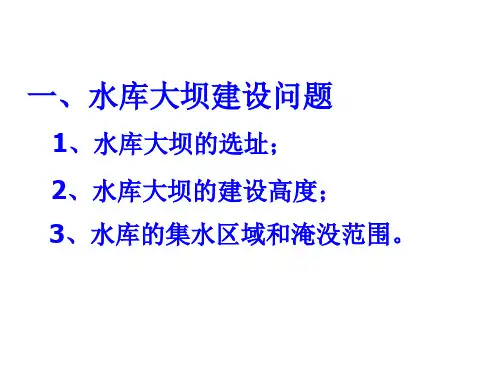

一、水库大坝建设问题
1、水库大坝的选址； 2、水库大坝的建设高度； 3、水库的集水区域和淹没范围。
拟在该区建一大型水电站，用“//”标出最佳 坝址，并说明理由。
峡谷地形，水流急，水力资源丰富；大坝建 设工程量小，投资省；且上游有较大的集水区域。
• 水库大坝建设所考虑的自然条件：
（1）地形条件：口袋形地形,口小(峡谷)肚大。
（2001年全国卷文综试题）某山区的一所学校，
拟组织学生对附近公路的交通流量进行调查。读下
图，判断在E、F、G三个地点中，能目测到公路上
经过H处车辆的是
处。
方法1、绘制出地形剖面图
通过作地形剖面图来解决，如果过已 知两点作的地形剖面图无山地或山脊阻挡， 则两地可互相通视。
地形剖面图的绘制方法
等深线
（2）地质条件：尽量避开断层、地震多发地带 和石灰岩广布地区。
等高线选址
【等高线地形图在区域生产活动中的应用】1.水库大坝的选址：①水库库区选择在河谷、山谷或“口袋形”洼地或小盆地②大坝应选在峡谷最窄处，工程量小，投资少，集水面积大，淹没两岸面积小，移民搬迁少；③还要避开地质脆弱的断层。
2.港口的选址：①等高线稀疏、等深线密集的海湾地区（地形平坦、港阔水深、风平浪静）,尽可能避开含沙量大的河流，以免引起航道淤塞；②经济发达、腹地广阔（腹地即港口的服务范围）、交通便利的地区。
3.航空港的选址：①地形：平坦开阔，坡度适当②地质：保证地基坚固稳定③地势：较高，云雾少④宜建在城郊⑤保证机场与城市有便捷的交通联系⑥选择低云雾、暴雨少、风速小的地方⑦机场跑道沿盛行风向修建4.瞭望塔的选址：应选在地势较高，视野较好的地方。
5.宿营地的选址：应选在地势较高且平坦开阔的地方。
避开陡崖、陡坡，以防崩塌、落石造成伤害；避开河谷、河边，以防暴雨造成的山洪灾害。
6.攀岩活动的选址：应选在等高线重叠的陡崖处。
7.道路的选线:应选在坡度缓,一般沿等高线修建,尽量避免山谷、河流，减少工程量。
8.输水路线的选择:应遵循“水往低处流”的原则,应从地势高处向地势低处引流。
9.登山路线的选择:根据人们的需求进行选择,如果想登山容易一些，应选择等高线稀疏，坡度缓的路线；如果想寻求刺激登山，应选择等高线密集，坡度陡的路线。
10.漂流路线的选择:人们为了寻求刺激，应选在等高线密集，坡度陡的有河流的山谷处。
11.农业生产的选择：种植业应选在平原、盆地、较缓的丘陵处。
林业应选在山地、较陡的丘陵处。
12.自来水厂、化工厂的选址：自来水厂应建在河流的上游，远离居民区，从高处流向低处，水能自流。
化工厂应建在河流的下游，远离居民区，污染水源。
13.居民区、疗养院的选择：应建在海拔较低，平坦开阔，靠近水源，交通便利，朝阳的地方。
【泥石流逃生】①如果遭遇泥石流，应向垂直于泥石流前进方向的山坡转移。
②爬的越高越好，跑的越快越好。
初中地理读图指导：等高线地形图的应用
等高线地形图的应用一、判断部位名称：山顶：等高线闭合，中间高四周低。
山脊：等高线向低处弯曲。
山谷：等高线向高处弯曲。
鞍部：两个相邻山顶的中间部分。
陡崖：等高线重合处。
二、比例尺问题：1.比例尺三种表示表示方式是数字式、线段式和文字式，比例尺三种表示方式间的相互转化。
2.比例尺公式的计算。
比例尺=图上距离/实地距离；图上距离=实地距离×比例尺；实地距离=图上距离/比例尺。
三．相对高度：标注在等高线上的数字，是该条等高线经过地的海拔高度，在同一条等线上，海拔高度相同；等高线地形图上，相邻两条等高线间的高程差叫等高距，同一副等高线地形图上等高距不变；相对高度为两地的海拔高度之差。
四．定方向：面对地图，上北下南，左西右东。
在此基础上，还可再分出东北、东南、西南、西北的方向。
在有指向标的地图上，要根据指向标来定方向。
在判别方向时，应采用平移指向标确定。
指向标的箭头所指方向为北方，但不一定指图的下方，因此，可以通过旋转，使箭头向上，再根据上北下南，左西右东来确定其他方向。
五．爬山运动：等高线稀疏，坡度缓和，易于爬山；等高线稠密，坡度陡峻，越难于爬山。
六．攀岩运动与观赏瀑布：攀岩与观赏瀑布最好选择在陡崖。
七．小河、水库与大坝：小河常形成与山谷之中，山脚的口袋型洼地、小盆地，因为有较大的集水面积适宜建设水库，大坝的坝址宜选择在河流流出的洼地或小盆地的最窄处，利于施工和减少工程量。
八．修路：沿等高线修筑，可减少修路的工程量，道路平坦,利于车辆行驶。
九．气温：读出任何两点的海拔高度，计算出这两点的相对高度，进一步求出它的气温差.海拔越高，气温越低，海拔每升高100米，气温下降0.6℃。
十.居民区：依山傍水、靠近水源、河段上游、地势平坦开阔、向阳坡、上风向、交通便利、远离污染源以减少大气和水体污染的地方。
十一.农业区：在山地或坡度较陡的地方，以发展生态林为主；在丘陵或坡度较缓的地方，以发展经济林为主；发展粮食作物和蔬菜、花卉生产应在坡度平缓且最好有灌溉水源的地方；例一.甲、乙两山顶的图上距离是5厘米，则其实地距离是米。
等高线地形图的应用
值。）
根据等高线重叠的状况，判断陡崖底部和顶部海拔高度， 并估算断崖的相对高度
(1)断崖顶部的E点海拔可能为( D ) A、59m B、99m D、259m C、199m (2)断崖底部的E点海拔可能为( A ) A、51m B、50m C、151m D、150m (3)根据崖顶和崖底海拔高度算出断 崖的相对高度( A ) A、150m B、250m C、251m D、149m
例.
A
• 两点间相对高度的计算: • (n-1)x等高距<H< (n+1)x等高距
A点的海拔： 50＜ H ＜300
悬崖顶的海拔： 250≤H ＜300
悬崖底的海拔： 50＜ H ≤100 150≤ H ＜250 悬崖的相对高度：
②计算陡崖的高度。
陡崖的相对高度Δ H的取值范
围是：
（n－1）d≤Δ H＜（n＋1）d。 陡崖崖顶的海拔： H大≤H顶＜H大＋d。 陡崖崖底的海拔： H小－d＜H底≤H小。 （注：n为陡崖处重合的等高线条数，d为等高距，H大 为重合等高线中海拔最大值，H小为重合等高线中海拔最小
等高线地形图的应用
（1）计算高度。
①计算两地间的相对高度和温差。
从等高线上读出任意两点的海拔，就可以
计算这两点的相对高度：H差＝H高－H低。
Ａ：若Ａ、Ｂ两地都在等高线上，两地的相 对高度就是两地的海拔差． Ｂ：若Ａ点在等高线上，Ｂ点不在等高线上， 两地的相对高度：较高点A的海拔－较低点Ｂ 海拔估计值 Ｃ：两地都不在等高线上，两地的相对高度h: （n-1)d ﹤h﹤(n+1)d, 其中n为两地间不 同等高线的条数，d为等高距．
从地形剖面图上看，G点到H点之间没有障碍，可以清晰地观察。
2024届高考一轮复习地理教案(新教材湘教版)：等高线地形图的应用
课时3等高线地形图的应用1．等高线地形图与河流(1)根据等高线的形状和疏密判断水系、水文特征判断水系特征①山地常形成放射状水系；②盆地常形成向心状水系；③山脊常形成河流的分水岭(山脊线)；④山谷常有河流发育(山谷线)；⑤等高线穿越河谷时向上游弯曲，等高线在山脊处向低处弯曲判断水文特征①等高线密集的河谷，流速大、水能资源丰富，在陡崖处形成瀑布；②河流流量除与降水量有关外，还与流域面积(集水区域面积)有关；③河流流出山口处常形成冲积扇(洪积扇)(2)判断河流流向、流域面积及水库储水面积判断流向由海拔高处流向低处。
发育于河谷，河流流向与等高线凸出方向相反判断流域面积根据山脊线作为河流的分水岭，确定河流的流域范围，估算流域面积判断水库储水面积找到最高水位的海拔，根据此海拔等高线围绕的范围，估算其面积思考坡面径流流向与等高线有怎样的关系？答案坡面上的径流流向与等高线垂直并指向海拔低处。
2．等高线地形图与气候判断气候特征气候特征应结合纬度位置、海陆位置、地势高低、坡向(阳坡气温高，蒸发强；阴坡气温低，蒸发弱)等因素分析判断气候差异气温差异求出高度差，再用气温垂直递减率0.6 ℃/100 m计算温度差，地势越高气温越低降水差异迎风坡降水多于背风坡光照差异阳坡多于阴坡，同一种植被在阳坡的分布上界高于阴坡3.等高线地形图与人类活动(1)选点点的类型区位要求水库坝址：①选在两侧等高线密集的河流峡谷出口最窄处，理由是该处筑坝工程量小、造价低、库区容水量大；②应避开喀斯特地貌区、地质断裂带，并考虑移民、生态环境等问题。
库区：宜选在河谷、山谷地区，或“口袋”形的洼地或小盆地，以保证有较大的集水面积和库容港口①应建在等高线稀疏、等深线密集的海湾地区，避开含沙量大的河流，以免引起航道淤塞；②要建在经济发达、腹地广阔的地区。
图中丙处筑港最佳，理由是：丙在海湾内，可避风浪；且等深线较密集，水深；陆上地势平坦开阔，利于建港宿营地①应避开河谷、河边，以防暴雨造成的山洪暴发；②避开陡坡、陡崖，以防崩塌、落石造成伤害；③应选在地势较高的缓坡或较平坦的鞍部宿营。
3.5等高线地形图的应用
一.等高线地形图应用于地区规划 （1）水库与坝址的位置
①宜建在等高线密集的河流峡谷处（水平距离窄，垂直 落差大），或盆地出口处。
坝址： ②尽量使工程量较小，节省投资，安全。 ③应避开断层、喀斯特地貌区及地震多发地带 （易造成渗漏、滑坡、坍塌、水库地震等）
读我国某海港城市的规划图，回答下列问题：
下图是我国东部某沿海等高线图，完成问题。
丁
(2)拟在该区建一大型水电站，用“//”标出最佳坝址，并说明理由，同时 用斜线画出图中被水库淹没的地区。
下图是我国东部某沿海等高线图，完成问题。
丁
(2)拟在该区建一大型水电站，用“//”标出最佳坝址，并说明理由，同时用 斜线画出图中被水库淹没的地区。 ①峡谷地带，坝体宽度较小，筑坝工程量小，投资省 ②其上游为盆地，集水面积大 ③峡谷地带，水流急，水能资源丰富
天的考察，按预定计划，需搭帐篷宿营。现有A、B、C、D四个宿营地点可供选
择，依据所学知识，你认为选择 C 离水源较近，取水方便； 是 地宿营最合适，其理由 。
地势稍高，可避免洪水威胁； 坡度较缓，无地质灾害隐患
120
E
40
80
80 120 160 200 240 D C
等高线 陡崖 河流
240 A B
交通便捷
(1)、 确定引水路线：
线路尽可能短，避免穿过山脊等障碍，并尽量利用地势使水自流。
(2)、 确定铁路、公路线：
一般选择坡度较缓，距离较短，弯路较少的线路。（一般沿等高线走）
理由：减少修路的工程量。 （道路平坦，利于车辆行驶。不易造成水土流失。）
上海港集装箱码头 大型集装箱运输船 上海港集装箱码头 （4）港口码头的位置 港口码头的位置：
2.确定水平基线。一般与坡面线长度一致，并与其平行。 3.标出垂直比例尺的高程。高程间隔一般与图中等高距相同，最高 高度数要比图中最大高程略高，最低高度数比图中最低高程要低些。 4.从等高线图上的剖面线与每条等高线相交的各点，分别向下引垂 线， 将各点转绘到相应的高度位置上。将这些点连成平滑的曲线。
等高线地形图的应用
等高线地形图的应用
①选“点”：要根据要求考虑点的位置，海拔及其周围的环境等。
如选择气象观测站，就要选择地势适中，地面较开阔，周围没有或很少有其他地带事物屏障的地点较合适。
②选“线”：主要有交通线（公路、铁路）、引水线、输油管线等。
Ⅰ选择交通路线的基本要求：利用有利的地形地势，既要考虑距离长短，又要考虑路线平衡（间距、坡度等），一般是在两条等高线间绕行，只有必要时才可穿过一两条等高线；尽可能少地通过河流，以减少施工难度和投资；避免通过断崖、沼泽地、沙漠地段。
Ⅱ在选择引水路线时，不要仅仅被距离地稍近或稍远所迷惑，而应当考虑水从高处往低处流这一关键，以确定较合适的引水路线。
Ⅲ选择输油管线，要考虑线路尽可能短，还要考虑应尽量避免通过山脉、大河等。
③选“面”：主要有确定水库汇水面积及坝址，选择适宜开辟梯田的地区，选定工业区和居民区等。
Ⅰ选择修建水库方案时，要考虑库址、坝址及修建水库后是否需要移民等。
在不考虑地质等条件下，一般选择有较大集水区的盆地（洼地）地区，即“口袋形”的地区，“口小”利于建坝；“袋大”腹地宽阔，库容量大。
这里还要注意修建水库时，其水源要较充足。
Ⅱ开辟梯田，应选择在坡度平缓，有灌溉水源及其附近修建水库后，不能被淹没等条件的地区。
Ⅲ选定工业区和居民区可考虑以下几个方面：
第一，工业区宜建在矿产资源丰富地区，有什么原料，宜发展什么工业。
第二，交通便利，就近水源，以便提供充足的燃料、用水和运输便利。
第三，选定在较开阔的地形区内（缓坡）可有发展前景。
第四，工业区建在下风向，下河源，而居民区应建在向阳坡，上风向，上河源，以减少大气和水体污染。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
根据山谷的分布，判断河流的位置及流向
流向： 自西北向 东南流 自东北向 西南流
图中河流 在ab段的 流向？
从东南 流向西北
图中四条河流中，水速最慢的是 （ a ）
河流0
200
b 100
a
600
Ｎ
500
c d
1、与“飞流直下三千尺，疑是银河落九天”
所描述景观相符的是：C A. a B. b C. c
（3)C、D两地高程相等，分别从C、D两地直线登上甲山顶，各 有什么有利和不利条件?
C处有利条件是直线路程短 不利条件是坡度陡 D. 处相反
(4)港口用电计划在E处或F 处利用水力发电，各有什么 有利和不利条件?
有利
不利
E处
上游有两条支流，水 落差小，水能小；
量较大；离油港近， 到油港坡度大，架
架设线路短
线困难。
F处
到油港坡度平缓，架 水量较小；离油港
线容易；上游落差大 远，架设线路长
3、选“面”
❖ ①、农业生产布局：
❖ 根据等高线地形图反映出来的地形类型、地势起 伏、坡度缓急、结合气候和水源条件，因地制宜 的提出农林牧渔等农业区位的选择：
D. 1055米 B
（3）⑤和⑥相对高度可能是： A.300米 B.455米 C. 500米
D. 555米 B
⑤
⑥
2、与气候的结合
A.气温：海拔高的地区要考虑气温的垂直递减规 律。以及阳坡与阴坡的差异。
B.降水：山区考虑迎风坡和背风坡的降水的差异。
C.考虑盆地地形不易散热，如火洲──吐鲁番。
背风坡
答案：L4 引水线路由高到低，水能自流； 距离较短，建设成本低。
(1) 要 在 海 边 建 油 港 码 头 ， 应建在A处还是B处?为什么?
该处等深线密集，水深； 是小港湾，易于避风；离 油矿近，运输方便
(2)现欲从油矿区向油港铺 设输油管道，线路如图中虚 线所示，请说明理由。
地形平坦，铺设工程简单方便；要从高处向低处自流
气象观测站：应选在地势适中、地面开阔、 周围没有或很少有其他地理事物屏障的地 点。
盐田 港 码头
右为某海湾附近等高线、等深线图，读 图判断。甲、乙、丙、丁四个地点，最适宜
建港口的是（C ）
A． 甲 B． 乙 C． 丙 D． 丁
③水库选址
宜选在等高线密集的河流峡谷地段，即河谷、山 谷地区或选在“口袋形”的洼地和盆地出口处， 这些地方工程量小，而且有较大的集水面积。
图上距离2厘米
1100
甲 河流
500
桥梁长度：1000米
（4） 画出乙山的山脊线，并判断走向。
1:50000
西北 —— 东南
等高线地形图高度计算
规律： （1）根据等高距计算某地海拔 （2）两地的相对高度的计算
假设都不在等高线上的两点，中间间隔的等高线有n 条（数值不相同），等高距为d，则两点的相对高度H取 值范围为：（n-1）d<H<（n+1）d （3）陡崖的相对高度
D. d
等高线地形图的应用
（二）、人文地理基础知识应用 1、选点：如自来水厂、码头、气象站、
疗养院、水库等。
①自来水厂：河流上游、水质好
√
② 港口码头：避风的海湾；避开含沙量大的 河流（以免引起航道淤塞）；要有足够的 深度，表现为沿岸海区等深线密集；陆域 条件（筑港条件），平坦的地形有利于港 口规划和建设。
迎风坡
盆地
读我国北方某山地等高线图：
背 风
②
坡
迎 风
①
坡
风向
思考：①地与②地在气温和降水上有何差异?
3、与河流相结合
河流水文、水系特征
①.水文特征
是指河流的流量、流速、含沙量、水位（汛期、 枯水期、断流、干涸、年际或季节变化）、冰情 （有无冰期、冰期长短、凌汛）等。
②.水系特征
•是指河流的流程、流向、河道（河谷宽窄、河床 深浅、河流弯曲系数）、河网密度（支流多少、 河湖关系）、流域概况（面积、水系排列形式）、 水系归属、水力资源等。
水系特征： 山地：常形成放射状水系 盆地：常形成向心状水系 山脊：常形成河流的分水岭（山脊线） 山谷：常有河流发育（山谷线）
例17.在下图的水系图中，反映地势低平的是:
思考：下图哪个可表示内流湖
√ 内流湖： 由河流注入湖泊
河流流向和流速
例：下图三条等高线，高度值a>b>c，
则经4过条的虚是线所在①地③可能有河流 河流流向是 由北向南 流速较快的是 ③
假设陡崖处重合的等高线有n条，等高距为d，则陡 崖的相对高度H的取值范围为：
（n-1）d≤ H <（n+1）d
例5.下图是某区域等高线图，据图回答问题。
（1） 图中悬崖的相对高度大约是：
D
A.300~600米 B. 200~400米 C. 200~300米 D. 300~500米
（2）山顶⑤的海拔可能是： A.881米 B.955米 C. 1005米
从王村修建公路 到余村，有甲乙两 种方案，你认为哪 种方案好，为什么？
甲 乙
乙方案好，因为乙通过路线的坡度平缓， 施工较易。
②引水线、输油管线
引水线路：关键是应从地势高处向低处流。
输油管道：应注意路线尽可能短，尽量避免 通过山脉、大河，也可考虑地势由高到低等。
思考：如图，为解决 用水问题，A村计划修建 一条自流引水管道。在L1 、 L2 、 L3、L4四条引水线路 方案中，兴趣小组认为最 适宜的线路是 。试说 明理由。
（一）、自然地理基础知识应用
1、方位与距离的判断
（1）方位判断：公路走向、山脉走向、河流 流向、聚落方向等。（注意指向标）
（2）距离判断：公路长度、河流长度等。 （注意比例尺）
（3）高度判断：海拔高度、相对高度、陡崖 高度的计算等。
思考？
乙
N
（1）河流流向 自西北向东南
（2）桥梁走向
东北——西南 （3）桥梁长度
2、选“线” ──铁路、公路、引 水线，输油线等的选线问题
①公路、铁路：利用有利的地形地势，充 分考虑路线的长短、弯道、坡度，少过河 建桥，尽量沿自然等高线，这样可降低施 工难度和建设成本。
即：一般应选在缓坡，避开陡崖、滑坡， 沿等高线建盘山路，翻山时应选择缓坡， 并通过鞍部 。
练习：读下图回答
等高线地形图 的应用
等高线地形图的应用
（一）、自然地理基础知识应用
1、方位与距离的判断 2、与气候的结合 3、与河流相结合
（二）、人文地理基础知识应用
1、选“点”：如自来水厂、码头、气象站、水库等。 2、选“线” ：如公路、引水线，输油线等。 3、选“面”：如农业布局、工业区、居民区等。
等高线地形图的应用
