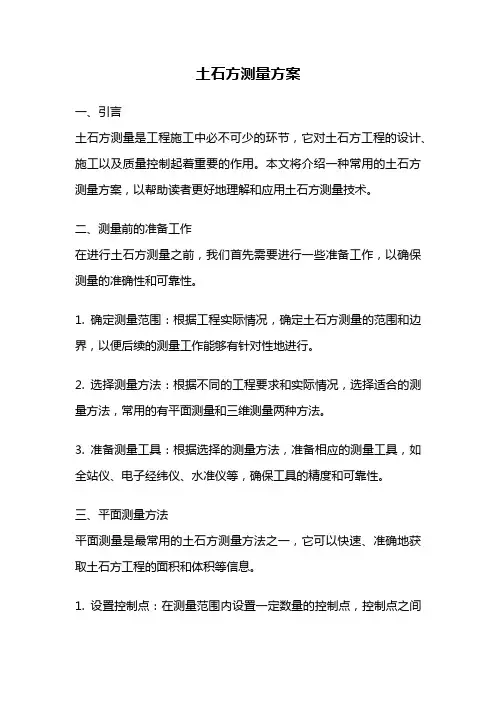

土石方测量方案
土石方测量方案一、引言土石方测量是工程施工中必不可少的环节，它对土石方工程的设计、施工以及质量控制起着重要的作用。
本文将介绍一种常用的土石方测量方案，以帮助读者更好地理解和应用土石方测量技术。
二、测量前的准备工作在进行土石方测量之前，我们首先需要进行一些准备工作，以确保测量的准确性和可靠性。
1. 确定测量范围：根据工程实际情况，确定土石方测量的范围和边界，以便后续的测量工作能够有针对性地进行。
2. 选择测量方法：根据不同的工程要求和实际情况，选择适合的测量方法，常用的有平面测量和三维测量两种方法。
3. 准备测量工具：根据选择的测量方法，准备相应的测量工具，如全站仪、电子经纬仪、水准仪等，确保工具的精度和可靠性。
三、平面测量方法平面测量是最常用的土石方测量方法之一，它可以快速、准确地获取土石方工程的面积和体积等信息。
1. 设置控制点：在测量范围内设置一定数量的控制点，控制点之间的距离应尽量均匀分布，以便后续的测量工作能够互相验证和修正。
2. 进行平面测量：利用全站仪等测量工具，对每个控制点进行测量，获取其坐标和高程等信息，然后根据测量数据计算出土石方工程的面积和体积。
3. 数据处理和分析：对测量数据进行处理和分析，包括数据的清理、剔除异常值、计算平均值等，以提高测量结果的准确性和可靠性。
四、三维测量方法三维测量是相对于平面测量而言的，它可以获取土石方工程的立体信息，包括高程、坡度、坡向等。
1. 设置测量网格：在测量范围内设置一定数量的测量网格，网格之间的距离应根据工程要求和实际情况进行合理设计，以便后续的测量工作能够全面而高效地进行。
2. 进行三维测量：利用电子经纬仪等测量工具，对每个测量网格进行测量，获取其坐标和高程等信息，然后根据测量数据计算出土石方工程的高程、坡度、坡向等。
3. 数据处理和分析：对测量数据进行处理和分析，包括数据的清理、剔除异常值、计算平均值等，以提高测量结果的准确性和可靠性。
土石方测量方案
土石方测量方案土石方测量方案一、引言土石方工程是指工程建设过程中需要开挖或填充土石材料的施工工程。
土石方工程的测量是指对土石方工程的体量进行测量和计算，为土石方工程的设计、施工和结算提供数据支持。
本文档旨在提供一个详细的土石方测量方案范本，以供参考。
二、测量准备工作1. 工程概况简要介绍土石方工程的基本概况，包括工程位置、面积、高度等信息。
2. 测量目的明确土石方测量的目的，例如为工程设计提供数据、施工进度控制等。
3. 测量工具和设备需要使用的测量工具和设备，如全站仪、经纬仪、测量桩等。
4. 测量人员说明测量工作所需的人员数量和职责。
5. 测量控制点的选择选择适当的控制点，用于测量土石方工程的各个参数。
三、测量步骤1. 测量前期准备包括清理测量区域、设置测量基准点、确定测量范围等。
2. 测量水准高程使用水准仪对测量区域的水准高程进行测量，并记录数据。
3. 测量地面线和剖面线使用全站仪对测量区域进行地面线和剖面线的测量，并记录数据。
4. 土石方体积计算使用土石方计算公式，根据测量数据计算土石方的体积，并记录数据。
5. 施工过程测量在土石方施工过程中，对关键位置进行测量和监测，及时调整施工方案。
6. 精确度控制对测量数据进行精度控制，确保测量结果的准确性和可靠性。
四、测量数据处理与分析1. 数据录入和整理将测量所得的数据进行录入，并进行整理和分类。
2. 数据分析和计算对测量数据进行统计和分析，计算土石方体积等参数。
3. 数据验证对测量数据进行验证，确保数据的准确性和一致性。
4. 测量结果报告撰写测量结果报告，详细介绍测量过程和结果，并分析测量数据的合理性。
五、附件本文档所涉及附件如下：1. 工程概况图2. 测量控制点图3. 测量数据表格六、法律名词及注释本文档所涉及的法律名词及注释如下：1. 土石方施工合同：土石方工程施工方与甲方签订的合同。
2. 土石方工程规范：土石方工程设计和施工所需遵循的规范和标准。

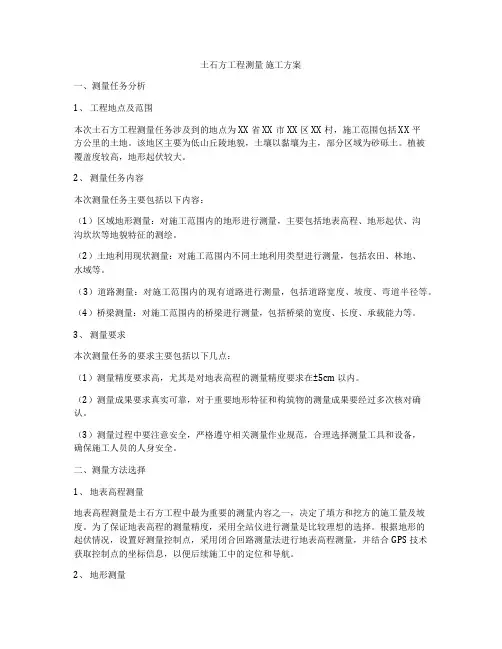

土石方工程测量 施工方案
土石方工程测量施工方案一、测量任务分析1、工程地点及范围本次土石方工程测量任务涉及到的地点为XX省XX市XX区XX村，施工范围包括XX平方公里的土地。
该地区主要为低山丘陵地貌，土壤以黏壤为主，部分区域为砂砾土。
植被覆盖度较高，地形起伏较大。
2、测量任务内容本次测量任务主要包括以下内容：（1）区域地形测量：对施工范围内的地形进行测量，主要包括地表高程、地形起伏、沟沟坎坎等地貌特征的测绘。
（2）土地利用现状测量：对施工范围内不同土地利用类型进行测量，包括农田、林地、水域等。
（3）道路测量：对施工范围内的现有道路进行测量，包括道路宽度、坡度、弯道半径等。
（4）桥梁测量：对施工范围内的桥梁进行测量，包括桥梁的宽度、长度、承载能力等。
3、测量要求本次测量任务的要求主要包括以下几点：（1）测量精度要求高，尤其是对地表高程的测量精度要求在±5cm以内。
（2）测量成果要求真实可靠，对于重要地形特征和构筑物的测量成果要经过多次核对确认。
（3）测量过程中要注意安全，严格遵守相关测量作业规范，合理选择测量工具和设备，确保施工人员的人身安全。
二、测量方法选择1、地表高程测量地表高程测量是土石方工程中最为重要的测量内容之一，决定了填方和挖方的施工量及坡度。
为了保证地表高程的测量精度，采用全站仪进行测量是比较理想的选择。
根据地形的起伏情况，设置好测量控制点，采用闭合回路测量法进行地表高程测量，并结合GPS技术获取控制点的坐标信息，以便后续施工中的定位和导航。
2、地形测量地形测量主要包括地貌起伏、沟沟坎坎等特征的测绘。
在地形测量中，采用激光测距仪进行快速测量，同时结合地图测量和航空摄影测量等方法获取地形信息的全貌。
对于特殊地形地貌特征，可以采用无人机航拍技术进行测绘，提高测量效率和精度。
3、构筑物测量对于现有的道路、桥梁和其他重要构筑物，采用全站仪和测距仪结合的方式进行测量，获取它们的长、宽、高等重要参数。
对于桥梁，可以采用无损检测技术进行结构安全性的评估，确保施工过程中桥梁的承载能力和安全性。
土石方测量方案
引言概述：土石方测量方案是土木工程中重要的环节之一，主要目的是通过测量和计算土石方工程的体积和面积，以便进行建设规划和预算估算等工作。
本文将以土石方测量方案为主题，分为五个大点进行详细阐述，包括：测量仪器与工具、测量方法与流程、测量精度控制、数据处理与分析、测量过程中的注意事项。
正文内容：1.测量仪器与工具1.1激光测距仪：介绍激光测距仪的原理和使用方法，以及如何选择适合的仪器。
1.2全站仪：介绍全站仪的原理和使用方法，以及全站仪在土石方测量中的应用。
1.3钢卷尺和量杆：介绍钢卷尺和量杆的使用方法，以及其在测量中的准确性和可靠性。
1.4GPS定位系统：介绍GPS定位系统在土石方测量中的应用，以及如何使用GPS系统进行位置定位。
2.测量方法与流程2.1构建测量控制网：介绍如何建立合适的测量控制网，确保测量结果的准确性。
2.2三角测量法：详细介绍三角测量法的原理和使用方法，以及注意事项。
2.3水准测量法：介绍水准测量法的原理和使用方法，以及如何进行水准测量。
2.4图解法：介绍如何使用图解法进行土石方测量，以及图解法的优缺点。
2.5数字化测量法：介绍数字化测量法的原理和使用方法，以及数字化测量法在土石方测量中的应用。
3.测量精度控制3.1测量精度的重要性：阐述测量精度对土石方工程的影响，以及如何进行精度要求的分析和制定。
3.2控制误差的方法：介绍如何通过控制仪器误差、环境条件和人为因素等来控制测量精度。
3.3重复测量与检验：详细介绍重复测量和检验的方法，以确保测量结果的准确性和可靠性。
3.4数据采集与质量控制：阐述数据采集过程中的要点和注意事项，以及对数据质量进行控制的方法。
3.5精度评定与报告：介绍如何评定测量精度的准确性，并相应的测量报告。
4.数据处理与分析4.1数据收集与整理：介绍如何进行数据收集和整理，以及常用的数据处理软件和工具。
4.2数据质量分析：详细阐述数据质量的分析方法，包括数据精度、完整性和一致性等方面的评估。

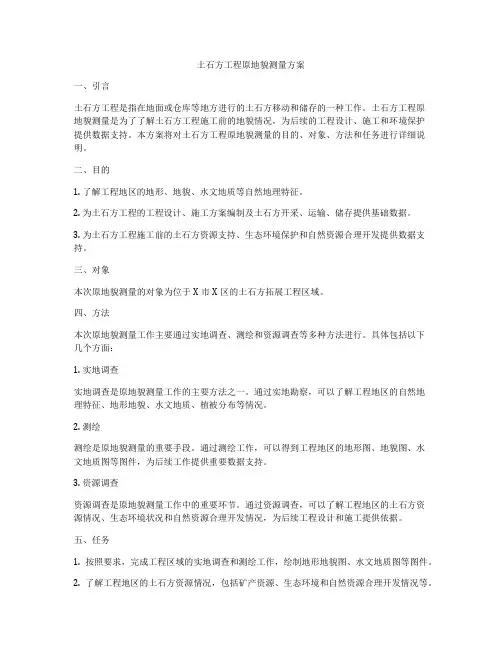

土石方工程原地貌测量方案
土石方工程原地貌测量方案一、引言土石方工程是指在地面或仓库等地方进行的土石方移动和储存的一种工作。
土石方工程原地貌测量是为了了解土石方工程施工前的地貌情况，为后续的工程设计、施工和环境保护提供数据支持。
本方案将对土石方工程原地貌测量的目的、对象、方法和任务进行详细说明。
二、目的1. 了解工程地区的地形、地貌、水文地质等自然地理特征。
2. 为土石方工程的工程设计、施工方案编制及土石方开采、运输、储存提供基础数据。
3. 为土石方工程施工前的土石方资源支持、生态环境保护和自然资源合理开发提供数据支持。
三、对象本次原地貌测量的对象为位于X市X区的土石方拓展工程区域。
四、方法本次原地貌测量工作主要通过实地调查、测绘和资源调查等多种方法进行。
具体包括以下几个方面：1. 实地调查实地调查是原地貌测量工作的主要方法之一。
通过实地勘察，可以了解工程地区的自然地理特征、地形地貌、水文地质、植被分布等情况。
2. 测绘测绘是原地貌测量的重要手段。
通过测绘工作，可以得到工程地区的地形图、地貌图、水文地质图等图件，为后续工作提供重要数据支持。
3. 资源调查资源调查是原地貌测量工作中的重要环节。
通过资源调查，可以了解工程地区的土石方资源情况、生态环境状况和自然资源合理开发情况，为后续工程设计和施工提供依据。
五、任务1. 按照要求，完成工程区域的实地调查和测绘工作，绘制地形地貌图、水文地质图等图件。
2. 了解工程地区的土石方资源情况，包括矿产资源、生态环境和自然资源合理开发情况等。
3. 按照要求，提供工程地区的地质调查报告和资源调查报告，为后续工程设计和施工提供数据支持。
六、测量方案1. 勘察范围本次原地貌测量工作范围为X市X区土石方拓展工程区域，总面积为X平方公里。
2. 测量内容根据工程要求，测量内容包括地形地貌、水文地质、土石方资源、生态环境和自然资源合理开发情况等。
3. 测量方法（1）地形地貌的测绘采用GPS全球定位系统和无人机等先进技术，将地形地貌测绘结果进行数字化处理，绘制地形地貌图和等高线图。

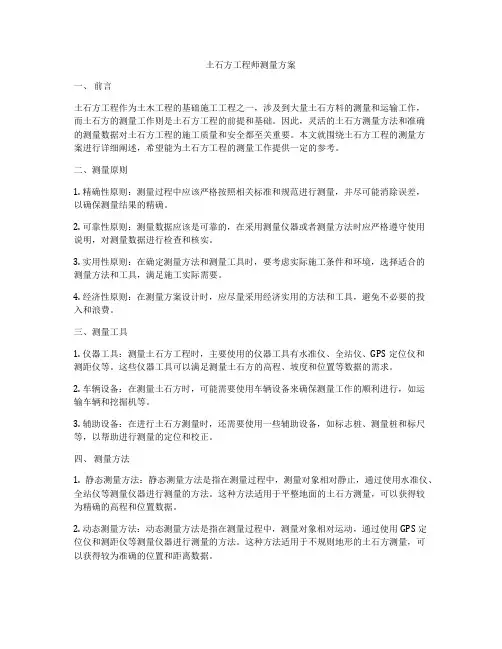

土石方工程师测量方案
土石方工程师测量方案一、前言土石方工程作为土木工程的基础施工工程之一，涉及到大量土石方料的测量和运输工作，而土石方的测量工作则是土石方工程的前提和基础。
因此，灵活的土石方测量方法和准确的测量数据对土石方工程的施工质量和安全都至关重要。
本文就围绕土石方工程的测量方案进行详细阐述，希望能为土石方工程的测量工作提供一定的参考。
二、测量原则1. 精确性原则：测量过程中应该严格按照相关标准和规范进行测量，并尽可能消除误差，以确保测量结果的精确。
2. 可靠性原则：测量数据应该是可靠的，在采用测量仪器或者测量方法时应严格遵守使用说明，对测量数据进行检查和核实。
3. 实用性原则：在确定测量方法和测量工具时，要考虑实际施工条件和环境，选择适合的测量方法和工具，满足施工实际需要。
4. 经济性原则：在测量方案设计时，应尽量采用经济实用的方法和工具，避免不必要的投入和浪费。
三、测量工具1. 仪器工具：测量土石方工程时，主要使用的仪器工具有水准仪、全站仪、GPS定位仪和测距仪等。
这些仪器工具可以满足测量土石方的高程、坡度和位置等数据的需求。
2. 车辆设备：在测量土石方时，可能需要使用车辆设备来确保测量工作的顺利进行，如运输车辆和挖掘机等。
3. 辅助设备：在进行土石方测量时，还需要使用一些辅助设备，如标志桩、测量桩和标尺等，以帮助进行测量的定位和校正。
四、测量方法1. 静态测量方法：静态测量方法是指在测量过程中，测量对象相对静止，通过使用水准仪、全站仪等测量仪器进行测量的方法。
这种方法适用于平整地面的土石方测量，可以获得较为精确的高程和位置数据。
2. 动态测量方法：动态测量方法是指在测量过程中，测量对象相对运动，通过使用GPS定位仪和测距仪等测量仪器进行测量的方法。
这种方法适用于不规则地形的土石方测量，可以获得较为准确的位置和距离数据。
3. 结合测量方法：在实际的土石方工程测量中，通常需要同时使用静态测量和动态测量方法进行结合测量，以满足不同部位的测量需求。
土方工程测量方案有什么
土方工程测量方案有什么1. 项目概述该土木工程测量方案适用于土地平整、建筑测量、管道安装等土方工程施工过程中的测量工作。
本方案将对测量目的、测量方法、测量仪器等方面进行详细说明，以确保工程测量工作的顺利进行。
2. 测量目的2.1 确定土地平整度，保证地表平整度符合工程要求；2.2 对建筑物进行测量，确保建筑物的位置准确无误；2.3 对管道进行测量，确保管道的位置准确，并满足安装要求。
3. 测量方法3.1 土地平整度测量：a) 设置测量点：根据工程图纸确定需要测量的位置，在地面上设置测量点；b) 使用水平仪测量：使用水平仪对测量点进行水平度测量，记录数据；c) 数据分析：根据测量数据进行分析，确定土地平整度是否符合要求；d) 调整土地平整度：对不符合要求的地面进行调整，直到符合工程要求。
3.2 建筑测量：a) 设置控制点：在建筑物周围设置控制点，确保测量的准确性；b) 使用全站仪进行测量：使用全站仪对建筑物进行测量，记录数据；c) 数据分析：根据测量数据进行分析，确定建筑物的位置是否准确；d) 调整建筑物位置：如果发现建筑物位置不准确，对建筑物位置进行调整，直到符合要求。
3.3 管道测量：a) 设置管道控制点：在管道安装过程中设置管道控制点，确保测量的准确性；b) 使用激光测距仪进行测量：使用激光测距仪对管道进行测量，记录数据；c) 数据分析：根据测量数据进行分析，确定管道的位置是否准确；d) 调整管道位置：如果发现管道位置不准确，对管道位置进行调整，直到符合要求。
4. 测量仪器4.1 全站仪：用于建筑物、地面平整度等测量；4.2 水平仪：用于地面平整度测量；4.3 激光测距仪：用于管道等的测量。
5. 安全措施在进行土方工程测量时，必须严格遵守相关的安全规定，确保工作人员的安全。
在使用测量仪器时，工作人员必须按照操作规程进行操作，确保不发生意外。
同时，必须对施工现场进行安全检查，排除可能存在的安全隐患。
土石方工程测量放线方案
土石方工程测量放线方案一、地形测量线路布设（一）确定线路1. 地形测量线路是将地面上重要的点和线用直线的段连接起来，以适应工程的需要。
确定地形测量线路时应根据地质状况、地表情况以及工程要求确定线路的位置和方向，在考虑安全、便捷和准确的原则下，线路应设定在易于观察的地势上；2. 测量放线时，需要确定测区的大小，通过对地形的分析和研究，合理分段确定放线点位的位置，以保证测量的准确性和实用性；3. 确定地形测量线路必须符合国家测绘标准及规范，不能有明显的偏离，形成闭合回路。
（二）线路放线1. 选择地形测量线路的放线人员时，应严格按照国家规范要求的资格和经验，放线前需要培训和考核，并持有效证件；2. 确定地形测量线路后，放线人员需根据地形情况，选择合适的放线工具、设备和方法，确保放线的准确性和稳定性；3. 在放线前，应对地形进行详细的调查和规划，确定放线的起止点和间隔距离，要求平整、无遮挡、无障碍物的地面。
（三）测量放线1. 地形测量线路的放线需要采用自动水平仪或全站仪进行测量，保证测量的准确性和稳定性；2. 在放线时应加强对放线操作人员的培训和检查，确保放线的准确性和安全性；3. 在放线时需要根据地形的不同，进行适当的调整和修正，确保放线的完整性和连续性。
二、基础测量放线方案（一）确定放线点位1. 基础测量放线的点位需要根据设计要求和实际情况确定，确定放线点位后需要做好标记和保护工作；2. 在确定基础测量放线点位时，需要注意选择平整、无遮挡、无障碍物的地面，保证放线的准确性和稳定性。
1. 进行基础测量放线时需要采用全站仪或GPS测量仪进行测量，保证测量的准确性和稳定性；2. 在放线时应加强对放线操作人员的培训和检查，确保放线的准确性和安全性；3. 在放线时需要根据地形的不同，进行适当的调整和修正，确保放线的完整性和连续性。
三、边坡测量放线方案（一）确定测量范围1. 边坡测量放线的范围需要根据设计要求和实际情况确定，确定放线范围后需要做好标记和保护工作；2. 在确定边坡测量放线的范围时，需要注意选择平整、无遮挡、无障碍物的地面，保证放线的准确性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土石方测量方案公司二Ｏ一三年八月一、概述土方量的计算是建筑工程施工的一个重要步骤。
工程施工前的设计阶段必须对土石方量进行预算,它直接关系到工程的费用概算及方案选优。
在现实中的一些工程项目中，因土方量计算的精确性而产生的纠纷也是经常遇到的。
如何利用测量单位现场测出的地形数据或原有的数字地形数据快速准确的计算出土方量就成了人们日益关心的问题。
一、高程点测量及地形图修测外业测量对土石方计算和准确性至关重要，所以在计算前应对现场进行实地测量，测量数据必须要格把关，务必达到规范要求。
其过程按1：500地形测量要求控制并增加高程点采集。
（一）作业技术依据1、《工程测量规范》（GB5002—93）（简称“规范”）2、《1:500 1:1000 1:2000 地形图图式》（GB/T7929—1995）3、《全球定位系统城市测量技术规程》（CJJ73－97）（二）导线点控制测量1、根据工程已有控制点情况良好情况下做导线控制测量。
2、加密控制在首级控制点的基础上按Ⅰ、Ⅱ级导线、图根点分级进行，标志采用简易标志，Ⅰ级导线点按Ⅰ01、Ⅰ02……进行编号，Ⅱ级导线点按Ⅱ01、Ⅱ02……流水编号，图根点按T1、T2……流水编号。
3、导线测量主要技术要求4、控制测量的观测均采用日本拓普康全站仪进行（已鉴定为Ⅰ级全站仪）。
水平方向观测的技术要求为：5、Ⅰ、Ⅱ级导线点高程控制测量采用全站仪测距三角高程测量，精度按5等要求，其技术指标为6、Ⅰ、Ⅱ级导线的平差计算采用《平差易》专门软件进行（南方测绘仪器公司），平差结果以平差报告输出。
图根点成果利用全站仪自动记录计算，不保留中间观测成果。
（三）GPS控制网观测技术要求对工程区域控制点情况较差的采用GPS控制网观测。
1、仪器选型GPS观测采用美国Trimble公司的Trimble GPS－5700双频接收机，标称精度为5mm+1ppm。
所有仪器在观测前均按规范有关规定进行检测。
2、仪器检验四台套Trimble GPS－5700双频接收机同国家光电测距仪检测中心检测，检测项目有：静态测量精度、静态测量重复精度、接收机内部噪声水平、天线相位中心与几何中心一致性等。
检定结果四台套GPS双频接收机均合格，可以应用于生产。
3、GPS观测技术要求（1）观测采用美国Trimble公司的Trimble GPS－5700双频接收机（四台套）；（2）卫星高度角大于15°，有效观测卫星数大于4颗，平均重复设站数大于2，独立闭合环边数小于5条，同步观测时段长度为90分钟，数据采样间隔为15秒，仪器对中误差不大于1mm，天线高量测误差小于2mm；（3）作业前应编制GPS卫星可见性预报表，选择最佳观测时段。
根据接收机台数，网形等编制作业调度表。
（三）高程点地形及图修测1、采用全站仪全野外数字采样、用计算机配合专门软件成图。
2、成图图幅一般为50cm×50cm，图名及分幅规格依照图式及规范分幅。
3、高程点的密度以满足土方计算、地物、地貌的测绘为原则，通视良好且地形简单平坦区可适当放稀，对居民点等房屋密集区保证有足够的点位。
4、高程点及地形图修测基本精度及要求1、基本等高距选用0.5米；2、图根点对于起算点的平面位置中误差不超过图上0.1mm，高程中误差不超过5cm；3、图上地物点的点位中误差按“规范”4.1.5条执行。
高程点对相邻图根点中的误差按“规范”4.1.6条执行。
4、高程注记点图上应分布均匀，每平方分米不少于8~12点。
图根、碎部点高程均取至厘米注记。
铁路、公路中心线交错排列注记。
沟渠底高程图上注记间隔10cm，并测注沟宽。
注记以分式标注，分母为沟底高程，分子为沟宽（注至分米）。
并指明测定位置。
独立地物位置、检修井盖顶、铁路轨道、道路交叉中心及转弯处、河流、沟渠、塘岸边、建筑物墙基脚、桥面、较大庭院内、土堆顶、坑穴底、坡度变化处、坎边等都应测注高程。
5、测绘内容及表示方法（1）各类控制点一律按“图示”符号表示。
（2）居民地是地形图的重要地物因素，各类建筑物及主要附属设施应按实地轮廓准确测绘。
房屋轮廓一律以墙脚外沿测绘，按其楼层、建筑物性质、主要房屋和附加房屋区分表示，房屋性质按砼、砖、木划分。
砼：一般指钢筋混凝框架结构，砖：以钢筋混凝土为主要建筑材料的坚固房屋和以砖、木为主要建筑材料的普通房屋，此类房屋一般，简单房屋屋顶为瓦者，注“木”；两层及两层以上的房屋要加注层数。
（3）独立地物具有方位作用，一律要测绘。
尤应注意一、二类方位物的施测精度，并测注高程。
坟地应测绘。
（4）道路测绘普通公路及铺装水泥路面公路，要测绘铺面宽，并注记铺面材料。
路边排水沟应表示。
（5）永久性的电力线、通讯线、路灯及电杆位置应实测。
永久性的栅栏、栏杆、篱笆均应测绘。
地下管线只测绘裸露部分，检修井实测。
（6）河流、塘、堰应测绘河岸线、水涯线。
水涯线按测图时之水位测定，但应注意上下游及图幅间的合理、协调。
（7）地貌用地貌符号、高程注记及等高线表示。
本区测绘等高线区域不多，故应注意加注等高线注记（示坡线、等高线高程）以便于读图。
土堆和坑穴应予测绘。
二、土石方计算高程点及数字化地形图完成后方进行内业计算，根据工程采用不同计算方法；比较经常的几种计算土方量的方法有：方格网法、等高线法、断面法、DTM法、区域土方量平衡法和平均高程法等。
在较为平坦的平原区和地形起伏不大的场地，宜采用方格网法。
这种方法计算的数据量小，计算速度快，省却了DTM法庞大的数据存储量。
在狭长地带，比如公路、水渠等则适宜使用断面法进行计算土方量。
在地形起伏较大、精度要求高的一些山区则需要用到TIN的计算方法。
但是也要考虑到，如果地图本身数据量大，数据储存量的问题。
总之，在对土方量进行计算时，要考虑到地形特征、精度要求以及施工成本等方面的情况，选择合适的计算方法，达到最优的目的（一）断面法当地形复杂起伏变化较大，或地狭长、挖填深度较大且不规则的地段，宜选择横断面法进行土方量计算。
上图为一渠道的测量图形，利用横断面法进行计算土方量时，可根据渠LL，按一定的长度L设横断面A1、A2、A3……Ai等。
断面法的表达式为(1)在（1）式中，Ai-1，Ai分别为第i单元渠段起终断面的填(或挖)方面积；Li为渠段长；Vi为填(或挖)方体积。
土石方量精度与间距L的长度有关，L越小，精度就越高。
但是这种方法计算量大, 尤其是在范围较大、精度要求高的情况下更为明显;若是为了减少计算量而加大断面间隔，就会降低计算结果的精度; 所以断面法存在着计算精度和计算速度的矛盾。
（二）方格网法计算对于大面积的土石方估算以及一些地形起伏较小、坡度变化平缓的场地适宜用格网法。
这种方法是将场地划分成若干个正方形格网，然后计算每个四棱柱的体积，从而将所有四棱柱的体积汇总得到总的土方量。
在传统的方格网计算中，土方量的计算精度不高。
现在我们引入一种新的高程内插的方法，即杨赤中滤波推估法。
1、杨赤中推估杨赤中滤波与推估法就是在复合变量理论的基础上，对已知离散点数据进行二项式加权游动平均，然后在滤波的基础上，建立随即特征函数和估值协方差函数，对待估点的属性值（如高程等）进行推估。
2、待估点高程值的计算首先绘方格网, 然后根据一定范围内的各高程观测值推估方格中心O的高程值。
绘制方格时要根据场地范围绘制。
由离散高程点计算待估点高程为（2）其中，为参加估值计算的各离散点高程观测值，为各点估值系数。
而后进一步求得最优估值系数，进而得到最优的高程估值。
3、挖（填）土方量区域面积的计算如果，土方量计算的面积为不规则边界的多边形。
那么在面积进行计算时，先对判断方格网中心点是否在多边形内，如果在，那么就要计算该格网的面积，否则可以将该格网面积略去。
如图3所示，首先对格网中心点P进行判断，可以采用垂线法，即过P（）点作平行于y轴向下的射线设多边形任意一边的端点为，令(1)当δ<0时，若y>，则射线与该边有交点,否则无交点,若y=，则知P在多边形上。
(2)当δ=0时，若x=，则当y>时，二者有交点()，当y<时，不予考虑。
当y=时，说明P在多边形上。
若x=，方法同上。
(3)当δ>0时，不予考虑。
对多边形各边进行上述判断，并统计其交点个数m，当m为奇数时，则P在多边形内部，否则P不在多边形内部。
通过对图中、点的判断可以知道，位于多边形内，位于多边形外。
那么，所在的格网的面积要进行计算，而所在的格网的面积则可以略去。
然后利用杨赤中滤波推估法求得的每个方格网的中心点的高程值与格网面积进行计算。
即= （3）ij表示第i行j列的小方格网，a，b为格网的边长，最后汇总土方量。
（三）DTM法（不规则三角网法）不规则三角网(TIN)是数字地面模型DTM表现形式之一，该法利用实测地形碎部点、特征点进行三角构网，对计算区域按三棱柱法计算土方。
基于不规则三角形建模是直接利用野外实测的地形特征点(离散点)构造出邻接的三角形，组成不规则三角网结构。
相对于规则格网，不规则三角网具有以下优点：三角网中的点和线的分布密度和结构完全可以与地表的特征相协调，直接利用原始资料作为网格结点;不改变原始数据和精度;能够插入地性线以保存原有关键的地形特征,以及能很好地适应复杂、不规则地形，从而将地表的特征表现得淋漓尽致等。
因此在利用T1N 算出的土方量时就大大提高了计算的精度。
1、三角网的构建对于不规则三角网的构建在这里采用两级建网方式。
第一步，进行包括地形特征点在内的散点的初级构网。
一般来说，传统的TIN生成算法主要有边扩展法,点插入法,递归分割法等,以及它们的改进算法。
在此仅简单介绍一下边扩展法。
所谓边扩展法，就是指先从点集中选择一点作为起始三角形的一个端点，然后找离它距离最近的点连成一个边,以该边为基础,遵循角度最大原则或距离最小原则找到第三个点,形成初始三角形。
由起始三角形的三边依次往外扩展, 并进行是否重复的检测，最后将点集内所有的离散点构成三角网，直到所有建立的三角形的边都扩展过为止。
在生成三角网后调用局部优化算法,使之最优。
2、三角网的调整第二步，根据地形特征信息对初级三角网进行网形调整。
这样可使得建模流程思路清晰，易于实现。
⑴地性线的特点及处理方法所谓地性线就是指能充分表达地形形状的特征线地性线不应该通过TIN中的任何一个三角形的内部,否则三角形就会“进入”或“悬空”于地面,与实际地形不符,产生的数字地面模型(DTM)有错。
当地性线与一般地形点一道参加完初级构网后，再用地形特征信息检查地性线是否成为了初级三角网的边，若是，则不再作调整；否则，按图6作出调整。
总之要务必保证TIN所表达的数字地面模型与实际地形相符。
图4 在TIN建模过程中对地性线的处理如图4（a）所示，为地性线，它直接插入了三角形内部，使得建立的TIN偏离了实际地形，因此需要对地性线进行处理，重新调整三角网。
