(完整版)电磁阀型号原理
电磁阀工作原理特性电磁阀的用途
电磁阀工作原理特性电磁阀和电动阀的区别电磁阀的密封材料电磁阀的用途工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。
这样通过控制电磁铁的电流就控制了机械运动。
分类1.电磁阀从原理上分为三大类：1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
3）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
2.电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构。
电磁阀在选型时的注意事项一：适用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。

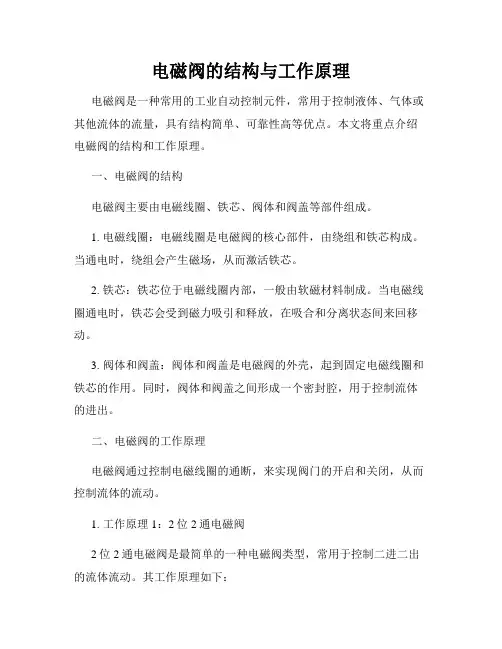

电磁阀的结构与工作原理
电磁阀的结构与工作原理电磁阀是一种常用的工业自动控制元件，常用于控制液体、气体或其他流体的流量，具有结构简单、可靠性高等优点。
本文将重点介绍电磁阀的结构和工作原理。
一、电磁阀的结构电磁阀主要由电磁线圈、铁芯、阀体和阀盖等部件组成。
1. 电磁线圈：电磁线圈是电磁阀的核心部件，由绕组和铁芯构成。
当通电时，绕组会产生磁场，从而激活铁芯。
2. 铁芯：铁芯位于电磁线圈内部，一般由软磁材料制成。
当电磁线圈通电时，铁芯会受到磁力吸引和释放，在吸合和分离状态间来回移动。
3. 阀体和阀盖：阀体和阀盖是电磁阀的外壳，起到固定电磁线圈和铁芯的作用。
同时，阀体和阀盖之间形成一个密封腔，用于控制流体的进出。
二、电磁阀的工作原理电磁阀通过控制电磁线圈的通断，来实现阀门的开启和关闭，从而控制流体的流动。
1. 工作原理1：2位2通电磁阀2位2通电磁阀是最简单的一种电磁阀类型，常用于控制二进二出的流体流动。
其工作原理如下：当电磁线圈通电时，绕组产生磁场，吸引铁芯向下运动，使阀体打开通路。
此时，流体从一个进口进入阀体，通过阀门开启的通道，最终流出另一个出口。
当电磁线圈断电时，磁场消失，铁芯由于弹簧力的作用向上运动，阀体闭合，切断流体的通路。
此时，流体无法再从进口流入或从出口流出。
2. 工作原理2：3位4通电磁阀3位4通电磁阀是常用于控制流体流向的电磁阀类型。
其工作原理如下：当电磁线圈通电时，绕组产生磁场，迫使铁芯移动到对应的位置，改变阀体的通路。
此时，流体从一个进口进入阀体，通过不同的开放通道，最终流出不同的出口。
当电磁线圈断电时，铁芯由于弹簧力的作用回复原位，恢复阀体的初始通路。
此时，流体无法再从原进口流入或从原出口流出。
三、电磁阀的应用领域电磁阀广泛应用于各个行业，包括液压、气动、石油、化工、冶金、医疗等领域。
常见的应用场景有以下几种：1. 流量控制：通过控制电磁阀的开启和关闭，可以调节流体的流量大小。
2. 方向控制：使用3位4通电磁阀可以实现流体的正反转或由一个通道流向另一个通道。
电磁阀原理及选型
电磁阀一、电磁阀定义是用来控制流体的自动化基础元件，属于执行器，并不限于液和其他的参数。
电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。
电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。
二、电磁阀工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的就控制了机械运动。
三、电磁阀分类1、电磁阀从原理上分为三大类：1.1直动式电磁阀工作原理：开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
工作特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
1.2分布直动式电磁阀工作原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
工作特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
1.3先导式电磁阀工作原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
工作特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
2、电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：2.1直动膜片结构。
2.2分步直动膜片结构。
2.3先导膜片结构。
2.4直动活塞结构。
2.5分步直动活塞结构。
2.6先导活塞结构。
3、电磁阀按照功能分类：水用电磁阀、蒸汽电磁阀、制冷电磁阀、低温电磁阀、燃气电磁阀、消防电磁阀、氨用电磁阀、气体电磁阀、液体电磁阀、微型电磁阀、脉冲电磁阀、液压电磁阀常开电磁阀、油用电磁阀、直流电磁阀、高压电磁阀、防爆电磁阀等。
电磁阀的原理和分类
电磁阀的原理和分类电磁阀是一种利用电磁力来控制流体流动的设备，它在自动化系统中起着关键的作用。
本文将介绍电磁阀的工作原理以及常见的分类。
一、原理电磁阀是基于电磁力的工作原理来控制液体或气体流动的。
它由控制电路、铁芯、阀座和阀体等构成。
当通过电源施加在控制电路上时，电流通过线圈产生磁场，使铁芯受到磁力作用，从而改变阀座的位置，实现阀门的开启或关闭。
二、分类根据电磁阀的工作原理和结构特点，常见的分类有以下几种：1. 直动式电磁阀直动式电磁阀又称为间歇式电磁阀，它的工作原理是通过电磁力直接控制阀门的开闭。
当电流通入线圈，铁芯受到磁力作用向下拉动阀体，阀门开启。
断电后，弹簧将阀体复位，阀门关闭。
直动式电磁阀结构简单，动作迅速，可靠性高。
2. 导向式电磁阀导向式电磁阀又称为先导式电磁阀，它的工作原理是通过辅助阀来控制主阀得以开启或关闭。
导向式电磁阀的特点是能承受较大的压力差和流量，适用于较大流量要求的场合。
3. 膜片式电磁阀膜片式电磁阀利用薄膜片来控制阀门的开闭。
当电流通过线圈时，铁芯受到磁力作用，使膜片变形，从而改变阀门的位置。
膜片式电磁阀结构简单，动作迅速，适用于精密控制和快速开关要求的场合。
4. 常闭式电磁阀和常开式电磁阀常闭式电磁阀在未通电时阀门处于关闭状态，通电时阀门打开。
常开式电磁阀则相反，未通电时阀门处于打开状态，通电时阀门关闭。
这两种电磁阀的选择应根据具体应用的需要。
5. 其他特殊类型的电磁阀除了上述分类，还有一些特殊类型的电磁阀，如高温电磁阀、防腐电磁阀、防爆电磁阀等。
这些电磁阀针对特殊环境和介质的要求进行了优化设计，以满足特殊工况下的使用需求。
总结：电磁阀作为一种重要的控制元件，在自动化系统中具有广泛应用。
了解电磁阀的工作原理和分类对于正确选择和应用电磁阀至关重要。
通过本文的介绍，相信您对电磁阀有了更深入的了解，希望能为您的工作和学习提供帮助。
电磁阀工作原理(图文并茂)
电磁阀工作原理纵观国外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。
一、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。
（常开型与此相反）特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。
如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。
二、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。
特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。
三、先导式电磁阀原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔形成压差，从而使主阀关闭。
特点：体积小，功率低，但介质压差围受限，必须满足压差条件。
两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装_)。
电磁阀的原理和分类
电磁阀的原理和分类电磁阀是工业自动化领域中常见的控制元件，广泛应用于液压、气动系统中。
本文将介绍电磁阀的原理和分类，并详细阐述每一类电磁阀的特点和应用。
一、电磁阀的原理电磁阀是一种利用电磁力控制液体或气体流动的装置。
其工作原理基于电磁感应和磁力作用。
当通电时，电磁铁内部产生磁场，使电磁铁的铁芯吸引阀芯，从而改变阀芯的位置，使介质通路打开或关闭。
二、电磁阀的分类根据控制介质的种类和控制方式，电磁阀可以分为多个不同的类别。
下面将详细介绍几种常见的电磁阀分类。
1. 按介质分类(1) 水电磁阀：主要用于控制水的流动，广泛应用于给排水系统、制冷空调系统等。
(2) 气电磁阀：主要用于控制气体的流动，广泛应用于气动系统、燃气系统等。
(3) 油电磁阀：主要用于控制液压油的流动，广泛应用于液压系统、润滑系统等。
2. 按控制方式分类(1) 二位二通电磁阀：具有两个工作状态，通常用于控制流体的开关。
(2) 二位三通电磁阀：具有两个工作状态和一个中间状态，常用于控制流体的转向。
(3) 三位二通电磁阀：具有三个工作状态，常用于控制流体的正反转。
(4) 四位二通电磁阀：具有四个工作状态，常用于控制流体的正反转和停止。
3. 按工作方式分类(1) 直动式电磁阀：阀芯直线运动，可根据需要分为单向直动和双向直动。
(2) 带导向式电磁阀：阀芯固定在阀体内，并通过导向部件来改变流体通路。
(3) 锥阀式电磁阀：阀芯的底部为锥形设计，通过锥阀与阀座之间的间隙来控制流体流动。
(4) 薄板式电磁阀：阀芯为薄板状，主要用于微型电磁阀或高频开关。
三、电磁阀的应用电磁阀在工业自动化领域中起到关键的控制作用，广泛应用于各种控制系统中。
下面列举几个常见的应用场景。
1. 液压系统：电磁阀用于控制液压油的流动、压力和方向，广泛应用于工程机械、冶金设备等。
2. 气动系统：电磁阀用于控制气体的流动和压力，广泛应用于气动机械、工业自动化等。
3. 制冷系统：电磁阀用于控制制冷剂的流动和压缩机的启停，广泛应用于冷藏冷冻设备、空调系统等。
电磁阀工作原理(详细版)
电磁阀的工作原理电磁阀是一种利用电磁原理控制液体或气体流动的装置。
它由电磁铁和阀体组成，通过控制电磁铁的通断来控制阀体的开关状态。
电磁阀的工作原理如下：1. 结构组成- 电磁铁（线圈）：由绕制在绝缘线圈上的导线组成，当通电时会产生电磁场。
- 阀体：包含阀门和密封部件，用于控制流体的通断。
2. 通电状态- 当电流通过电磁铁的线圈时，电流会在导线中形成磁场。
- 这个磁场会使得电磁铁产生磁性，吸引或推动与之相连的活动部件。
- 通过磁力的作用，活动部件会改变阀体的状态，使流体通路打开或关闭。
3. 断电状态- 当电流停止通过电磁铁的线圈时，磁场消失，电磁铁失去磁性。
- 活动部件受到弹簧或其他机械力的作用，恢复到原始位置。
- 阀体的状态也随之改变，使流体通路打开或关闭。
电磁阀的工作原理还可以进一步解释如下：4. 工作原理- 在电磁阀中，电磁铁的线圈通电后产生的磁场会使得磁芯（活动部件）被吸引或推动，改变阀体的状态。
- 当线圈通电时，磁场使得磁芯与阀体之间的密封部件打开或关闭，改变流体通路。
- 通过控制电磁铁的通断状态，可以控制磁芯的位置和阀体的开关状态，从而实现对流体的控制。
5. 工作过程- 通常情况下，电磁阀处于断电状态，磁芯被弹簧或其他机械力推动，使阀体保持关闭状态。
- 当外部信号触发电磁铁通电时，线圈中的电流产生磁场，吸引磁芯与阀体之间的密封部件打开。
- 这使得流体可以通过阀体，实现流动或停止流动，具体取决于阀体的设计和连接方式。
- 当外部信号停止触发电磁铁时，电磁铁断电，磁芯受到弹簧力或其他机械力的作用，恢复到原始位置，阀体再次关闭。
通过控制电流的通断，可以实现电磁阀的开关控制。
电磁阀可用于控制液体或气体的流量、方向和压力，广泛应用于工业自动化、液压系统、供水系统、气体控制系统等领域。
需要注意的是，不同类型的电磁阀在结构和工作原理上可能会有差异，具体的工作原理和操作方式会根据具体的电磁阀型号和应用场景而有所不同。
电磁阀种类及工作原理
电磁阀种类及工作原理纵观国内外电磁阀，到目前为止，从动作方式上可分为三大类别：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料种类又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。
1、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离开阀座密封阀门打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。
（常开型与此相反）特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。
2、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。
特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。
3、先导式电磁阀原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差，从而使主阀关闭。
特点：体积小，功率低，但介质压差范围受限，必须满足压差条件。
所谓几位几通电磁阀，是指它一般具有一个可以在线圈电磁力驱动下滑动的阀芯，阀芯在不同的位置时，电磁阀的通路也就不同。
阀芯的工作位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀。
电磁阀安装后，一般所有接口都应该是连接好了的，所谓工作位置指的是阀芯的位置。
阀芯在线圈不通电时处在甲位置，在线圈通电时处在乙位置，阀芯在不同位置时，对各接口起到或接通或封闭的作用。
电磁阀二位是指电磁阀的阀芯有两个不同的工作位置（开、关）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用户指南>>技术参数第4页
阀门型号编制办法（JB308-75)
1. 阀门产品型号由七个单元组成按下列顺序编制。
类型代号传动方式连接形式代号结构形代号阀座密封
面或实衬里材料代号公称压力数值阀体材料代号
2.类型代号用汉语拼音字母表示，按表 1 的规定。
表 1
类型代号类型代号类型代号
闸阀Z 蝶阀 D 安全阀 A
截止阀J 隔膜阀G 减压阀Y
节流阀L 旋塞阀X 疏水阀S
球阀Q 止回阀H
3.传动方式代号用阿拉伯数字表示，按表 2 的规定。
表 2
传动方式代号传动方式代号
电磁动0 伞齿动 5
电磁液动 1 气动 6
电液动 2 液动7
蜗轮 3 气液动8
正齿轮 4 电动9
注：
(1)手轮、手柄和板手传动以及安全阀、减压阀、疏水阀省略本代号。
(2)对于气动或液动：常开式用 6K 、 7K 表示：常闭式用 6B 、 7B 表示：气动带手动 6S 表示。
防爆电动用“9B ”表示。
(3) 连接形式代号用阿拉伯数字表示，按表 3 的规定。
表 3
连接形式内螺纹外螺纹法兰焊接对夹卡箍卡套代号 1 2 4 6 7 8 9 用户指南>>技术参数第5页
4 ．结构形式代号用阿拉伯数字表示，按表 4 － 13 的规定
表 4
表 5
表 6
表 7
表 8
表 9
表 10
表 11
表 12
注：杠杆式安全阀在类型代号前加“ G ”汉语拼音字母
表 13
6.座密封面或衬里材料代号用汉语拼音字母表示，按表 14 规定
表 14
注：由阀体直接加工的阀座密封面材料代号“ W ”表示：当阀座和阀瓣（闸板）密封面材料不同时，用低硬度材料代号表示（隔膜阀除外）
7.公称压力，按 JB74 －59 “管路附件公称压力，试验压力和工作压力”的规定。
用于电站工业的阀门，当介质最高温度超过530 ℃ 时，按 JB74 － 59 第 5 条规定，标注工作压力 8.阀体材料代号用汉语拼音表示，按表 15 规定.
表 15
注：P N ≦ 16kgf/cm 2 的灰铸铁阀体和P N ≧ 25kgf/cm 2 的碳素钢阀体，省略本单元用户指南>>技术参数第6页
6.座密封面或衬里材料代号用汉语拼音字母表示，按表 14 规定
表 14
注：由阀体直接加工的阀座密封面材料代号“ W ”表示：当阀座和阀瓣（闸板）密封面材料不同时，用低硬度材料代号表示（隔膜阀除外）
7.公称压力，按 JB74 －59 “管路附件公称压力，试验压力和工作压力”的规定。
用于电站工业的阀门，当介质最高温度超过530 ℃ 时，按 JB74 － 59 第 5 条规定，标注工作压力 8.阀体材料代号用汉语拼音表示，按表 15 规定.
表 15
注：P N ≦ 16kgf/cm 2 的灰铸铁阀体和P N ≧ 25kgf/cm 2 的碳素钢阀体，省略本单元用户指南>>技术参数第7页
国标阀门采用主要标准汇总
注：①除法兰和对焊端外，承插焊连接尺寸采用 JB/T1751 ，内、外螺纹连接的尺寸分别采用 GB7306 、GB7307 。
② JB/T79-94 机械待业标准中，系列 1 法兰连接尺寸与国际 GB9113-88 互换，系列 2 尺寸与原机标 JB79-59 互换。
用户指南>>技术参数第8页
美标及日标钢制阀门采用主要标准
美标钢制阀门采用主要标准
日标钢制阀门采用主要标准
钢制阀门主要零件材料表（一）
国标阀门试验压力值 (MPa)
钢制阀门的压力 - 温度等级
注 :1 最大工作压力指无冲击表压 . 2 当工作温度为表中温度级之中间值时 , 可用内插法决定最大工作压力 . 磅级阀门试验压力值 (Psi/MPa)
法兰和对焊连接标准级阀门的压力 - 温度等级
最大允许非冲击压力值 (MPa)
最大允许非冲击压力值 (MPa)
最大允许非冲击压力值 (MPa)
注: ① 允许在450℃ 使用 , 但不推荐长时间使用温度超过425℃ 。
② 超过540℃ 只能使用对焊接连接，而不能采用法兰连接。
③ 低温材料在低温材料状态下的工作压力不能超过常温时的额定压力值。
在表列温度区间内的允许工作压力可采用质值法求得。
