电镀铜粉产生原因
电镀铜的原理

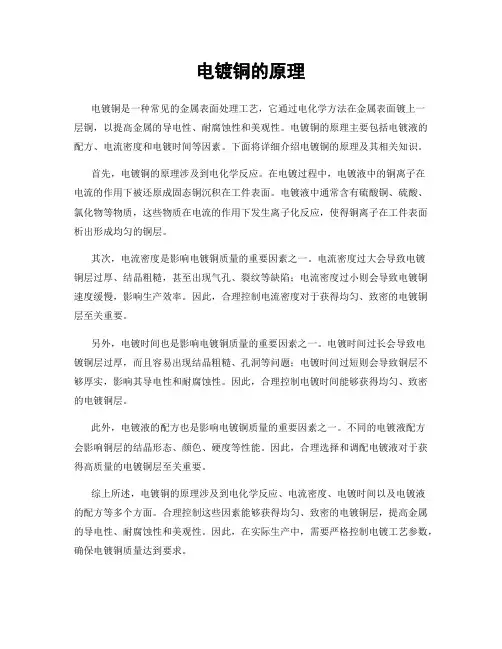

电镀铜的原理
电镀铜是一种常见的金属表面处理工艺，它通过电化学方法在金属表面镀上一
层铜，以提高金属的导电性、耐腐蚀性和美观性。
电镀铜的原理主要包括电镀液的配方、电流密度和电镀时间等因素。
下面将详细介绍电镀铜的原理及其相关知识。
首先，电镀铜的原理涉及到电化学反应。
在电镀过程中，电镀液中的铜离子在
电流的作用下被还原成固态铜沉积在工件表面。
电镀液中通常含有硫酸铜、硫酸、氯化物等物质，这些物质在电流的作用下发生离子化反应，使得铜离子在工件表面析出形成均匀的铜层。
其次，电流密度是影响电镀铜质量的重要因素之一。
电流密度过大会导致电镀
铜层过厚、结晶粗糙，甚至出现气孔、裂纹等缺陷；电流密度过小则会导致电镀铜速度缓慢，影响生产效率。
因此，合理控制电流密度对于获得均匀、致密的电镀铜层至关重要。
另外，电镀时间也是影响电镀铜质量的重要因素之一。
电镀时间过长会导致电
镀铜层过厚，而且容易出现结晶粗糙、孔洞等问题；电镀时间过短则会导致铜层不够厚实，影响其导电性和耐腐蚀性。
因此，合理控制电镀时间能够获得均匀、致密的电镀铜层。
此外，电镀液的配方也是影响电镀铜质量的重要因素之一。
不同的电镀液配方
会影响铜层的结晶形态、颜色、硬度等性能。
因此，合理选择和调配电镀液对于获得高质量的电镀铜层至关重要。
综上所述，电镀铜的原理涉及到电化学反应、电流密度、电镀时间以及电镀液
的配方等多个方面。
合理控制这些因素能够获得均匀、致密的电镀铜层，提高金属的导电性、耐腐蚀性和美观性。
因此，在实际生产中，需要严格控制电镀工艺参数，确保电镀铜质量达到要求。
电镀工艺：详解化学镀铜原理
电镀工艺：详解化学镀铜原理慧聪表面处理网：我们先看一个典型的化学镀铜液的配方：硫酸铜5g/L 甲醛10mL/L酒石酸钾钠25g/L 稳定剂0.1mg/L氢氧化钠7g/L这个配方中硫酸铜是主盐，是提供我们需要镀出来的金属的主要原料。
酒石酸钾钠称为络合剂，是保持铜离子稳定和使反应速度受到控制的重要成分。
氢氧化钠是维持镀液的pH值并使甲醛能充分发挥还原作用。
而甲醛则是使二价铜离子还原为金属铜的还原剂，是化学镀铜的重要成分。
稳定剂则是为了防止当镀液被催化而发生铜的还原后，能对还原的速度进行适当控制，防止镀液剧烈分解而导致镀液失效。
化学镀铜当以甲醛为还原剂时，是在碱性条件下进行的。
铜离子则需要有络合剂与之形成络离子，以增加其稳定性。
常用的络合剂有酒石酸盐、EDTA以及多元醇、胺类化合物、乳酸、柠檬酸盐等。
我们可以用如下通式表示铜络离子：，则化学镀铜还原反应的表达式如下。
这个反应需要催化剂催化才能发生，因此正适合于经活化处理的非金属表面。
但是，在反应开始后，当有金属铜在表面开始沉积出来，铜层就作为进一步反应的催化剂而起催化作用，使化学镀铜得以继续进行。
这与化学镀镍的自催化原理是一样的。
当化学镀铜反应开始以后，还有一些副反应也会发生。
这个反应也叫坎尼扎罗反应，这个反应也是在碱性条件下进行的，它将消耗掉一些甲醛。
这个是不完全还原反应，所产生的氧化亚铜会进一步反应。
也就是说，—部分还原成金属铜，还有一部分生成一价铜离子。
一价铜离子的产生对化学镀铜是不利的，因为它会进一步发生歧化反应，还原为金属铜和二价铜离子。
这种由一价铜还原的金属铜是以铜粉的形式出现在镀液中的，这些铜粉成为进一步催化化学镀的非有效中心，当分布在非金属表面时，会使镀层变得粗糙，而当分散在镀液中时，会使镀液很快分解而失效。
#hc360分页符#(1)镀液各组分的影响二价铜离子(主盐)的浓度变化对化学镀铜沉积速度有较大影响。
而甲醛浓度在达到一定的量后，影响不是很大，并且与镀液的pH值有密切关系。
电镀铜原理
电镀铜原理
电镀铜原理是利用电化学原理，在铜质基材上通过电解方法沉积一层薄而均匀的铜层。
具体的步骤如下：
1. 准备工作：准备一块纯铜质的阳极和需要镀铜的物体作为阴极。
将两者分别连接到正负极，放置在含有铜离子的电解液中。
2. 铜离子在电解液中：电解液通常是含有铜盐的溶液，如铜硫酸或铜氯化物。
当电流通过电解液时，铜盐分解成铜离子和阴离子。
3. 阴极反应：阴极上的铜离子通过电化学还原反应被还原成纯铜，并沉积在阴极表面。
反应方程式为：Cu2+ + 2e- → Cu。
4. 阳极反应：阳极上同时发生氧化反应，阴离子被氧化成气体（如氧或氯气）。
反应方程式为：2Cl- - 2e- → Cl2 + 2e-。
5. 镀铜过程：经过一定时间的运行，阴极表面积累的铜层逐渐增厚，直到达到所需的厚度。
如果需要更厚的铜层，可以延长电解时间。
6. 电流密度控制：在电镀过程中，控制电流密度非常重要。
适当的电流密度可以确保铜层的均匀和牢固性。
过高的电流密度可能导致铜层不均匀，过低的电流密度可能导致铜层松散容易脱落。
通过以上步骤，就可以在物体表面成功实现电镀铜，使其具备铜的外观和性质。
电镀铜的原理
电镀铜的原理电镀铜是一种常见的表面处理工艺，它可以在各种基材表面形成一层致密、均匀的铜镀层，以提高基材的导电性、耐腐蚀性和美观度。
电镀铜的原理主要是利用电化学原理，在电解液中通过外加电流的作用，使铜离子在阴极上还原成固态的铜金属，从而形成铜镀层。
下面将详细介绍电镀铜的原理及其过程。
首先，电镀铜的原理是基于电化学反应的。
在电解液中，铜盐溶液中的Cu2+离子在电流的作用下向阴极迁移，而在阴极上，Cu2+离子接受电子，还原成Cu金属，从而形成铜镀层。
同时，在阳极上，阴极上的金属则被氧化成离子，并溶解到电解液中，以补充阴极上的金属离子流失。
这样，就形成了电镀铜的原理过程。
其次，电镀铜的原理还与电镀液的配方密切相关。
电镀液是电镀过程中的重要组成部分，它包含了铜盐、酸类、缓冲剂等成分。
其中，铜盐是提供铜离子的来源，酸类用于维持电镀液的酸碱度，缓冲剂则可以稳定电镀液的性质，使电镀过程更加稳定和均匀。
不同的电镀液配方会影响电镀铜的效果和质量，因此在实际生产中需要根据具体情况选择合适的电镀液。
另外，电镀铜的原理还与电流密度、温度、搅拌等因素有关。
在电镀过程中，适当的电流密度可以保证铜镀层的均匀性和致密性，而过高或过低的电流密度则会导致铜镀层的质量下降。
此外，适当的温度和搅拌可以促进电镀液中的铜离子迁移和还原反应，从而提高电镀效率和质量。
总的来说，电镀铜的原理是利用电化学原理，在适当的电镀液、电流密度、温度等条件下，使铜离子在阴极上还原成固态的铜金属，从而形成均匀致密的铜镀层。
通过合理控制电镀参数和工艺，可以获得高质量的电镀铜产品，满足不同工业领域的需求。
总结一下，电镀铜的原理是一个复杂的电化学过程，涉及到电解液、电流密度、温度等多个因素的相互作用。
只有在合理控制这些因素的情况下，才能够获得理想的电镀铜效果。
希望通过本文的介绍，能够对电镀铜的原理有一个更加深入的了解，为相关行业的生产和应用提供一定的参考价值。
电镀镀铜原理
电镀镀铜原理电镀是一种利用电化学原理将金属离子沉积到导体表面的方法。
电镀镀铜是一种常见的电镀工艺，在电子、通信、汽车等领域有着广泛的应用。
电镀镀铜的原理主要包括电解液、阳极、阴极和电流等要素。
下面将详细介绍电镀镀铜的原理及相关知识。
首先，电镀镀铜的原理是利用电解液中的铜离子在电流的作用下沉积到导体表面。
电解液中的铜离子是通过铜盐溶液或酸性铜盐溶液提供的。
在电镀过程中，阳极是铜板或铜棒，而阴极则是需要进行镀铜的导体表面。
当外加电流通过电解液时，铜离子会向阴极移动，与阴极上的金属离子结合，从而在导体表面形成一层均匀的铜镀层。
其次，电镀镀铜的原理还涉及电流密度的控制。
电流密度是指单位面积上通过的电流量，它对电镀的均匀性和质量起着重要作用。
在电镀过程中，需要根据不同的导体形状和表面特性来控制电流密度，以确保铜镀层的均匀性和致密性。
通常情况下，电流密度较大的地方会形成较厚的铜镀层，而电流密度较小的地方则会形成较薄的铜镀层。
另外，电镀镀铜的原理还与电解液的温度、搅拌速度、PH值等因素有关。
这些因素会影响电解液中铜离子的浓度和运动速度，进而影响铜镀层的厚度和质量。
在实际生产中，需要根据具体的工艺要求和产品特性来合理控制这些因素，以确保电镀效果符合要求。
总的来说，电镀镀铜的原理是利用电化学原理将铜离子沉积到导体表面，通过控制电流密度和电解液的各项参数，实现对铜镀层厚度和质量的精确控制。
电镀镀铜工艺在现代工业生产中有着重要的应用，它不仅可以提高导体的导电性能和耐腐蚀性能，还可以美化产品表面，增加产品的附加值。
因此，深入理解电镀镀铜的原理对于提高生产效率和产品质量具有重要意义。
综上所述，电镀镀铜的原理涉及电解液、阳极、阴极、电流密度等多个方面的因素，通过合理控制这些因素可以实现对铜镀层厚度和质量的精确控制。
电镀镀铜工艺在现代工业生产中有着广泛的应用前景，对于提高产品质量和附加值具有重要意义。
镀铜点产生原因及解决措施PPT课件
管理措施
加强原料和设备的质量控制，提 高员工操作技能和质量意识。
应急措施
对已经出现镀铜点的产品进行返 工或报废处理，确保产品质量。
实施效果评价及经验教训总结
实施效果评价
通过对比实施前后的产品质量数据，评估解决措 施的有效性。
经验教训总结
总结在解决镀铜点问题过程中的经验教训，提出 改进意见和建议。
强化员工安全意识培训
提高员工对安全生产的认识和重视程度，增强员工的安全意识。
加强技术创新和研发能力投入，提升产品竞争力
加大科技研发投入
积极引进先进的生产技术和设备，提高生产效率和产品质 量。
培养专业技术人才
建立完善的人才培养和激励机制，吸引和留住优秀的专业 技术人才。
加强与科研机构的合作
与高校、科研院所等建立紧密的合作关系，共同开展技术 研发和创新工作。
的产生。
时间控制
镀铜时间不足或过长，都会使铜层 厚度不均匀，容易出现镀铜点。
电流密度
电流密度设置不合理，会导致铜层 沉积速率不稳定，进而产生镀铜点。
设备与工具影响
设备精度
使用精度不高的设备或工具进行镀铜操作，容易造成铜层厚度不均匀，从而产 生镀铜点。
设备维护
设备长时间使用未进行及时维护和保养，导致设备性能下降，影响镀铜质量。
深化行业交流合作，共同应对挑战
加强行业内的信息交流
积极参加行业内的交流活动，了解行业动态和最新技术发展趋势。
推动行业协作发展
倡导行业内企业之间的合作与共赢，共同推动行业的健康发展。
加强与国际同行的合作与交流
学习借鉴国际先进经验和技术成果，提升我国镀铜行业的国际竞争力。
光亮酸性镀铜产生粉状镀层之原因
镅 维普资讯
光 奏 酸 性 镀 铜 产 生 粉 状 镀 层 之原 因
印制 电路信息报 １１３ 期 ，贾水 生 、熊海平 两 同志写 的关 于“铜粉的思考”。报导 了几 个工厂光 亮 酸｝生镀铜工作一直正常 ，后来遂渐发生镀层呈 铜粉状 ，补加光亮剂 ，凋整镀液硫酸铜 ，硫酸含量 都无济 于事 。本人工作 中也曾遇到几个单位出现 过类似 问题 ，经分析 主要原 因是镀液 中氯离子含 量过高。为 了保证磷铜 阳极正常溶解镀液中必须 含有 一定浓 度范 围的 Ｃｒ＿离子 。正常含 量范围为 ６０～１２０ｒａｇ／Ｌ 如果 Ｃｒ离子含量过多就会产生铜 粉状镀层。本文从三个方面进行讨论。（Ｌｃｌ－离子 在光亮镀铜中的作用 ：②Ｃｒ离子的分析方法；③ 如何去除光亮镀铜液中的过量 ａ一离子。 １ Ｃｒ离子在光亮镀铜中的＃４￣Ｊｌｌ
ＥＤＴＡ －４｝｛ ｏ
１Ｏ陋 几
ＮａＯＨ
６ ／Ｌ
Ｔ
３ｆＣ
ｔ
１（ｈ￣ａ
表 ４ 化 学镀 Ｃｕ层析 出状态
ห้องสมุดไป่ตู้Ｐｄ（
０．０１－０．３０ｇ
ＮＨ ｏＨ （２８％ ｊ
０．５— ５ｍｌ
Ｈ２０
其 余
４ 结 论
（１）含有乳 酸盐和 Ｐｄ盐等组成的亲水性啦
性催化液 ，可以使 用大 量水或者 以水为主要成
的液体有效地洗净 末曝光 的感光膜 ，安全价廉 ，
有助于提高图形 的解像度 。
水洗除去未曝光的感光膜 。
由于乳酸盐易溶 于碱性溶液中 。可以扯
［３）化学镀 Ｃｕ把析出了Ｐｄ催化剂的＿Ａ１ 基 得 高浓度催化剂 ．只需采 用板短 的的曝光时闸 ，
板浸于下列组成 的化学镀 Ｃｕ溶液 中化学镀 Ｃｕ
电镀铜总结
电镀铜总结1. 引言电镀是一种常见的表面处理工艺，用于增加工件的外观、耐蚀性和导电性等性能。
电镀铜是其中一种常见的电镀方法。
本文将对电镀铜的原理、操作步骤以及应用领域进行详细介绍。
2. 电镀铜的原理电镀铜是利用电化学原理，在导电基材表面沉积一层铜层。
主要原理如下：1.电解液：电解液中含有铜盐，如硫酸铜（CuSO4），作为铜离子的源头。
2.阳极与阴极：至少需要一个阴极（工件）和一个阳极，通常使用不锈钢板作为阳极。
3.电流输送：通过外部电源连接阳极和阴极，以提供电流。
4.电化学反应：在阴极表面，铜离子在电流的作用下还原为铜金属，并沉积在阴极表面。
3. 电镀铜的操作步骤电镀铜的具体操作步骤如下：步骤一：表面准备1.清洗工件：使用碱性清洗剂或酸性清洗剂清洗工件表面，去除表面的油污和杂质。
2.机械处理：对于表面存在锈蚀、氧化或老化的工件，可以采用抛光、研磨或喷砂等机械处理手段。
3.除锈处理：使用酸性溶液或电解去除表面的锈蚀物。
步骤二：预处理1.酸性清洗：将工件浸泡在酸性清洗液中，去除残留的油污和氧化物。
2.酸洗中和：将酸洗后的工件浸泡在碱性溶液中进行中和处理。
3.激活处理：在工件表面涂覆一层激活剂，以提高电镀液与工件的附着力。
步骤三：电镀铜1.配制电镀液：根据工艺要求，按照一定比例配制含铜盐的电镀液。
2.设定工艺参数：根据电镀液的特性和工件的要求，设定电流密度、电压和电镀时间等工艺参数。
3.开始电镀：将工件作为阴极，与阳极连接，放置在电镀槽中，启动电源使电流通过工件和电镀液。
根据设定的工艺参数进行电镀。
4.定期检查：定期检查电镀液的温度、浓度和PH值，以确保电镀质量。
步骤四：后处理1.清洗工件：将电镀完成的工件取出，并用清水冲洗，去除表面残留的电镀液和杂质。
2.干燥工件：将清洗后的工件晾干或使用烘箱进行干燥处理。
3.表面处理：按照需求进行工艺处理，如抛光、研磨、喷涂或阳极氧化等。
4. 电镀铜的应用领域电镀铜广泛应用于许多领域，包括：1.电子工业：电镀铜用于印制电路板（PCB）的制作，提供引线和连接电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电镀铜粉产生原因
铜粉是铜镀液中的一价铜离子所形成的，会引发铜镀层粗糙、毛刺和铜粉脱落形成的针孔现象。
铜镀层粗糙是否由一价铜离子产生的呢？可向镀液中添加0.03~0.05ml /L的30%双氧水后试镀，如果是一价铜离子引起的，过一段时间又会铜粉，说明一价铜离子很容易产生。
此时应检查铜粉的产生途径。
二铜粉的产生途径：
1、先检查磷铜阳极：
（1）检查磷铜阳极的表面是否有黑膜，如果磷铜阳极的表面无黑膜或黑膜较少，说明磷铜阳极的含磷低，无法控制一价铜离子的产生，形成铜粉，造成铜镀层粗糙。
需更换磷铜阳极。
（2）磷铜阳极不能超出铜镀液液面。
因超出液面的磷铜阳极没有黑膜保护，当钛篮内的磷铜阳极渐渐下降时，没有黑膜保护的磷铜阳极落入铜镀液时，很快产生一价铜离子，形成铜粉，造成铜镀层粗糙；另外，没有黑膜保护的磷铜阳极表面易生成硫酸亚铜结晶，落入铜镀液就很快产生一价铜离子，形成铜粉，造成铜镀层粗糙。
需控制磷铜阳极的添加量。
（3）电镀槽上导电棒或板上不能有铜结晶粘附，导电棒上的铜结晶本身就是一价铜离子，落入镀液，会迅速产生一价铜离子，形成铜粉，造成铜镀层粗糙。
2、检查氯离子的含量：
（1）氯离子太低，氯离子就不能充分与一价铜离子结合，铜在形成
二价铜离子的过程中就不能充分将一价铜离子（氯化亚铜）转换成二价铜离子（硫酸铜），形成铜粉，造成铜镀层粗糙；氯离子的减少主要是来自大阳极面积与小阴极面积而造成的。
即在大镀液槽中长期或次数过多地电镀小面积样板和小尺寸板。
阴极小所需的二价铜离子也较少，而阳极上相对较多的氯化亚铜沉积在阳极，容易脱落而沉淀或被连续过滤除去而造成镀液中的氯离子减少。
（2）氯离子太高时，会形成过量的氯化亚铜，这些过量的氯化亚铜离子就会产生歧化反应，形成铜粉，造成铜镀层粗糙。
氯离子的含量的增加主要来自清洗水、添加水等。
（3）氯离子的控制中点为55ppm，控制范围为40~65ppm，当低于35ppm时，就要开始添加氯离子；当氯离子高75ppm时，就要做好降低氯离子的准备工作。
