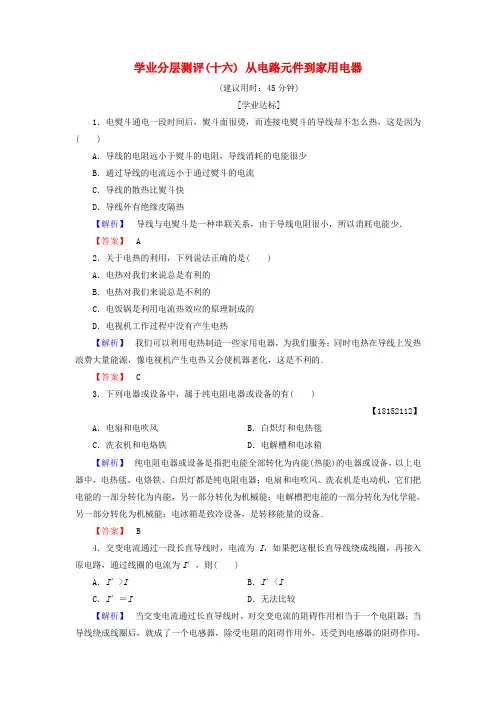

2018版高中物理第5章家用电器与日常生活学业分层测评16从电路元件到家用电器鲁科版选修

学业分层测评(十六) 从电路元件到家用电器(建议用时：45分钟)[学业达标]1．电熨斗通电一段时间后，熨斗面很烫，而连接电熨斗的导线却不怎么热，这是因为( )A．导线的电阻远小于熨斗的电阻，导线消耗的电能很少B．通过导线的电流远小于通过熨斗的电流C．导线的散热比熨斗快D．导线外有绝缘皮隔热【解析】导线与电熨斗是一种串联关系，由于导线电阻很小，所以消耗电能少．【答案】 A2．关于电热的利用，下列说法正确的是( )A．电热对我们来说总是有利的B．电热对我们来说总是不利的C．电饭锅是利用电流热效应的原理制成的D．电视机工作过程中没有产生电热【解析】我们可以利用电热制造一些家用电器，为我们服务；同时电热在导线上发热浪费大量能源，像电视机产生电热又会使机器老化，这是不利的．【答案】 C3．下列电器或设备中，属于纯电阻电器或设备的有( )【18152112】A．电扇和电吹风B．白炽灯和电热毯C．洗衣机和电烙铁D．电解槽和电冰箱【解析】纯电阻电器或设备是指把电能全部转化为内能(热能)的电器或设备，以上电器中，电热毯、电烙铁、白炽灯都是纯电阻电器；电扇和电吹风、洗衣机是电动机，它们把电能的一部分转化为内能，另一部分转化为机械能；电解槽把电能的一部分转化为化学能，另一部分转化为机械能；电冰箱是致冷设备，是转移能量的设备．【答案】 B4．交变电流通过一段长直导线时，电流为I，如果把这根长直导线绕成线圈，再接入原电路，通过线圈的电流为I′，则( )A．I′>I B．I′<IC．I′＝I D．无法比较【解析】当交变电流通过长直导线时，对交变电流的阻碍作用相当于一个电阻器；当导线绕成线圈后，就成了一个电感器，除受电阻的阻碍作用外，还受到电感器的阻碍作用，电流减小．【答案】 B5．(多选)某电容器上标有“1.5 μF,9 V”的字样，则该电容器( )A．该电容器的电容是1.5 μFB．该电容器的耐压值是9 VC．加在该电容器上的电压不应超过9 VD．该电容器的击穿电压为9 V【解析】电容器上标注的“1.5 μF,9 V”是电容器的标称容量，即电容为1.5 μF 和电容器的额定电压是9 V，额定电压是电容器长时间连续可靠工作时，两极间承受的最高电压，简称耐压．若电容器的实际电压超过额定电压，就会被击穿而失去作用，所以电容器的击穿电压要大于其额定电压，故A、B、C正确．【答案】ABC6．下列关于电容器的说法正确的是( )A．直流电能通过电容器B．电容器接在交流电源上，电路里有电流，这是电容器的充电和放电电流C．电容器接在交流电源上，电路里有了电流，这证明电荷流过了电容器两极间的绝缘介质D．以上说法都不正确【解析】直流电不能通过电容器，电容器接在交流电源上，电路中有电流通过，这是电容器的充电和放电造成的，实际上并没有电荷通过电容器内部的绝缘介质，选项B正确．【答案】 B7．某实验电路图如图535所示，电路接入交流电，灯亮．保持电压不变使频率逐渐增大，观察到灯逐渐变亮，则X接入的是( ) 【18152113】图535A．电容器B．电感器C．电阻器D．保险丝【解析】四种元件中只有电容器在电压、频率增大时，阻碍作用变小．【答案】 A8.一同学将变阻器与一只6 V、6～8 W的小灯泡L及开关S串联后接在6 V的电源E 上，当S闭合时，发现灯泡发光．按图536所示的接法，当滑片P向右滑动时，灯泡将( )图536A．变暗B．变亮C．亮度不变D．可能烧坏灯泡【解析】由题图可知，变阻器接入电路的是PB段的电阻丝，由于灯泡的额定电压等于电源电压，所以不可能烧坏灯泡．当滑片P向右滑动时，接入电路中的电阻丝变短，电阻减小，灯泡变亮，B选项正确．【答案】 B[能力提升]9．(多选)在如图537所示的日光灯连接线路中，下列说法中正确的是( )图537A．日光灯启动时，镇流器的作用是为灯管提供瞬时高压B．日光灯正常工作时，镇流器起降压限流的作用C．启动器起到一个自动开关的作用D．以上说法均不正确【解析】日光灯电路中，启动器的构造是一个充有氖气的小玻璃泡，里面装有两个电极：一个固定不动的静触片和一个双金属片制成的U型触片．当开关闭合后，电源把电压加在启动器的两极之间，使氖气放电而发出辉光．辉光产生的热量使U型触片膨胀伸长，跟静触片接触而把电路接通．电路接通后，启动器中的氖气停止放电，U型触片冷却收缩，两个触片分离，电路自动断开，电路突然中断的瞬间，在镇流器两端产生一个瞬时高电压，这个电压和电源电压加在灯管两端，使灯管中的水银蒸气开始放电．当水银蒸气导电时，就发出紫外线，使涂在管壁上的荧光粉发出柔和的白光．当日光灯管成为电流的通路时，镇流器起降压限流的作用．【答案】ABC10．电阻器是利用材料对电流产生阻碍作用的特性制造的电路元件．有的材料，在温度升高时电阻减小得非常迅速，利用这种材料可以制成体积很小的______电阻，它能将温度变化迅速转化成电信号，测量这种电信号，就可以知道温度变化的情况．有的材料，在光照下电阻大大减小，利用这种材料可以制成体积很小的________电阻．【解析】热敏电阻对温度变化特别敏感，当温度发生变化时，其电阻值变化特别明显．而光敏电阻对光照变化特别敏感，当光照变化时，其电阻值变化特别明显．【答案】热敏光敏11．电冰箱工作时，应当使用图538中的________插座，这是为了使电冰箱的外壳________，保证安全工作．下表是某电冰箱的部分技术参数，它正常工作时，电压是________V，若压缩机连续正常工作1 h，将消耗电量________kW·h.图538额定电压220 V频率50 Hz额定功率220 W容积180 L【解析】【答案】(乙) 接地220 0.2212．家住海阳市的赵先生最近买了一套新居，客厅大小 5.0 m×6.5 m．打算购置一台柜式空调机放在客厅．他先做了一些市场调查，对各种产品的性能和规格有一定了解之后对下列三种品牌的空调机(见表)有购买的意向．请你依据这些技术参数，为他家提出合理的选购建议并回答下列问题：品牌名称美的空调KFRD－50 LW/G海尔空调KFRD－60 LW/GTCL空调KFRD－71LW/E制冷适用面积(m2)23.5～3728～4635～50制热适用面积(m2)23.7～34.727.5～35.535～50电源规格220 V～50 Hz220 V～50 Hz220 V～50 Hz 制冷量(W) 5 000 6 0007 100(2)所选择的空调机正常工作时产生的电流是多大？(3)如果空调机制冷平均每天正常工作6小时，则每个月(30天计)的耗电量是多少？如果每kW·h 的电费为0.8元，则每月累计需要电费多少元？【18152114】【解析】 (1)首要考虑的是空调机的制冷适用面积；同时由于空调机是耗电量较大的一种家电，所以空调机制冷的电功率也是需要考虑的重要因素．从空调机适用的制冷面积看，美的、海尔空调两种机型都适合，但是考虑到海尔空调是国际品牌，在耗电量同等的情况下，海尔空调的制冷量较优，再综合考虑噪音、风量和价格等方面的因素，海尔KFRD －60 LW/G 空调机是首选的机型．(2)如果选购了海尔KFRD －60LW/G 空调机，制冷正常工作时电源输入的功率最大为P ＝2 100 W ，所以电路中的电流为I ＝P U ＝2 100220A≈9.5 A.(3)空调机每天耗电量W ＝2.1×6 kW·h＝12.6 kW·h，一个月消耗的电能为W ＝12.6×30 kW·h＝378 kW·h.所以每月所需的电费为378×0.8元＝302.4元．【答案】 (1)见解析 (2)9.5 A (3)378 kW·h 302.4 元。

2018版高中物理第5章家用电器与日常生活章末综合测评鲁科版选修1_1

第5章家用电器与日常生活章末综合测评(五)(分值：100分时间：60分钟)一、选择题(本题共8个小题，每小题6分，共48分．在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确．全部选对的得6分，选对但不全的得3分，有选错或不答的得0分．)1．家用电饭煲加热食物主要利用了( )A．静电现象B．电磁感应现象C．电流的热效应D．电流的磁效应【答案】 C2．随着我国人民生活水平的不断提高，家庭中使用的电器越来越多．下列电器中主要利用电流的热效应工作的是( )A．电风扇B．电视机C．洗衣机D．电熨斗【解析】主要利用电流的热效应工作的电器是指把电能全部转化为内能(热能)的电器，故D正确．【答案】 D3．生活中应树立安全用电的意识，掌握安全用电的基本技能．晚上小明开灯看书，开关接通后灯不亮，发现灯泡完好无损，用测电笔分别检测灯头上的两个接线柱，测电笔均显示有电．则线路故障的原因是( )A．火线断路B．开关断路C．零线断路D．零线短路【解析】灯泡完好无损，灯不亮，测电笔显示零线有电，说明零线断路．【答案】 C4．关于家庭电路，下列说法中正确的是( )【导学号：18152117】A．家庭电路采用的是电压为220 V的交流电B．洗衣机、电冰箱等家用电器都使用三孔插座，是为了节约用电C．在家庭电路中，已有两盏灯正常发光，若再打开电视，则电路中的总电流变小D．可以用铜丝代替保险丝，这样可以防止断电【解析】使用三孔插座，是为了防止因漏电而发生触电事故，故B错，在家庭电路中，并联的用电器越多，总电阻越小，家庭电路的电压220 V不变，则电路中的总电流变大，故C错；保险丝不断电则无法起到保护电路的作用，故D错．【答案】 A5．关于电感对交变电流的影响，下述说法中正确的是( )A．电感不能通直流电流，只能通交变电流B．电感对各种不同频率的交变电流的阻碍作用相同C．同一个电感线圈对频率越低的交变电流的阻碍越小D．同一个电感线圈对频率越高的交变电流的阻碍越小【解析】电感既能通直流电，也能通交流电，对直流电阻碍作用很小，对交流电阻碍作用较大，且随交流电频率的升高，阻碍作用增大．【答案】 C6.如图1所示，交流电源的电压有效值跟直流电压相等，当将双刀双掷开关接到直流电源上时，灯泡的实际功率为P1，而将双刀双掷开关接在交流电源上时，灯泡的实际功率为P2，则( )图1A．P1＝P2B．P1>P2C．P1<P2D．不能比较【解析】接在直流电源上时，线圈电阻很小，对直流的阻碍作用很小．而当双刀双掷开关接在交流电源上时，线圈对交流电的阻碍作用较大，因此P1>P2，故B正确．【答案】 B7．两个精制电阻，用锰铜电阻丝绕制而成，电阻上分别标有“100 Ω10 W”和“20 Ω40 W”，则它们的额定电流之比为( ) 【导学号：18152118】A.5∶5B.10∶20C.5∶10 D．1∶2 000【解析】由公式P＝I2R得：I＝PR，所以I1∶I2＝5∶10.【答案】 C8．如图2所示的电路中，已知R1>R2，电源电压U保持不变，在相同的时间内四个电路中总共放出的热量由多到少的顺序是( )甲乙丙丁图2A．甲、乙、丙、丁B．甲、丙、丁、乙C．丙、丁、乙、甲D．乙、丁、丙、甲【解析】由于是纯电阻电路且U保持不变，由R甲>R丙>R丁>R乙及P＝U2/R知，D正确．【答案】 D二、非选择题(本题共4个小题，共52分，解答应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不得分．有数值计算的题，答案中应明确写出数值和单位．) 9．(10分)如图3所示，当S1、S2断开时，能亮的灯是________，它们是________联的．当S1、S2闭合时，能亮的灯是________，它们是________联的，当S1闭合，S2断开时，能亮的灯是________．图3【解析】当S1、S2断开时，电路中L1与L3串联，所以能亮的灯是L1、L3；当S1、S2闭合时，L1被短路，L2与L3并联；当S1闭合，S2断开时电路中只有L3接入电路中，故能亮的灯是L3.【答案】L1、L3串L2、L3并L310．(10分)(1)在图4(甲)所示的照明电路中，闭合开关后，电灯L不亮，观察发现，灯泡完好，保险丝没有熔断．用测电笔分别测试电路中的A、B、C、D四点，其测试结果如下表所示，据此可以推断电路故障为________.(甲) (乙)图4(2)如图(乙)所示，将开关S移至C、D之间，这种电路设计是否合理？请简要说明理由．【解析】 (1)用测电笔测试A 、B 、C 三测试点时，氖管发光，说明这三点与火线的连接部分完好，而测试D 时氖管不发光，说明D 与火线连接断开，由此推断C 、D 两点间出现断路故障．(2)这种电路的设计不合理，因为应该把开关接在火线上而不能接在零线上，如不这样连接，在维修灯时，容易造成触电事故．【答案】见解析11．(16分)电热毯、电饭锅等是人们常用的电热式家用电器，它们一般具有加热和保温功能，其工作原理大致相同．如图5为某种电热式电器的简化电路图，主要元件有电阻丝R 1、R 2和自动开关S.图5(1)当自动开关S 闭合和断开时，用电器分别处于什么状态？(2)用电器由照明电路供电(U ＝220 V)，设加热时用电器的电功率为400 W ，保温时用电器的电功率为40 W ，则R 1和R 2分别为多大？【导学号：18152119】【解析】 (1)S 闭合，处于加热状态；S 断开，处于保温状态．(2)由电功率公式得P 1＝U 2R 1① P 2＝U 2R 1＋R 2②联立①②得R 1＝121 Ω，R 2＝1 089 Ω.【答案】 (1)S 闭合，处于加热状态；S 断开，处于保温状态 (2)R 1＝121 Ω R 2＝1 089 Ω12．(16分)电饭煲是常用的厨房电器，下表列出了某一品牌电饭煲的技术规格，阅读后回答下列问题：(1)这两种型号的电饭煲额定电压和额定功率各是多少？(2)人口较多的家庭适合选购哪一种？(3)电饭煲有几种工作状态？(4)用电饭煲煮饭和用相同功率的电炉煮同样多的饭，哪个省电？【解析】由技术参数可知：两种型号的电饭煲的额定电压均为220 V，额定功率分别为700 W、500 W；由于CFXB50－70B型容量较大，适合人口较多的家庭使用；电饭煲有加热和保温两种工作状态；电饭煲由于封闭较好，散热少，传热快，效率较高，煮同样多的饭消耗的电能较少，更省电．【答案】(1)220 V 700 W；220 V 500 W(2)CFXB50－70B(3)加热和保温两种工作状态(4)电饭煲更省电。

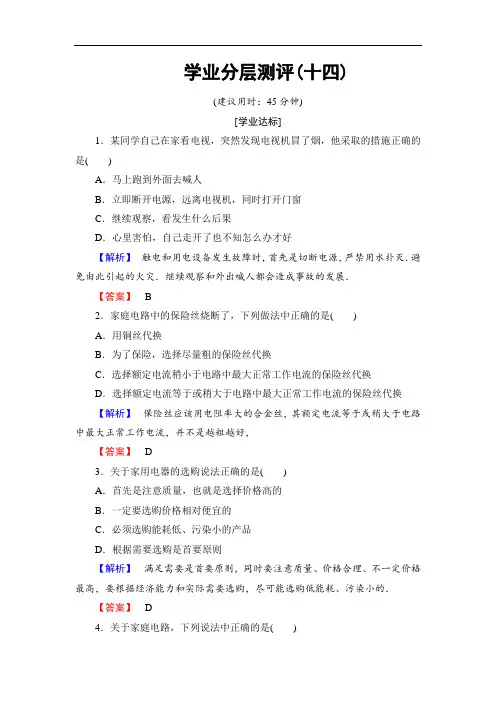

2018版物理教科版新课堂同步选修1-1文档：第5章 1 家

学业分层测评(十四)(建议用时：45分钟)[学业达标]1．某同学自己在家看电视，突然发现电视机冒了烟，他采取的措施正确的是()A．马上跑到外面去喊人B．立即断开电源，远离电视机，同时打开门窗C．继续观察，看发生什么后果D．心里害怕，自己走开了也不知怎么办才好【解析】触电和用电设备发生故障时，首先是切断电源，严禁用水扑灭．避免由此引起的火灾．继续观察和外出喊人都会造成事故的发展．【答案】 B2．家庭电路中的保险丝烧断了，下列做法中正确的是()A．用铜丝代换B．为了保险，选择尽量粗的保险丝代换C．选择额定电流稍小于电路中最大正常工作电流的保险丝代换D．选择额定电流等于或稍大于电路中最大正常工作电流的保险丝代换【解析】保险丝应该用电阻率大的合金丝，其额定电流等于或稍大于电路中最大正常工作电流，并不是越粗越好，【答案】 D3．关于家用电器的选购说法正确的是()A．首先是注意质量，也就是选择价格高的B．一定要选购价格相对便宜的C．必须选购能耗低、污染小的产品D．根据需要选购是首要原则【解析】满足需要是首要原则，同时要注意质量、价格合理、不一定价格最高，要根据经济能力和实际需要选购，尽可能选购低能耗、污染小的．【答案】 D4．关于家庭电路，下列说法中正确的是()A．家庭电路采用的是电压为220 V的交流电B．洗衣机、电冰箱等家用电器都使用三孔插座，是为了节约用电C．在家庭电路中，已有两盏灯正常发光，若再打开电视，则电路中的总电流变小D．可以用铜丝代替保险丝，这样可以防止断电【解析】使用三孔插座，是为了防止因漏电而发生触电事故，故B错，在家庭电路中，并联的用电器越多，总电阻越小，家庭电路的电压220 V不变，则电路中的总电流变大，故C错；保险丝不断电则无法起到保护电路的作用，故D错．【答案】 A5．一个标有“6 V 3 W”的灯泡，欲接到9 V的电源上能正常发光，应给它()【导学号：18792056】A．串联一个3 Ω的电阻B．并联一个3 Ω的电阻C．串联一个6 Ω的电阻D．并联一个6 Ω的电阻【解析】首先排除并联电阻的方法，因为并联时灯泡直接接在电源上，灯泡不安全．串联时电路中电流为I＝PU＝0.5 A，分压为3 V，所以串联电阻为R串＝30.5Ω＝6 Ω.【答案】 C6.如图5-1-2所示，一盏电灯接在家庭电路中，当开关S闭合时，电灯不亮，用测电笔分别接触A、B、C、D时，发现A、B、C三点处测电笔的氖管发光，D点处测电笔的氖管不发光，则电路中的故障原因是()图5-1-2A ．开关S 接触不良B ．灯泡的灯丝断了C ．导线CD 间有断路 D ．无法确定【解析】 A 、B 、C 三点发光，即三点和火线是连通的，断路处是C 、D 之间．【答案】 C7．电路如图5-1-3所示．接通电路后三个灯的电阻都相等．那么三个灯消耗的电功率P 1、P 2、P 3之间的关系是( )【导学号：18792057】图5-1-3A ．P 1＝P 2＝P 3B ．P 1＝P 2>P 3C ．P 1＝P 2＝12P 3D ．P 3＝4P 1＝4P 2【解析】因为R 1＝R 2＝R 3，所以R 1与R 2并联后的总电阻R ＝R 1·R 2R 1＋R 2＝R 12＝R 22＝R 32，因为L 1与L 2并联所以U 1＝U 2，又因为U ∝R 所以U 1＝U 2＝12U 3，再根据P ＝U 2R 可得：P 3＝4P 1＝4P 2，故D 正确．【答案】 D8．小明家新购微波炉一台，铭牌如下表所示，他家为此铺设了专用电线，此专用电线上应该安装额定电流为________的熔丝．P ＝(800＋500＋800) W ＝2 100 W ，由公式：P ＝UI 得，I ＝P U ＝2 100220 A ≈9.5 A ，即应选10 A 的熔丝．【答案】 10 A[能力提升]9．用电器工作时，电压可能不等于额定电压，某同学借助电能表和手表可粗略测出用电器的实际电压；在电路中接入一个电热水壶(壶和电能表的铭牌如下)，测得电能表转盘转过125 r 的时间为121 s ，此时加在电热水壶上的实际电压约为(设电热水壶的电阻不变，1 kW·h ＝3.6×106 J)________．【解析】消耗电能W ＝1253 000×3.6×106 J ＝1.5×105J ；Pt ＝U 2R ·t ＝W ；R ＝22021 500Ω，联立三式解得U ＝200 V .【答案】 200 V10．如图是LG 微波炉的部分技术参数．请根据表中信息完成下列问题：【导学号：18792058】图5-1-4(1)求该微波炉在使用微波档工作时的额定电流．(2)若使用微波档工作时，做一道菜需用15 min，则消耗的电能是多少kW·h?(3)该微波炉在使用烧烤档工作时的效率是________．(4)使用微波档和烧烤档都可以用来加热食物，但它们加热的方式是不同的，前者采用微波加热，后者采用热传递的方式(红外线)加热．请猜测“振荡频率”是针对微波炉哪种工作状态而言的？【解析】(1)根据P＝UI可以求得微波炉在使用微波档工作时的额定电流：I＝PU＝1050 W220 V＝4.8 A.(2)若使用微波档做这道菜时，消耗的电能是W＝UIt＝220 V×4.8 A×(15×60)s＝0.26 kW·h.(3)微波炉在使用烧烤档工作时的效率是η＝P有tP总t＝700 W900 W＝78%.(4)振荡频率：2450 MHz是针对微波档工作时而言的．【答案】(1)4.8 A(2)0.26(3)78%(4)微波档11．当李老师最后离开计算机房要去关闭总电闸时，发现电能表(如图5-1-5所示)的转盘仍在缓慢地转动．他用手表粗略地估测了一下.1 min转盘转动了5 r．经检查发现，原来机房内还有20台电脑显示器处于待机状态．请你算算1台电脑显示器的待机功率约为多大？并就此问题联系实际谈谈在日常生活中如何节约用电？图5-1-5【解析】 20台电脑显示器消耗的电能 W ＝53 000×3.6×106 J ＝6×103 J 1台电脑显示器消耗的电能 W ′＝W 20＝6×10320 J ＝300 J 1台电脑显示器的待机功率 P ＝W ′t ＝30060 W ＝5 W节约用电要从小事做起，如平时不使用电视时，最好要关闭电源，不要使其处于待机状态．【答案】见解析12．某品牌不同型号空调器的部分技术指标能帮小明估算出他应购买表中哪种型号的空调吗？小明家电能表的额定电流为3 A ，额定电压为220 V ．是更换电能表，还是买小一些的空调器？还需要考虑什么因素？(电能表使用时一般不能超过额定值)【解析】小明应选择编号为1(单冷)的空调，因为海南冬季温度偏高，选择单冷即可，因空调的额定电流为4.0 A，所以需要更换电能表，还需要考虑导线的额定电流等．【答案】见解析。

高中物理第5章家用电器与日常生活学业分层测评15家庭用电鲁科版选修1_1

学业分层测评(十五) 家庭用电(建议用时：45分钟)[学业达标]1．下列说法不正确的是( )A．不要在电线上晒衣服B．不准用剪刀或没有绝缘柄的钳子剪断电线C．小鸟停在电线上不会触电死亡，是因为两爪间电压很小D．用测电笔辨别火线与零线时，手不能接触测电笔上的任何金属【解析】测电笔使用时，食指与测电笔尾部相接触．【答案】 D2．小明家的保险丝突然熔断，不可能的原因是( )A．家用电器的总功率过大B．导线绝缘皮损坏，火线、零线直接接触，造成短路C．火线断路D．灯座里的电线发生短路【解析】保险丝熔断，说明干路中电流过大，A、B、D三项均有可能，C项火线断路电流变为零，不可能．【答案】 C3．关于家庭安全用电，下列做法正确的是( )A．将移动插座远离水池B．用湿抺布擦去工作中电器上的灰尘C．使用洗衣机时，电器外壳不接地D．消毒碗柜、电饭煲和电冰箱同时使用一个移动插座【解析】不能用湿抹布擦去工作中电器上的灰尘，B错误．使用洗衣机时，电器外壳应接地，C错误．D中大功率用电器不能同时使用一个移动插座，D错误．移动插座应远离水池，防止水溅到上面，A正确．【答案】 A4．家庭电路的室内电路组成顺序是( )A．电能表、总开关、用电器、保险盒B．总开关、电能表、保险盒、用电器C．电能表、总开关、保险盒、用电器D．电能表、保险盒、总开关、用电器【解析】电能表接在总开关前面可以测量用户所有用电设备所消耗的总电能；在电能表后接总开关，在发生触电事故时，可及时切断电源；保险盒接在用电器前，在用电器发生短路或过载时可及时保护电路．【答案】 C5．(多选)已知两个导体的电阻之比R 1∶R 2＝2∶1，那么( ) A ．若导体两端的电压相等，则I 1∶I 2＝2∶1 B ．若导体两端的电压相等，则I 1∶I 2＝1∶2 C ．若导体中的电流相等，则U 1∶U 2＝2∶1 D ．若导体中的电流相等，则U 1∶U 2＝1∶2【解析】因I ＝U R，当U 相等时，I 与R 成反比，故A 错误，B 正确；当I 相等时，U 与R 成正比，故C 正确，D 错误．【答案】 BC6．(多选)在图524所示的电路中，通过电阻R 1的电流I 1是( )【导学号：18152109】图524A ．I 1＝UR 1＋R 2B ．I 1＝U 1R 1C ．I 1＝U 2R 2D ．I 1＝U 1R 1＋R 2【解析】串联电路中的电流I ＝UR 1＋R 2，通过R 1的电流I 1＝U 1R 1，通过R 2的电流I 2＝U 2R 2，又因串联电路各处电流相等，所以I ＝I 1＝I 2，故A 、B 、C 均正确．【答案】 ABC7．如图525所示，闭合开关S 后，发现电灯L 不亮，且保险丝没有熔断．某同学用测电笔测试灯头的两根电线C 、D ，发现这两处都能使测电笔的氖管发光；再用测电笔测试火线A 和零线B 时，氖管在测火线A 时能发光，在测零线B 时不发光．那么，可以断定故障是( )图525A．火线和零线短路B．电灯L短路C．电线AC段某处断路D．电线BD段某处断路【解析】用测电笔测试灯头的两根电线C、D，氖管发光，说明AC段和CD段都没有断路处，故C错．用测电笔测火线A时，氖管发光，测零线B时不发光，可判定BD段有断路处，火线和零线不可能短路，故A错，D对，若电灯L短路，保险丝会熔断，故B错．【答案】 D8．把6个相同电灯接成如图526(甲)、(乙)所示两电路，调节变阻器，两组电灯均能正常发光．设(甲)、(乙)两电路消耗的电功率分别为P1、P2，则( )图526A．P1<3P2B．P1＝3P2C．P1>3P2D．3P1＝P2【解析】设每个灯泡正常发光时，其电流为I，则图(甲)中总电流为3I，图(乙)总电流为I，所以，P1＝3IU，P2＝IU，P1＝3P2，故选B.【答案】 B[能力提升]9．将下列元件符号正确填入图527中空格处．【导学号：18152110】图527【解析】开关与火线串联，白炽灯并联在火线与零线之间，大功率插座并联在零线与火线间，保险丝和插座串联，保证安全．【答案】如图所示：10．某户的熔丝盒内安装的是额定电流为5 A 的熔丝，则这个家庭电路中最多能够同时安装“220 V,40 W”的灯多少盏？【解析】每盏灯的额定电流I 0＝P U ＝40220 A ＝211 A ，I ＝5 A ，I I 0＝52/11＝27.5，则最多能同时安装“220 V，40 W”的灯27盏．【答案】 2711.有四盏灯，接入如图528所示的电路中，L 1和L 2都标有“220 V 100 W”字样，L 3和L 4都标有“220 V 40 W”字样，把电路接通后，最暗的灯是哪一盏？最亮的灯是哪一盏？图528【解析】由它们的额定电压、额定功率可判断：R 1＝R 2<R 3＝R 4，故R 4>R 1>R 23并，由串联电路的功率分配可得P 4>P 1>(P 2＋P 3)，由并联电路的功率分配可得P 2>P 3，所以L 3最暗，L 4最亮．【答案】 L 3最暗，L 4最亮12．某同学家电能表的规格是(5 A,220 V)，他家已有40 W 灯2盏，80 W 彩电1台，120 W 洗衣机1台，当这些电器同时使用时，能否再接一只800 W 的电饭煲使用？【解析】电能表额定功率P ＝UI ＝220 V×5 A＝1 100 W.原有电器总功率P 1＝P 灯×2＋P 视＋P 机＝40 W×2＋80 W ＋120 W ＝280 W ，P －P 1＝1 100 W －280 W ＝820 W>800 W ，能再接一只800 W 的电饭煲使用．【答案】见解析。

[k12精品]2018版高中物理第4章家用电器与日常生活第5节家用电器故障与安全用电学业分层测评16粤教版选修1_1

学业分层测评(十六)(建议用时：45分钟)[学业达标]1．洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地( )A．家用电器不能工作B．家用电器的寿命会缩短C．人接触家用电器时可能发生触电事故D．家用电器消耗电能会增加【解析】家用电器如发生漏电，会使外壳带电，如果不接地会发生触电事故．如果接地良好，会将电荷及时导入大地，防止触电事故的发生．【答案】 C2．下列关于家庭电路各种元件排列安装顺序，正确的是( )【导学号：75392139】A．总空气开关和漏电保护开关、电能表、专线开关和其他电器空气开关、用电器B．电能表、总空气开关和漏电保护开关、专线开关和其他电器空气开关、用电器C．电能表、总空气开关和漏电保护开关、用电器、专线开关和其他电器空气开关D．总空气开关和漏电保护开关、专线开关和其他电器空气开关、电能表、用电器【解析】根据家庭用电线路图可知B正确．【答案】 B3．普通照明电路的一只白炽灯灯泡不发光了．电工师傅在检修时，拧下灯口的上盖，露出了两个接线柱，然后用测电笔分别去接触两接线处，结果发现，两接线柱都能够使测电笔的氖管发光，根据这一现象，电工师傅就断定了故障的性质及发生故障的部位．以下说法中你认为正确的是( )A．短路，短路处必在灯口内B．短路，短路处必在跟灯口连接的两根电线之间C．断路，必是跟灯口连接的两根电线有一根断了，且断掉的那根是零线，而灯泡的钨丝肯定没有断D．断路，必是灯泡的钨丝断了，而不是连接灯口的电线断了【解析】两接线柱都能使测电笔的氖管发光，说明零线断路，且火线经用电器通到与零线相连的另一接线柱，即灯丝没断，故C正确．【答案】 C4．下列做法妥当的是 ( )A．发现有人触电，应立即用手将触电人拉开，使其与电源线分离B．发现有人触电，应立即切断电源或用干燥木棒等把人和电线分离C ．进入室内时发现煤气味很浓，应立即在室内打电话报警，同时打开门窗通风D ．不可用湿手拔用电器插头，但可以用湿手牵动导线把电器插头从插座中拉出来【解析】发生触电事故时应先切断电源，无法切断电源时应用绝缘物体将触电者与电源线分离．绝对不可用手将触电者拉开，因为这样做施救者同样会触电，A 错，B 正确；室内煤气浓度较大时，打电话发生的电磁感应现象产生火花放电，很容易引起煤气爆炸，C 错；用湿手拔插头时可能发生触电事故，用湿手牵动导线把插头从插座中拉出时，也可能发生意外，D 错．【答案】 B5．关于家庭安全用电，下列做法正确的是( )【导学号：75392140】A ．保险丝烧断后，用铜丝代替B ．手未擦干就直接拔电器的插头C ．洗衣机、洗碗机等容易潮湿的电器外壳接地D ．几个大功率的电器同时使用一个移动插座【解析】保险丝烧断后，不能用铜丝代替，防止烧坏电路，故A 错误；手未擦干不能直接拔电器的插头，因为水会导电，故B 错误；洗衣机、洗碗机等容易潮湿的电器外壳接地，防止漏电，故C 正确；几个大功率的电器不能同时使用一个移动插座，防止烧坏移动插座，故D 错误．【答案】 C6．一个标有“6 V 3 W ”的灯泡，欲接到9 V 的电源上能正常发光，应给它( )A ．串联一个3 Ω的电阻B ．并联一个3 Ω的电阻C ．串联一个6 Ω的电阻D ．并联一个6 Ω的电阻【解析】首先排除并联电阻的方法，因为并联时灯泡直接接在电源上，灯泡不安全．串联时电路中电流为I ＝P U ＝0.5 A ，分压为3 V ，所以串联电阻为R 串＝30.5Ω＝6 Ω. 【答案】 C7．如图454所示，闭合开关S 后，发现电灯L 不亮，且保险丝没有熔断．某同学用测电笔测试灯头的两根电线C 、D ，发现这两处都能使测电笔的氖管发光；再用测电笔测试火线A 和零线B 时，氖管在测火线A 时能发光，在测零线B 时不发光．那么，可以断定故障是( )图454A ．火线和零线短路B ．电灯L 短路C ．电线AC 段某处断路D ．电线BD 段某处断路【解析】用测电笔测试灯头的两根电线C 、D ，氖管发光，说明AC 段和CD 段都没有断路处，故C 错．用测电笔测火线A 时，氖管发光，测零线B 时不发光，可判定BD 段有断路处，火线和零线不可能短路，故A 错，D 对．若电灯L 短路，保险丝会熔断，故B 错．【答案】 D8．三只不同的小灯泡，电阻分别为R 1、R 2、R 3(R 1、R 2、R 3互不相等)．把它们并联起来，接在电源两端，则下列说法正确的是( )【导学号：75392141】A ．通过每只小灯泡的电流相等B ．每只小灯泡两端的电压相等C ．每只小灯泡消耗的功率相等D ．一只小灯泡熄灭了，其他小灯泡不能继续发光【解析】根据并联电路的特点，可判定B 正确，A 、D 错误．由P ＝U 2R可知若电压相等，电阻不相等，则功率不相等，C 错．【答案】 B[能力提升]9．家庭电路里有________、________和________三条线，家电一般是________连接．【解析】家庭电路中为安全起见，要使用火线、零线和地线三条线，因为发生漏电事故时，地线把短路电流引向大地而不流经人体，保证了使用者的安全，家电一般是并联连接，因为大多数用电器并不都同时工作，且它们的额定电压大都是220 V.【答案】火线零线地线并联10．某同学家电能表的规格是(5 A ，220 V)，他家已有40 W 灯2盏，80 W 彩电1台，120 W 洗衣机1台，当这些电器同时使用时，能否再接一只800 W 的电饭煲使用？【解析】电能表额定功率P ＝UI ＝220 V ×5 A ＝1 100 W原有电器总功率P 1＝P 灯×2＋P 视＋P 机＝40 W ×2＋80 W ＋120 W ＝280 WP －P 1＝1 100 W －280 W ＝820 W>800 W能再接一只800 W 的电饭煲使用．【答案】见解析11．某家庭要安装一套家庭供热水系统．所选用电热水器的技术参数中标有：“加热功率/电压：3 800 W/220 V ”．若需要为电热水器安装一个熔断器，参考下列数据通过计算说明，应该选择多大直径的熔丝？【导学号：75392142】【解析】 P ＝3 800 W ，U ＝220 V ，I ＝U ＝220A ≈17.27 A ．查表可知：应选用直径为2.34 mm ，额定电流为18 A 的熔丝．【答案】应选用直径为2.34 mm 的熔丝 12．某校教学大楼有教室24间，每间教室装有“PZ220－40”白炽灯6只．(1)求引入大楼照明线中的电流．(2)若平均每日用电3 h ，每月以30日计，每月耗电多少度？【解析】可由P ＝UI 及并联电路中I ＝I 1＋I 2＋I 3＋…求出大楼照明线中的电流I ，可由W ＝Pt 求耗电量．(1)每个教室用电的功率是P ＝40×6 W ＝240 W全楼用电总功率是P 总＝P ×24＝5.76×103W 所以I 总＝P 总U ＝5.76×103 W 220 V＝26.2 A. (2)全楼月耗电量为W ＝P 总·t ＝5.76 kW ×3×30 h ＝518.4 kW ·h ＝518.4度．【答案】 (1)26.2 A (2)518.4度。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

学业分层测评(十四) 家电的技术参数
(建议用时：45分钟)
[学业达标]
1．有额定电压、额定电功率均相同的电风扇、电烙铁、日光灯，各自在额定电压下正常工作相同的时间，比较它们产生热量的多少，结果是( )
A．一样多B．电风扇最多
C．电烙铁最多D．日光灯最多
【解析】这三种用电器中，电烙铁是把电能全部转化成电热的用电器，所以产热量电烙铁最多．
【答案】 C
2．下列说法正确的是( )
A．千瓦时是电功率的单位
B．电能表是测量电功率大小的仪表
C．电功率大的用电器，消耗的电能一定多
D．功率为100 W的用电器正常工作10 h耗电1 kW·h
【解析】“千瓦时”是电功单位即“度”；电能表是测量用户所用电能的仪表，测电功；电功率大的用电器工作时间不一定长．只有选项D对．
【答案】 D
3．下列说法正确的是( ) 【导学号：18152102】
A．在家用电器的使用过程中，实际电压不能高出其额定电压值，但可以低于其额定电压值
B．在家用电器的使用过程中，实际电压不能低于其额定电压值，但可以高出其额定电压值
C．在家用电器的使用过程中，实际电压可以高出其额定电压值，也可以低于其额定电压值，但易损坏用电器
D．在家用电器的使用过程中，实际电压不能高出其额定电压值，也不能低于其额定电压值
【解析】在家用电器的使用过程中，实际电压可以高于或低于其额定电压值，但电压过高或过低，用电器将不能正常工作，甚至会损坏电器．故C项正确．
【答案】 C
4．一电熨斗的铭牌标有“220 V 1 000 W”字样，则它正常工作20分钟电流做功为( )
A．220 J B．1 000 J
C．20 000 J D．1.2×106 J
【解析】 W ＝Pt ＝1 000 W×20×60 s＝1.2×106
J. 【答案】 D
5．(多选)下列关于电功率P 电＝UI 和电热功率P 热＝I 2
R 的说法正确的是
( )
A ．P 电＝UI 普遍适用于一切电路求电功率
B ．P 热＝I 2
R 普遍适用于一切电路求电热功率
C ．只有在纯电阻电路中，才能用P 热＝I 2
R 求电热功率 D ．非纯电阻电路中，电热功率P 热<I 2
R
【解析】公式P 电＝UI ，P 热＝I 2
R 适用于任何电路，故A 、B 正确，C 、D 错误．【答案】 AB
6．一只“220 V 100 W”的白炽灯，在110 V 的电压下工作时的实际功率为(设灯泡电阻不变)( )
【导学号：18152103】
A ．100 W
B ．25 W
C ．400 W
D ．40 W
【解析】白炽灯的电阻为R ＝U 2P ＝2202
100
Ω＝484 Ω
白炽灯在110 V 的电压下的功率为
P ′＝U ′2R ＝1102
484
W ＝25 W.
【答案】 B
7．一台国产封闭型贮水式电热水器的铭牌上所列的主要技术参数如表所示．根据表中所提供的数据，计算出此电热水器在额定电压下处于加热状态时，通过电热水器的电流约为( )
A.6.8 A C ．4.4 A
D ．0.23 A
【解析】由表格可知，电热水器在加热状态时的功率P ＝1 500 W ，电压为U ＝220 V ，由P ＝IU 可求出通过电热水器的电流为I ＝P U ＝
1 500
220
A≈6.8 A，故A 正确．
【答案】 A
8．功率为10 W 的发光二极管(LED 灯)的亮度与功率为60 W 的白炽灯相当．假设每户家庭有2个60 W 的白炽灯，均用10 W 的LED 灯替代．估算出全国一年节省的电能最接近( )
A．8×108kW·h B．8×1010kW·h
C．8×1011kW·h D．8×1013kW·h
【解析】假设每天照明5小时，每户家庭每天节能50×2×5 W·h＝0.5 kW·h，每年节能约0.5 kW·h×365＝183 kW·h，全国约有4×108户家庭，全国一年节省的电能最接近183 kW·h×4×108＝7.32×1010kW·h，与选项B的数值最为接近．
【答案】 B
[能力提升]
9．一只手机电池的背面有如图511所示的一些符号，另外在手机使用说明书上对手机电池的说明书中还写有“通话3小时，待机100小时”．则该手机通话和待机时消耗的功率分别约为( )
图511
A．1.8 W、5.4×10－2 W
B．0.6 W、1.8×10－2 W
C．3.6 W、0.108 W
D．6.48×103 W、1.94×102 W
【解析】电动势E＝3.6 V，电量Q＝500 mA·h，能做功W＝EQ＝6 480 J，所以，通
话功率为P1＝W
t1＝0.6 W，待机功率为P2＝
W
t2
＝1.8×10－2 W.
【答案】 B
10．小明家电能表和电冰箱的铭牌如下：
图512
(1)电冰箱每天消耗的电能是多少焦？
(2)若只有电冰箱在工作，每天电能表的转盘转多少转？
【解析】 (1)观察铭牌可以得出电冰箱一天耗电量为0.5 kW·h＝1.8×106
J. (2)由电能表铭牌可以看出电能表每消耗1 kW·h 转3 000转，因此只有电冰箱工作，每天转1 500转．
【答案】 (1)1.8×106
J (2)1 500转 11．观察某洗衣机的铭牌，解答下列问题：
(1)(2)给水加热的电阻丝电阻有多大？【导学号：18152104】
【解析】 (1)正常洗涤时，通过洗衣机的电流为I ＝P U ＝330
220
A ＝1.5 A.
(2)给水加热的电阻丝电阻为
R ＝U 2P ′＝2202
1 950
Ω≈24.8 Ω. 【答案】 (1)1.5 A (2)24.8 Ω
12．一直流电动机线圈内阻一定，用手握住转轴使其不能转动，在线圈两端加电压为0.3 V ，电流为0.3 A ．松开转轴，在线圈两端加电压为2 V 时，电流为0.8 A ，电动机正常工作．该电动机正常工作时，输入的电功率是多少？电动机的机械功率是多少？
【解析】电动机不转动时，其消耗的电功全部转化为内能，故可视为纯电阻电路，由欧姆定律得
电动机线圈内阻r ＝U I ＝0.3
0.3
Ω＝1 Ω
电动机转动时，消耗的电能转化为内能和机械能，其输入的电功率为
P 入＝U 1I 1＝0.8×2 W＝1.6 W
电动机的机械功率为
P 机＝P 入－I 21r ＝(1.6－0.82
×1) W＝0.96 W.
【答案】 1.6 W 0.96 W。
