机械设计与制造及其自动化试卷
机械设计制造及其自动化试卷及答案

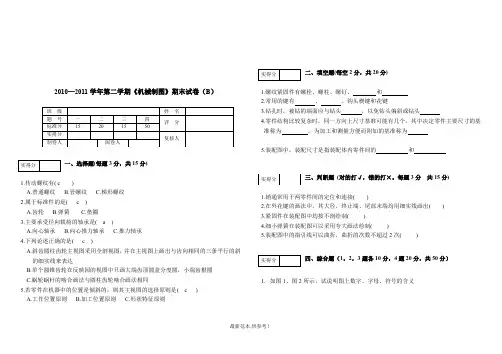

2010—2011学年第二学期《机械制图》期末试卷（B ）一、选择题(每题3分，共15分)1.传动螺纹有( c )A.普通螺纹 B.管螺纹 C.梯形螺纹 2.属于标准件的是( c) A.齿轮 B.弹簧 C.垫圈 3.主要承受径向载荷的轴承是( a )A.向心轴承B.向心推力轴承C.推力轴承 4.下列论述正确的是( c )A.斜齿圆柱齿轮主视图采用全剖视图，并在主视图上画出与齿向相同的三条平行的斜的细实线来表达B.单个圆锥齿轮在反映园的视图中只画大端齿顶圆盒分度圆，小端齿根圆C.蜗轮蜗杆的啮合画法与圆柱齿轮啮合画法相同5.若零件在机器中的位置是倾斜的，则其主视图的选择原则是( c ) A.工作位置原则 B.加工位置原则 C.形状特征原则二、填空题(每空2分，共20分)1.螺纹紧固件有螺栓、螺柱、螺钉、 和2.常用的键有 、 、钩头楔键和花键3.钻孔时，被钻的端面应与钻头 ，以免钻头偏斜或钻头4.零件结构比较复杂时，同一方向上尺寸基准可能有几个，其中决定零件主要尺寸的基准称为 ，为加工和测量方便而附加的基准称为 [本文档可以自由复制内容或自由编辑修改内容，供参考！]5.装配图中，装配尺寸是指装配体内零件间的 和三、判断题 (对的打√，错的打×。
每题3分 共15分)1.销通常用于两零件间的定位和连接( )2.在外花键的画法中，其大径、终止端、尾部末端均用细实线画出( )3.紧固件在装配图中均按不剖绘制( )4.细小弹簧在装配图可以采用夸大画法绘制( )5.装配图中的指引线可以曲折，曲折的次数不超过2次( ) 四、综合题（1，2，3题各10分，4题20分，共50分）1．如图1、图2所示，试说明图上数字、字母、符号的含义图1 图2 2．如图3所示，试标出其尺寸基准图33．如图4所示，判断(a)和(b)、(c)和(d)对错，并说明理由(a) (b)(c) (d)图44．如图5所示，根据零件图回答问题图5(1).根据结构形状，此零件属于 零件，所用材料为 (2).该零件共用了 个基本视图，其他表达方法有 (3).060.0106.075--φ的最大极限尺寸为 ，最小极限尺寸为(4).槽3×0.5槽宽是 mm ，槽深是 mm(5).表面粗糙度数值最小是 um ，94φ-的含义是机械制图期末试卷B 答案一．填空题（每空2分 共20）1.螺母 垫圈2.普通平键 半圆键3.垂直 折断4.主要基准 辅助基准5.相对位置尺寸 配合尺寸二．选择题(每题3分 共15分)1.C2.C3.A4.C5.C三．判断题(对的打√，错的打×。
机械设计制造及其自动化综合测试卷试题
机械制造及其自动化专业综合复习题1. 图 1-1 所示电路中，电流I 值为2A 。
4Ω-3A2AI 8Ω+ 1A2Ωu -2A 12V - 4A2．在图 1-2 电路中，电压= 6 V 。
图 1-1u 图 1-23. 晶体三极管放大电路的静态工作点设置过高，会造成信号的饱和失真，若设置过低，则会造成信号的截止失真。
4. 电路如图1-3 所示。
当正弦沟通电源频次 f ＝ 1 时，电路发生谐振，此时u 和2 LCi 的相位关系是同相。
i+ R 1St =0R 2u LR0 C u c- CE i c图 1-3 图 1-45. RC电路如图1-4 所示，开关 S 闭合于“ 1”，电路已达到稳态，t = 0 时，开关 S 自“ 1”闭合于“ 2”，电路发生过渡过程，其iE e t / RC。
c值为Rj6. 一台三相电动机，每相等效阻抗=(32+ 24) Ω，绕组连成星型接到380V 的三相电源上，相Z电流 I p= ；线电流 I L= ( I L=I p)；；电动机功率 P= 2896W 。
7.图 1-5 为三相异步电动机拖动工作台自动来回电气控制线路，读图后达成以下填空：图1-5（ 1）接触器 KM1的主触头闭合时，电动机正转，工作台向左挪动；KM2 主触头闭合时，工作台向右挪动。
（ 2） FR是热继电器，用作主电路的电动机过载保护。
（ 3）控制线路中的KM1常开协助触头起自锁作用，常闭触头起互锁作用。
一、计算题电路如图 2-1 所示。
已知1 ＝12 V、 2 ＝ 9 V、 1 ＝ 3Ω、 2 ＝7Ω、R ＝ 9Ω，计算支路电流I 。
E E R R1. 计算 U0I+R1 2E图 2-1 + - RE1 R2I ' 12 9 A -0.33 70＝12－×3＝(4 分 )U2. 计算R0 0RR I R ＝ R 计算 I +0 1I 11.1 1 A (2 分 ) U0-2.1 92. 试剖析图 2-2 电路，说明电路是什么种类的反应电路假定集成运算放大器为理想运放，请写出电路的电压放大倍数A uf 的表达式。
机械设计制造及其自动化试卷及答案

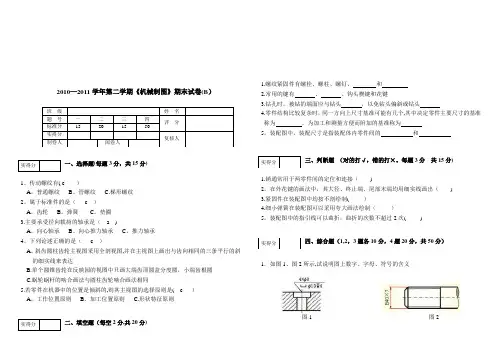

2010—2011学年第二学期《机械制图》期末试卷(B）一、选择题(每题3分，共15分)1。
传动螺纹有( c ）A。
普通螺纹B。
管螺纹 C.梯形螺纹2。
属于标准件的是（ c ）A。
齿轮B。
弹簧C。
垫圈3.主要承受径向载荷的轴承是（ a )A。
向心轴承B。
向心推力轴承C。
推力轴承4。
下列论述正确的是（ c ）A。
斜齿圆柱齿轮主视图采用全剖视图,并在主视图上画出与齿向相同的三条平行的斜的细实线来表达B.单个圆锥齿轮在反映园的视图中只画大端齿顶圆盒分度圆，小端齿根圆C.蜗轮蜗杆的啮合画法与圆柱齿轮啮合画法相同5.若零件在机器中的位置是倾斜的,则其主视图的选择原则是( c ）A。
工作位置原则B。
加工位置原则 C.形状特征原则二、填空题（每空2分,共20分) 1.螺纹紧固件有螺栓、螺柱、螺钉、和2.常用的键有、、钩头楔键和花键3.钻孔时，被钻的端面应与钻头，以免钻头偏斜或钻头4.零件结构比较复杂时，同一方向上尺寸基准可能有几个,其中决定零件主要尺寸的基准称为，为加工和测量方便而附加的基准称为5。
装配图中，装配尺寸是指装配体内零件间的和三、判断题（对的打√，错的打×。
每题3分共15分)1.销通常用于两零件间的定位和连接（)2。
在外花键的画法中，其大径、终止端、尾部末端均用细实线画出（)3.紧固件在装配图中均按不剖绘制( ）4.细小弹簧在装配图可以采用夸大画法绘制（）5。
装配图中的指引线可以曲折，曲折的次数不超过2次( )四、综合题（1,2，3题各10分，4题20分，共50分）1．如图1、图2所示,试说明图上数字、字母、符号的含义图1 图2班级姓名题号一二三四评分标准分15 20 15 50实得分复核人制卷人阅卷人实得分实得分实得分实得分2．如图3所示,试标出其尺寸基准图33．如图4所示，判断(a)和(b)、（c)和(d)对错，并说明理由（a) (b)(c) （d）图44．如图5所示，根据零件图回答问题图5（1).根据结构形状，此零件属于 零件，所用材料为 (2)。
机械设计制造及其自动化专业《机械设计基础》期末考试真题及答案(二)
2023下半年期末机械设计基础一、单选题（每题2分，共25道小题，总分值50分）1、蜗轮轮缘与轮毂采用不同材料的目的是（）。
（2分）A、加工方便B、提高精度C、节约有色金属D、减轻重量纠错正确答案C2、螺纹连接防松的根本问题在于（）。
（2分）A、增加螺纹连接的轴向力B、增加螺纹连接的横向力C、防止螺纹副的相对转动D、增加螺纹连接的刚度正确答案C3、心轴工作时主要承受（）。
（2分）A、转矩B、摩擦力矩C、转矩和弯矩D、弯矩正确答案D4、齿面硬度小于等于350HBS的闭式钢制齿轮传动中，主要失效形式为（）。
（2分）A、齿面磨损B、齿面点蚀C、齿面胶合D、轮齿折断正确答案B5、对于齿面硬度HBS≤350的闭式齿轮传动，设计时一般（）。
（2分）A、先按接触强度条件计算B、先按弯曲强度条件计算C、先按磨损条件计算D、先按胶合条件计算正确答案A6、（）对轴的强度的削弱最大。
（2分）A、平键B、半圆键C、楔键D、花键正确答案B7、在各种带传动中，（）应用最为广泛。
（2分）A、平带B、V带C、多楔带D、圆带正确答案B8、滚动轴承的代号由前置代号，基本代号及后置代号组成，其中基本代号表示（）。
（2分）A、轴承的类型、结构和尺寸B、轴承内部结构的变化和轴承公差等级C、轴承组件D、轴承游隙和配置正确答案A9、转轴工作时承受（）。
（2分）A、转矩B、摩擦力矩C、弯矩D、转矩和弯矩正确答案D10、机构的活动件个数为3，低副个数为4，该机构要想有确定运动的条件是（）。
（2分）A、主动件的个数为1B、主动件的个数为2C、主动件的个数为3D、主动件的个数为4正确答案A11、蜗杆直径系数q值的标准化，是为了（）。
（2分）A、保证蜗杆有足够的刚度B、提高蜗轮的传动效率C、利于蜗轮滚刀的标准化D、便于蜗杆刀具的标准化正确答案C12、一对齿轮连续传动的条件是（）。
（2分）A、模数和压力角分别相等B、重合度大于1C、压力角相等D、传动比恒定正确答案B13、普通平键连接传递动力矩靠的是（）。
机械设计制造及其自动化真题
机械设计制造及其自动化真题机械设计制造及其自动化是现代工程领域中的重要学科之一，它涵盖了机械原理、机械结构设计、机械加工制造等多个方面。
在考试中，了解真题的重要性不言而喻，下面将介绍几个机械设计制造及其自动化的经典真题。
一、题目1：基于CAD的机械零件三维建模机械设计中，CAD技术的应用已成为不可或缺的重要工具。
请你根据下面的要求，使用CAD软件完成给定零件的三维建模。
要求：1. 运用CAD软件进行零件三维建模；2. 确保零件符合设计要求，具有几何精度和尺寸正确；3. 结果呈现清晰、美观，有利于后续工艺制造。
解答：根据上述要求，我们要使用CAD软件进行零件的三维建模。
首先，我们需要了解该零件的几何形状和尺寸要求。
在建模过程中，我们可以使用CAD软件提供的各种工具和功能进行精确的建模操作。
例如，当我们需要创建一个圆柱形零件时，可以先选择绘制圆形的工具，输入相应的半径和圆心坐标，再根据需要拉伸成圆柱形。
在建模过程中，可以使用各种变换和编辑功能调整零件的尺寸和形状。
在建模完成后，我们需要在CAD软件中进行渲染和呈现，确保结果的清晰度和美观度。
通过合适的渲染材质和照明设置，我们可以呈现出真实感和具有质感的零件模型。
这对于后续的工艺制造和设计验证非常重要。
通过CAD软件进行零件三维建模不仅提高了设计效率，还能准确展现零件的几何特征和形态。
因此，掌握CAD技术对于机械设计制造及其自动化的学习和实践至关重要。
二、题目2：接触力的计算与分析机械设计中，接触力的计算与分析是一个重要的研究方向。
请你根据下面的要求，计算和分析给定机械系统中的接触力。
要求：1. 给定一个机械系统的相关参数，并说明问题的具体背景；2. 利用力学原理和相关方程计算该机械系统中的接触力；3. 分析接触力对机械系统性能的影响，并提出相应的改进策略。
解答：该题目要求我们计算和分析给定机械系统中的接触力。
首先，我们需要了解该机械系统的背景和相关参数。
机械设计制造及其自动化试卷及答案
机械设计制造及其自动化试卷及答案机械设计制造及其自动化试卷及答案一、填空题1、机械设计制造及其自动化是涵盖_______、、、_______和_______等多个学科的综合性专业。
2、现代机械设计制造出的产品，通常具有_______、_______、_______和_______等特点，这使得机械产品在生产效率、精度和寿命等方面得到了显著提升。
3、机械制造过程中的自动化技术应用，包括_______、_______、_______和_______等。
二、选择题1、以下哪个不是机械设计制造及其自动化的主要研究内容？ A. 机械产品设计 B. 机械产品制造 C. 机械产品自动化控制 D. 机械产品的市场营销2、下列哪个不是现代机械设计制造的主要发展趋势？ A. 高精度化B. 高速度化C. 高智能化D. 高人性化3、下列哪个自动化技术应用使得机械制造过程的效率得到了显著提升？ A. 数控技术 B. 工业机器人技术 C. 计算机辅助设计技术 D.模块化设计技术三、判断题1、机械设计制造及其自动化专业是一门注重实践操作的专业。
（）2、随着科技的发展，机械设计制造及其自动化将会逐渐被人工智能所取代。
（）3、在机械制造过程中，自动化技术的应用可以有效提高生产效率，降低生产成本。
（）四、简答题1、请简述现代机械设计制造的主要发展趋势。
2、请举例说明机械制造过程中自动化技术的应用。
3、机械设计制造及其自动化专业在社会发展中的重要性体现在哪些方面？五、综合题请结合当前机械设计制造及其自动化的最新发展，谈一谈该专业在未来的主要研究方向和发展趋势。
六、答案1、填空题 a. 机械原理 b. 机械零件 c. 机械设计 d. 制造工艺 e. 自动化技术2、选择题 a. D b. A c. B d. C3、判断题 a. √ b. × c. √4、简答题5、现代机械设计制造的主要发展趋势包括：高精度化、高速度化、高智能化和高人性化。
机械设计制造及其自动化职称考题
机械设计制造及其自动化职称考题1. 请简要说明机械设计中的主要步骤及其关键环节。
2. 你所理解的机械制造的主要工艺流程是什么？请列举并详细描述各个工艺环节的关键技术。
3. 简要介绍机械设计制造中常用的几种材料，并说明它们的特性及适用范围。
4. 请解释什么是机械自动化，列举几种常见的机械自动化设备，并说明其应用场景。
5. 机械设计中常用的CAD软件有哪些？请分别说明它们的特点及在机械设计中的应用。
6. 请简要介绍数控加工技术，并说明其在机械制造中的作用。
7. 机械设计中常用的传动装置有哪些？请分别说明它们的特点及适用场景。
8. 机械制造加工工艺中的刀具选择对加工质量有何影响？请结合实际案例进行说明。
9. 你所理解的机械设计中的人机工程学是什么？请结合具体的机械设计案例进行说明。
10. 请简要介绍机器人在机械制造中的应用，并说明其带来的益处及可能面临的挑战。
机械设计制造及其自动化技术一直是工程领域中的重要方向之一。
在机械设计中，主要步骤包括需求分析、概念设计、详细设计、制造和装配等环节。
其中，概念设计是整个设计过程中最为关键的环节，需要充分考虑产品功能需求、成本控制以及制造工艺等因素。
机械制造的主要工艺流程通常包括铸造、锻造、焊接、数控加工等环节。
在这些工艺环节中，铸造和数控加工技术尤为重要。
铸造可以生产复杂形状的零部件，而数控加工则能够实现高精度的加工要求。
在机械设计中常用的材料包括金属材料（如钢铁、铝合金）、塑料、橡胶等。
不同材料具有不同的强度、硬度、耐磨性等特性，因此在设计时需要根据具体应用场景进行选择。
机械自动化是指利用各种自动化设备来替代人工完成制造过程。
常见的机械自动化设备包括机械手臂、自动化装配线等。
这些设备能够提高生产效率，降低成本，并且在危险环境下可以保证工人的安全。
机械设计中常用的CAD软件有SolidWorks、AutoCAD、Pro/ENGINEER等，它们能够帮助工程师进行三维建模、装配设计、工程图纸制作等工作。
机械设计制造及其自动化考试试题分解
机械设计制造及其自动化考试试题一，单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
1.在如图所示的齿轮—凸轮轴系中，轴4称为( A )A.零件B.机构C.构件D.部件2.铰链四杆机构的死点位置发生在( A )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置3.当轴的转速较低，且只承受较大的径向载荷时，宜选用( C )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承4.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( B )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆5.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( B )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分6.普通圆柱蜗杆传动的正确啮合条件是( B )A.m t1=m a2, αt1=αa2,γ=βB.m a1=m t2, αa1=αt2,γ=βC.m t1=m a2, αt1=αa2,γ=-βD.m a1=m a2, αa1=αt2,γ=-β（注：下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）7.带传动的主要失效形式是带的( A )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀8.一传动系统中，电动机经V带副带动Ⅰ轴，Ⅰ轴通过一对双联滑移齿轮副传至Ⅱ轴，Ⅱ轴与Ⅲ轴之间为三联滑移齿轮副传动，问Ⅲ轴可以获得几种不同的转速：( A )A.3种B.5种C.6种D.8种9.与标准直齿圆柱齿轮的复合齿轮形系数Y FS值有关的参数是( C )A.工作齿宽bB.模数mC.齿数zD.压力角10.渐开线齿轮的齿廓曲线形状取决于( D )A.分度圆B.齿顶圆C.齿根圆D.基圆二，填空题（本大题共10小题，每空1分，共20分）1.对于动不平衡的回转件，需加平衡质量的最少数目为________。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械设计与制造及其自动化专业《汽车CAD/CAM(UG)》
期末考试试卷A
考核方式：大作业
题目：完成下面6小题
要求：（上交的截止时间为本学期最后一次课程下课之前。
）
一、按尺寸完成图1。
（10分）
图1
二、按尺寸完成图2。
（15分）
图2
三、完成图3所示图形，尺寸自定。
（15分）
图3
四、按图4所标尺寸完成些零件的建模。
（25分）
图4
五、按图5所标尺寸完成些零件的建模。
（25分）
图5
六、在FTP服务器中下载名为CHILUN-A.PRT的零件，并将其齿数Z修改为21，
齿厚修改为30。
完成图6所示齿轮轴的结构设计，尺寸自定。
（10分）
图6
评分标准：（写明各项分值，总分值为100分）
1、满分100分。
若得分为90-100分为优秀，得分为80-89分为良好，得分为70-79分为中等，得分为60-69分为及格，60分以下为不及格。
2、第一题总分10分。
其中线图5分，尺寸标注5分。
3、第二题总分15分。
其中线图10分，尺寸标注5分。
4、第三题总分15分。
其中四个特征12分（每个特征3分），合理3分。
5、第四题总分25分。
其中轴结构10分，键槽10分，尺寸5分。
6、第五题总分25分。
其中四个特征20分（每个特征5分），尺寸确5分。
7、第六题总分10分。
其中参数修改5分，其他结构5分。
